公開番号2025084436
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198338
出願日2023-11-22
発明の名称液体吐出ヘッド
出願人キヤノン株式会社
代理人弁理士法人谷・阿部特許事務所
主分類B41J 2/14 20060101AFI20250527BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】支持部材の変形に対する耐性を向上させた液体吐出ヘッドを提供すること。
【解決手段】液体吐出ヘッドは、液体を吐出する吐出口が設けられた第一面を有する第一基板と、第一基板の第一面に接合され、且つ、第一基板における吐出口が設けられた領域を囲む開口が設けられた支持部材と、第一基板の第一面と反対側である第二面に接合された第二基板と、を備える。支持部材と第一基板とが接合された領域は、支持部材と第一基板との密着力が相対的に強い第一領域と、支持部材と第一基板との密着力が相対的に弱い第二領域とを含む。
【選択図】図10
特許請求の範囲【請求項１】
液体を吐出する吐出口が設けられた第一面を有する第一基板と、
前記第一基板の前記第一面に接合され、且つ、前記第一基板における前記吐出口が設けられた領域を囲む開口が設けられた支持部材と、
前記第一基板の前記第一面と反対側である第二面に接合された第二基板と、
を備え、
前記支持部材と前記第一基板とが接合された領域は、前記支持部材と前記第一基板との密着力が相対的に強い第一領域と、前記支持部材と前記第一基板との密着力が相対的に弱い第二領域とを含む、
ことを特徴とする液体吐出ヘッド。
続きを表示（約 860 文字）【請求項２】
前記支持部材、前記第一基板、及び、前記第二基板が積層されている方向に沿って前記第一面を見た状態において、前記第一領域は、前記第二基板が投影される投影領域と前記支持部材が投影される投影領域とが重複する重複領域を含み、前記第二領域は、前記第二基板が投影されず、且つ、前記支持部材が投影される領域を含む、
請求項１に記載の液体吐出ヘッド。
【請求項３】
前記第一基板の線膨張係数は、前記支持部材の線膨張係数より小さい、
請求項１に記載の液体吐出ヘッド。
【請求項４】
前記第一基板の線膨張係数は、前記支持部材の線膨張係数の５倍以下である、
請求項３に記載の液体吐出ヘッド。
【請求項５】
前記第一基板は、シリコンを含み、
前記支持部材は、チタン、ニッケル合金、ステンレス、タングステン、モリブデン、及び、セラミックスのうち何れか１つ以上を含む、
請求項４に記載の液体吐出ヘッド。
【請求項６】
前記支持部材、前記第一基板、及び、前記第二基板が積層されている方向に沿って前記第一面を見た状態において、前記第一基板に対する前記第二基板の投影領域は、前記第一基板の投影領域より小さい、
請求項１に記載の液体吐出ヘッド。
【請求項７】
前記第一領域には、接着剤が付与され、
前記第二領域には、接着剤が付与されない、
請求項１に記載の液体吐出ヘッド。
【請求項８】
前記接着剤は、熱硬化型接着剤である、
請求項７に記載の液体吐出ヘッド。
【請求項９】
前第一領域と前記第二領域との境には、溝部が設けられている、
請求項７に記載の液体吐出ヘッド。
【請求項１０】
前記第二領域の一部又は全部には、撥水加工が施されている、
請求項１に記載の液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、液体吐出ヘッドに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、カバー部材（支持部材）、ノズル板（第一基板）、及び、アクチュエータ基板（第二基板）が、接着剤により接着された液体吐出ヘッドが開示されている。特許文献１の液体吐出ヘッドによれば、ノズル板とカバー部材との間に接着剤が塗布され、ノズル板とカバー部材との接着部から液体（インク）が侵入することが抑制され、耐液性の向上が実現される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１３１６２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、特許文献１のような液体吐出ヘッドでは、支持部材が変形した場合、当該変形によって生じた応力は、支持部材に接着されている第一基板に伝わる。第一基板における支持部材との接着面の反対側の面は第二基板に接着されている。このため、支持部材が変形したことによって生じた応力は、第一基板を第二基板から引き剥がす様に作用し、液体吐出ヘッドにおける接着部分が破損する虞がある。
【０００５】
そこで、本開示は、支持部材の変形に対する耐性を向上させた液体吐出ヘッドを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の液体吐出ヘッドは、液体を吐出する吐出口が設けられた第一面を有する第一基板と、前記第一基板の前記第一面に接合され、且つ、前記第一基板における前記吐出口が設けられた領域を囲む開口が設けられた支持部材と、前記第一基板の前記第一面と反対側である第二面に接合された第二基板と、を備え、前記支持部材と前記第一基板とが接合された領域は、前記支持部材と前記第一基板との密着力が相対的に強い第一領域と、前記支持部材と前記第一基板との密着力が相対的に弱い第二領域とを含む、ことを特徴とする。
【発明の効果】
【０００７】
本開示の液体吐出ヘッドによれば、支持部材の変形に対する耐性を向上させることができる。
【図面の簡単な説明】
【０００８】
一実施形態における液体吐出装置の一例を示す図。

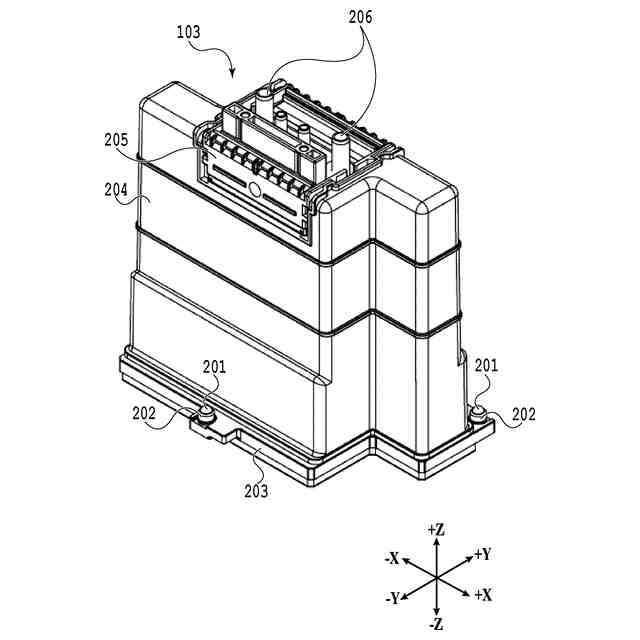

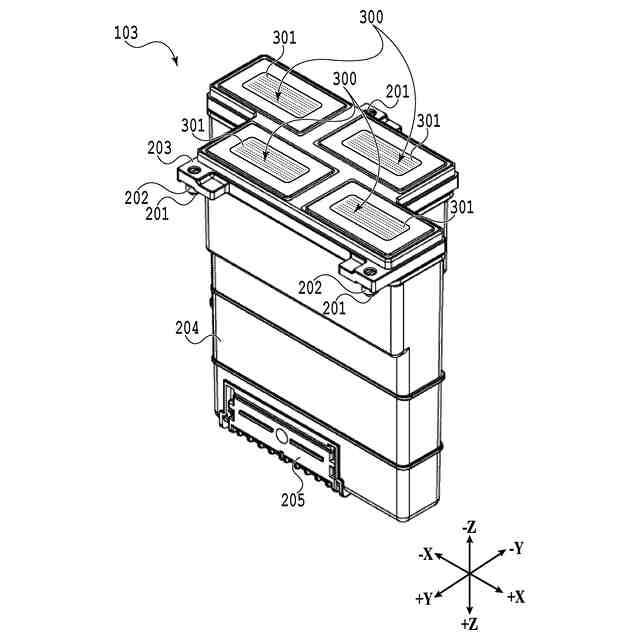

一実施形態における液体吐出ヘッドの上面を示した斜視図。
一実施形態における液体吐出ヘッドの底面を示した斜視図。

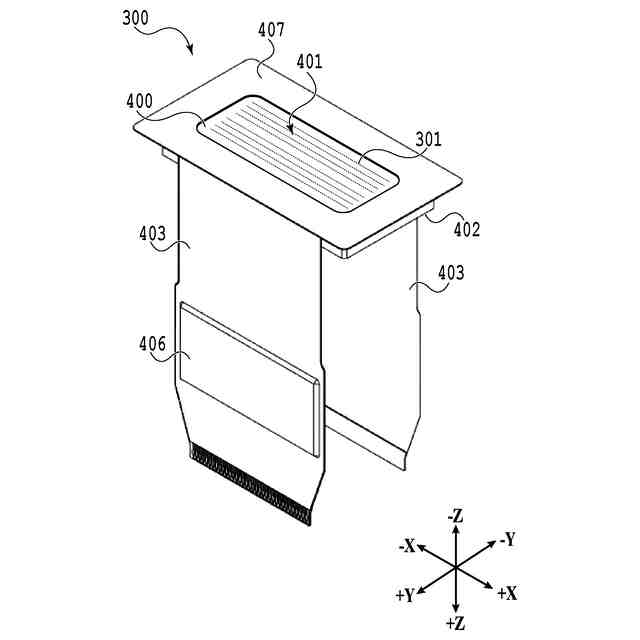

一実施形態における液体吐出ユニットの吐出面を示した斜視図。

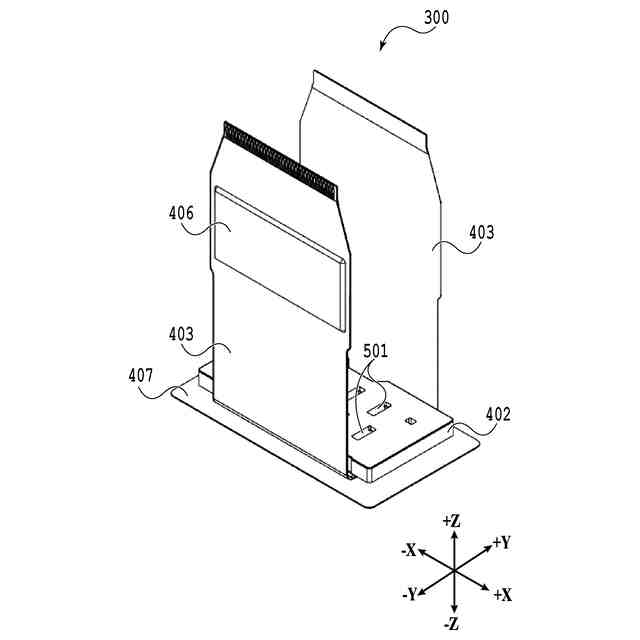

一実施形態における液体吐出ユニットの上面を示した斜視図。

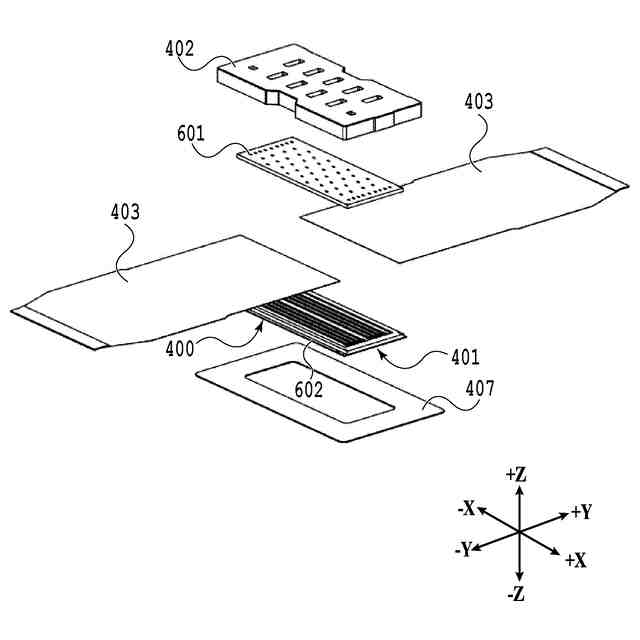

一実施形態における液体吐出ユニットの分解斜視図。

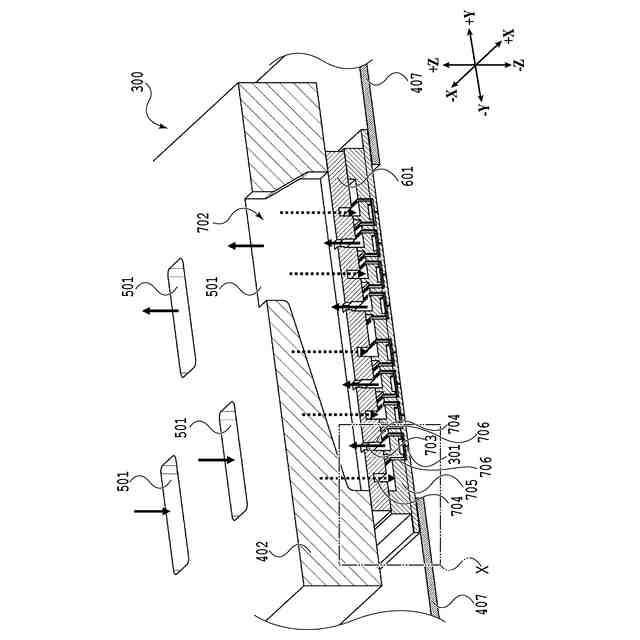

一実施形態における体吐出ユニットを構成する各部材の接続を説明する図。

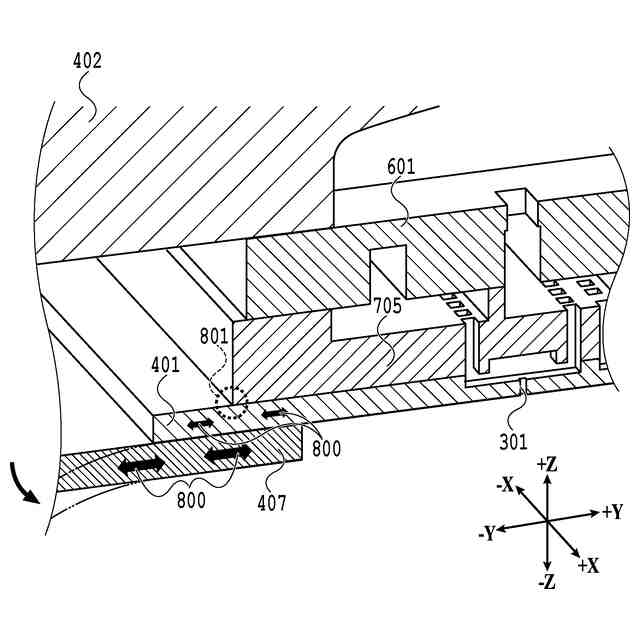

参考例を示す図。

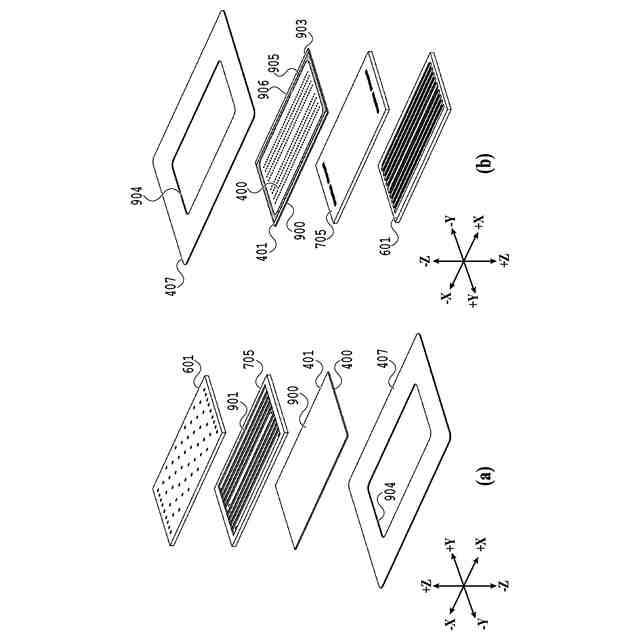

一実施形態における特徴部分の分解斜視図。

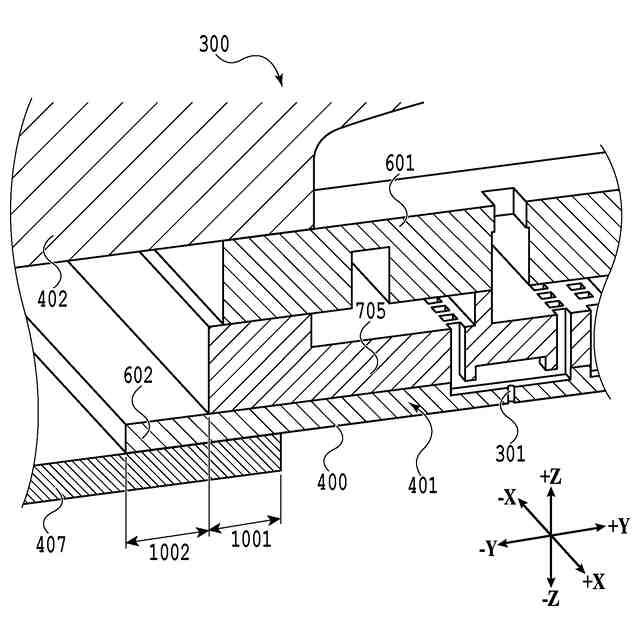

図７における領域Ｘの拡大図。
一変形例における第一基板を示す斜視図。
一変形例における液体吐出ユニットの拡大断面図。
一変形例における第一基板を示す斜視図。
一変形例における液体吐出ユニットの拡大断面図。
一実施形態における特徴部分の分解斜視図。
一実施形態における液体吐出ユニットの拡大断面図。
一変形例における第一基板を示す斜視図。
一変形例における液体吐出ユニットの拡大断面図。
【発明を実施するための形態】
【０００９】
［第１の実施形態］
＜液体吐出装置１００＞

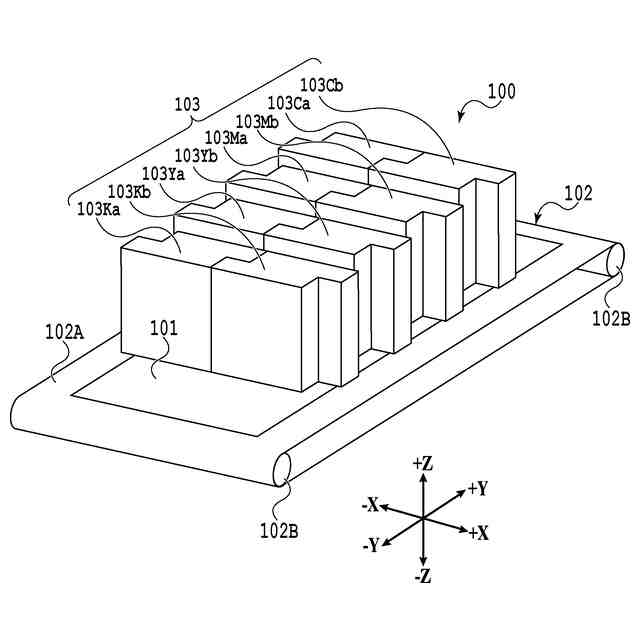

図１は、本実施形態に適用することが可能な液体吐出装置１００の一例を示す図である。
【００１０】
先ず、本明細書で参照する図に示す座標系について説明する。本明細書で参照される図における、－Ｙ方向は、記録媒体１０１が搬送される方向であり、＋Ｙ方向は、搬送方向の上流側である。また、Ｘ方向は、液体吐出ヘッド１０３の長手方向（幅方向）であり、このとき、液体吐出ヘッド１０３の短手方向（奥行き方向）はＹ方向に沿った方向である。Ｚ方向は、液体吐出ヘッド１０３の高さ方向である。液体吐出ヘッド１０３は－Ｚ方向に向けて、液体を吐出し記録媒体１０１に画像を記録する。
（【００１１】以降は省略されています）
