発明の名称液体吐出装置、および画像形成装置
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/01 20060101AFI20250527BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】短時間で着弾位置の補正を完了することができる、液体吐出装置、および画像形成装置を提供する。
【解決手段】本発明は、被搬送物を搬送する搬送方向の経路上における異なる位置に設けられた複数の液体吐出ヘッドユニットと、前記液体吐出ヘッドユニットによって液体が吐出された前記被搬送物の領域を撮像する画像センサと、前記各画像センサにより撮像された画像情報に基づいて、複数の前記液体吐出ヘッドユニットによって液体が吐出された位置の間のずれ量を検知する検知処理部と、前記検知処理部によって検知された前記ずれ量に基づいて、前記液体吐出ヘッドユニットから液体を吐出するタイミングを補正する補正部と、指定された前記被搬送物に基づいて、前記補正部における前記タイミングの補正に用いる補正上限値を変更する変更部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
被搬送物を搬送する搬送方向の経路上における異なる位置に設けられた複数の液体吐出ヘッドユニットと、
前記液体吐出ヘッドユニットによって液体が吐出された前記被搬送物の領域を撮像する画像センサと、
前記各画像センサにより撮像された画像情報に基づいて、複数の前記液体吐出ヘッドユニットによって液体が吐出された位置の間のずれ量を検知する検知処理部と、
前記検知処理部によって検知された前記ずれ量に基づいて、前記液体吐出ヘッドユニットから液体を吐出するタイミングを補正する補正部と、
指定された前記被搬送物に基づいて、前記補正部における前記タイミングの補正に用いる補正上限値を変更する変更部と、
を備える液体吐出装置。
続きを表示（約 780 文字）【請求項２】
複数の前記補正上限値を記録する記録部をさらに備え、
前記変更部は、前記記録部に記録される複数の前記補正上限値のうち、指定された前記被搬送物に対応する前記補正上限値に変更する、請求項１に記載の液体吐出装置。
【請求項３】
前記変更部は、前記液体吐出ヘッドユニットからの液体の吐出に影響しないタイミングで、前記補正部における前記補正上限値を変更する、請求項１または２に記載の液体吐出装置。
【請求項４】
前記変更部は、頁間または間欠動作時における前記補正上限値を大きくする、請求項３に記載の液体吐出装置。
【請求項５】

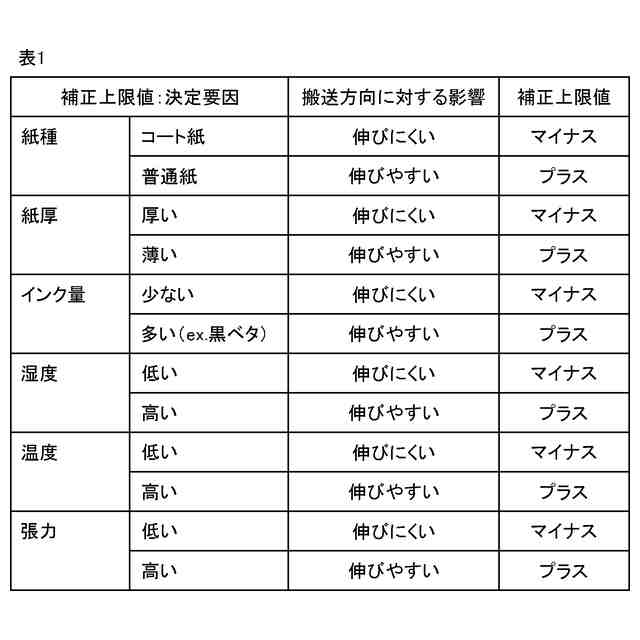

前記変更部は、前記搬送方向に対する前記ずれ量が大きい被搬送物に対して、前記補正上限値を増加させる、請求項１に記載の液体吐出装置。
【請求項６】
前記変更部は、前記搬送方向に対する前記ずれ量が小さい被搬送物に対して、前記補正上限値を小さくする、請求項１に記載の液体吐出装置。
【請求項７】
被搬送物を搬送する搬送方向の経路上における異なる位置に設けられた複数の液体吐出ヘッドユニットと、
前記液体吐出ヘッドユニットによって液体が吐出された前記被搬送物の領域を撮像する画像センサと、
前記各画像センサにより撮像された画像情報に基づいて、複数の前記液体吐出ヘッドユニットによって液体が吐出された位置の間のずれ量を検知する検知処理部と、
前記検知処理部によって検知された前記ずれ量に基づいて、前記液体吐出ヘッドユニットから液体を吐出するタイミングを補正する補正部と、
指定された前記被搬送物に基づいて、前記補正部における前記タイミングの補正に用いる補正上限値を変更する変更部と、
を備える画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出装置、および画像形成装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
インクジェット方式の画像形成技術において、プリントヘッド前に実装されたセンサの検出値（搬送物の位置、移動速度、移動量）を用い、プリントヘッド（液体吐出ヘッドの一例）の吐出タイミングに補正をかけることで、被搬送物の搬送方向に対する着弾位置精度を向上させる技術が開発されている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
ところで、上記の着弾位置精度の向上技術では、被搬送物によらず常に補正量が一定である。また、被搬送物が紙である場合、紙は湿度変化によってパルプ繊維の伸縮を起こす。そのため、搬送方向に伸びやすい薄紙等は、上記の着弾位置精度の向上技術では、補正に時間がかかる。
【０００４】
本発明は、上記に鑑みてなされたものであって、短時間で着弾位置の補正を完了することができる、液体吐出装置、および画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上述した課題を解決し、目的を達成するために、本発明は、被搬送物を搬送する搬送方向の経路上における異なる位置に設けられた複数の液体吐出ヘッドユニットと、前記液体吐出ヘッドユニットによって液体が吐出された前記被搬送物の領域を撮像する画像センサと、前記各画像センサにより撮像された画像情報に基づいて、複数の前記液体吐出ヘッドユニットによって液体が吐出された位置の間のずれ量を検知する検知処理部と、前記検知処理部によって検知された前記ずれ量に基づいて、前記液体吐出ヘッドユニットから液体を吐出するタイミングを補正する補正部と、指定された前記被搬送物に基づいて、前記補正部における前記タイミングの補正に用いる補正上限値を変更する変更部と、を備える。
【発明の効果】
【０００６】
本発明によれば、短時間で着弾位置の補正を完了することができる、という効果を奏する。
【図面の簡単な説明】
【０００７】
図１は、本実施の形態にかかる液体を吐出する装置の全体構成例を示す概略図である。

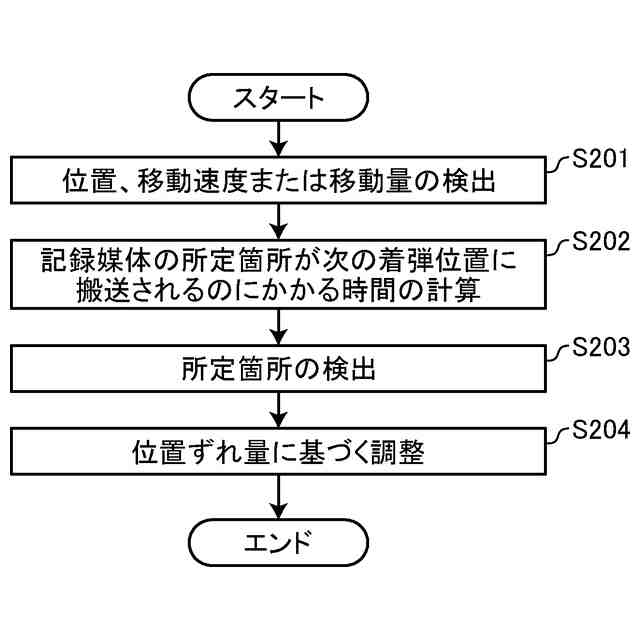

図２は、従来の画像形成装置における複数の液体吐出ヘッドユニット間における着弾位置のずれ量の補正処理の流れの一例を示すフローチャートである。

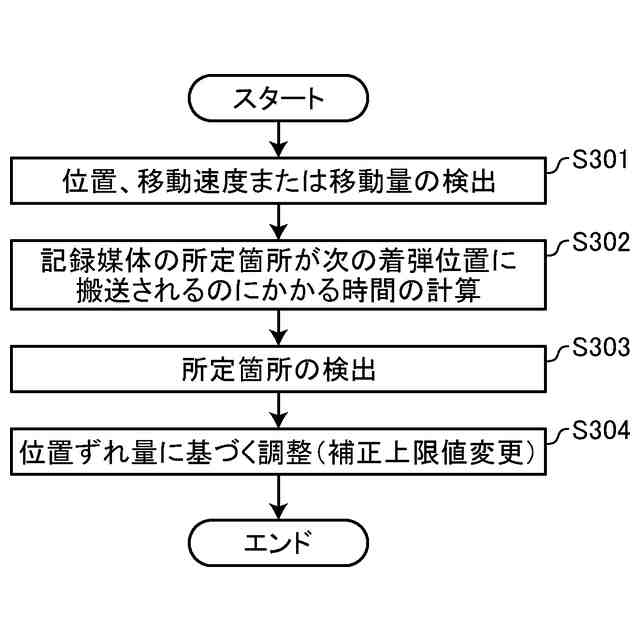

図３は、本実施の形態にかかる画像形成装置における複数の液体吐出ヘッドユニット間における着弾位置のずれ量の補正処理の流れの一例を示すフローチャートである。
図４は、本実施の形態にかかる画像形成装置における補正上限値の変更処理の一例を説明するためのタイミングチャートである。
【発明を実施するための形態】
【０００８】
以下に添付図面を参照して、液体吐出装置、および画像形成装置の実施の形態を詳細に説明する。
【０００９】
図１は、本実施の形態にかかる液体を吐出する装置の全体構成例を示す概略図である。図示するように、画像形成装置５１０（液体吐出装置の一例）は、４色のそれぞれのインクを吐出するため、４つの液体吐出ヘッドユニット２１０Ａ，２１０Ｂ，２１０Ｃ，２１０Ｄを有する。以下の説明では、液体吐出ヘッドユニット２１０Ａ，２１０Ｂ，２１０Ｃ，２１０Ｄを区別しない場合には、液体吐出ヘッドユニット２１０（液体吐出ユニットの一例）と記載する場合もある。
【００１０】
各液体吐出ヘッドユニット２１０は、ウェブ方向（搬送方向）に搬送されるウェブ１２０に対して、各色のそれぞれの液体を吐出する。また、ウェブ１２０は、２対のニップローラ（ｎｉｐｒｏｌｌｅｒ）およびローラ２３０等で搬送されるとする。なお、各ニップローラは、図示するように、ウェブ１２０等の被搬送物を挟んで回転する。このように、各ニップローラおよびローラ２３０は、ウェブ１２０等を所定の方向へ搬送する機構等である。
（【００１１】以降は省略されています）
