公開番号2025083610
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197054
出願日2023-11-21
発明の名称画像形成装置
出願人キヤノンファインテックニスカ株式会社
代理人
主分類B41J 29/42 20060101AFI20250526BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】記録媒体に対する記録位置や記録媒体の種類の設定など、種々の設定が他のユーザに変更された状態で画像の出力を行うと、ユーザの意図しない出力結果となる場合がある。しかし、従来の画像形成装置では、初期値から変更されている設定項目ついて確認するには、それぞれの項目の設定内容を個別に確認する必要があり操作が煩雑であった。
【解決手段】画像形成装置が、前記画像形成装置に関する情報を表示する表示手段と、前記画像形成装置に関する設定をユーザが変更可能な変更手段と、前記設定の所定項目のうち、前記変更手段によりユーザが初期値から変更した項目がある場合に、前記表示手段の表示画面に所定のアイコンを表示し、前記所定のアイコンをユーザが選択したときに前記初期値から変更されている項目のリストを表示する制御部と、を備える。
【選択図】図10
特許請求の範囲【請求項１】
記録媒体に画像を形成する画像形成装置であって、
記録媒体を搬送する搬送手段と、
前記搬送手段が搬送する記録媒体に画像を形成して記録を行う記録手段と、
前記画像形成装置に関する情報を表示する表示手段と、
前記画像形成装置に関する設定をユーザが変更可能な変更手段と、
前記設定の所定項目のうち、前記変更手段によりユーザが初期値から変更した項目がある場合に、前記表示手段の表示画面に所定のアイコンを表示し、前記所定のアイコンをユーザが選択したときに前記初期値から変更されている項目のリストを表示する制御部と、
を備える画像形成装置。
続きを表示（約 180 文字）【請求項２】
前記制御部は、前記画像形成装置がサービスモードで起動したときには前記所定のアイコンを表示し、通常モードで起動したときには前記所定のアイコンを表示しないことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記所定項目は、前記画像形成装置の出力画質に影響する項目であることを特徴とする請求項２に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
インクジェット記録方式を用いる従来の画像形成装置において、記録媒体の種類や記録画像の内容によって生じる不具合を抑えるために、画像形成装置の制御内容を変更可能としているものがある。特許文献１は、記録媒体がインクを吸収して伸び縮みすることで発生するコックリングによって記録媒体の高さが変化したときに、記録ヘッドが記録媒体と擦れないよう記録ヘッドの高さを設定することについて開示している。
【先行技術文献】
【特許文献】
【０００３】
特開2009-119713号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
記録ヘッドと記録媒体の擦れを避けるために記録ヘッドの高さを上げて記録を行う場合、メインドットとサテライトドットの着弾位置のズレが大きくなって出力画質が低下することがある。複数のユーザが画像形成装置を使用する環境の場合に、他のユーザが記録ヘッドの高さを高くする設定とした状態で記録を行うと、コックリングが生じない条件であるにもかかわらず、記録ヘッドが高い状態で記録が行われる。この場合、ユーザの意図しない出力画質の低下が発生してしまう。
【０００５】
記録ヘッドの高さの他にも、記録媒体に対する記録位置や記録媒体の種類の設定など、種々の設定が他のユーザに変更された状態で画像の出力を行うと、ユーザの意図しない出力結果となる場合がある。しかし、従来の画像形成装置では、初期値から変更されている設定項目ついて確認するには、それぞれの項目の設定内容を個別に確認する必要があり操作が煩雑であった。
【０００６】
そこで本発明は、画像形成装置の設定項目のうち、初期値から変更されている項目を把握しやすい画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために本発明の一態様に係る画像形成装置は以下のような構成を備える。即ち、記録媒体を搬送する搬送手段と、前記搬送手段が搬送する記録媒体に画像を形成して記録を行う記録手段と、前記画像形成装置に関する情報を表示する表示手段と、前記画像形成装置に関する設定をユーザが変更可能な変更手段と、前記設定の所定項目のうち、前記変更手段によりユーザが初期値から変更した項目がある場合に、前記表示手段の表示画面に所定のアイコンを表示し、前記所定のアイコンをユーザが選択したときに前記初期値から変更されている項目のリストを表示する制御部と、を備える。
【発明の効果】
【０００８】
本発明によれば、画像形成装置の設定項目のうち、初期値から変更されている項目を把握しやすい画像形成装置を提供できる。
【０００９】
本発明のその他の特徴及び利点は、添付図面を参照とした以下の説明により明らかになるであろう。なお、添付図面においては、同じ若しくは同様の構成には、同じ参照番号を付す。
【図面の簡単な説明】
【００１０】
添付図面は明細書に含まれ、その一部を構成し、本発明の実施形態を示し、その記述と共に本発明の原理を説明するために用いられる。

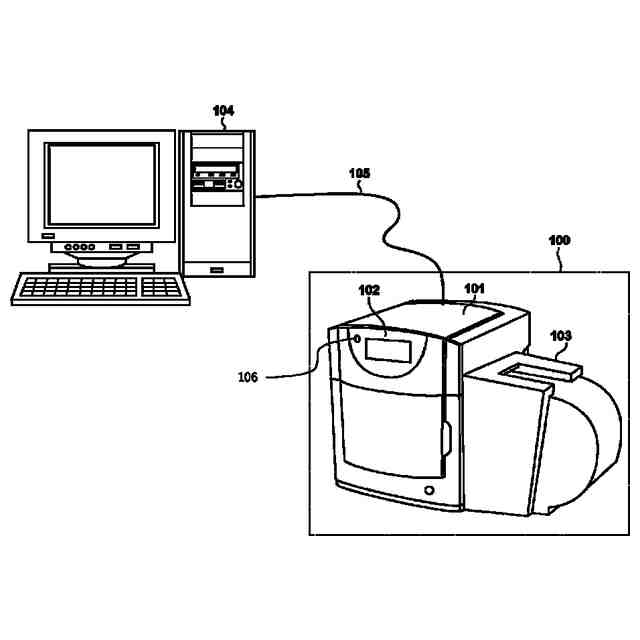

実施形態１に係る画像形成装置とホストコンピュータとを含む印刷システムの構成例を示す図。

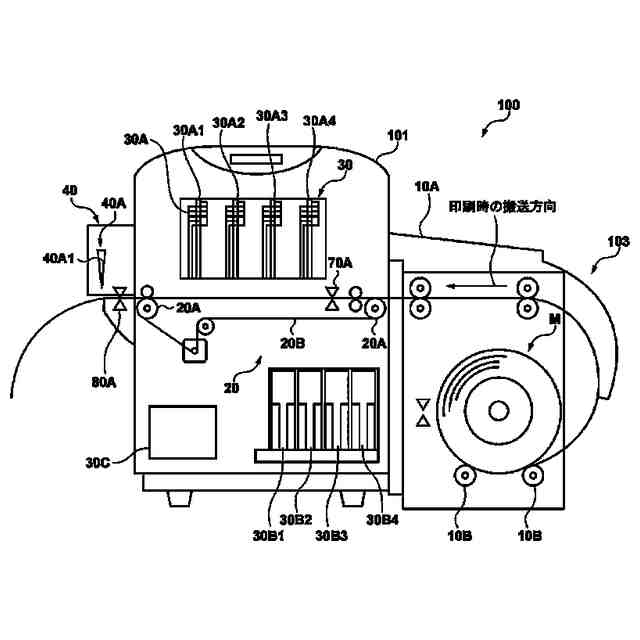

実施形態１に係る画像形成装置の構成を説明する概略断面図。
実施形態１に係る画像形成装置の装置本体の制御を司る制御部の構成を説明するブロック図。

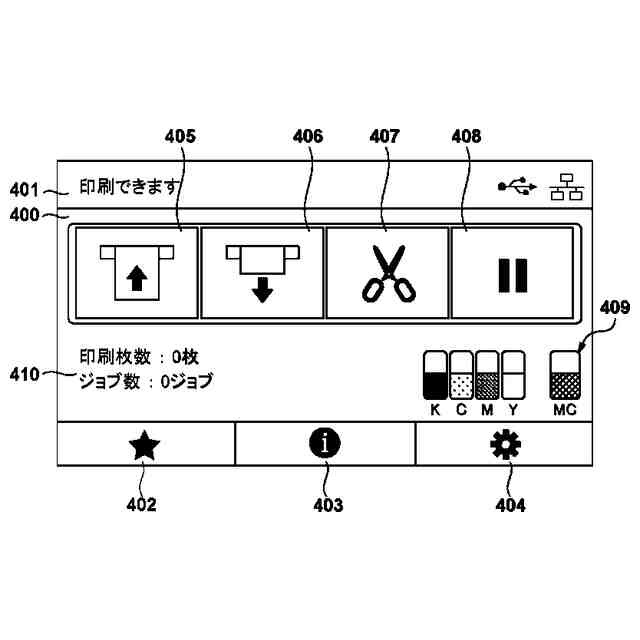

実施形態１に係る画像形成装置の操作部のタッチパネルに表示されるホーム画面の一例を示す図。
メニュー画面を示す図。

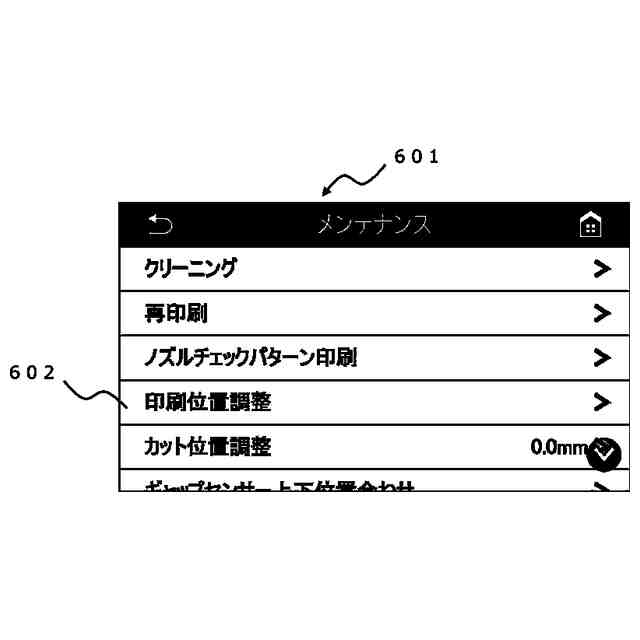

メンテナンス画面を示す図

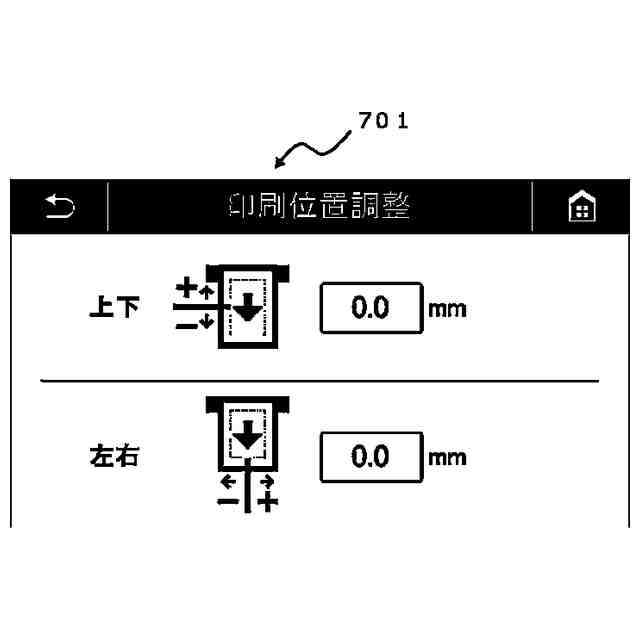

印刷位置調整画面を示す図

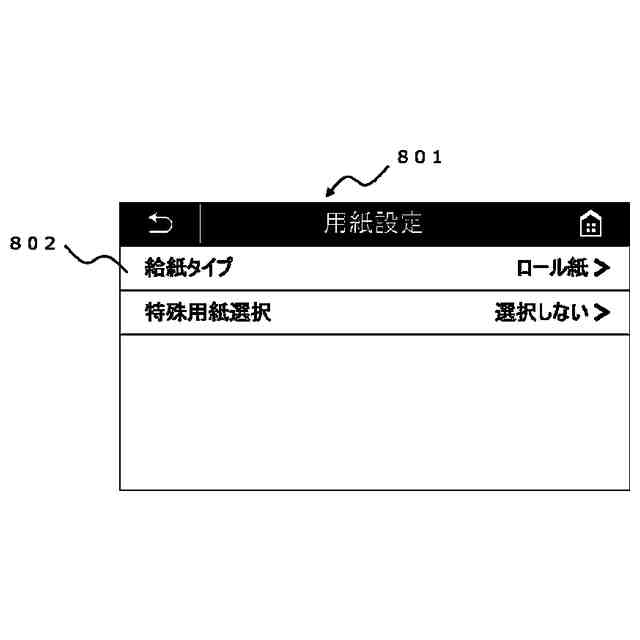

用紙設定画面を示す図
給紙タイプ画面を示す図

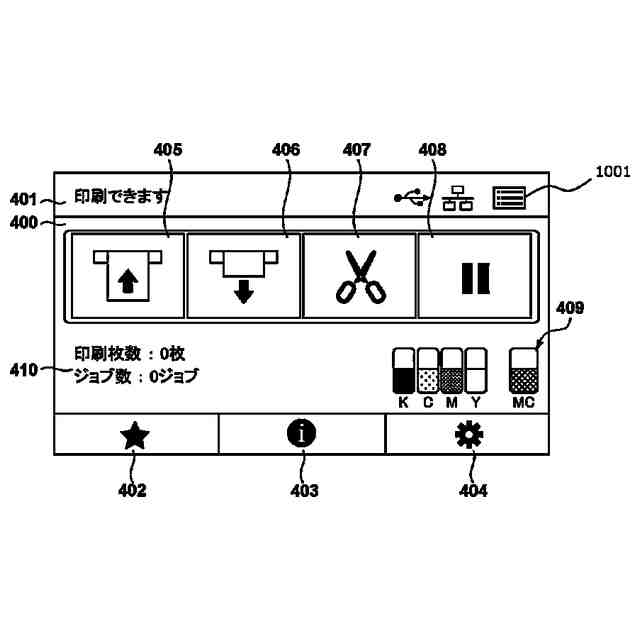

初期値から変更された設定項目があるときのホーム画面を示す図
設定変更項目画面を示す図
管理者画面を示す図。
特殊設定画面を示す図。
紙面予備吐量の設定画面を示す図。
濃度ムラ軽減モードの設定画面を示す図。
用紙こすれ軽減モードの設定画面を示す図。
サービスモード用設定変更項目の画面を示す図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
