公開番号2025083228
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023197006
出願日2023-11-20
発明の名称画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人弁理士法人TNKアジア国際特許事務所
主分類B41J 29/38 20060101AFI20250523BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画像形成に係る調整処理の対象となる記録紙のサイズ、種類などを任意に設定可能にする。
【解決手段】画像形成装置10は、制御部29を備える。制御部29は、画像形成部12により前記調整処理を実行させる場合に、複数の給紙部のうち操作部21に入力された調整処理用の給紙部を選択する選択指示が示す給紙部を、調整処理による画像形成に用いる記録紙の供給元である調整処理用給紙部として設定し、操作部21に入力された属性情報指定指示に従って、調整処理用給紙部により調整処理用に供給される記録紙の属性情報を調整処理用給紙部に設定する。更に、制御部29は、調整処理の実行時には、調整処理の実行に必要な条件に合致した属性情報が設定されている調整処理用給紙部から記録紙を供給させて、画像形成部12により調整処理を実行させる。
【選択図】図2
特許請求の範囲【請求項１】
記録紙を供給する複数の給紙部と、
前記給紙部により供給される記録紙に対して、画像形成又は予め設定された調整用の画像形成である調整処理を実行する画像形成部と、
ユーザーにより指示が入力される操作部と、
前記画像形成部により前記調整処理を実行させる場合に、複数の前記給紙部のうち前記操作部に入力された、前記調整処理に用いる給紙部を選択する選択指示が示す前記給紙部を、前記調整処理による画像形成に用いる記録紙の供給元である調整処理用給紙部として設定し、前記操作部に入力された属性情報指定指示に従って、前記調整処理用給紙部により前記調整処理用に供給される記録紙の属性情報を前記調整処理用給紙部に設定し、
前記調整処理の実行時には、前記調整処理の実行に必要な条件に合致した属性情報が設定されている前記調整処理用給紙部から記録紙を供給させて、前記画像形成部により前記調整処理を実行させる制御部と、を備える画像形成装置。
続きを表示（約 730 文字）【請求項２】
前記制御部は、前記調整処理用給紙部に、(i)前記操作部に入力された指示に従って前記属性情報の各設定値を設定する、(ii)予め設定された各設定値からなる複数の属性情報のプリセットから、前記操作部に入力された選択指示が示すプリセットである属性情報を設定する、或いは、(iii) 前記操作部に入力された指示に従って、前記調整処理用給紙部にジョブ実行用として設定されている属性情報を前記調整処理用として転用して設定する、のいずれかにより属性情報を設定する、請求項１に記載の画像形成装置。
【請求項３】
表示部を更に備え、
前記制御部は、前記調整処理の実行時において、前記設定がされた前記供給元の給紙部に、前記(i)又は前記(ii)により属性情報が設定されていると判断した場合には、前記表示部に、前記調整処理に適した記録紙が、前記調整処理用給紙部に収容されているかの確認を促すメッセージを表示させた後に、前記設定がされた前記調整処理用給紙部から記録紙を供給させて、前記画像形成部により前記調整処理を実行させる、請求項２に記載の画像形成装置。
【請求項４】
前記画像形成部は、電子写真方式により画像を記録紙に形成し、
前記調整処理は、前記画像形成部により予め設定されたパターンを記録紙に形成させる処理である請求項１乃至請求項３のいずれかに記載の画像形成装置。
【請求項５】
前記画像形成部は、インクジェット方式により画像を記録紙に形成し、
前記調整処理は、前記画像形成部によりインクを記録紙に吐き捨てさせる処理である請求項１乃至請求項３のいずれかに記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、給紙部により供給される記録紙に対して、画像を形成するか又は予め設定された調整用の画像形成である調整処理を施す画像形成装置に関し、特に、給紙部から任意の記録紙を供給させて調整処理に用いるための技術に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
画像形成装置としては、トナーを記録紙に付着させて、画像を記録紙に形成する電子写真方式、インクを記録紙に吐出して、画像を記録紙に形成するインクジェット方式などがある。電子写真方式では、画像濃度を調節するために、パターンを記録紙に形成するという調整処理が行われ、またインクジェット方式では、インクヘッド内のインクを記録紙に吐き捨てるという調整処理が行われる。
【０００３】
特許文献１に記載の記録装置では、複数種の記録媒体が収容されたそれぞれのカセットを備え、記録媒体のサイズの優先順位及び記録媒体の種別の優先順位に基づき検査パターンを記録する記録媒体（例えば最も幅の広い記録媒体）を決定して、この記録媒体を収容しているカセットを選択し、この選択されたカセットから記録媒体を供給して、この記録媒体に検査パターンを記録している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－３７２１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上記のような調整処理が行われる場合は、複数の給紙部（給紙カセットなど）のうちから、調整処理に適した種類、サイズなどの記録紙を収容した給紙部が選択され、この選択された給紙部から記録紙を供給していた。このため、ユーザーは、調整処理の対象となる記録紙の種類、サイズなどを任意に設定することができなかった。
【０００６】
特許文献１では、記録媒体のサイズの優先順位及び記録媒体の種別の優先順位に基づき検査パターンを記録する記録媒体を決定して、この記録媒体を収容しているカセットを選択して、この選択されたカセットから記録媒体を供給しているので、やはり、ユーザーは、調整処理の対象となる記録紙の種類、サイズなどを任意に設定することができない。
【０００７】
本発明は、上記の事情に鑑みなされたものであり、画像形成に係る調整処理の対象となる記録紙の種類、サイズなどをユーザーにより任意に設定可能にすることを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一局面に係る画像形成装置は、記録紙を供給する複数の給紙部と、前記給紙部により供給される記録紙に対して、画像形成又は予め設定された調整用の画像形成である調整処理を実行する画像形成部と、ユーザーにより指示が入力される操作部と、前記画像形成部により前記調整処理を実行させる場合に、複数の前記給紙部のうち前記操作部に入力された、前記調整処理に用いる給紙部を選択する選択指示が示す前記給紙部を、前記調整処理による画像形成に用いる記録紙の供給元である調整処理用給紙部として設定し、前記操作部に入力された属性情報指定指示に従って、前記調整処理用給紙部により前記調整処理用に供給される記録紙の属性情報を前記調整処理用給紙部に設定し、前記調整処理の実行時には、前記調整処理の実行に必要な条件に合致した属性情報が設定されている前記調整処理用給紙部から記録紙を供給させて、前記画像形成部により前記調整処理を実行させる制御部と、を備える。
【発明の効果】
【０００９】
本発明によれば、画像形成に係る調整処理の対象となる記録紙の種類、サイズなどをユーザーが任意に設定することができる。
【図面の簡単な説明】
【００１０】

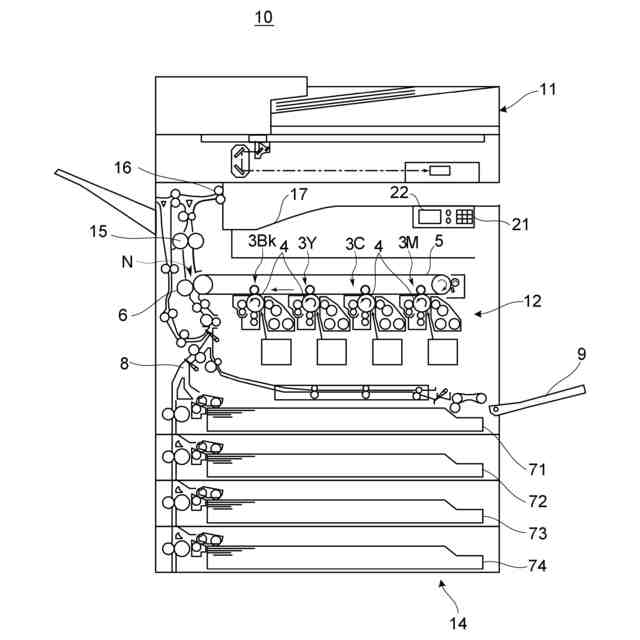

本発明の第１実施形態に係る画像形成装置を示す断面図である。

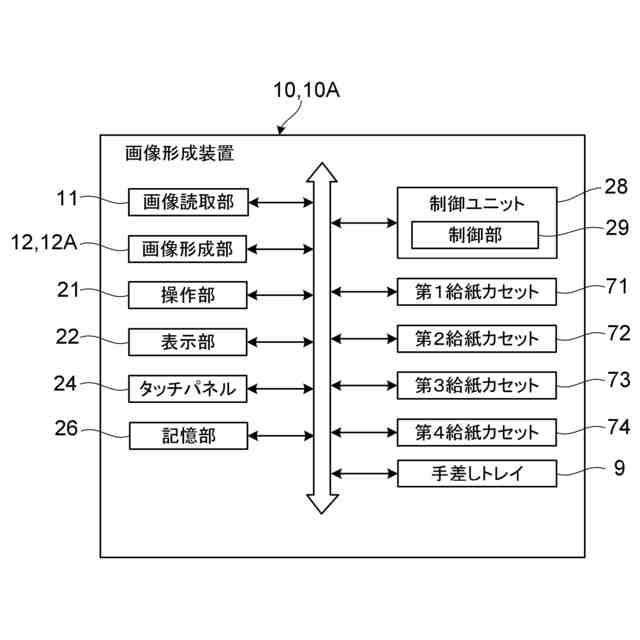

画像形成装置の主要内部構成を示すブロック図である。

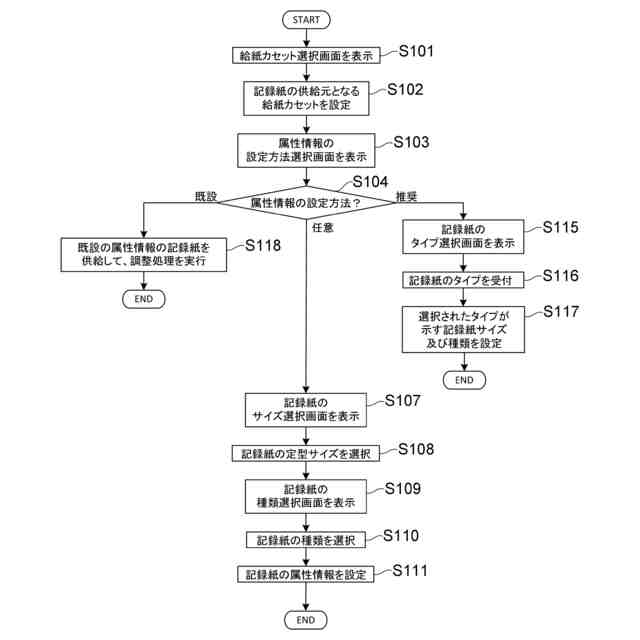

調整処理用給紙部に調整処理用の属性情報を設定する処理を示すフローチャートである。

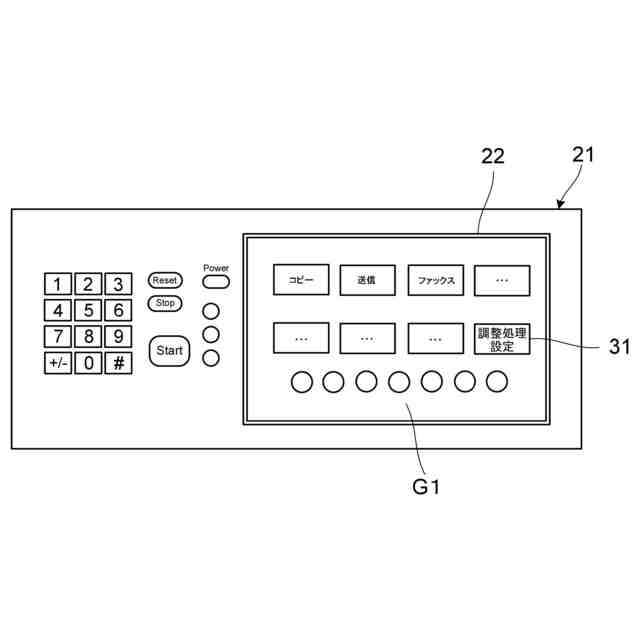

画像形成装置の表示部に表示されたホーム画面を示す図である。

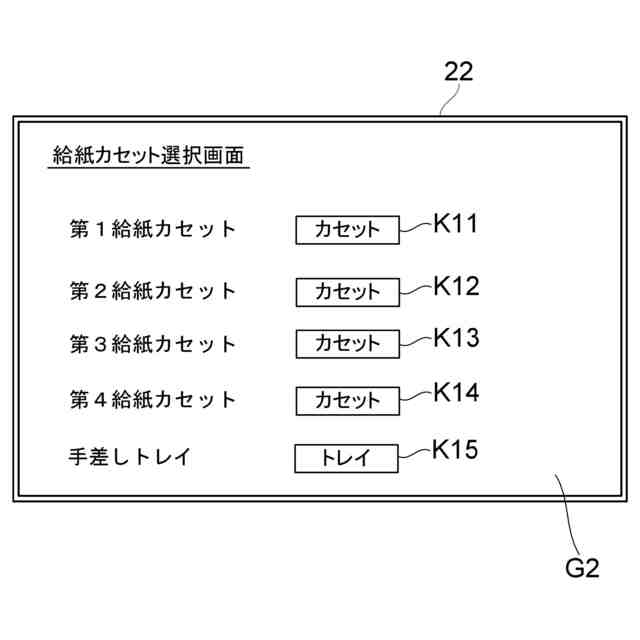

画像形成装置の表示部に表示された給紙カセット選択画面を示す図である。

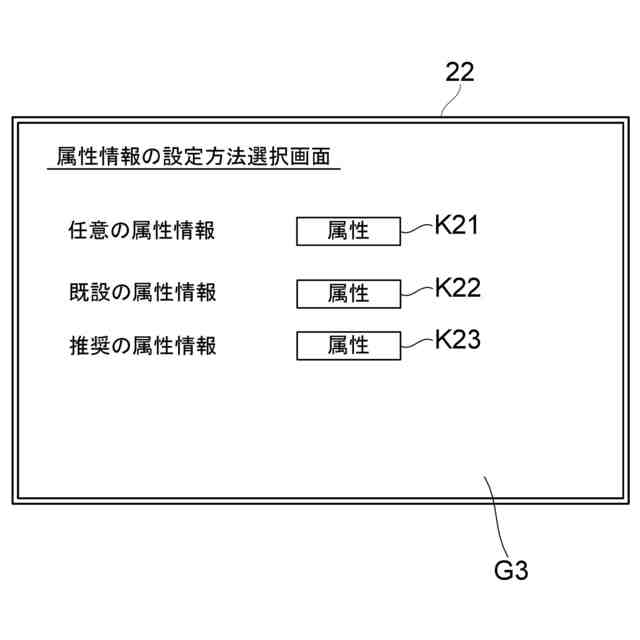

画像形成装置の表示部に表示された属性情報の設定方法選択画面を示す図である。

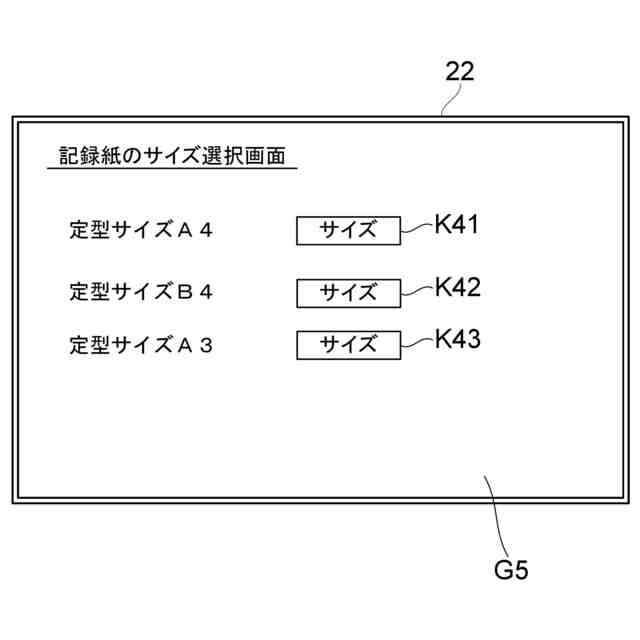

画像形成装置の表示部に表示されたサイズ及び種類の設定方法選択画面を示す図である。

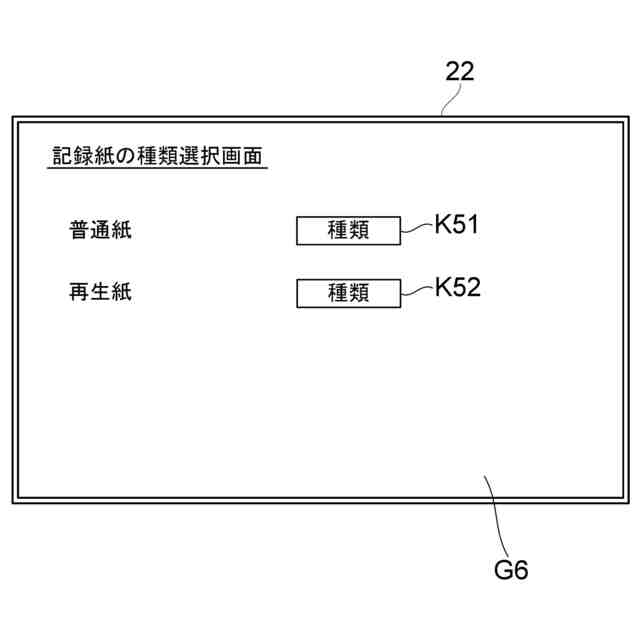

画像形成装置の表示部に表示された記録紙の種類選択画面を示す図である。

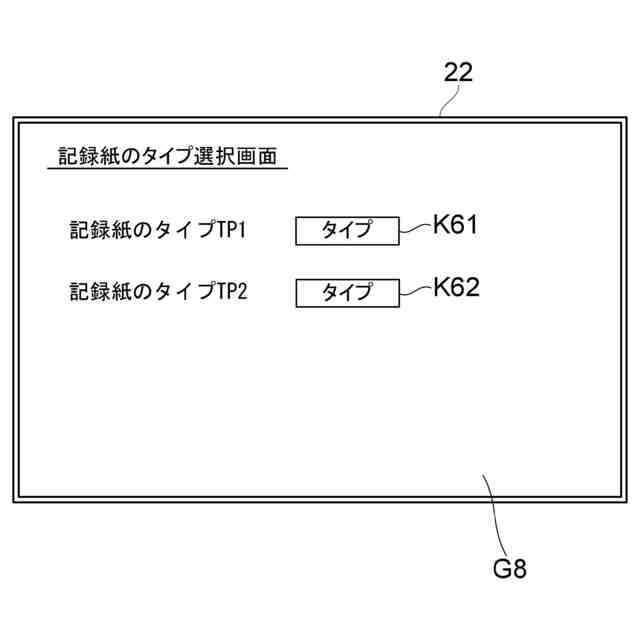

画像形成装置の表示部に表示された記録紙のタイプ選択画面を示す図である。
調整処理を実行する際の処理の流れを示すフローチャートである。
画像形成装置の表示部に表示された調整処理実行画面を示す図である。
画像形成装置の表示部に表示された記録紙確認画面を示す図である。
本発明の第２実施形態に係る画像形成装置を示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
