特許ウォッチ

公開番号2025081914
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023195005
出願日2023-11-16
発明の名称積層体、回収方法及び再生プラスチックペレットの製造方法
出願人DIC株式会社
代理人個人,個人,個人,個人
主分類B32B 27/00 20060101AFI20250521BHJP(積層体)
要約【課題】少なくとも2枚の樹脂基材が積層された積層体において、2枚の樹脂基材を速やかに剥離させることができ、積層フィルムの剥離性を向上させることが可能な積層体、該積層体を用いた樹脂基材の回収方法、及び回収した樹脂基材を用いた再生プラスチックペレットの製造方法を提供する。
【解決手段】少なくとも、樹脂基材Aと樹脂基材Bの間に接着剤層及び脱離性プライマー層が積層された積層体であって、前記脱離性プライマー層の一方の面は接着剤層と接触し、他方の面は樹脂基材A又は樹脂基材Bと接触する、積層体である。
【選択図】なし
特許請求の範囲【請求項１】
少なくとも、樹脂基材Ａと樹脂基材Ｂの間に接着剤層及び脱離性プライマー層が積層された積層体であって、
前記脱離性プライマー層の一方の面は接着剤層と接触し、他方の面は樹脂基材Ａ又は樹脂基材Ｂと接触する、積層体。
続きを表示（約 690 文字）【請求項２】
前記接着剤層において、前記脱離性プライマー層が設けられる面とは反対側の面に印刷層を有する
請求項１に記載の積層体。
【請求項３】
前記印刷層において、前記接着剤層が設けられる面とは反対側の面に第二の脱離性プライマー層を有する
請求項２に記載の積層体。
【請求項４】
前記印刷層において、前記接着剤層が設けられる面とは反対側の面に脱離性プライマー層を有さない
請求項２に記載の積層体。
【請求項５】
前記脱離性プライマー層は、アルカリ溶液での処理により基材から脱離可能な層である
請求項１又は２に記載の積層体。
【請求項６】
前記脱離性プライマー層は、少なくともウレタン樹脂又はポリビニルアルコールの少なくとも一種を含有する
請求項１又は２に記載の積層体。
【請求項７】
前記樹脂基材Ａ及び／又は前記樹脂基材Ｂがポリオレフィン系樹脂である
請求項１又は２に記載の積層体。
【請求項８】
請求項１に記載の積層体をアルカリ溶液で処理することにより樹脂基材Ａと樹脂基材Ｂを分離する、
樹脂基材Ａ及び／又は樹脂基材Ｂの回収方法。
【請求項９】
請求項１に記載の積層体を破砕する工程を有する、
請求項８に記載の樹脂基材Ａ及び／又は樹脂基材Ｂの回収方法。
【請求項１０】
請求項８に記載の方法により得られた回収材を溶融後に成形機により成形する再生プラスチックペレットの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基材から脱離可能なプライマー層を有する積層体、該積層体を分離して樹脂基材を回収する方法及び再生プラスチックペレットの製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、プラスチック製容器包装のリサイクル義務化により、食品包装用をはじめとしたプラスチック廃棄物の回収分別再利用化が行われている。プラスチック廃棄物の種類は様々であり、例えばポリエチレンやポリプロピレン、ポリスチレン（発泡スチロール）、ポリエチレンテレフタレート、ポリ塩化ビニル等の合成樹脂からなるものや、これらの合成樹脂フィルムやアルミ箔等の金属箔を積層させ、印刷インキで商品名等の表示や装飾性を施された積層フィルムも多々含まれており、これらがゴミ収集時には混合された状態にある。
【０００３】
一般に熱可塑性樹脂と熱硬化性樹脂とが混在する廃プラスチックは、比重で分離しリサイクルする方法が知られるが、食品包装は異なる合成樹脂を接着剤で貼り合わせたものが使用されているものも多く、この方法での分離が困難である。
【０００４】
また、印刷インキで商品名等の表示や装飾性を施された積層体（積層フィルム）は、印刷インキがリサイクル過程で完全に分離できず、リサイクル回収された再生品が着色していたり、印刷の模様が残っている場合もある。その結果、再生プラスチックの価値を低下させているだけではなく、不純物が起点となって物性的に劣化したプラスチックにしかならないのが実情であることから、良品質の再生プラスチックを生み出すことが可能な包装用材料やリサイクル方法が求められている。
【０００５】
このような課題に対して、基材上に脱離可能プライマー層を設けることにより、プライマー層の上に形成された印刷層を取り除くことが可能な包装材が知られている。例えば特許文献１には、印刷層の除去が可能で印刷基材の脱離性に優れた包装材として、第１の基材、プライマー層、印刷層をこの順に備えた包装材について開示されており、脱離用プライマー層の形成材料の開発が進められている。
【０００６】
しかし、近年は包装材の多様化に伴い、包装材の高機能性、積層体の密着性の向上、インキ膜のプラスチック基材への密着性の向上、印刷物の高意匠性がより一層求められていることから、包装材やその構成材料の多様化が進み、それと同時に、積層体の剥離はより困難となる状況である。また、複数のフィルム（基材）を積層した積層体、あるいは基材上にインキ層を設けた後、接着剤層を介して他の基材等を重ね合わせてラミネートした積層体において、インキ層が複数の基材の間に設けられている（裏刷り）積層体の場合、インキ層を除去するには複数の基材の分離が必要となるため、インキ層の剥離はより困難となる。そのため、積層体の剥離性の向上が望まれている。
【先行技術文献】
【特許文献】
【０００７】
特許第７１００７５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
従来技術において、プライマー層は印刷層を取り除くために用いられていることから、積層体は印刷層の下にプライマー層が設けられる構成である。つまり、基材／インキ層／接着剤層／他の基材を重ね合わせてラミネートした一般的な積層体の場合、基材とインキ層の間にプライマー層が設けられる。しかし、従来技術の構成では、基材を脱離し、除去すべき層を露出するまでに時間を要する。
【０００９】
そこで、本発明が解決しようとする課題は、少なくとも２枚の基材が積層された積層体において、２枚の基材を速やかに剥離させることができ、積層体の剥離性を向上させることが可能な積層体、該積層体を用いた基材の回収方法、及び回収した基材を用いた再生プラスチックペレットの製造方法を提供することである。
【課題を解決するための手段】
【００１０】
発明者らは、上記課題を解決するために研究を重ねた結果、少なくとも２枚の基材が積層された積層体において、脱離可能なプライマー層を接着剤層と基材の間に設けることにより、より速やかに基材を剥離させることができることを見出し、本発明を完成するに至った。

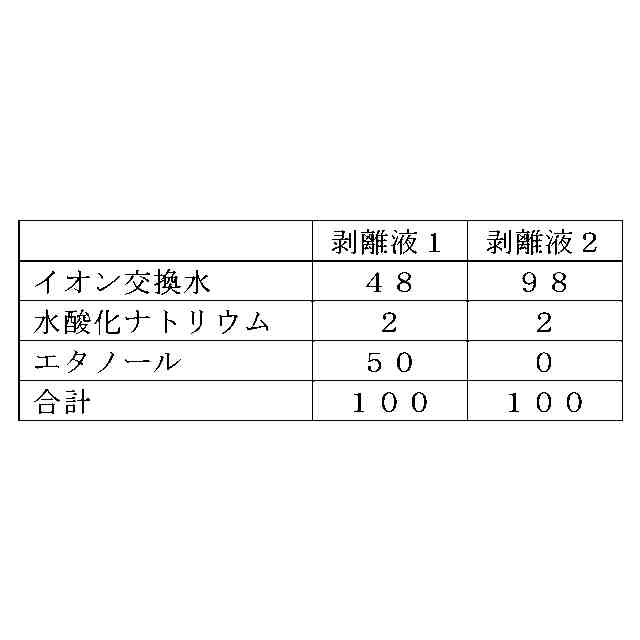

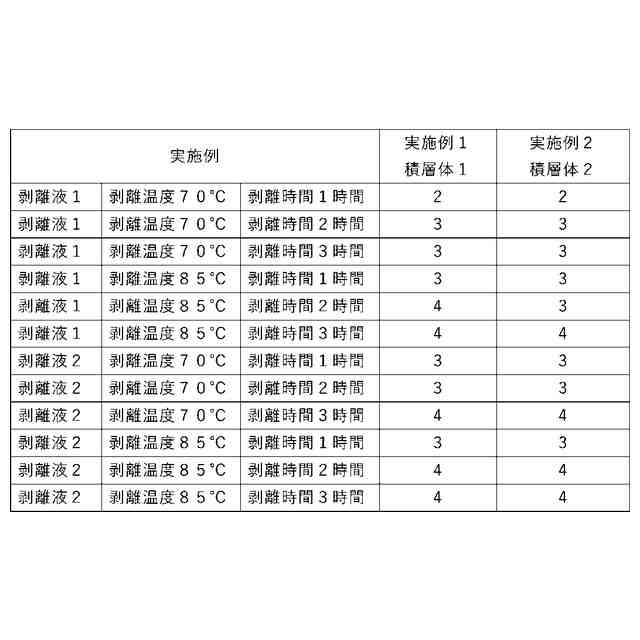

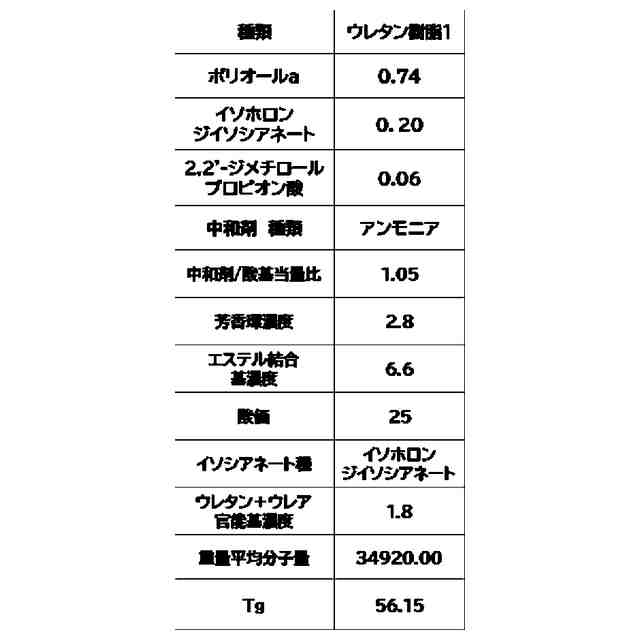

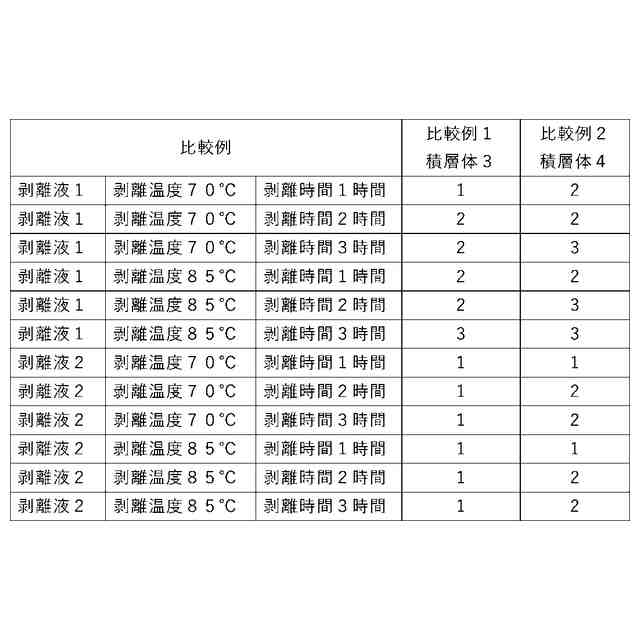

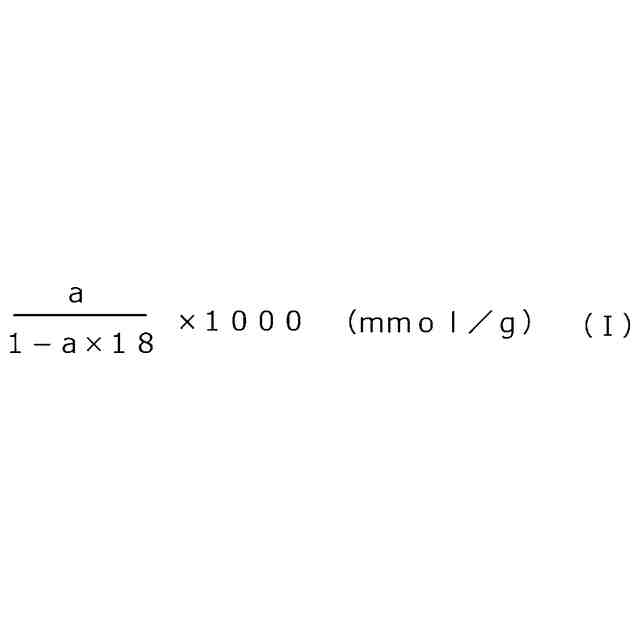

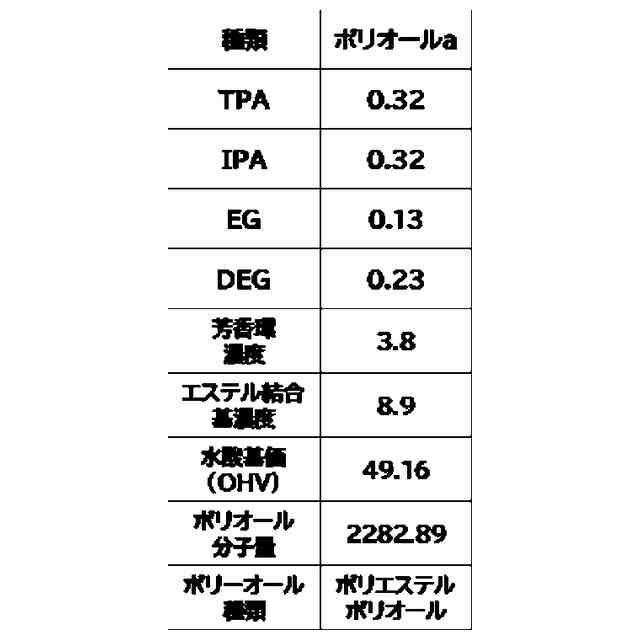

（【００１１】以降は省略されています）

関連特許
