公開番号2025075782
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187187
出願日2023-10-31
発明の名称記録装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 15/04 20060101AFI20250508BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】第1シートおよび第2シートの組み合わせが選択可能であって、装置の大型化を抑えた記録装置を提供する。

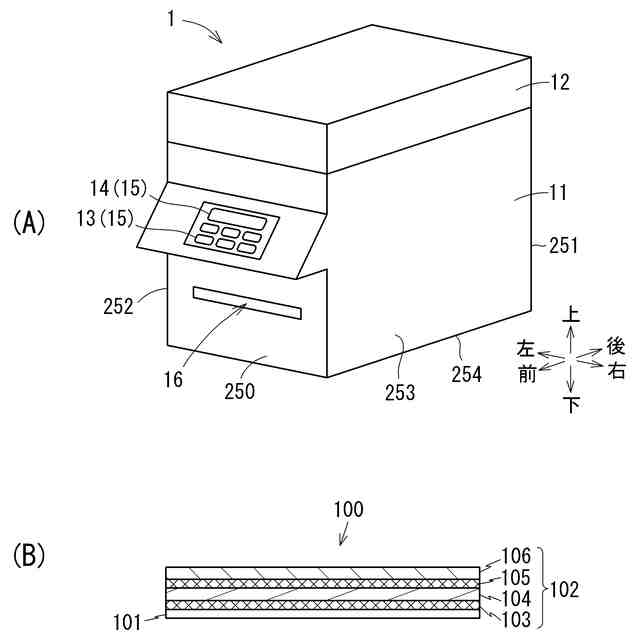

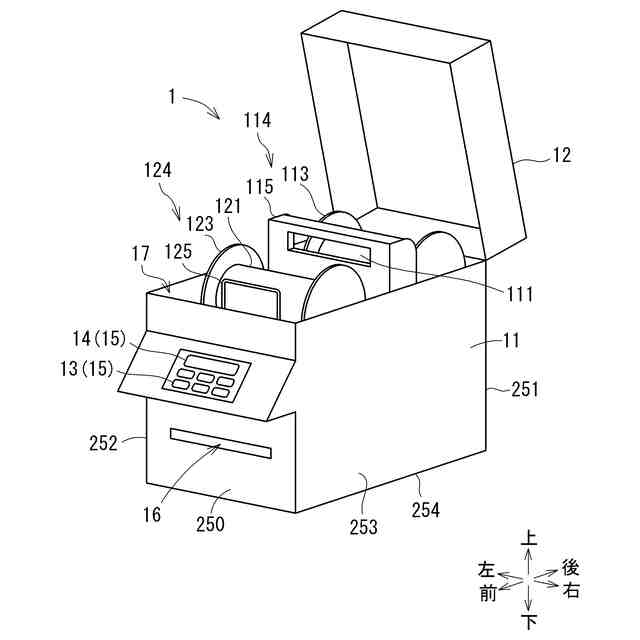

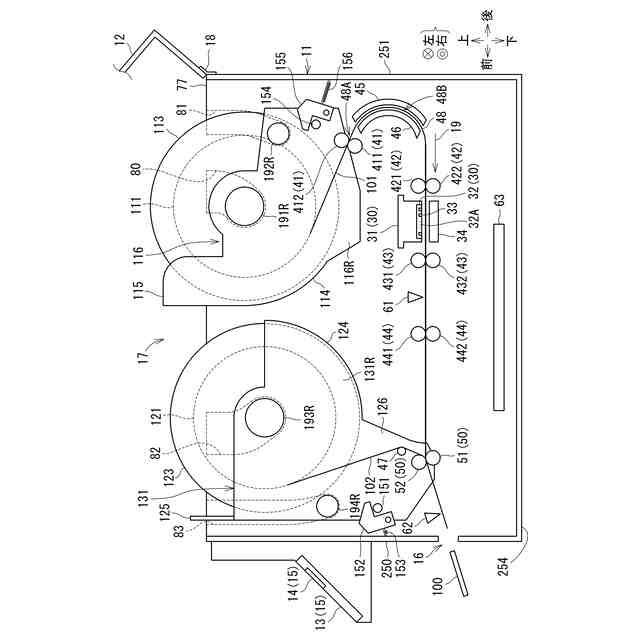

【解決手段】ラミネート装置1は、開口17を有する本体11と、本体11の開口17を開閉するカバー12と、第1ロール111を保持する第1カートリッジ114と、第2ロール121を保持する第2カートリッジ124と、第1搬送路48および第2搬送路49と、記録部30と、貼合部50と、第2切断部62と、を備える。第1カートリッジ114および第2カートリッジ124は、前後方向に並ぶように本体11に装着される。第1領域11Aの第1最大距離L1よりも第2領域11Bの第2最大距離L2が大きい。
【選択図】図3
特許請求の範囲【請求項１】
第１方向における上端に開口を有する本体と、
上記本体の上記開口を開閉するカバーと、
上記第１方向と直交する第２方向を中心に巻かれた第１シートを有する第１ロールと、

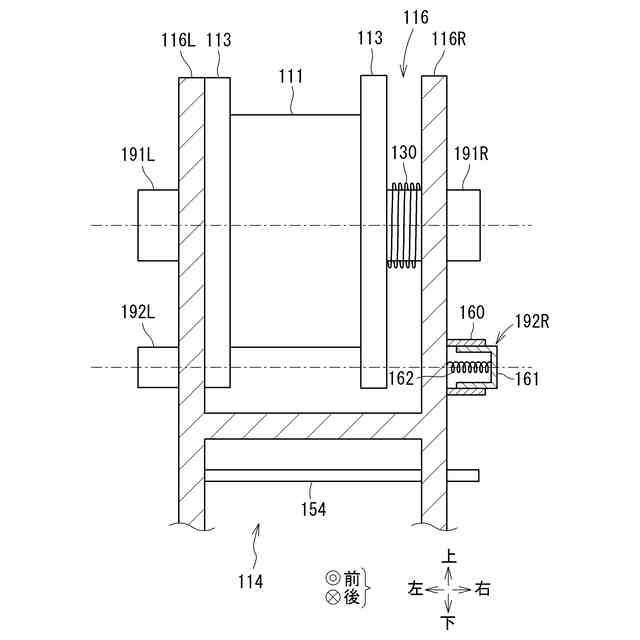

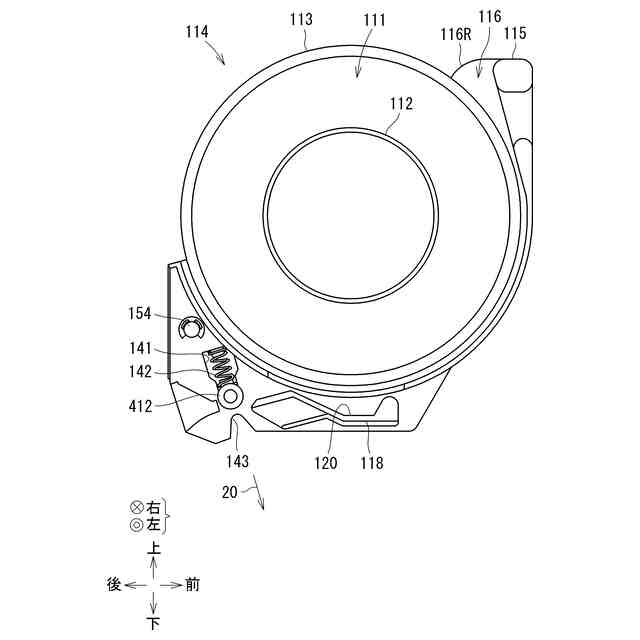

上記第１ロールを保持しており、上記開口を通じて上記本体に装着可能な第１カートリッジと、
上記第２方向を中心に巻かれた第２シートを有する第２ロールと、

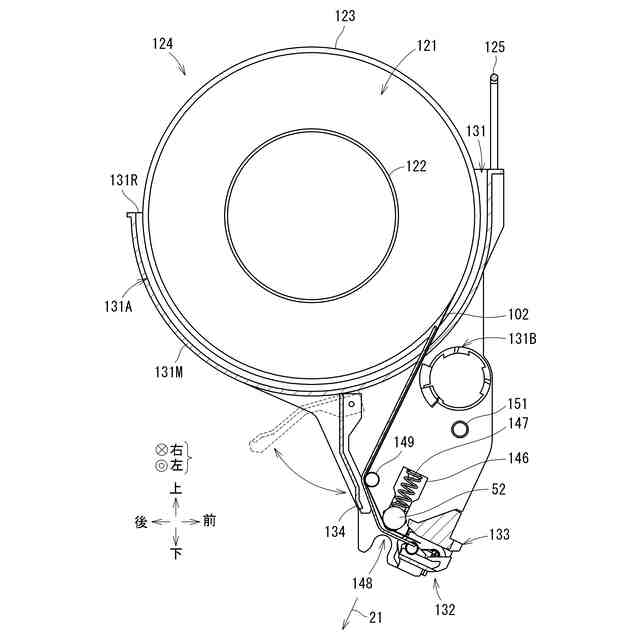

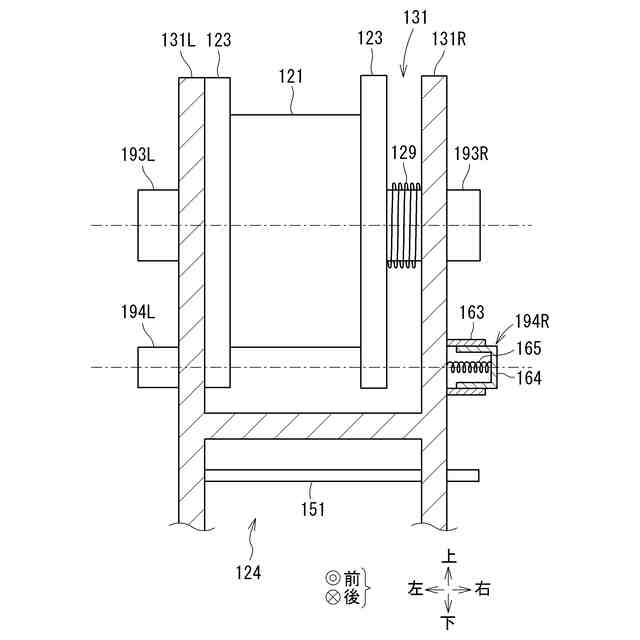

上記第２ロールを保持しており、上記開口を通じて上記本体に装着可能な第２カートリッジと、
上記第１シートが上記第２方向と直交する搬送方向へ通過する搬送路と、
上記搬送路を通過する上記第１シートに画像を記録する記録部と、
上記搬送路において上記記録部より上記搬送方向の下流に位置しており、上記第１シートと上記第２シートとを貼り合わせる貼り合わせ部と、
上記搬送路において上記貼り合わせ部より上記搬送方向の下流に位置しており、貼り合わされた上記第１シートおよび上記第２シートを切断する切断部と、を備えており、
上記第１カートリッジおよび上記第２カートリッジは、上記第１方向および上記第２方向と直交する第３方向に並ぶように上記本体に装着され、
上記本体は、
上記第１カートリッジおよび上記第２カートリッジを収容する第１領域と、
上記搬送路を収容する第２領域と、を有し、
上記第１領域の上記第３方向の一端は、上記第１カートリッジの上記第３方向における一端によって定義され、上記第１領域の上記第３方向の上記一端の反対の他端は、上記第２カートリッジの上記第３方向の他端によって定義され、
上記第２領域の上記第３方向の一端は、上記搬送路の上記第３方向における一端によって定義され、上記第２領域の上記第３方向の上記一端の反対の他端は、上記切断部の上記第３方向の他端によって定義され、
上記第１領域は、上記第３方向の上記一端から上記他端までの上記第３方向に沿った距離のうち最大の第１最大距離を有し、
上記第２領域は、上記第３方向の上記一端から上記他端までの上記第３方向に沿った距離のうち最大の第２最大距離を有し、
上記第１最大距離よりも上記第２最大距離が大きい場合、上記第２領域の上記第３方向の上記一端よりも上記第１領域の上記第３方向の上記一端の方が上記第３方向の上記他端側に位置し、かつ上記第２領域の上記第３方向の上記他端よりも上記第１領域の上記第３方向の上記他端の方が上記第３方向の上記一端側に位置し、
上記第２最大距離よりも上記第１最大距離が大きい場合、上記第１領域の上記第３方向の上記一端よりも上記第２領域の上記一端の方が上記第３方向の上記他端側に位置し、かつ上記第１領域の上記第３方向の上記他端よりも上記第２領域の上記第３方向の上記他端の方が上記第３方向の上記一端側に位置する記録装置。
続きを表示（約 830 文字）【請求項２】
上記第１最大距離は、上記第２最大距離よりも小さく、
上記第３方向において、上記第１領域の上記一端は、上記第２領域の上記一端よりも上記他端側に位置し、上記第１領域の上記他端は、上記第２領域の上記他端よりも上記一端側に位置する請求項１に記載の記録装置。
【請求項３】
上記本体に装着された状態における上記第１カートリッジおよび上記第２カートリッジは、上記搬送路よりも上方に位置しており、
上記第１ロールの軸および上記第２ロールの軸は、上記第２領域の上記第３方向の上記一端よりも上記他端側、かつ上記第２領域の上記第３方向の上記他端よりも上記一端側に位置する請求項１に記載の記録装置。
【請求項４】

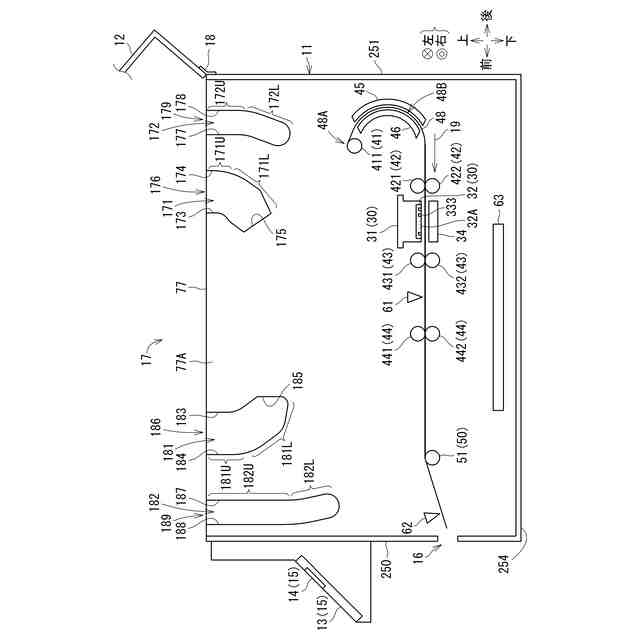

上記本体は、上記第２カートリッジの着脱を案内するガイド部を有しており、
上記ガイド部の下端部は、上端に向かうにつれて上記第３方向の上記他端から上記一端へ向かう請求項１に記載の記録装置。
【請求項５】
上記第１最大距離および上記第２最大距離は、いずれも上記本体の上記開口の上記第３方向の一端から他端までの距離のうちの最大の第３最大距離よりも小さい請求項１に記載の記録装置。
【請求項６】
上記記録部および上記切断部の動作を制御する制御基板をさらに備えており、
上記制御基板は、上記記録部よりも下方に位置する請求項１に記載の記録装置。
【請求項７】
上記本体に装着された状態における上記第１ロールの軸と上記第２ロールの軸とは平行である請求項１に記載の記録装置。
【請求項８】
上記本体に装着された状態における上記第１カートリッジと上記第２カートリッジとは、上記第１方向において重複しない請求項１に記載の記録装置。
【請求項９】
上記第１最大距離は、上記第２最大距離よりも大きい請求項１に記載の記録装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、画像が記録される第１シートと、第２シートとを貼り合わせる記録装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来から、インクリボン、印字テープおよび透明テープを用いてラミネートラベルを作成する印字装置が知られている。例えば、特許文献１では、印字テープ、透明テープおよびインクリボンは、テープカセットに収容されている。テープカセットは、印字装置のカセット収納部に装着される。印字装置は、サーマルヘッドを備える。サーマルヘッドは、インクリボンのインク層を加熱して印字テープに画像を転写する。印字済みの印字テープに対し透明テープが貼り合わされることでラミネートラベルが作成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－４６９６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ラミネートラベルにおいて、印字テープと透明テープとの組み合わせやテープ容量の増加、印字色の変更が可能であることなどが望まれる。しかし、特許文献１では、１つのテープカセットに印字テープ、透明テープおよびインクリボンが収容されているので、ユーザが、使用可能な印字テープと透明テープとの組み合わせは、メーカによって選択された特定の組み合わせに限定されていた。これに対し、印字テープと透明テープとがそれぞれ独立して記録装置に対して交換可能にすることが考えられる。しかし、印字テープおよび透明テープのうち、一方のテープを交換する際に他方のテープに干渉すると交換時の操作性が損なわれる。他方、印字テープおよび透明テープを離して配置すると、搬送路や搬送機構、記録部などの配置によっては、装置が大型化する可能性がある。
【０００５】
本開示は、上記の事情に鑑みてなされたものであり、その目的は、貼り合わされる第１シートおよび第２シートの組み合わせが選択可能であって、装置の大型化を抑えた記録装置を提供することである。
【課題を解決するための手段】
【０００６】
(1) 本開示に係る記録装置は、第１方向における上端に開口を有する本体と、上記本体の上記開口を開閉するカバーと、上記第１方向と直交する第２方向を中心に巻かれた第１シートを有する第１ロールと、上記第１ロールを保持しており、上記開口を通じて上記本体に装着可能な第１カートリッジと、上記第２方向を中心に巻かれた第２シートを有する第２ロールと、上記第２ロールを保持しており、上記開口を通じて上記本体に装着可能な第２カートリッジと、上記第１シートが上記第２方向と直交する搬送方向へ通過する搬送路と、上記搬送路を通過する上記第１シートに画像を記録する記録部と、上記搬送路において上記記録部より上記搬送方向の下流に位置しており、上記第１シートと上記第２シートとを貼り合わせる貼り合わせ部と、上記搬送路において上記貼り合わせ部より上記搬送方向の下流に位置しており、貼り合わされた上記第１シートおよび上記第２シートを切断する切断部と、を備える。上記第１カートリッジおよび上記第２カートリッジは、上記第１方向および上記第２方向と直交する第３方向に並ぶように上記本体に装着される。上記本体は、上記第１カートリッジおよび上記第２カートリッジを収容する第１領域と、上記搬送路を収容する第２領域と、を有する。上記第１領域の上記第３方向の一端は、上記第１カートリッジの上記第３方向における一端によって定義される。上記第１領域の上記第３方向の上記一端の反対の他端は、上記第２カートリッジの上記第３方向の他端によって定義される。上記第２領域の上記第３方向の一端は、上記搬送路の上記第３方向における一端によって定義される。上記第２領域の上記第３方向の上記一端の反対の他端は、上記切断部の上記第３方向の他端によって定義される。上記第１領域は、上記第３方向の上記一端から上記他端までの上記第３方向に沿った距離のうち最大の第１最大距離を有する。上記第２領域は、上記第３方向の上記一端から上記他端までの上記第３方向に沿った距離のうち最大の第２最大距離を有する。上記第１最大距離よりも上記第２最大距離が大きい場合、上記第２領域の上記第３方向の上記一端よりも上記第１領域の上記第３方向の上記一端の方が上記第３方向の上記他端側に位置し、かつ上記第２領域の上記第３方向の上記他端よりも上記第１領域の上記第３方向の上記他端の方が上記第３方向の上記一端側に位置する。上記第２最大距離よりも上記第１最大距離が大きい場合、上記第１領域の上記第３方向の上記一端よりも上記第２領域の上記一端の方が上記第３方向の上記他端側に位置し、かつ上記第１領域の上記第３方向の上記他端よりも上記第２領域の上記第３方向の上記他端の方が上記第３方向の上記一端側に位置する。
【０００７】
本体の開口から第１カートリッジおよび第２カートリッジを独立して交換できるので、第１シートおよび第２シートの組み合わせがユーザによって選択可能である。また、第１カートリッジおよび第２カートリッジが第３方向に並んでいるので、第１方向における装置の大型化が抑制される。さらに、第１領域が第２領域よりも上方に位置するので、第３方向における装置の大型化が抑制される。さらに、第１領域および第２領域が上記の条件に配置されることにより、第３方向における装置のサイズは、第１領域または第２領域のうち大きい方の領域のサイズに基づいて構成される。したがって、小さい方の領域のサイズが装置のサイズに影響しないので、第３方向における装置の大型化が抑制される。
【０００８】
(2) 上記第１最大距離は、上記第２最大距離よりも小さく、上記第３方向において、上記第１領域の上記一端は、上記第２領域の上記一端よりも上記他端側に位置し、上記第１領域の上記他端は、上記第２領域の上記他端よりも上記一端側に位置してもよい。
【０００９】
(3) 上記本体に装着された状態における上記第１カートリッジおよび上記第２カートリッジは、上記搬送路よりも上方に位置しており、上記第１ロールの軸および上記第２ロールの軸は、上記第２領域の上記第３方向の上記一端よりも上記他端側、かつ上記第２領域の上記第３方向の上記他端よりも上記一端側に位置してもよい。
【００１０】
本体において、第１ロールの第３方向の一端側にスペースがあり、第２ロールの第３方向の他端側にスペースがあるので、装置の小型化と第１ロールまたは第２ロールの大径化を両立できる。
（【００１１】以降は省略されています）
