公開番号2025072296
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2024164283
出願日2024-09-20
発明の名称発光モジュール、およびスマートフォン
出願人日亜化学工業株式会社
代理人弁理士法人ITOH
主分類F21V 3/00 20150101AFI20250430BHJP(照明)
要約【課題】容易に組立可能な発光モジュールを提供する。
【解決手段】発光モジュールは、基板と、前記基板上に配置される光源と、前記基板上において前記光源と離隔して配置される電子部品と、第1レンズと前記第1レンズを支持し、且つ光拡散物質を有する第1支持部とを含み、前記光源と前記電子部品とを覆う第1透光性部材と、を有し、前記第1支持部の光拡散性は、前記第1レンズの光拡散性よりも高く、上面視において、前記第1レンズは前記光源と重なり、前記第1支持部は前記電子部品と重なる。
【選択図】図2A
特許請求の範囲【請求項１】
基板と、
前記基板上に配置される光源と、
前記基板上において前記光源と離隔して配置される電子部品と、
第１レンズと前記第１レンズを支持し、且つ光拡散物質を有する第１支持部とを含み、前記光源と前記電子部品とを覆う第１透光性部材と、を有し、
前記第１支持部の光拡散性は、前記第１レンズの光拡散性よりも高く、
上面視において、前記第１レンズは前記光源と重なり、前記第１支持部は前記電子部品と重なる、発光モジュール。
続きを表示（約 970 文字）【請求項２】
前記第１支持部は、前記光拡散物質が前記第１支持部の上面及び下面の少なくとも一方に配置される、請求項１に記載の発光モジュール。
【請求項３】
前記第１支持部は、内部に前記光拡散物質を含む、請求項１に記載の発光モジュール。
【請求項４】
前記第１レンズ及び前記第１支持部は、それぞれの界面で直接接合された成形体を構成している、請求項３に記載の発光モジュール。
【請求項５】
前記第１レンズと前記第１支持部との界面において、前記第１レンズには、第１の接合部が設けられ、前記第１支持部には、前記第１の接合部に嵌合する第２の接合部が設けられている、請求項４に記載の発光モジュール。
【請求項６】
前記第１支持部は、上面視において、前記光源における発光領域の外縁と重なる、請求項１に記載の発光モジュール。
【請求項７】
前記第１支持部は、前記第１支持部の上面及び下面の少なくとも一方に配置された環状の凸部を含む、請求項１に記載の発光モジュール。
【請求項８】
前記第１レンズは両凸レンズであり、
前記第１レンズにおける前記光源に対向する面は、前記第１レンズの光軸から離れるほど前記光源との間の距離が長くなる、請求項１に記載の発光モジュール。
【請求項９】
第２レンズと、前記第２レンズを支持する第２支持部と、を含む第２透光性部材を有し、
前記第２レンズは、上面視において、前記第１レンズと重なり、
前記第１支持部は、上面視において、前記基板と重なり、
前記第２支持部の少なくとも一部は、上面視において、前記基板の外側に位置し、
前記第２支持部の光拡散性は、前記第１レンズの光拡散性よりも高い、請求項１に記載の発光モジュール。
【請求項１０】
前記光源は、少なくとも１つの発光部を備え、
前記発光部は、
発光素子と、
前記発光素子の上に配置された波長変換部材と、
前記発光素子の側面及び前記波長変換部材の側面のそれぞれを被覆する被覆部材と、を有する、請求項１に記載の発光モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光モジュール、およびスマートフォンに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）等の発光素子を有する発光モジュールが幅広く使用されている。例えば、特許文献１には、基板上に設けられた発光素子及び電子部品と、発光素子及び電子部品と対向する位置に発光素子及び電子部品から離隔して設けられたレンズと、レンズと電子部品との間に配置され、着色物質を含有するマスキング樹脂等の被覆部材と、を備える発光モジュールが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１８１０２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示に係る実施形態は、容易に組立可能な発光モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の一実施形態に係る発光モジュールは、基板と、前記基板上に配置される光源と、前記基板上において前記光源と離隔して配置される電子部品と、第１レンズと前記第１レンズを支持し、且つ光拡散物質を有する第１支持部とを含み、前記光源と前記電子部品とを覆う第１透光性部材と、を有し、前記第１支持部の光拡散性は、前記第１レンズの光拡散性よりも高く、上面視において、前記第１レンズは前記光源と重なり、前記第１支持部は前記電子部品と重なる。
【発明の効果】
【０００６】
本開示の実施形態によれば、容易に組立可能な発光モジュールを提供することができる。
【図面の簡単な説明】
【０００７】

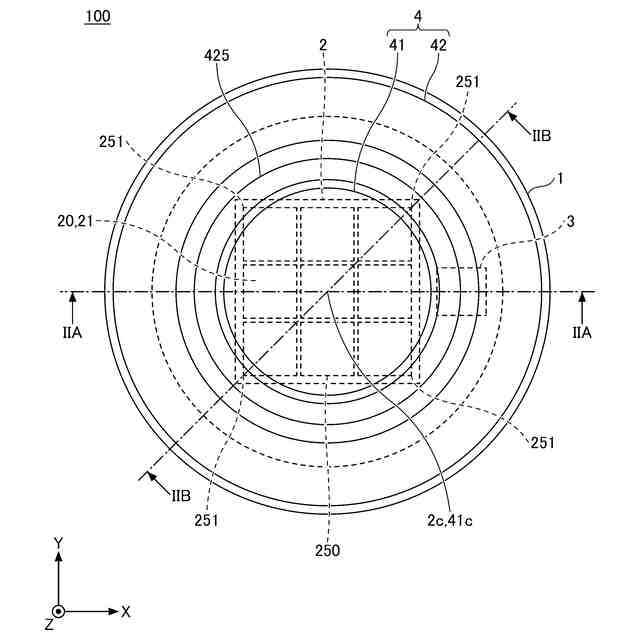

第１実施形態に係る発光モジュールの模式的上面図である。

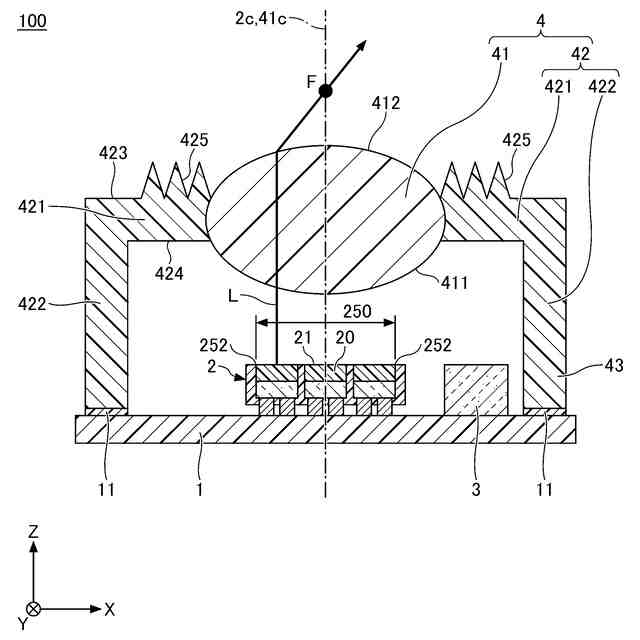

図１におけるIIＡ－IIＡ線の模式的断面図である。

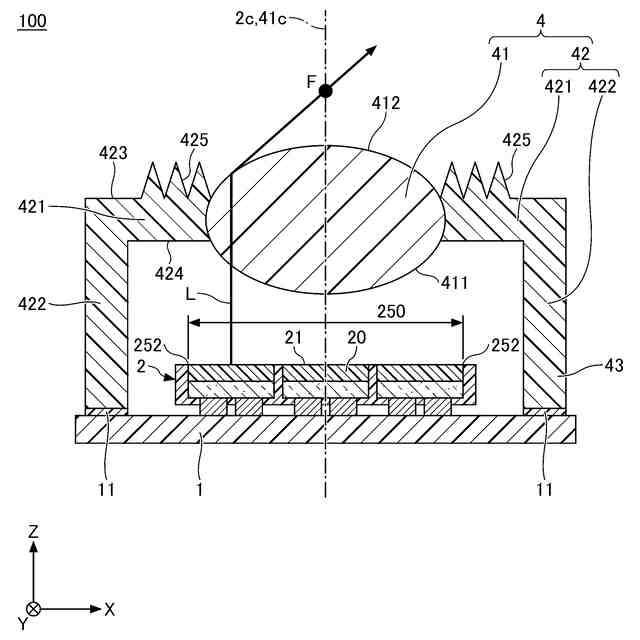

図１におけるIIＢ－IIＢ線の模式的断面図である。

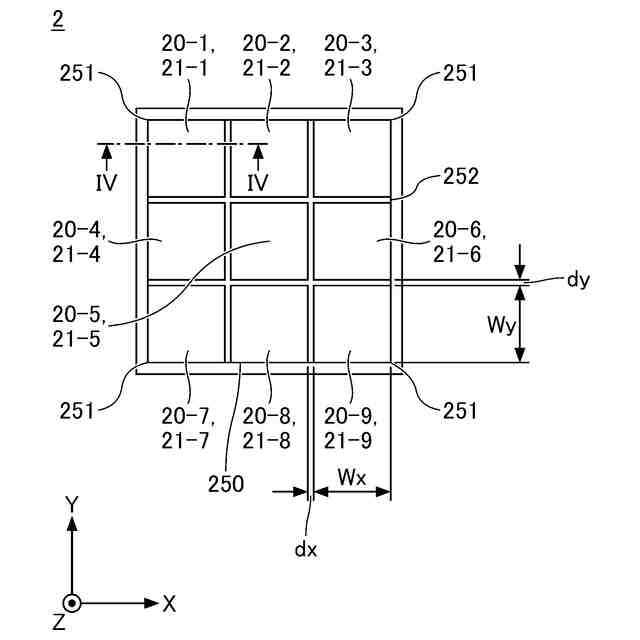

第１実施形態に係る発光モジュールが備える光源の模式的上面図である。

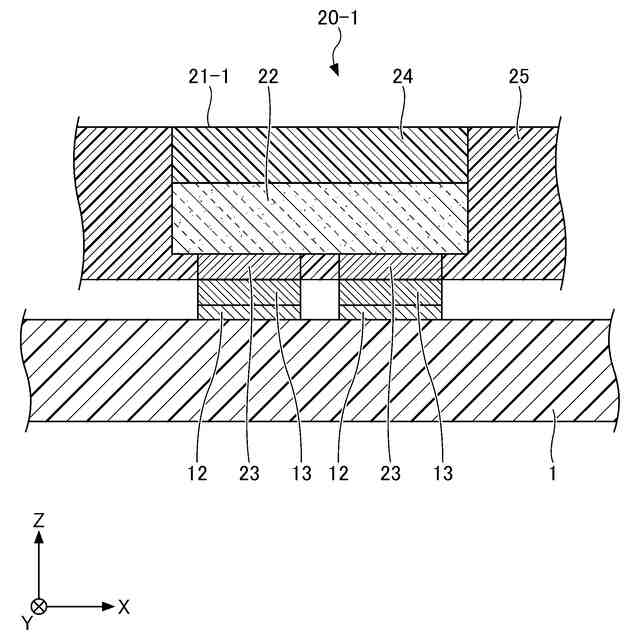

図３におけるIV－IV線の模式的断面図である。

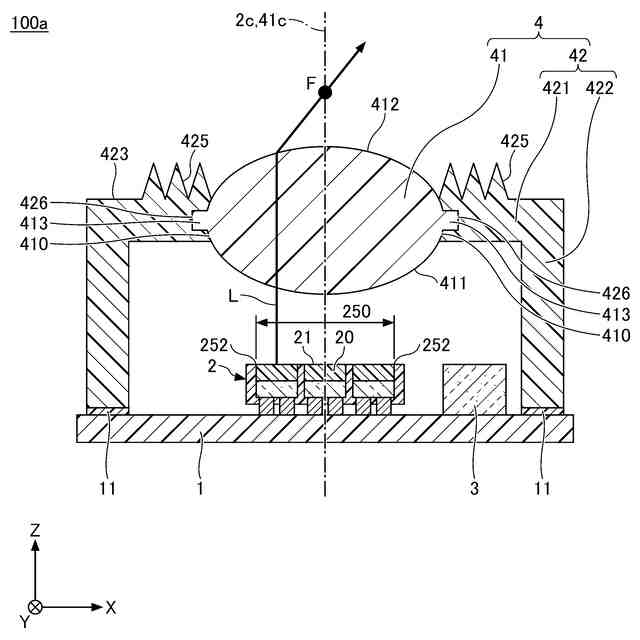

第１実施形態の第１変形例に係る発光モジュールの模式的断面図である。

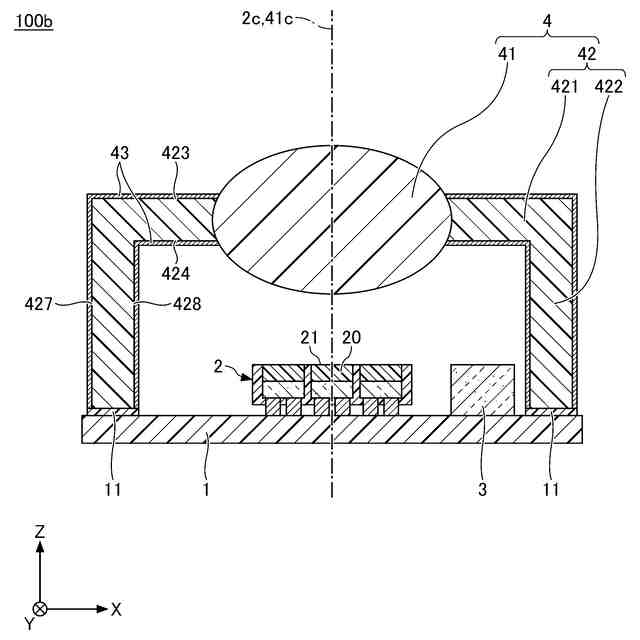

第１実施形態の第２変形例に係る発光モジュールの模式的断面図である。

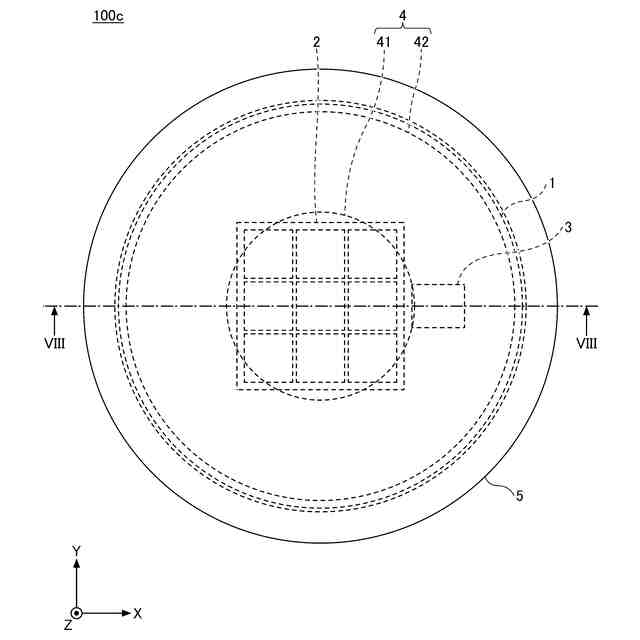

第２実施形態に係る発光モジュールの模式的上面図である。

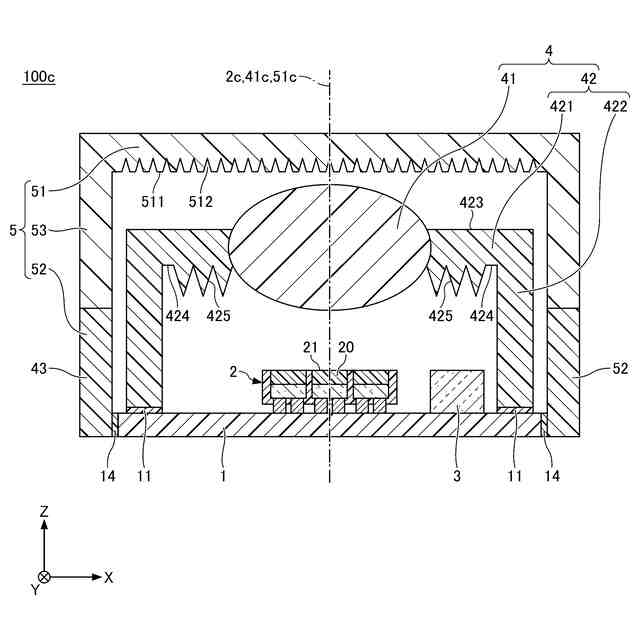

図７におけるVIII－VIII線の模式的断面図である。
第３実施形態に係るスマートフォンの模式的背面図である。
第３実施形態に係るスマートフォンが備える発光モジュールの模式的断面図であって、図９におけるX－X線の模式的断面図である。
第３実施形態に係るスマートフォンが備える発光モジュールの第１変形例の模式的断面図である。
第３実施形態に係るスマートフォンが備える発光モジュールの第２変形例の模式的断面図である。
【発明を実施するための形態】
【０００８】
本開示の実施形態に係る発光モジュールについて図面を参照しながら詳細に説明する。但し、以下に示す形態は、本実施形態の技術思想を具現化するための発光モジュールを例示するものであって、以下に限定するものではない。また、実施形態に記載されている構成部の寸法、材質、形状、その相対的配置等は、特定的な記載がない限り、本開示の範囲をそれのみに限定する趣旨ではなく、単なる説明例にすぎない。なお、各図面が示す部材の大きさ、位置関係等は、説明を明確にするため誇張していることがある。また、以下の説明において、同一の名称、符号については同一もしくは同質の部材を示しており詳細説明を適宜省略する。断面図として、切断面のみを示す端面図を用いる場合がある。
【０００９】
以下に示す図においてＸ軸、Ｙ軸及びＺ軸により方向を示す場合がある。Ｘ軸、Ｙ軸及びＺ軸は相互に直交する方向である。Ｘ軸に沿うＸ方向及びＹ軸に沿うＹ方向は、実施形態に係る発光モジュールが備える発光部の発光面に沿う方向を示すものとする。Ｚ軸に沿うＺ方向は、上記発光面に直交する方向を示すものとする。すなわち、発光部の発光面はＸＹ平面に平行であり、Ｚ軸はＸＹ平面に直交する。
【００１０】
Ｘ方向で矢印が向いている方向を＋Ｘ側、＋Ｘ側の反対側を－Ｘ側と表記する。Ｙ方向で矢印が向いている方向を＋Ｙ側、＋Ｙ側の反対側を－Ｙ側と表記する。Ｚ方向で矢印が向いている方向を＋Ｚ側、＋Ｚ側の反対側を－Ｚ側と表記する。実施形態では、発光モジュールが備える発光部は一例として＋Ｚ側に光を出射するものとする。また実施形態の用語における上面視とは、実施形態に係る発光モジュールが備える第１レンズの出射面側から対象物を見ることをいう。なお、本明細書では、上から直接視認できる部分に加えて、上から直接視認できない部分についても、上面視という用語を用いて、透過して見えるかのように説明することがある。該第１レンズの出射面は、実施形態に係る発光モジュールが備える光源から出射された光が該第１レンズを通って出射される面を指す。但し、これらのことは、実施形態に係る発光モジュールの使用時における向きを制限するものではなく、実施形態に係る発光モジュールの向きは任意である。
（【００１１】以降は省略されています）
