発明の名称乗物用灯具
出願人株式会社小糸製作所
代理人個人,個人
主分類F21S 43/27 20180101AFI20250306BHJP(照明)
要約【課題】アウターレンズの取り外し方法が分かり難く、かつ、アウターレンズの着脱が容易な乗物用灯具を提供する。

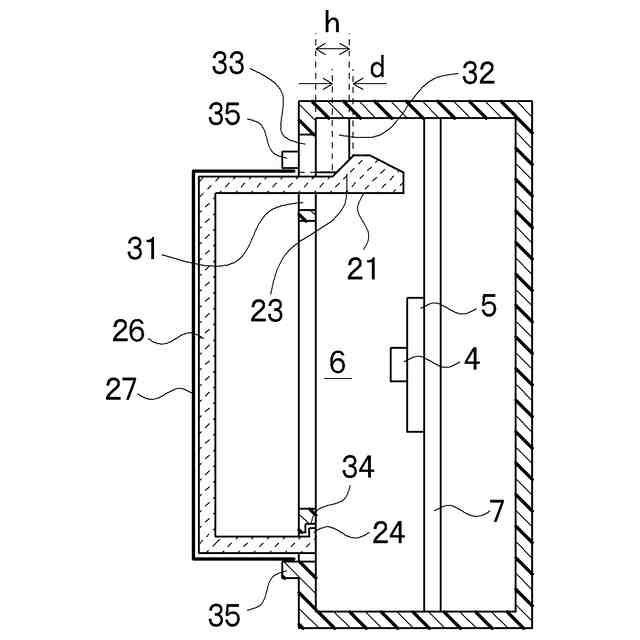

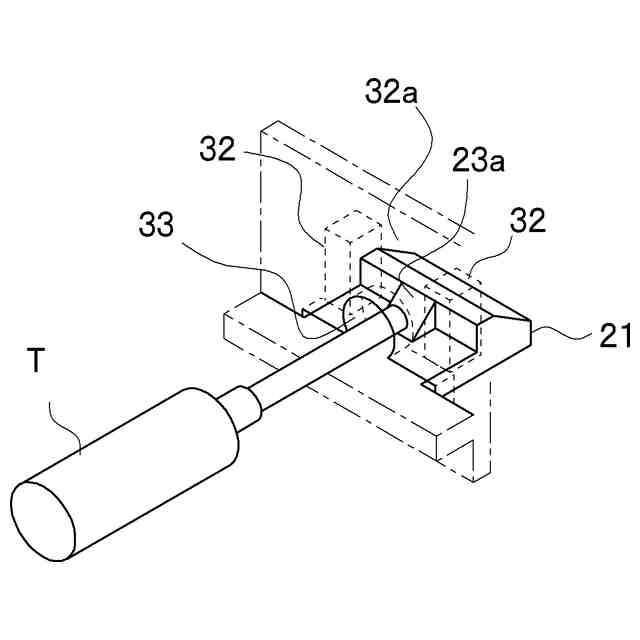

【解決手段】本開示の乗物用灯具1は、LED4と、LED4を収容するハウジング3と、ハウジング3に着脱可能に取り付けられるアウターレンズ2を備える。アウターレンズ2は、ハウジングに向けて伸びるランス21を有し、ランス21は、係止部22と、係止部22に形成されたリブ23を有する。ハウジング3は、係止部22により係止される被係止部32を含み、被係止部32は、リブ23を受け入れるスリット32aを含む。ハウジング3に、スリット32aと連通する開口部33を形成する。
【選択図】図7
特許請求の範囲【請求項１】
光源と、前記光源を収容するハウジングと、前記ハウジングに着脱可能に取り付けられるアウターレンズと、を備え、
前記アウターレンズが、前記ハウジングに向けて伸びるランスを含み、
前記ランスが、係止部と、前記係止部に形成されたリブと、を含み、
前記ハウジングが、前記係止部により係止される被係止部を含み、
前記被係止部は、前記リブを受け入れるスリットを含み、
前記ハウジングに、前記スリットと連通する開口部を形成したことを特徴とする乗物用灯具。
続きを表示（約 270 文字）【請求項２】
前記リブは、前記ランスの基端部から先端部に向けて高くなる傾斜面を含む、請求項１に記載の乗物用灯具。
【請求項３】
前記ハウジングが、前記ランスを挿通させる挿通孔を含む、請求項１に記載の乗物用灯具。
【請求項４】
前記被係止部は、前記挿通孔の周縁部に設けられた、請求項３に記載の乗物用灯具。
【請求項５】
前記アウターレンズが、前記ハウジングに向けて延びる複数のランスを含み、
前記複数のランスのうち少なくとも一つのランスに前記リブを設けた、請求項１に記載の乗物用灯具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、着脱可能なアウターレンズを備えた乗物用灯具に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

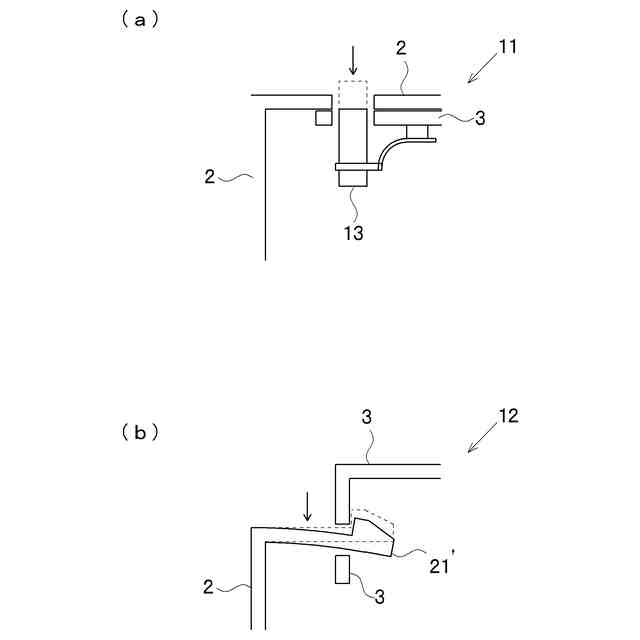

従来、乗物用灯具において、簡単な操作でアウターレンズを着脱でき、ＬＥＤ等の内部部品を交換できる乗物用灯具の技術が知られている。例えば、図８（ａ）に示すように、ハウジング３にノッチ１３を設け、ノッチ１３を押圧することにより、ハウジング３にアウターレンズ２を着脱できる乗物用灯具１１が提案されている。また、図８（ｂ）に示すように、アウターレンズ２にランス２１’を設け、ランス２１’を係止又は係止解除することにより、ハウジング３にアウターレンズ２を着脱できる乗物用灯具１２が提案されている。
【先行技術文献】
【特許文献】
【０００３】
実開平５－１１２０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の乗物用灯具１１，１２によれば、アウターレンズ２の取り外し方法が分かり易いため、公共用乗物に使用すると、乗物の利用者によって容易にアウターレンズ２を持ち去られてしまうおそれがあった。一方、取り外しを難しくすると、部品交換に手間がかかるという問題が生じる。
【０００５】
そこで、本開示の目的は、アウターレンズの取り外し方法が分かり難く、かつ、アウターレンズの着脱が容易な乗物用灯具を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の乗物用灯具は、以下の特徴を備える。

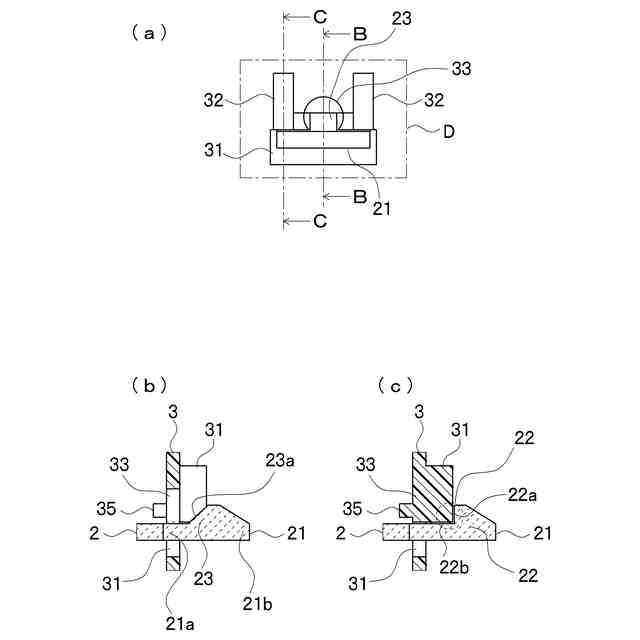

（１）光源と、光源を収容するハウジングと、ハウジングに着脱可能に取り付けられるアウターレンズと、を備え、アウターレンズが、ハウジングに向けて伸びるランスを含み、ランスが、係止部と、係止部に形成されたリブと、を含み、ハウジングが、係止部により係止される被係止部を含み、被係止部は、リブを受け入れるスリットを含み、ハウジングに、スリットと連通する開口部を形成する。
【０００７】

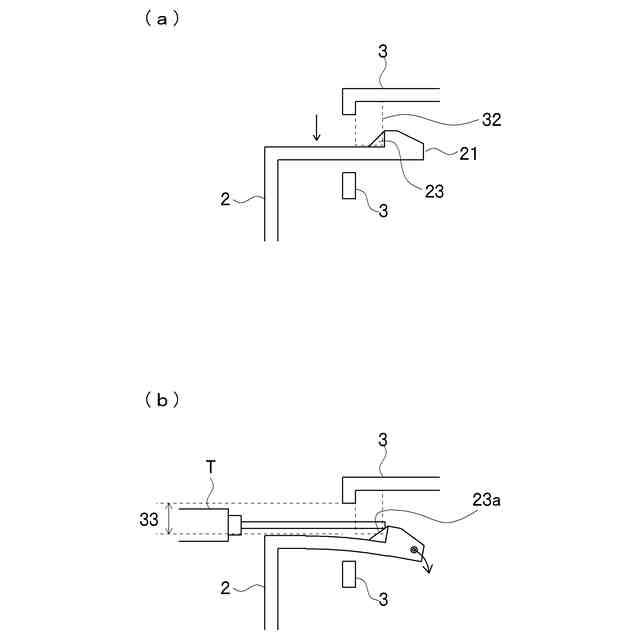

（２）上記（１）の場合に、リブは、ランスの基端部から先端部に向けて高くなる傾斜面を含むように構成できる。
【０００８】
（３）上記（１）又は（２）の場合に、ハウジングが、ランスを挿通させる挿通孔を含むように構成できる。
【０００９】
（４）上記（３）の場合に、被係止部は、挿通孔の周縁部に設けることができる。
【００１０】

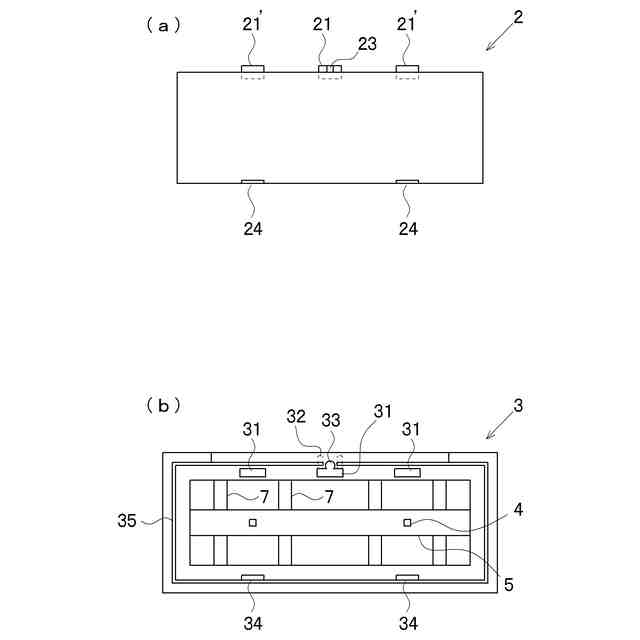

（５）上記（１）～（４）の何れか一つの場合に、アウターレンズが、ハウジングに向けて延びる複数のランスを含み、複数のランスのうち少なくとも一つのランスにリブを設けることができる。
【発明の効果】
