公開番号
2025040817
公報種別
公開特許公報(A)
公開日
2025-03-25
出願番号
2023147855
出願日
2023-09-12
発明の名称
照明装置
出願人
東芝ライテック株式会社
代理人
個人
,
個人
主分類
F21V
23/04 20060101AFI20250317BHJP(照明)
要約
【課題】無線通信品質を向上できる照明装置を提供する。
【解決手段】器具本体11は、金属製の長尺な箱形で、一面に開口部19が設けられる。光源ユニット12は、器具本体11に着脱可能に取り付けられて開口部19に配置される長尺な金属製のシャーシ46と、シャーシ46に配置された光源47と、光源47を覆ってシャーシ46に取り付けられた透光カバー48とを有する。シャーシ46の長手方向に交差する短手方向の幅は器具本体11の開口部19の短手方向の幅よりも小さく、シャーシ46の短手方向の両側部と器具本体11の短手方向の両側部との間に隙間70が設けられるとともに、隙間70を透光カバー48で覆う。無線通信ユニット28は、器具本体11の内側と光源ユニット12のシャーシ46との間で、器具本体11の短手方向に中央よりも一側にずれた位置に配置される。
【選択図】図3
特許請求の範囲
【請求項1】
長尺な箱形で一面に開口部が設けられた金属製の器具本体と;
前記器具本体に着脱可能に取り付けられて前記開口部に配置される長尺な金属製のシャーシと、このシャーシに配置された光源と、この光源を覆って前記シャーシに取り付けられた透光カバーとを有し、前記シャーシの長手方向に交差する短手方向の幅が前記器具本体の前記開口部の短手方向の幅よりも小さく、前記シャーシの短手方向の両側部と前記器具本体の短手方向の両側部との間に隙間が設けられるとともに、前記隙間を前記透光カバーで覆う光源ユニットと;
前記器具本体の内側と前記光源ユニットの前記シャーシとの間で、前記器具本体の短手方向に中央よりも一側にずれた位置に配置された無線通信ユニットと;
を備えることを特徴とする照明装置。
続きを表示(約 81 文字)
【請求項2】
前記無線通信ユニットは、アンテナを有し、このアンテナが前記隙間に対向されている
ことを特徴とする請求項1に記載の照明装置。
発明の詳細な説明
【技術分野】
【0001】
本発明の実施形態は、照明装置に関する。
続きを表示(約 1,000 文字)
【背景技術】
【0002】
従来、無線ユニットを備えた照明装置が知られている。このような照明装置では、金属製の器具本体の側面部に切欠部などを設けて無線ユニットを配置することで、無線ユニットによる無線通信品質を向上させているが、器具本体に切欠部など設けることなく、無線通信品質を向上させることが望まれる。
【先行技術文献】
【特許文献】
【0003】
特開2020-191217号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明が解決しようとする課題は、無線通信品質を向上できる照明装置を提供することにある。
【課題を解決するための手段】
【0005】
実施形態の照明装置は、器具本体と、光源ユニットと、無線通信ユニットと、を備える。器具本体は、金属製の長尺な箱形で、一面に開口部が設けられる。光源ユニットは、器具本体に着脱可能に取り付けられて開口部に配置される長尺な金属製のシャーシと、シャーシに配置された光源と、光源を覆ってシャーシに取り付けられた透光カバーとを有する。シャーシの長手方向に交差する短手方向の幅は器具本体の開口部の短手方向の幅よりも小さく、シャーシの短手方向の両側部と器具本体の短手方向の両側部との間に隙間が設けられるとともに、隙間を透光カバーで覆う。無線通信ユニットは、器具本体の内側と光源ユニットのシャーシとの間で、器具本体の短手方向に中央よりも一側にずれた位置に配置される。
【発明の効果】
【0006】
実施形態によれば、無線通信品質の向上が期待できる。
【図面の簡単な説明】
【0007】

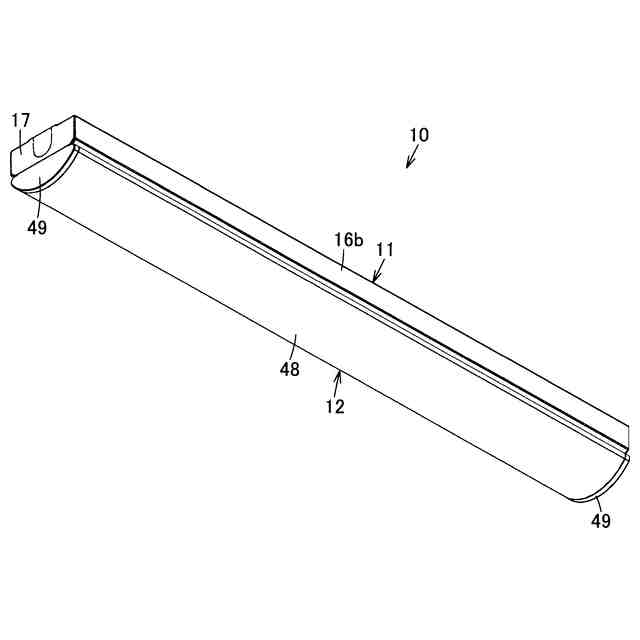

一実施形態を示す照明装置の斜視図である。

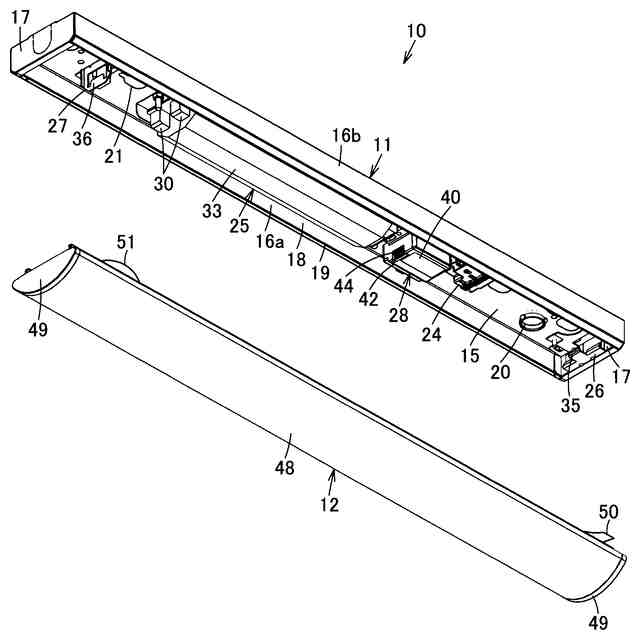

同上照明装置の分解斜視図である。

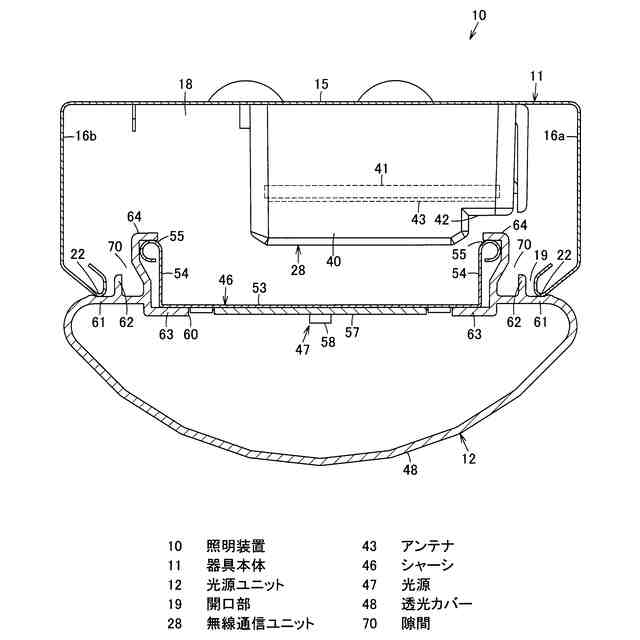

同上照明装置の概略断面図である。

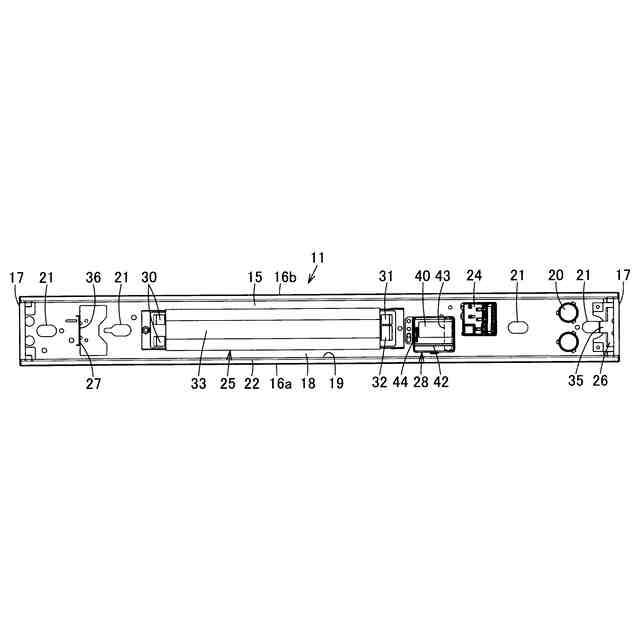

同上照明装置の器具本体の底面図である。
【発明を実施するための形態】
【0008】
以下、一実施形態を、図面を参照して説明する。
【0009】
図1ないし図4に照明装置10を示す。照明装置10は、長尺なベースライトであって、設置面である例えば天井面に設置される天井直付形照明装置である。
【0010】
照明装置10は、天井面に設置される長尺な器具本体11と、この器具本体11の下面側に着脱可能に取り付けられる長尺な光源ユニット12と、を備えている。
(【0011】以降は省略されています)
