公開番号2025072194
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182785
出願日2023-10-24
発明の名称脱気装置及び液体吐出装置
出願人京セラドキュメントソリューションズ株式会社
代理人個人
主分類B41J 2/19 20060101AFI20250430BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】気液分離膜を用いた脱気装置の気泡除去性能を向上させることを目的とする。

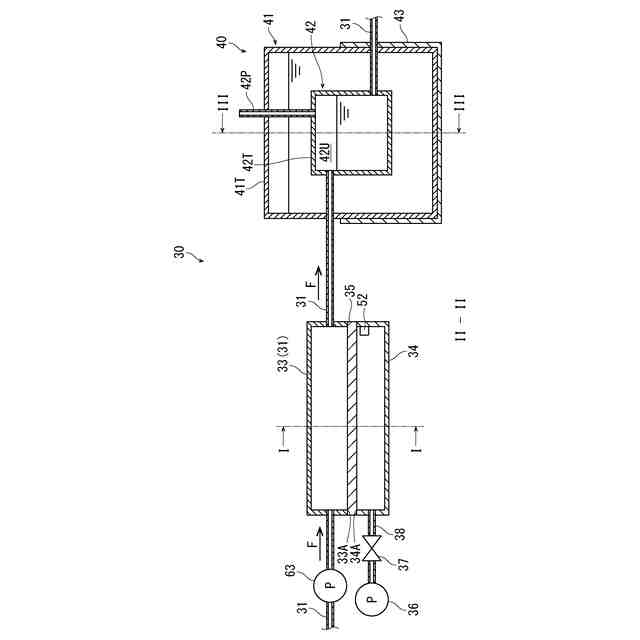

【解決手段】脱気装置30は、液体(例えば、インク)が流れる流路31と、流路31に接する減圧室34と、流路31と減圧室34との境界部に設けられ、気体を透過する気液分離膜35と、減圧室34を減圧する減圧ポンプ36と、液体から気泡を除去する気泡除去部40と、を備え、気泡除去部40は、流路31を流れる液体を一時的に貯留し、液面が大気に開放されている貯留部42と、貯留部42に対して超音波を発生する超音波発生装置43と、を備える。
【選択図】図3

特許請求の範囲【請求項１】
液体が流れる流路と、
前記流路に接する減圧室と、

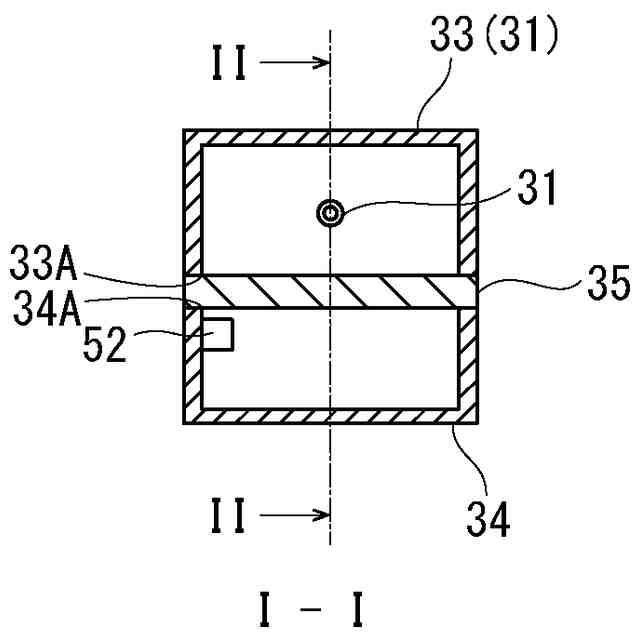

前記流路と前記減圧室との境界部に設けられ、気体を透過する気液分離膜と、
前記減圧室を減圧する減圧ポンプと、
液体から気泡を除去する気泡除去部と、を備え、
前記気泡除去部は、
前記流路を流れる液体を一時的に貯留し、液面が大気に開放されている貯留部と、
前記貯留部に対して超音波を発生する超音波発生装置と、を備えることを特徴とする脱気装置。
続きを表示（約 300 文字）【請求項２】

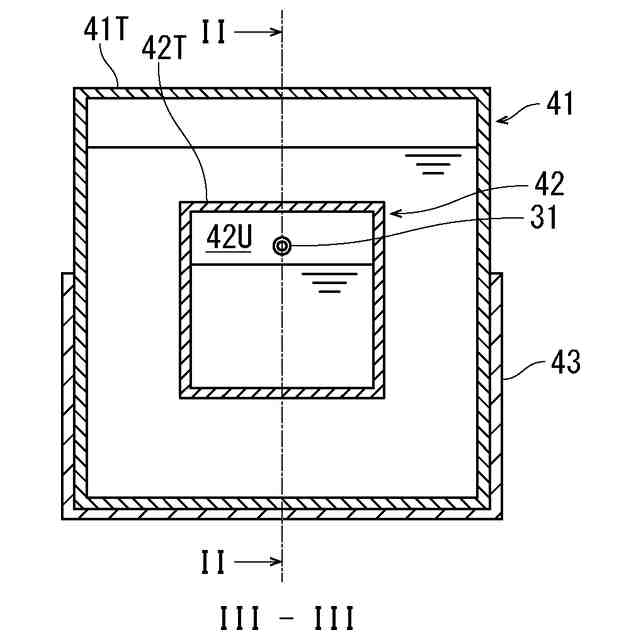

前記気泡除去部は、超音波を伝搬する液状の媒質を収容する液槽を備え、
前記貯留部は、前記液槽内の前記媒質に浸漬され、
前記超音波発生装置は、前記液槽内の前記媒質を介して前記貯留部に超音波を伝搬させることを特徴とする請求項１に記載の脱気装置。
【請求項３】
前記気泡除去部は、前記減圧室の上流側と下流側とに設けられていることを特徴とする請求項１に記載の脱気装置。
【請求項４】
請求項１乃至３のいずれか１項に記載の脱気装置と、
前記流路から供給される液体を吐出するインクジェットヘッドと、を備えることを特徴とする液体吐出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体を脱気する脱気装置及び脱気装置を備える液体吐出装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

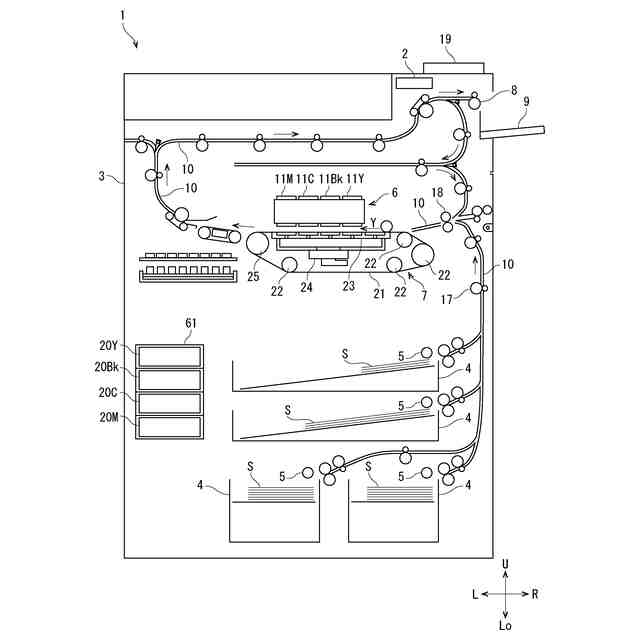

インクジェット記録装置において、インク中の溶存空気量が多くなると、インクジェットヘッドの内部で気泡が発生し、吐出不良を起こすおそれがある。そこで、従来、インク中の溶存空気量を減少させる技術が検討されている。例えば、特許文献１、２には、インクの流路に接続された中空糸膜を収容する減圧室と、真空ポンプで減圧室を減圧することで中空糸膜の内部のインクを脱気する構成が記載されている。特許文献３には、液体内の空気を取り除くための脱泡室と、脱泡室を減圧する減圧室と、を備え、脱泡室と減圧室との間の壁が気体を透過可能である構成が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１４７３６５号公報
特開２０１９－２１７７１２号公報
特開２０１０－４６８２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１、２に記載されている中空糸膜は、気体を分離する性能が高い反面、耐久性が低いという問題がある。特許文献３に記載されている気体を透過する壁は、中空糸膜よりも耐久性が高く、低コストであるという利点があるが、水系インクを用いる場合、中空糸膜と比べてインク中の水分が気化した水蒸気が透過されやすいため、インクの粘度が高くなるという問題がある。
【０００５】
また、特許文献１乃至３に記載されている気体を分離する部材（以下、気液分離膜という。）は、液体に溶存している気体を除去する性能は高いが、気泡を除去する性能は低い。気泡を除去する性能を向上させるには、気液分離膜の面積を大きくすることが考えられるが、それでは装置が大型化してしまう。
【０００６】
本発明は、上記事情を考慮し、気液分離膜を用いた脱気装置の気泡除去性能を向上させることを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明に係る脱気装置は、液体が流れる流路と、前記流路に接する減圧室と、前記流路と前記減圧室との境界部に設けられ、気体を透過する気液分離膜と、前記減圧室を減圧する減圧ポンプと、液体から気泡を除去する気泡除去部と、を備え、前記気泡除去部は、前記流路を流れる液体を一時的に貯留し、液面が大気に開放されている貯留部と、前記貯留部に対して超音波を発生する超音波発生装置と、を備える。
【０００８】
前記気泡除去部は、超音波を伝搬する液状の媒質を収容する液槽を備え、前記貯留部は、前記液槽内の前記媒質に浸漬され、前記超音波発生装置は、前記液槽内の前記媒質を介して前記貯留部に超音波を伝搬させてもよい。
【０００９】
前記気泡除去部は、前記減圧室の上流側と下流側とに設けられていてもよい。
【００１０】

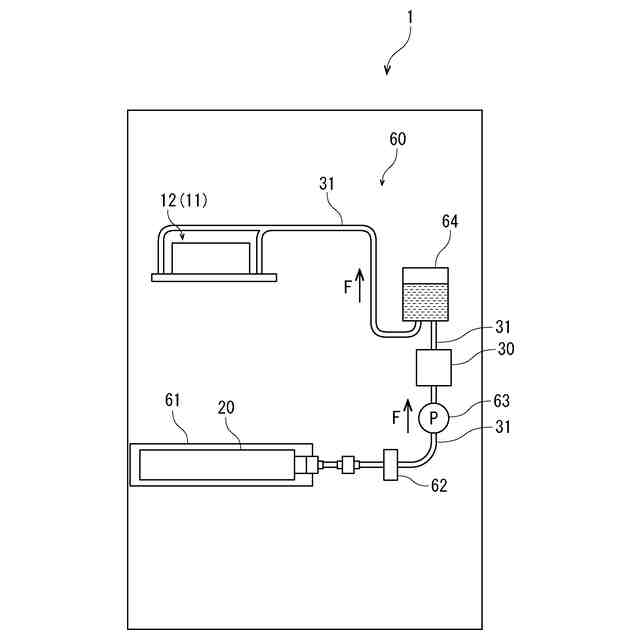

また、本発明に係る液体吐出装置は、前記脱気装置と、前記流路から供給される液体を吐出するインクジェットヘッドと、を備える。
【発明の効果】
（【００１１】以降は省略されています）
