公開番号2025071243
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025025845,2023214935
出願日2025-02-20,2019-12-27
発明の名称画像符号化装置、画像符号化方法、画像符号化プログラム、画像復号装置、画像復号方法及び画像復号プログラム
出願人株式会社JVCケンウッド
代理人
主分類H04N 19/52 20140101AFI20250424BHJP(電気通信技術)
要約【課題】画像符号化及び復号化に適したブロック分割を行うことにより、符号化効率を向
上させる技術を提供する。
【解決手段】画像符号化及び復号化に適したブロック分割を行うことにより、符号化効率
を向上させる技術を提供する。インター予測で用いたインター予測情報を履歴予測動きベ
クトル候補リストに追加する符号化情報格納部と、前記履歴予測動きベクトル候補リスト
から履歴予測動きベクトル候補を導出する履歴予測動きベクトル候補導出部と、前記履歴
予測動きベクトル候補リストから履歴マージ候補を導出する履歴マージ候補導出部とを備
え、前記履歴予測動きベクトル候補導出部、及び履歴マージ候補導出部は、前記履歴予測
動きベクトル候補リストに含まれる候補を互いに異なる順序で参照して履歴予測動きベク
トル候補、または履歴マージ候補とする。

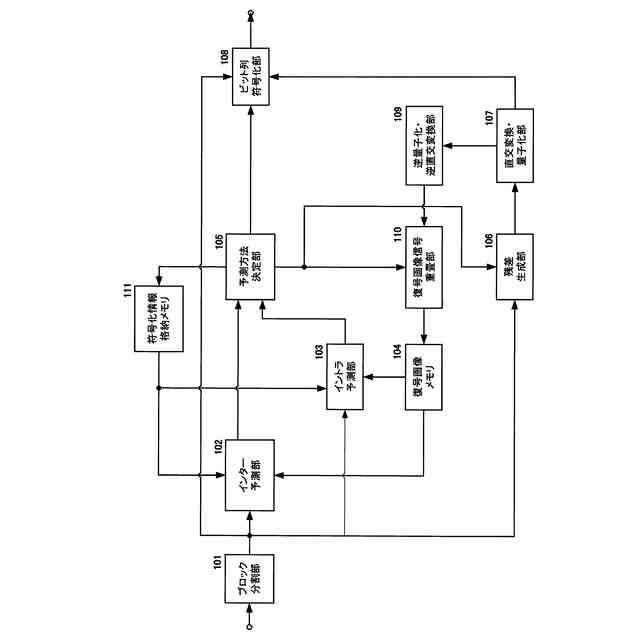

【選択図】図2
特許請求の範囲【請求項１】
動画像の各ピクチャを分割したブロック単位でインター予測情報によるインター予測を用いて前記動画像を符号化してビットストリームを形成する画像符号化装置であって、
インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納部と、
処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出部と、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出部と、
前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出部と、
前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出部と、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出部と、
前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出部と、
前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出部と、
前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択し、前記予測動きベクトルを示す予測動きベクトルインデックスを決定する予測動きベクトル候補選択部と、
前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択し、前記マージ候補を示すマージインデックスを決定するマージ候補選択部と、
前記予測動きベクトルインデックス、または前記マージインデックスを符号化する符号化部と、
を備え、
前記履歴予測動きベクトル候補導出部は、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、
前記履歴マージ候補導出部は、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照することを特徴とする画像符号化装置。
続きを表示（約 5,900 文字）【請求項２】
動画像の各ピクチャを分割したブロック単位でインター予測情報によるインター予測を用いて前記動画像を符号化してビットストリームを形成する画像符号化方法であって、
インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納ステップと、
処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出ステップと、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出ステップと、
前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出ステップと、
前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出ステップと、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出ステップと、
前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出ステップと、
前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出ステップと、
前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択し、前記予測動きベクトルを示す予測動きベクトルインデックスを決定する予測動きベクトル候補選択ステップと、
前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択し、前記マージ候補を示すマージインデックスを決定するマージ候補選択ステップと、
前記予測動きベクトルインデックス、または前記マージインデックスを符号化する符号化ステップと、
を備え、
前記履歴予測動きベクトル候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、
前記履歴マージ候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照することを特徴とする画像符号化方法。
【請求項３】
動画像の各ピクチャを分割したブロック単位でインター予測情報によるインター予測を用いて前記動画像を符号化する画像符号化プログラムであって、
インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納ステップと、
処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出ステップと、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出ステップと、
前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出ステップと、
前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出ステップと、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出ステップと、
前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出ステップと、
前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出ステップと、
前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択し、前記予測動きベクトルを示す予測動きベクトルインデックスを決定する予測動きベクトル候補選択ステップと、
前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択し、前記マージ候補を示すマージインデックスを決定するマージ候補選択ステップと、
前記予測動きベクトルインデックス、または前記マージインデックスを符号化する符号化ステップと、
を備え、
前記履歴予測動きベクトル候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、
前記履歴マージ候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照することを特徴とする画像符号化プログラム。
【請求項４】
動画像の各ピクチャを分割したブロック単位でインター予測情報によるインター予測を用いて前記動画像が符号化されたビット列を復号する画像復号装置であって、
インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納部と、
予測動きベクトルインデックス、またはマージインデックスを復号する復号部と、
処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出部と、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出部と、
前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出部と、
前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出部と、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出部と、
前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出部と、
前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出部と、
前記予測動きベクトルインデックスに基づいて前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択する予測動きベクトル候補選択部と、
前記マージインデックスに基づいて前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択するマージ候補選択部と、
を備え、
前記履歴予測動きベクトル候補導出部は、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、
前記履歴マージ候補導出部は、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照することを特徴とする画像復号装置。
【請求項５】
動画像の各ピクチャを分割したブロック単位でインター予測情報によるインター予測を用いて前記動画像が符号化されたビット列を復号する画像復号方法であって、
インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納ステップと、
予測動きベクトルインデックス、またはマージインデックスを復号する復号ステップと、
処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出ステップと、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出ステップと、
前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出ステップと、
前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出ステップと、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出ステップと、
前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出ステップと、
前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出ステップと、
前記予測動きベクトルインデックスに基づいて前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択する予測動きベクトル候補選択ステップと、
前記マージインデックスに基づいて前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択するマージ候補選択ステップと、
を備え、
前記履歴予測動きベクトル候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、
前記履歴マージ候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照することを特徴とする画像復号方法。
【請求項６】
動画像の各ピクチャを分割したブロック単位でインター予測情報によるインター予測を用いて前記動画像が符号化されたビット列を復号する画像復号プログラムであって、
インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納ステップと、
予測動きベクトルインデックス、またはマージインデックスを復号する復号ステップと、
処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出ステップと、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出ステップと、
前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出ステップと、
前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出ステップと、
前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出ステップと、
前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出ステップと、
前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出ステップと、
前記予測動きベクトルインデックスに基づいて前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択する予測動きベクトル候補選択ステップと、
前記マージインデックスに基づいて前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択するマージ候補選択ステップと、
を備え、
前記履歴予測動きベクトル候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、
前記履歴マージ候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照することを特徴とする画像復号プログラム。
【請求項７】
請求項２に記載された画像符号化方法に従って生成されたビットストリームを記録媒体に格納する格納方法。
【請求項８】
請求項２に記載された画像符号化方法に従って生成されたビットストリームを伝送する伝送方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像をブロックに分割し、予測を行う画像符号化及び復号技術に関する。
続きを表示（約 5,800 文字）【背景技術】
【０００２】
画像の符号化及び復号では、処理の対象となる画像を所定数の画素の集合であるブロッ
クに分割し、ブロック単位で処理をする。適切なブロックに分割し、画面内予測（イント
ラ予測）、画面間予測（インター予測）を適切に設定することにより、符号化効率が向上
する。
【０００３】
動画像の符号化・復号では、符号化・復号済みのピクチャから予測するインター予測に
より符号化効率を向上している。特許文献１には、インター予測の際に、アフィン変換を
適用する技術が記載されている。動画像では、物体が拡大・縮小、回転といった変形を伴
うことは珍しいことではなく、特許文献１の技術を適用することにより、効率的な符号化
が可能となる。
【先行技術文献】
【特許文献】
【０００４】
特開平９－１７２６４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の技術は画像の変換を伴うものであるため、処理負荷が多大
という課題がある。本発明は上記の課題に鑑み、低負荷で効率的な符号化技術を提供する
。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の第１の態様の画像符号化装置は、インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納部と、処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出部と、前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出部と、前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出部と、前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出部と、記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出部と、前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出部と、前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出部と、前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択し、前記予測動きベクトルを示す予測動きベクトルインデックスを決定する予測動きベクトル候補選択部と、前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択し、前記マージ候補を示すマージインデックスを決定するマージ候補選択部と、前記予測動きベクトルインデックス、または前記マージインデックスを符号化する符号化部と、を備え、前記履歴予測動きベクトル候補導出部は、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、前記履歴マージ候補導出部は、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照する。
【０００７】
本発明の第２の態様の画像符号化方法は、インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納ステップと、処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出ステップと、記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出ステップと、前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出ステップと、前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出ステップと、前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出ステップと、前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出ステップと、前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出ステップと、前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択し、前記予測動きベクトルを示す予測動きベクトルインデックスを決定する予測動きベクトル候補選択ステップと、前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択し、前記マージ候補を示すマージインデックスを決定するマージ候補選択ステップと、前記予測動きベクトルインデックス、または前記マージインデックスを符号化する符号化ステップと、を備え、前記履歴予測動きベクトル候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、前記履歴マージ候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照する。
【０００８】
本発明の第３の態様の画像符号化プログラムは、インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納ステップと、処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出ステップと、前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出ステップと、前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出ステップと、前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出ステップと、前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出ステップと、前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出ステップと、前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出ステップと、前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択し、前記予測動きベクトルを示す予測動きベクトルインデックスを決定する予測動きベクトル候補選択ステップと、前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択し、前記マージ候補を示すマージインデックスを決定するマージ候補選択ステップと、前記予測動きベクトルインデックス、または前記マージインデックスを符号化する符号化ステップと、を備え、前記履歴予測動きベクトル候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、前記履歴マージ候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照する。
【０００９】
本発明の第４の態様の画像復号装置は、インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納部と、予測動きベクトルインデックス、またはマージインデックスを復号する復号部と、処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出部と、前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出部と、前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出部と、前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出部と、前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出部と、前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出部と、前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出部と、前記予測動きベクトルインデックスに基づいて前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択する予測動きベクトル候補選択部と、前記マージインデックスに基づいて前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択するマージ候補選択部と、を備え、前記履歴予測動きベクトル候補導出部は、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、
前記履歴マージ候補導出部は、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照する。
【００１０】
本発明の第５の態様の画像復号方法は、動画像の各ピクチャを分割したブロック単位でインター予測情報によるインター予測を用いて前記動画像が符号化されたビット列を復号する画像復号方法であって、インター予測で用いたインター予測情報を履歴予測動きベクトル候補リストに追加する符号化情報格納ステップと、予測動きベクトルインデックス、またはマージインデックスを復号する復号ステップと、処理対象ブロックに隣接するブロックから空間予測動きベクトル候補を導出して、前記空間予測動きベクトル候補を予測動きベクトル候補リストに追加する空間予測動きベクトル候補導出ステップと、前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間予測動きベクトル候補を導出して、前記時間予測動きベクトル候補を前記予測動きベクトル候補リストに追加する時間予測動きベクトル候補導出ステップと、前記履歴予測動きベクトル候補リストから履歴予測動きベクトル候補を導出して、前記履歴予測動きベクトル候補を前記予測動きベクトル候補リストに追加する履歴予測動きベクトル候補導出ステップと、前記処理対象ブロックに隣接するブロックから空間マージ候補を導出して、前記空間マージ候補をマージ候補リストに追加する空間マージ候補導出ステップと、前記処理対象ブロックと同一位置またはその近傍に位置するブロックから時間マージ候補を導出して、前記時間マージ候補を前記マージ候補リストに追加する時間マージ候補導出ステップと、前記履歴予測動きベクトル候補リストから履歴マージ候補を導出して、前記履歴マージ候補をマージ候補として前記マージ候補リストに追加する履歴マージ候補導出ステップと、前記マージ候補リストの中の２つのマージ候補の有する動きベクトルを平均した動きベクトルを有する平均マージ候補を導出して、前記平均マージ候補を前記マージ候補リストに追加する平均マージ候補導出ステップと、前記予測動きベクトルインデックスに基づいて前記予測動きベクトル候補リストからインター予測に用いる予測動きベクトルを選択する予測動きベクトル候補選択ステップと、前記マージインデックスに基づいて前記マージ候補リストからインター予測に用いるインター予測情報を持つマージ候補を選択するマージ候補選択ステップと、を備え、前記履歴予測動きベクトル候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる最も古い候補から新しい候補の順に参照し、前記履歴マージ候補導出ステップは、前記履歴予測動きベクトル候補リストに含まれる新しい候補から古い候補の順に参照する。
（【００１１】以降は省略されています）
