特許ウォッチ

公開番号2025069043
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2024077942,2023178909
出願日2024-05-13,2023-10-17
発明の名称情報処理システム
出願人株式会社昭芝製作所
代理人個人,個人
主分類B21D 37/00 20060101AFI20250422BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】金型の管理や探索の利便性を向上させること。

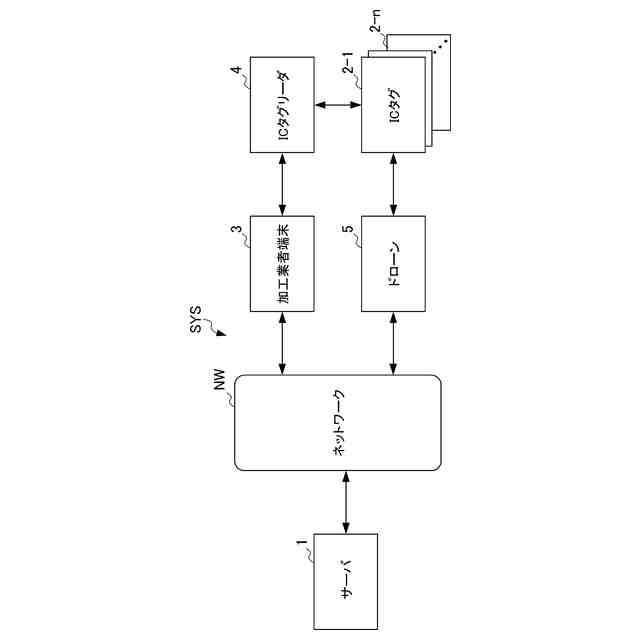

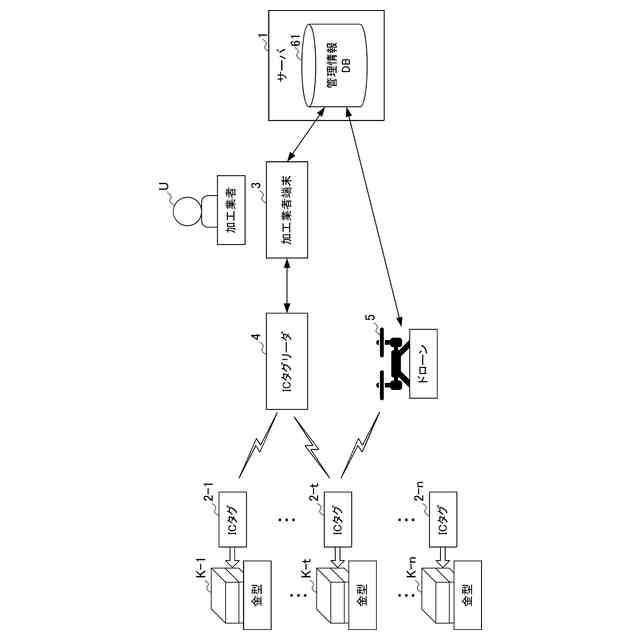

【解決手段】n個(nは2以上の整数値)ICタグ2は、n個の金型Kに夫々付される。ICタグリーダ4は、ICタグ2の出力信号を受信する。サーバ1はICタグリーダ4により受信された出力信号に基づいて、n個の金型を管理するための処理を実行する。加工業者端末3は、サーバ1による処理結果に基づいてn個の金型Kに関する情報を表示する

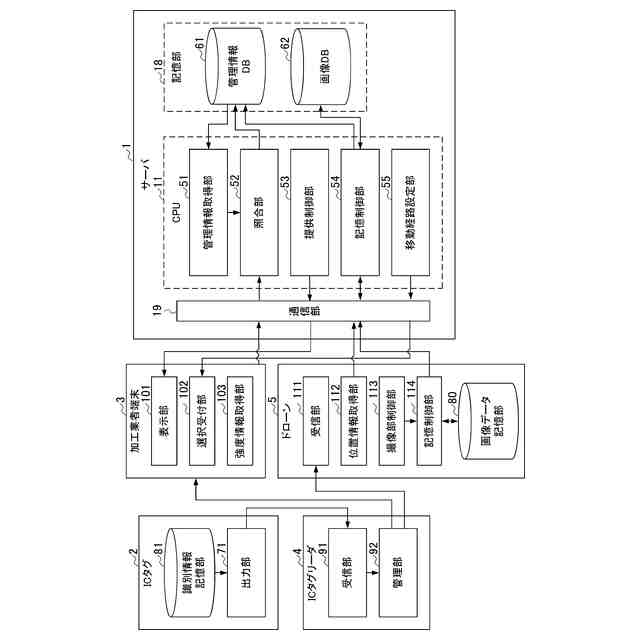

サーバ1の照合部52は、ICタグリーダ4により受信された出力信号と、金型Kの管理情報とを照合する。提供制御部53は、照合部52により照合された照合結果に基づいて、金型Kに関する情報を提供する制御を実行する。
【選択図】図4
特許請求の範囲【請求項１】
ｎ個（ｎは２以上の整数値）の金型に夫々付されたｎ個のＩＣタグと、
前記ＩＣタグの出力信号を受信するＩＣタグリーダと、
前記ＩＣタグリーダにより受信された前記出力信号に基づいて、前記ｎ個の金型を管理するための処理を実行するサーバと、
前記サーバによる処理結果に基づいて前記ｎ個の金型に関する情報を表示する情報端末と、
を備える情報処理システムであって、
前記ｎ個のＩＣタグは、
前記ｎ個のＩＣタグが付された前記ｎ個の金型を識別する識別情報を記憶する記憶手段と、
当該識別情報に対応した出力信号を出力する出力手段と、
を有し、
前記ＩＣタグリーダは、
前記ｎ個のＩＣタグのうちｍ個（ｍは１以上ｎ以下の整数値）のＩＣタグから出力された出力信号を受信する受信手段、
を有し、
前記サーバは、
前記ｎ個の金型の前記識別情報に紐づけられた前記ｎ個の金型の管理内容に関する管理情報を取得する管理情報取得手段と、
前記ＩＣタグリーダにより受信された前記出力信号と、前記管理情報とを照合する照合手段と、
前記照合手段により照合された照合結果に基づいて、前記金型に関する情報を提供する制御を実行する提供制御手段と、
を有し、
前記情報端末は、
前記提供制御手段による制御に基づいて、前記金型に関する情報を表示する表示手段、
を有する情報処理システム。
続きを表示（約 2,600 文字）【請求項２】
ｎ個（ｎは２以上の整数値）の金型に夫々付されたｎ個のＩＣタグと、
前記ＩＣタグの出力信号を受信するＩＣタグリーダと、
前記ＩＣタグリーダにより受信された出力信号に基づいて前記ｎ個の金型の少なくとも一部に関する情報を表示する情報端末と、
を備える情報処理システムであって、
前記ｎ個のＩＣタグは、
前記ＩＣタグが付された所定金型を識別する識別情報を記憶する記憶手段と、
当該識別情報に対応した出力信号を出力する出力手段と、
を有し、
前記ＩＣタグリーダは、
前記ｎ個のＩＣタグのうち所定ＩＣタグから出力された出力信号を受信し、当該出力信号の強度を検知する受信手段、
を有し、
前記情報端末は、
前記ｎ個の金型のうち、探索対象とする対象金型の選択を受付ける選択受付手段と、
選択された前記対象金型を前記所定ＩＣタグとして受信された前記出力信号の強度に関する強度情報を取得する強度情報取得手段と、
前記強度情報に基づいて変化された図形を少なくとも含む前記金型に関する情報を表示する表示手段、
を有する情報処理システム。
【請求項３】
ｎ個（ｎは２以上の整数値）の金型に夫々付されたｎ個のＩＣタグと、
前記ＩＣタグの出力信号を受信するＩＣタグリーダ及び周囲を撮像可能な撮像部を有し、所定空間を移動可能な移動体と、
前記ＩＣタグリーダにより受信された出力信号に基づいて、前記ｎ個の金型を管理するための処理を実行するサーバと、
を備える情報処理システムであって、
前記ｎ個のＩＣタグは、
前記ＩＣタグが付された所定金型を識別する識別情報を記憶する記憶手段と、
当該識別情報に対応した出力信号を出力する出力手段と、
を有し、
前記移動体は、
前記ｎ個のＩＣタグのうち所定ＩＣタグから出力された出力信号を受信する受信手段と、
前記移動体の位置情報を取得する位置情報取得手段と、
前記移動体の前記撮像部を制御して撮像された画像データを取得する撮像部制御手段と、
前記識別情報に対応した前記出力信号と、前記位置情報と、前記画像データと、を関連付けて記憶する制御を実行する記憶制御手段と、
を有し、
前記サーバは、
前記ｎ個の金型の前記識別情報に紐づけられた管理内容に関する管理情報を取得する管理情報取得手段と、
前記ＩＣタグリーダにより受信された前記出力信号と、前記管理情報とを照合する照合手段と、
前記照合手段の照合結果に基づいて、前記管理情報に対応した前記位置情報及び前記画像データを前記識別情報に関連付けて記憶させる制御を実行する記憶制御手段と、
を有する情報処理システム。
【請求項４】
ｎ個（ｎは２以上の整数値）の金型に夫々付されたｎ個のＩＣタグと、
前記ＩＣタグの出力信号を受信するＩＣタグリーダ及び周囲を撮像可能な撮像部を有し、所定空間を移動可能な移動体と、
前記ＩＣタグリーダにより受信された出力信号に基づいて、前記ｎ個の金型を管理するための処理を実行するサーバと、
を備える情報処理システムであって、
前記ｎ個のＩＣタグは、
前記ＩＣタグが付された所定金型を識別する識別情報を記憶する記憶手段と、
当該識別情報に対応した出力信号を出力する出力手段と、
を有し、
前記移動体は、
前記ｎ個のＩＣタグのうち所定ＩＣタグから出力された出力信号を受信する受信手段と、
前記移動体の位置情報を取得する位置情報取得手段と、
前記移動体の前記撮像部を制御して撮像された画像データを取得する撮像部制御手段と、
前記識別情報に対応した前記出力信号と、前記位置情報と、前記画像データと、を関連付けて記憶する制御を実行する記憶制御手段と、
を有し、
前記サーバは、
前記ｎ個の金型のうち、探索対象とする対象金型の選択を受付ける選択受付手段と、
選択された前記対象金型を前記所定ＩＣタグとして受信された前記出力信号の強度に関する情報を取得する強度情報取得手段と、
前記強度情報取得手段により取得された前記出力信号の強度が最も大きい前記位置情報及び前記画像データを、前記選択した金型の位置情報及び画像データとして記憶する記憶制御手段と、
を有する情報処理システム。
【請求項５】
前記サーバは、
前記位置情報を、地図情報に重ねて表示した情報を提供する制御を実行する提供制御手段、
を更に備える請求項３又は請求項４に記載の情報処理システム。
【請求項６】
前記サーバは、
前記移動体の現在の位置情報に基づいて、選択された前記金型の位置までの誘導経路の情報を提供する提供制御手段、
を更に備える請求項３に記載の情報処理システム。
【請求項７】
前記サーバは、
前記識別情報に関連付けて、前記画像データを提供する制御を実行する提供制御手段、
を更に備える請求項３に記載の情報処理システム。
【請求項８】
前記サーバは、
選択された前記金型の画像データを提供する制御を実行する提供制御手段、
を更に備える請求項４に記載の情報処理システム。
【請求項９】
前記ＩＣタグリーダは、
前記ＩＣタグにより出力される出力信号の強度及び伝搬方向を検知し、
前記表示手段は、

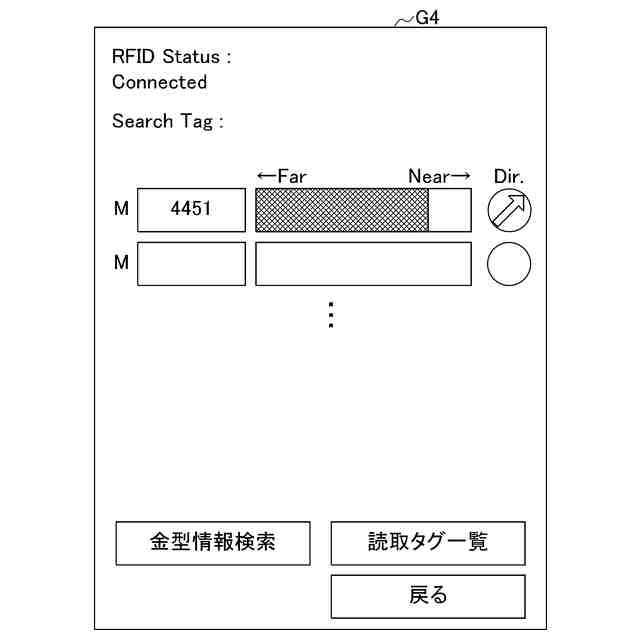

前記出力信号の強度及び伝搬方向を、図形の大きさ及び図形の方向の変化として表示する、
請求項２に記載の情報処理システム。
【請求項１０】
前記ＩＣタグリーダは、
前記ＩＣタグにより出力される出力信号の強度及び伝搬方向を検知し、
前記サーバは、
前記ＩＣタグリーダが検出した前記出力信号の強度及び伝搬方向に基づいて、前記移動体の移動経路を設定する移動経路設定手段、
を更に備える請求項４に記載の情報処理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理システムに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
部品等の製造を委託される製造業者が委託元から貸与された金型を管理するため、ＩＣタグを使用する技術が提案されている。例えば特許文献１に記載の技術においては、金型にＩＣタグを付し、複数の所定箇所に複数のカードリーダを予め配置しておくことで、いずれのカードリーダによりいずれのＩＣタグが読み込まれたかを対応付けて金型を管理していた（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２０７１９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば上述の技術により、所定位置に配置された金型を識別するといった管理をすることは可能であるが、カードリーダを複数配置することには多くのコストが発生する。また、多数の金型の存在を一斉に確認すること、いわゆる棚卸や、特定の金型を探索することに多大な労力を必要としていた。
このように、金型の管理や探索の利便性の向上が求められていた。
【課題を解決するための手段】
【０００５】
上記目的を達成するため、本発明の一態様の情報処理システムは、
ｎ個（ｎは２以上の整数値）の金型に夫々付されたｎ個のＩＣタグと、
前記ＩＣタグの出力信号を受信するＩＣタグリーダと、
前記ＩＣタグリーダにより受信された前記出力信号に基づいて、前記ｎ個の金型を管理するための処理を実行するサーバと、
前記サーバによる処理結果に基づいて前記ｎ個の金型に関する情報を表示する情報端末と、
を備える情報処理システムであって、
前記ｎ個のＩＣタグは、
前記ｎ個のＩＣタグが付された前記ｎ個の金型を識別する識別情報を記憶する記憶手段と、
当該識別情報に対応した出力信号を出力する出力手段と、
を有し、
前記ＩＣタグリーダは、
前記ｎ個のＩＣタグのうちｍ個（ｍは１以上ｎ以下の整数値）のＩＣタグから出力された出力信号を受信する受信手段、
を有し、
前記サーバは、
前記ｎ個の金型の前記識別情報に紐づけられた前記ｎ個の金型の管理内容に関する管理情報を取得する管理情報取得手段と、
前記ＩＣタグリーダにより受信された前記出力信号と、前記管理情報とを照合する照合手段と、
前記照合手段により照合された照合結果に基づいて、前記金型に関する情報を提供する制御を実行する提供制御手段と、
を有し、
前記情報端末は、
前記提供制御手段による制御に基づいて、前記金型に関する情報を表示する表示手段、
を有する。
【０００６】
また、本発明の一態様の情報処理システムは、
ｎ個（ｎは２以上の整数値）の金型に夫々付されたｎ個のＩＣタグと、
前記ＩＣタグの出力信号を受信するＩＣタグリーダと、
前記ＩＣタグリーダにより受信された出力信号に基づいて前記ｎ個の金型の少なくとも一部に関する情報を表示する情報端末と、
を備える情報処理システムであって、
前記ｎ個のＩＣタグは、
前記ＩＣタグが付された所定金型を識別する識別情報を記憶する記憶手段と、
当該識別情報に対応した出力信号を出力する出力手段と、
を有し、
前記ＩＣタグリーダは、
前記ｎ個のＩＣタグのうち所定ＩＣタグから出力された出力信号を受信し、当該出力信号の強度を検知する受信手段、
を有し、
前記情報端末は、
前記ｎ個の金型のうち、探索対象とする対象金型の選択を受付ける選択受付手段と、
選択された前記対象金型を前記所定ＩＣタグとして受信された前記出力信号の強度に関する強度情報を取得する強度情報取得手段と、
前記強度情報に基づいて変化された図形を少なくとも含む前記金型に関する情報を表示する表示手段、
を有する。
【０００７】
また、本発明の一態様の情報処理システムは、
ｎ個（ｎは２以上の整数値）の金型に夫々付されたｎ個のＩＣタグと、
前記ＩＣタグの出力信号を受信するＩＣタグリーダ及び周囲を撮像可能な撮像部を有し、所定空間を移動可能な移動体と、
前記ＩＣタグリーダにより受信された出力信号に基づいて、前記ｎ個の金型を管理するための処理を実行するサーバと、
を備える情報処理システムであって、
前記ｎ個のＩＣタグは、
前記ＩＣタグが付された所定金型を識別する識別情報を記憶する記憶手段と、
当該識別情報に対応した出力信号を出力する出力手段と、
を有し、
前記移動体は、
前記ｎ個のＩＣタグのうち所定ＩＣタグから出力された出力信号を受信する受信手段と、
前記移動体の位置情報を取得する位置情報取得手段と、
前記移動体の前記撮像部を制御して撮像された画像データを取得する撮像部制御手段と、
前記識別情報に対応した前記出力信号と、前記位置情報と、前記画像データと、を関連付けて記憶する制御を実行する記憶制御手段と、
を有し、
前記サーバは、
前記ｎ個の金型の前記識別情報に紐づけられた管理内容に関する管理情報を取得する管理情報取得手段と、
前記ＩＣタグリーダにより受信された前記出力信号と、前記管理情報とを照合する照合手段と、
前記照合手段の照合結果に基づいて、前記管理情報に対応した前記位置情報及び前記画像データを前記識別情報に関連付けて記憶させる制御を実行する記憶制御手段と、
を有する。
【０００８】
また、本発明の一態様の情報処理システムは、
ｎ個（ｎは２以上の整数値）の金型に夫々付されたｎ個のＩＣタグと、
前記ＩＣタグの出力信号を受信するＩＣタグリーダ及び周囲を撮像可能な撮像部を有し、所定空間を移動可能な移動体と、
前記ＩＣタグリーダにより受信された出力信号に基づいて、前記ｎ個の金型を管理するための処理を実行するサーバと、
を備える情報処理システムであって、
前記ｎ個のＩＣタグは、
前記ＩＣタグが付された所定金型を識別する識別情報を記憶する記憶手段と、
当該識別情報に対応した出力信号を出力する出力手段と、
を有し、
前記移動体は、
前記ｎ個のＩＣタグのうち所定ＩＣタグから出力された出力信号を受信する受信手段と、
前記移動体の位置情報を取得する位置情報取得手段と、
前記移動体の前記撮像部を制御して撮像された画像データを取得する撮像部制御手段と、
前記識別情報に対応した前記出力信号と、前記位置情報と、前記画像データと、を関連付けて記憶する制御を実行する記憶制御手段と、
を有し、
前記サーバは、
前記ｎ個の金型のうち、探索対象とする対象金型の選択を受付ける選択受付手段と、
選択された前記対象金型を前記所定ＩＣタグとして受信された前記出力信号の強度に関する情報を取得する強度情報取得手段と、
前記強度情報取得手段により取得された前記出力信号の強度が最も大きい前記位置情報及び前記画像データを、前記選択した金型の位置情報及び画像データとして記憶する記憶制御手段と、
を有する。
【０００９】
本発明の一態様の情報処理方法及びプログラムの夫々は、本発明の一態様の情報処理装置に対応する方法及びプログラムの夫々である。
【発明の効果】
【００１０】
本発明によれば、金型の管理や探索の利便性が向上される。
【図面の簡単な説明】
（【００１１】以降は省略されています）
