公開番号2025071627
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181955
出願日2023-10-23
発明の名称プレス金型装置
出願人トヨタ紡織株式会社
代理人個人,個人
主分類B21D 28/14 20060101AFI20250428BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】強度低下を抑制できるプレス金型装置を提供する。
【解決手段】プレス金型装置20は、ワークWを打ち抜く複数のパンチ80が挿抜される複数のダイ孔61と、ダイ孔61同士を隔てる第1隔壁62とを有するダイ60と、ダイ60に隣接してダイ60を支持するバッキングプレート40とを備える。ダイ60は、互いに隣り合う複数のダイ孔61を含むダイ孔群61Aを複数有している。バッキングプレート40は、複数のダイ孔群61Aにそれぞれ連通する複数のバッキング孔41と、バッキング孔41同士を隔てる第2隔壁42とを有している。第2隔壁42は、ダイ60から離れるほど連続的または段階的に幅が広くなる幅広部43を有している。幅広部43の最大幅は、第1隔壁62の最大幅よりも大きい。
【選択図】図2
特許請求の範囲【請求項１】
ワークを打ち抜く複数のパンチが挿抜される複数のダイ孔と、前記ダイ孔同士を隔てる第１隔壁と、を有するダイと、
前記ダイに隣接して前記ダイを支持するバッキングプレートと、を備えるプレス金型装置であって、
前記ダイは、互いに隣り合う複数の前記ダイ孔を含むダイ孔群を複数有しており、
前記バッキングプレートは、前記複数のダイ孔群にそれぞれ連通する複数のバッキング孔と、前記バッキング孔同士を隔てる第２隔壁と、を有しており、
前記第２隔壁は、前記ダイから離れるほど連続的または段階的に幅が広くなる幅広部を有しており、
前記幅広部の最大幅は、前記第１隔壁の幅よりも大きい、
プレス金型装置。
続きを表示（約 480 文字）【請求項２】
前記バッキング孔の内面のうち前記幅広部を構成する部分は、前記ダイから離れるほど前記バッキング孔の内側に位置するように傾斜した傾斜面を有している、
請求項１に記載のプレス金型装置。
【請求項３】
前記幅広部における前記ダイが位置する側の端部には、互いに隣り合う前記バッキング孔の前記傾斜面同士が連続して接続されることにより形成された縁部が設けられている、
請求項２に記載のプレス金型装置。
【請求項４】
前記バッキングプレートに隣接して前記バッキングプレートを支持するダイホルダを備え、
前記ダイホルダは、
前記複数のバッキング孔にそれぞれ連通する複数のホルダ孔と、
前記ホルダ孔同士を隔てる第３隔壁と、を有しており、
前記第３隔壁の幅は、前記第１隔壁の幅よりも大きい、
請求項１に記載のプレス金型装置。
【請求項５】
前記複数のダイ孔は、円形状に並んでいる、
請求項１～請求項４のいずれか一項に記載のプレス金型装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス金型装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、複数のパンチと、複数のパンチが挿抜される複数のダイ孔を有するダイと、ダイの直下に隣接してダイを支持するバッキングプレートとを備えるプレス加工装置が開示されている。なお、バッキングプレートは、特許文献１においてはダイホルダと称される。
【０００３】
バッキングプレートは、複数のダイ孔にそれぞれ連通する複数の排出孔を有している。ダイ及びパンチによって金属板から打ち抜かれた打ち抜き部材は、各ダイ孔を通じて各排出孔から排出される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－３７５２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、金属板における打ち抜き部分同士が近接している場合、これら打ち抜き部分に対応するダイ孔同士が近接する。その結果、ダイ孔に連通する排出孔同士も近接する。排出孔同士が近接するほど、排出孔同士を隔てる隔壁の幅が小さくなる。この場合、ダイを支持するために必要なバッキングプレートの強度、ひいてはプレス金型装置の強度が低下するおそれがある。
【課題を解決するための手段】
【０００６】
上記課題を解決するためのプレス金型装置は、ワークを打ち抜く複数のパンチが挿抜される複数のダイ孔と、前記ダイ孔同士を隔てる第１隔壁と、を有するダイと、前記ダイに隣接して前記ダイを支持するバッキングプレートと、を備えるプレス金型装置であって、前記ダイは、互いに隣り合う複数の前記ダイ孔を含むダイ孔群を複数有しており、前記バッキングプレートは、前記複数のダイ孔群にそれぞれ連通する複数のバッキング孔と、前記バッキング孔同士を隔てる第２隔壁と、を有しており、前記第２隔壁は、前記ダイから離れるほど連続的または段階的に幅が広くなる幅広部を有しており、前記幅広部の最大幅は、前記第１隔壁の幅よりも大きい。
【０００７】
上記構成によれば、複数のダイ孔がバッキング孔に連通するため、バッキングプレートに全ての第１隔壁に対応する隔壁を設けなくて済む。そして、バッキング孔同士を隔てる第２隔壁は、ダイの第１隔壁の幅よりも最大幅が大きい幅広部を有している。このため、ダイ孔同士が近接している場合であっても、第２隔壁の幅が小さくなることを抑制できる。したがって、バッキングプレートの強度の低下、ひいてはプレス金型装置の強度低下を抑制できる。
【図面の簡単な説明】
【０００８】

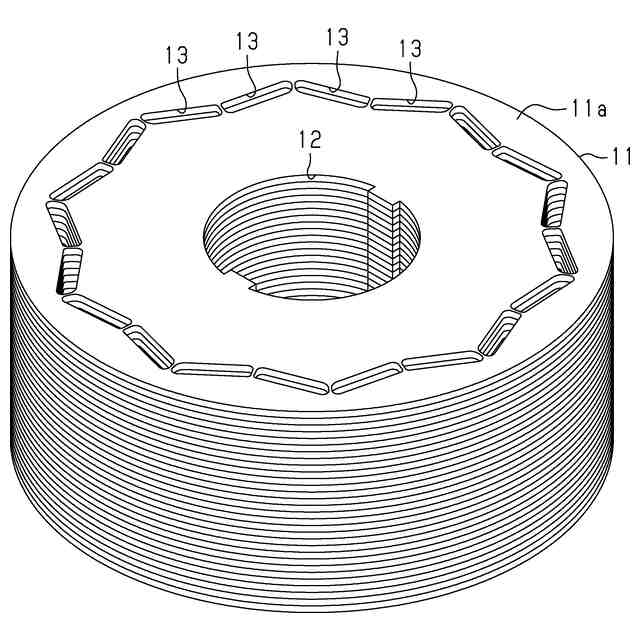

図１は、一実施形態のロータコアを示す斜視図である。

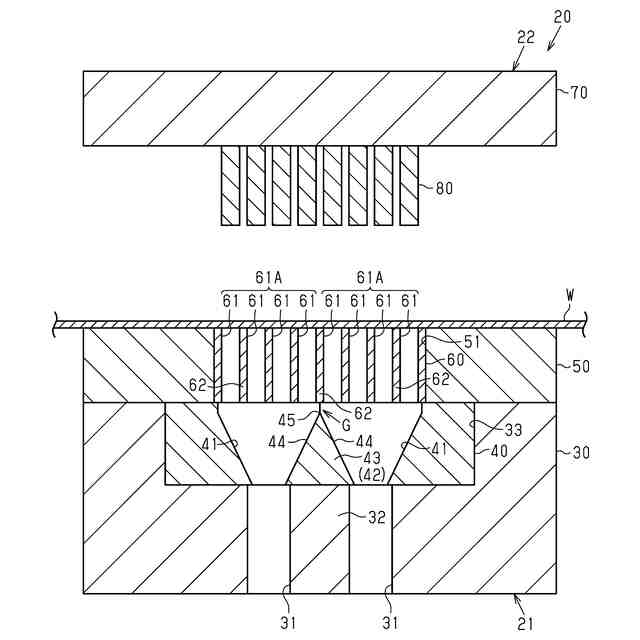

図２は、一実施形態のプレス金型装置の概略構成を示す断面図である。

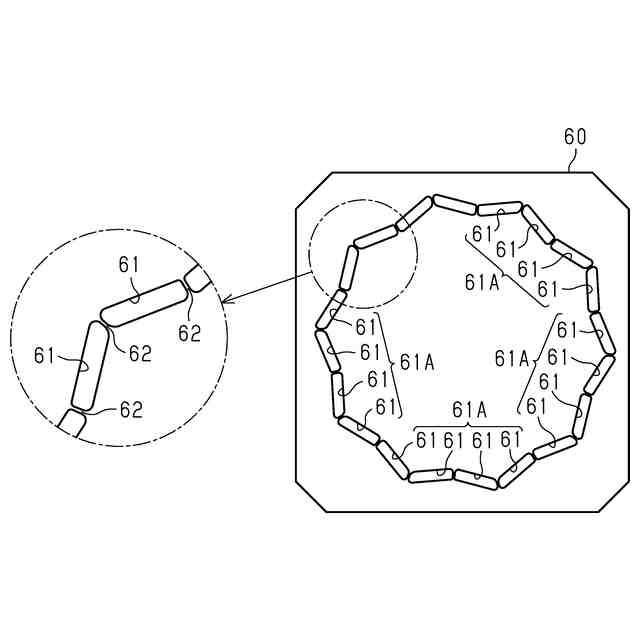

図３は、図２のダイを示す平面図である。

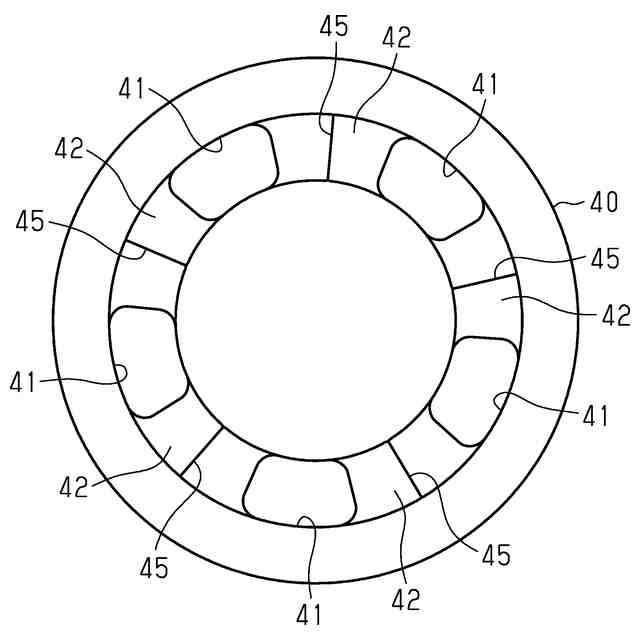

図４は、図２のバッキングプレートを示す平面図である。

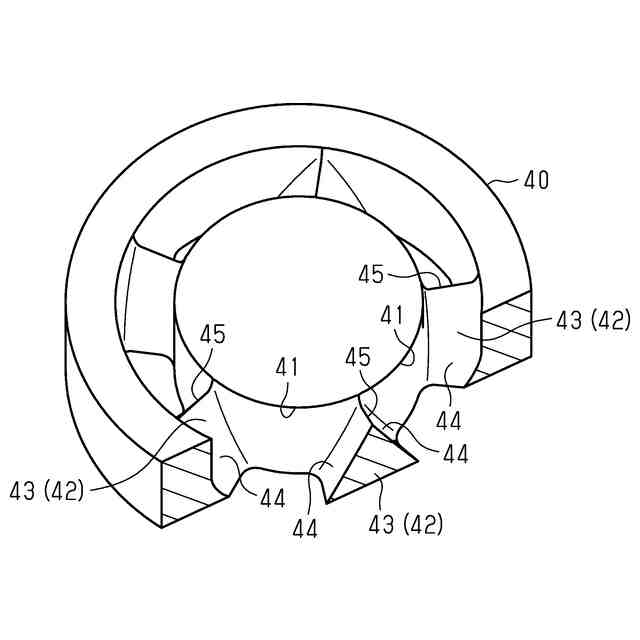

図５は、図２のバッキングプレートの一部を断面で示す断面斜視図である。

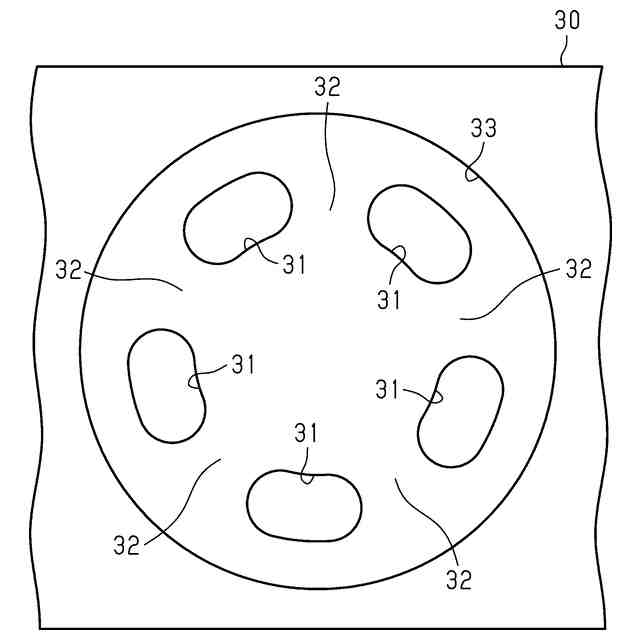

図６は、図２のダイホルダを示す平面図である。

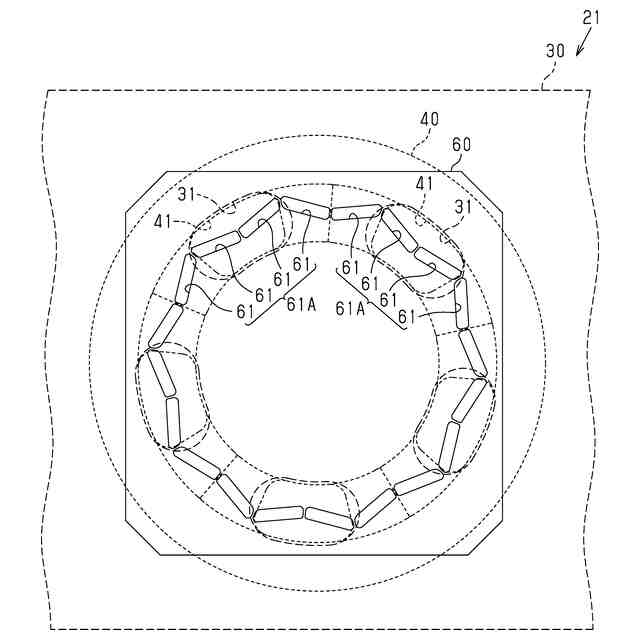

図７は、図２のダイ、バッキングプレート、及びダイホルダを示す平面図である。

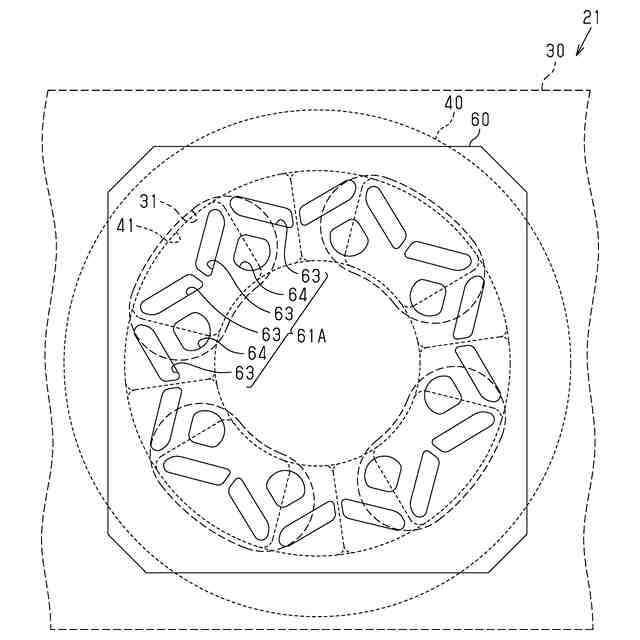

図８は、変更例のダイ、バッキングプレート、及びダイホルダを示す平面図である。
図９は、変更例のプレス金型装置の概略構成を示す断面図である。
【発明を実施するための形態】
【０００９】
以下、図１～図７を参照して、プレス金型装置の一実施形態について説明する。本実施形態では、回転電機のロータコアの製造に用いられるプレス金型装置２０について説明する。
【００１０】
（ロータコア１１）
まず、ロータコア１１について説明する。
図１に示すように、ロータコア１１は、略円筒状をなしている。ロータコア１１は、複数の鉄心片１１ａが積層されることにより構成されている。
（【００１１】以降は省略されています）
