公開番号2025029743
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023134532
出願日2023-08-22
発明の名称押出材の加工装置
出願人加藤軽金属工業株式会社
代理人個人
主分類B21C 23/00 20060101AFI20250228BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】表面を正確に賦形することができ、しかも、裏面を平滑に形成することができるようにした押出材の加工装置を提供する。
【解決手段】押出機2から押出された押出材Mの裏面を受ける平滑ロール7と、この平滑ロール7に受けられる押出材Mの表面に圧接して賦形するための賦形ロール8と、賦形ロール8を平滑ロール7に向けて変位可能に支持し、賦形ロール8の押出材Mへの圧接力を調整する調整ネジ16とを具備し、平滑ロール7および賦形ロール8は、押出機2から離間し且つ押出材Mの押出直後に設ける。
【選択図】図1
特許請求の範囲【請求項１】
押出機から押出された押出材の裏面を受ける平滑ロールと、
該平滑ロールに受けられる前記押出材の表面に圧接して賦形するための賦形ロールと、
前記平滑ロールと前記賦形ロールの少なくとも一方を他方に向けて変位可能に支持し、前記賦形ロールの前記押出材への圧接力を調整する調整手段と、
を具備し、
前記平滑ロールおよび前記賦形ロールは、前記押出機から離間し且つ前記押出材の押出直後に設けた、
ことを特徴とする押出材の加工装置。
続きを表示（約 210 文字）【請求項２】
前記平滑ロールおよび前記賦形ロールは、前記押出材に接して従動する構成としたことを特徴とする請求項１に記載の押出材の加工装置。
【請求項３】
前記押出材は、アルミニウムまたはアルミニウム合金で構成したことを特徴とする請求項１に記載の押出材の加工装置。
【請求項４】
前記賦形ロールは、周面に賦形用凹部を有することを特徴とする請求項１に記載の押出材の加工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、たとえばアルミニウムなどの押出材の加工装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
この種の押出材の加工装置としては、従来、種々のものが提案されている。
【０００３】
たとえば特許文献１には、外周部に波型の凹凸模様を有するアルミニウム製押出材を製造することができる製造装置が開示されている。
【０００４】
この製造装置は、押出機から押出されていく押出材の押出経路に沿って、型付けロールが配備されている。この型付けロールは、その外周部に、波型模様の凹凸刃部を備え、押出中、このロールの外周刃部が、押出材の外周部に食い込み、ロールが該ロール軸線回りで回転されるようになされている。
【先行技術文献】
【特許文献】
【０００５】
特開平１１－２２１６１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、この製造装置では、型付けロールの外周刃部が押出材の外周部（表面）に食い込み、押出材の内周部（裏面）側には押えが無いため、凹凸模様を正確に賦形することができないだけでなく、内周部（裏面）を平滑にすることができない。
【０００７】
本発明は、上記事情に基づいてなされたもので、その目的とするところは、表面を正確に賦形することができ、しかも、裏面を平滑に形成することができるようにした押出材の加工装置を提供することにある。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本発明に係る押出材の加工装置は、押出機から押出された押出材の裏面を受ける平滑ロールと、この平滑ロールに受けられる押出材の表面に圧接して賦形するための賦形ロールと、平滑ロールと賦形ロールの少なくとも一方を他方に向けて変位可能に支持し、賦形ロールの押出材への圧接力を調整する調整手段とを具備し、平滑ロールおよび賦形ロールは、押出機から離間し且つ押出材の押出直後に設けたことを特徴とするものである。
【発明の効果】
【０００９】
本発明に係る押出材の加工装置によれば、表面を正確に賦形することができ、しかも、裏面を平滑に形成することができる。
【図面の簡単な説明】
【００１０】
図面は、本発明の特定の実施の形態を示し、発明の不可欠な構成ばかりでなく、選択的及び好ましい実施の形態を含む。
本発明の一実施形態に係る押出材の加工装置を示す斜視図。

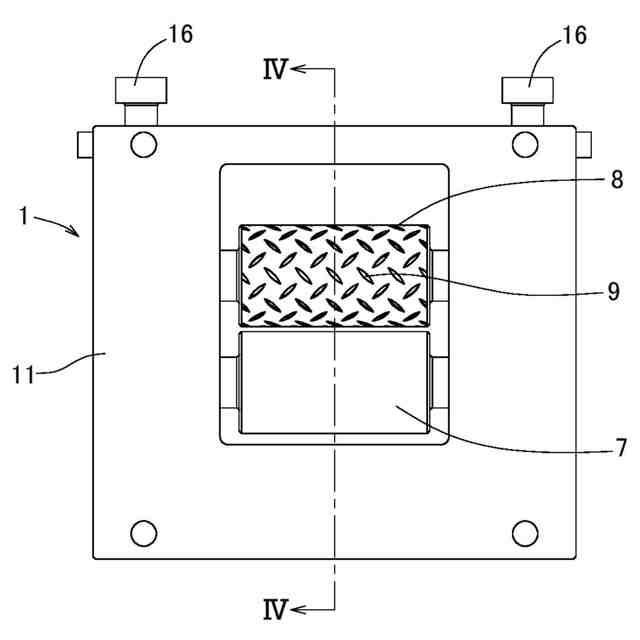

同加工装置の正面図。

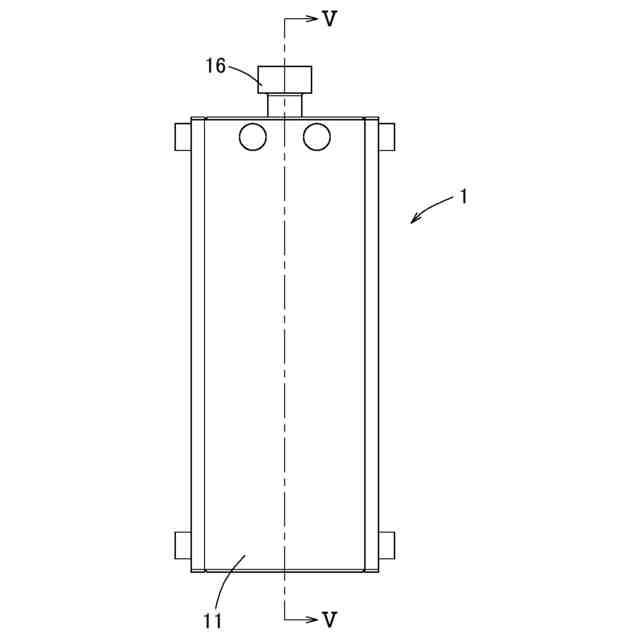

同加工装置の側面図。

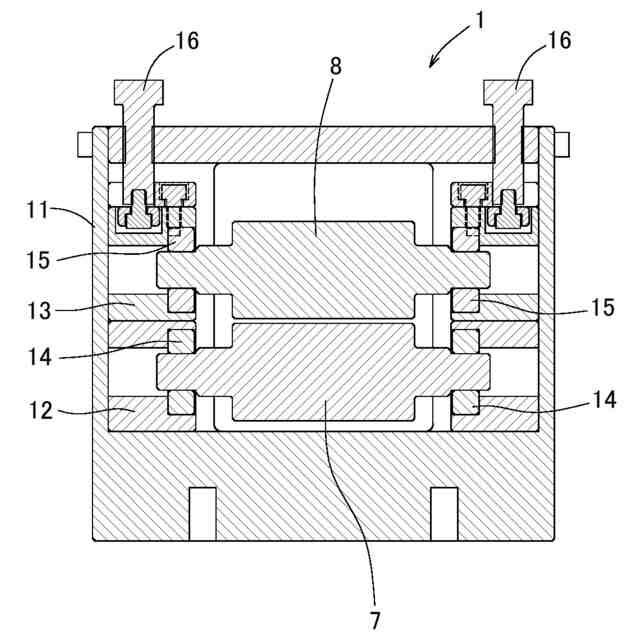

図２のＩＶ－ＩＶ線で示す断面図。

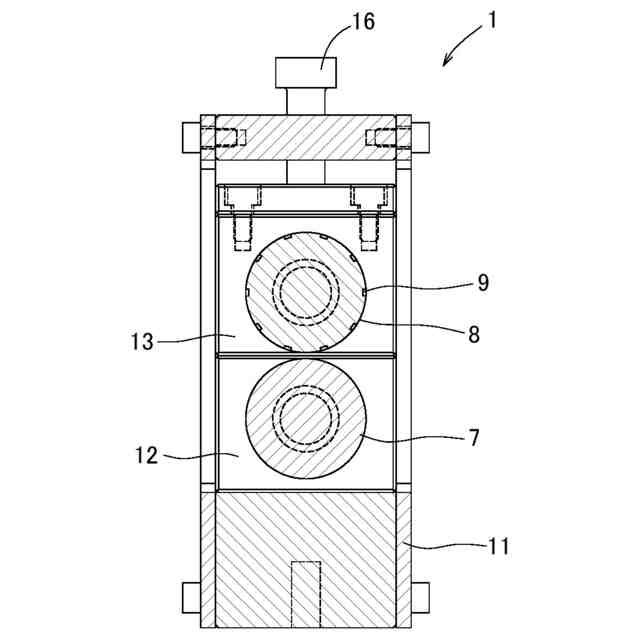

図３のＶ－Ｖ線で示す断面図。

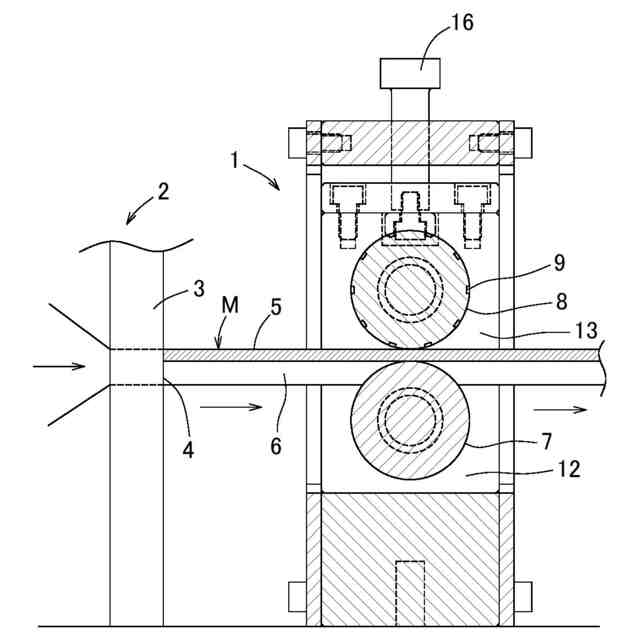

同加工装置の作用を説明するための断面図。

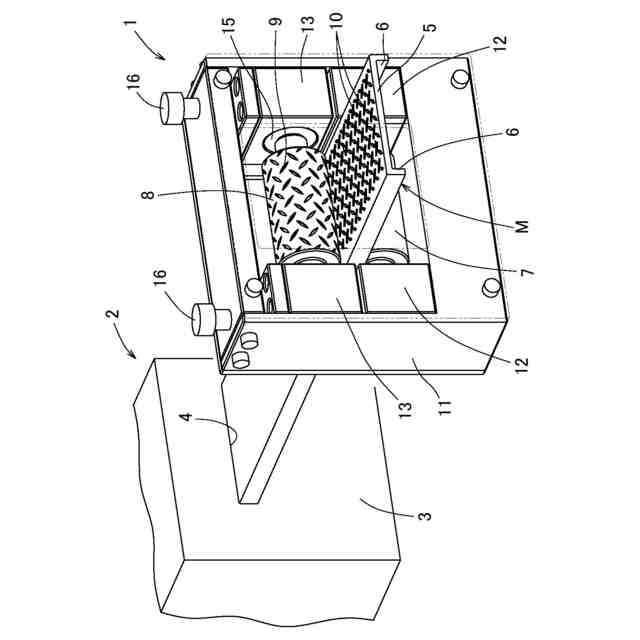

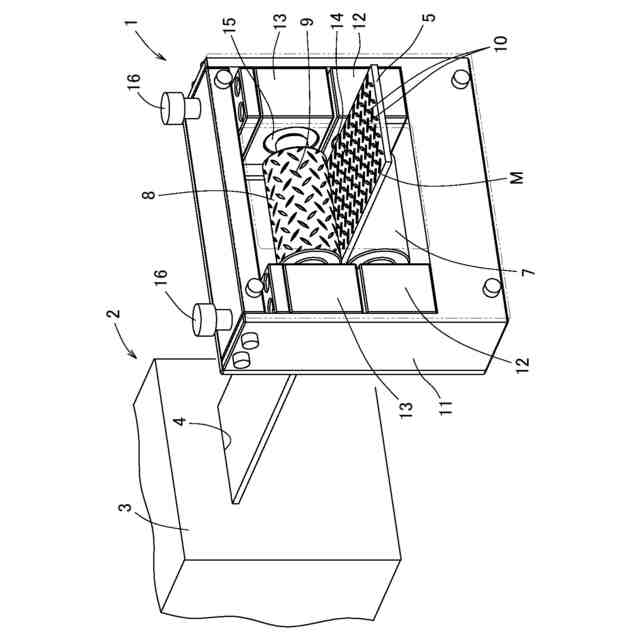

同加工装置の作用を説明するための斜視図。
押出材の変形例を示す斜視図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
