公開番号
2025037207
公報種別
公開特許公報(A)
公開日
2025-03-17
出願番号
2023159223
出願日
2023-09-05
発明の名称
棒鋼連続引抜装置
出願人
個人
代理人
主分類
B21C
1/28 20060101AFI20250310BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約
【課題】ドラム巻き棒鋼の圧延素材の大型化により、連続引抜装置において、引抜ストローク及び引抜力の大型化のため、対応可能な棒鋼連続引抜装置が必要となった。
【解決手段】棒鋼連続引抜装置で、引抜台車A5及び引抜台車B6を引抜ストロークが大きく取れる引抜ローラチエーンA7及び引抜ローラチエーンB8で引抜駆動とし、直列に配列する。引抜台車A5及び引抜台車B6を交互引抜運転での連続引抜より、1ストローク当たりの引抜ストロークを大とし、引抜台車A5及び引抜台車B6を同時引抜運転での引抜力を2倍とした。
同時引抜運転時は接続梁を取り付ける。
【選択図】図1
特許請求の範囲
【請求項1】
棒鋼引抜装置において、ローラチエーンによる引抜駆動される引抜台車A及び引抜台車Bを直列に配列し、交互又は同時に引抜運転を実施する棒鋼連続引抜装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、ドラム巻き棒鋼の圧延素材の大型化により、棒鋼連続引抜装置において、引抜ストロークを大きく取れる引抜ローラチエーン駆動される引抜台車A及び引抜台車Bを直列に配列し、交互引抜運転により、1ストローク当たりの引抜長を大とし、同時引抜運転により、引抜力を2倍とする、棒鋼連続引抜装置である。
続きを表示(約 1,500 文字)
【背景技術】
【0002】
従来の棒鋼連続引抜装置に対して、ドラム巻き棒鋼の圧延素材の大型化に対応するために、1ストローク当たりの引抜長を大とし、引抜力を大きくしたもの。
【従来技術】
【0003】

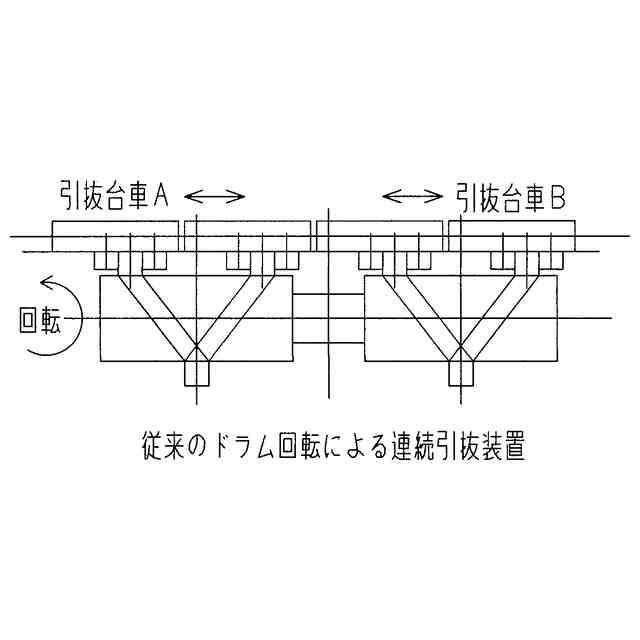

図4:ドラム回転による連続引抜装置

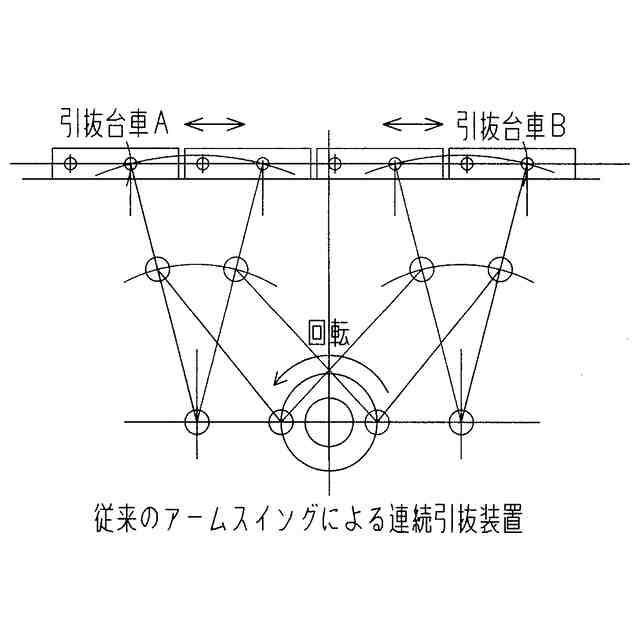

図5:アームスイングによる連続引抜装置
【発明の開示】
【発明が解決しようとする課題】
【0004】
ドラム巻き棒鋼の圧延素材の連続引抜装置において、従来のドラム式及びアームスイング式は、ストローク当たりの引抜長さに制限が有り、共にモータ1台での駆動のため、引抜力の制限がある。本発明はこの課題を解決するためになされたものである。
【課題を解決するための手段】
【0005】
棒鋼連続引抜装置で、引抜台車A5及び引抜台車B6を引抜ストロークが大きく取れる引抜ローラチエーンA7及び引抜ローラチエーンB8で単独引抜駆動とし、直列に配列する。引抜台車A5及び引抜台車B6を交互引抜運転での連続引抜により、1ストローク当たりの引抜ストロークを大とし、引抜台車A5及び引抜台車B6を同時引抜運転での引抜力を2倍とした。同時引抜運転時は、接続梁を取り付ける。
【発明の効果】
【0006】
棒鋼連続引抜装置において、引抜台車A及び引抜台車Bを単独ローラチエーン駆動とし、交互引抜運転で、引抜ストロークを大きくし、同時引抜運転で引抜力が2倍となる。
以下、本発明の実施形態について説明する。
(イ).棒鋼引抜装置に引抜台車A及び引抜台車Bを単独駆動とし、直列に配列により、交互引抜運転及び同時引抜運転が可能な構造とした。
【 実施例】
【0007】
図1は棒鋼連続引抜装置の全体平面図、正面側面図及び断面A-A図を図示す。

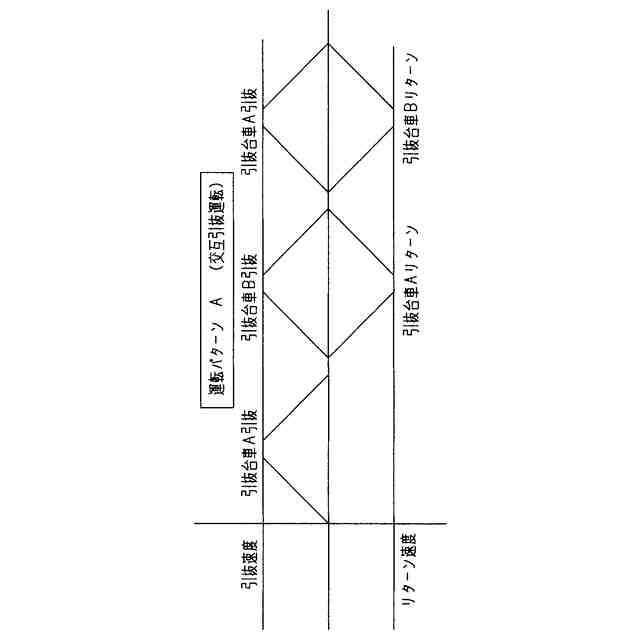

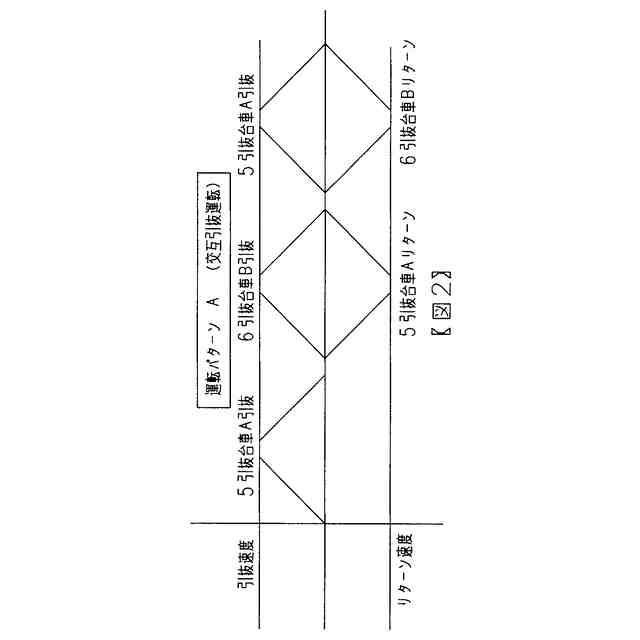

図2は引抜台車A及び引抜台車Bの運転パターンA(交互引抜運転)状態を図示し、

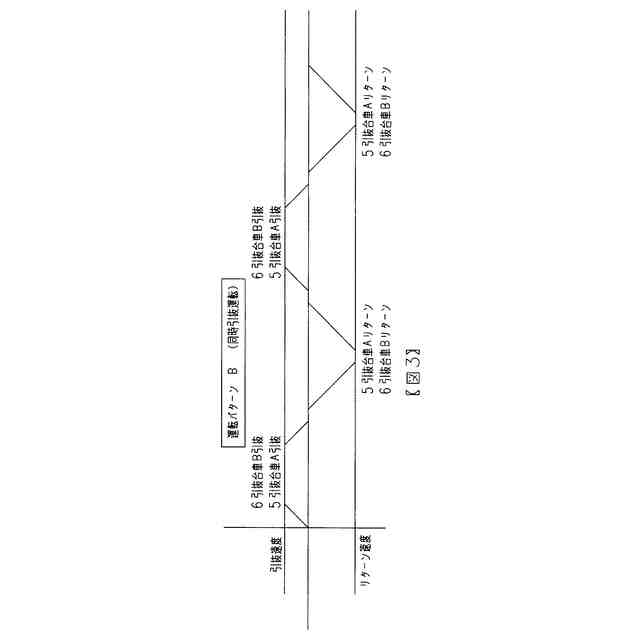

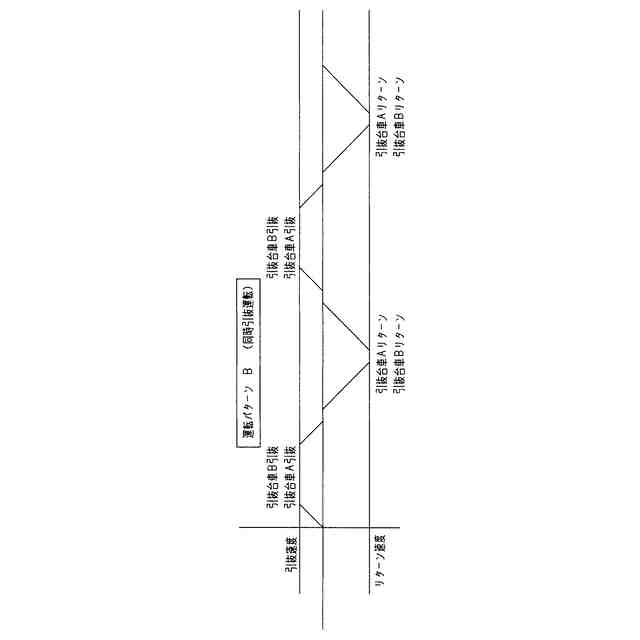

図3は引抜台車A及び引抜台車Bの運転パターンB(同時引抜運転)状態を図示す。
【0008】
図1において、引抜素材1、引抜磨材2、棒鋼引抜装置本体3、ダイス4の配置を平面図に示す。平面図において、引抜台車A5及び引抜台車B6を直列に配列を示す。
正面側面図及び断面A-Aにおいて、引抜台車A5及び引抜台車B6の駆動装置の配置を図示す。
【0009】
図1の平面図、正面側面図及び断面A-Aにおいて、引抜台車A5の駆動装置に、駆動モータA21、減速機A19、引抜スプロケットA15、引抜ローラチエーンA7 リターンローラチエーンA9、LHガイドA11、LHレールA13、リターンスプロケットA17、チエーン張り処置A27を配置する。引抜磨材2を引抜くための引抜グリッパA23及びグリッパ開閉装置A25を引抜台車本体に取り付ける。
【0010】
図1の平面図、正面側面図及び断面A-Aにおいて、引抜台車B6の駆動装置に、駆動モータB22、減速機B20、引抜スプロケットB16、引抜ローラチエーンB8 リターンローラチエーンB10、LHガイドB12、LHレールB14、リターンスプロケットB18、チエーン張り処置B28を配置する。引抜磨材2を引抜くための引抜グリッパB24及びグリッパ開閉装置B26を引抜台車本体に取り付ける。
引抜台車A5と引抜台車B6を同時引抜運転時に取付ける接続梁29を配置している。
(【0011】以降は省略されています)
