公開番号2025015948
公報種別公開特許公報(A)
公開日2025-01-31
出願番号2023118879
出願日2023-07-21
発明の名称プレス機械
出願人株式会社吉野機械製作所
代理人個人,個人
主分類B21D 5/02 20060101AFI20250124BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】装置構造の複雑化や高コスト化を伴うことなくクラウニングの矯正を行うことができるプレス機械を提供する。
【解決手段】上金型と調整台40に載置された下金型の間でワークに対して加工を行うプレス機械であって、前記調整台は、幅方向Xに沿って配列された複数の駆動ピン44を有する幅方向Xに延在する制御ロッド43と、制御ロッドを幅方向に駆動するロッド駆動部と、幅方向Xに沿って配列された複数の調整ブロック42と、を有し、それぞれの調整ブロックは、第一テーパー面50aと、駆動ピンを案内する幅方向に対して所定の角度αで傾斜するスロット50bを有する第一テーパー板50と、第一テーパー面に対向する第一テーパー面に相補的な第二テーパー面51aを有する第二テーパー板51と、有し、少なくとも1つの調整ブロックのスロット51bの傾斜角度αが他の少なくとも1つの調整ブロックのスロット50bの傾斜角度αと相違する。
【選択図】図4
特許請求の範囲【請求項１】
上金型と調整台に載置された下金型との間でワークに対して加工を行うプレス機械であって、
前記調整台は、
幅方向に沿って配列された複数の駆動ピンを有する幅方向に延在する制御ロッドと、
前記制御ロッドを前記幅方向に駆動するロッド駆動部と、
前記幅方向に沿って配列された複数の調整ブロックと、
を有し、
それぞれの前記調整ブロックは、
第一テーパー面と、前記幅方向に対して所定の傾斜角度で延在し、前記駆動ピンを案内するスロットを有する第一テーパー板と、
前記第一テーパー面に対向する前記第一テーパー面に相補的な第二テーパー面を有する第二テーパー板と、
を有し、
少なくとも１つの前記調整ブロックの前記スロットの前記傾斜角度が他の少なくとも１つの前記調整ブロックの前記スロットの前記傾斜角度と相違することを特徴とするプレス機械。
続きを表示（約 190 文字）【請求項２】
前記幅方向の中央に位置する前記調整ブロックの前記スロットの前記傾斜角度が、前記幅方向の両端側に位置する前記調整ブロックの前記スロットの前記傾斜角度よりも大きいことを特徴とする請求項１のプレス機械。
【請求項３】
前記調整台は、前記第二テーパー板の前後方向の位置を調整する前後位置調整手段を有することを特徴とする請求項１のプレス機械。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パネルベンダー、プレスブレーキなどのプレス機械に関し、さらに詳しくは、曲げ加工時のテーブルに生じるクラウニングを補正・矯正できるプレス機械に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】

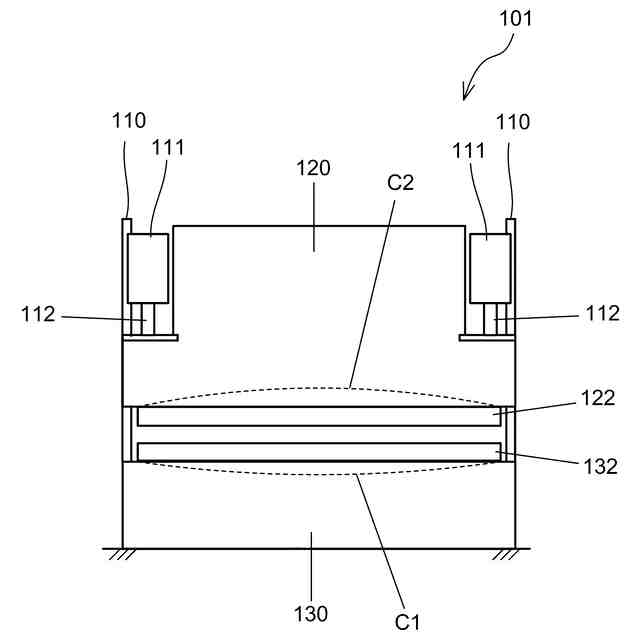

図５に従来のプレス機械１０１を示す。プレス機械１０１は、サイドフレーム１１０と、上型１２２を保持する上テーブル１２０と、下型１３２を保持する下テーブル１３０と、サイドフレーム１１０に固定されたサーボモーター等のテーブル駆動手段１１１を有する。テーブル駆動手段１１１の駆動軸１１２の駆動によって上テーブル１２０を下降させることで、上下金型１２２，１３２の間に配置したワークを挟圧して曲げ加工する。このときの加圧力により、上下テーブル１２０，１３０に仮想線Ｃ１，Ｃ２で示す凹状の撓み（クラウニング）が生じてワークの加工精度が低下する問題がある。特に、ワーク若しくは上下テーブル１２０，１３０の幅方向寸法が大きい場合や加圧力が大きい場合にこの問題が顕著になる。
【０００３】
上記問題に対する対処法としては、例えば、特許文献１、２が知られている。特許文献１は、下テーブルの幅方向中間位置に配置した複数の撓み補正用シリンダーの付勢力によってクラウニングを軽減するというものである。特許文献２は、上及び下テーブルの幅方向中間位置に埋設した複数の弾性装置によって上下テーブルの弾性力を幅方向で変化させることでクラウニングを軽減するというものである。
【０００４】

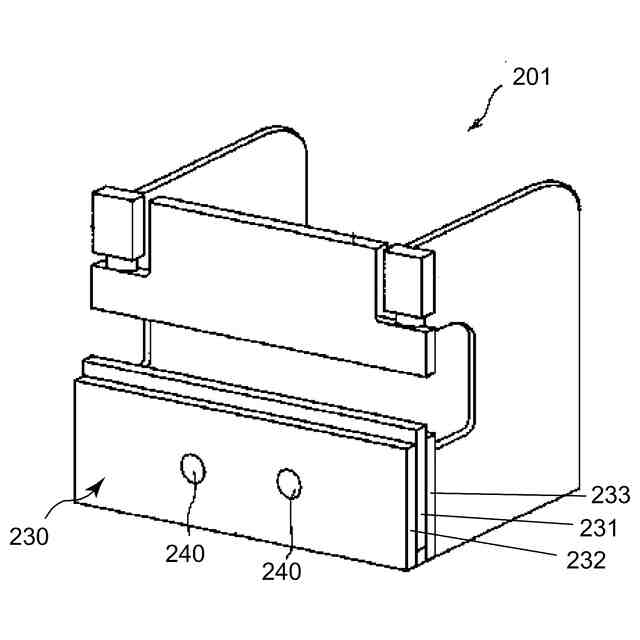

他のクラウニング対策として、図６のプレス機械２０１も知られている。プレス機械２０１では、下テーブル２３０が、前後に重ね合わせた複数のテーブル２３１～２３３で構成され、中央付近の連結ピン２４０でこれらを連結すること真ん中のテーブル２３１のクラウニングを軽減するというものである。
【先行技術文献】
【特許文献】
【０００５】
特開平５－３２９５４９号公報
特開２００４－１３６３６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、特許文献１のプレス機械では、撓み補正用シリンダーの増設によるコスト増が過大である。特許文献２のプレス機械では、弾性装置の構造が複雑かつ精密であるために故障に弱く、また、弾性装置の耐荷重には限界があるため、加圧力の大きいプレス機械には適用できない問題がある。図６の方式では、プレス機械２０１の幅寸法に応じた本数（２～８本程度）の連結ピン２４０が必要であるが、各テーブル２３１～２３３に各連結ピン２４０を通す挿通孔を極めて高い位置精度で形成することが必要となるため、加工コストが過大となる問題がある。
【０００７】
本発明の目的は、従来と異なる方法でクラウニングを軽減又は解消することである。一態様では、大幅な複雑化や高コスト化を伴うことなくクラウニングの矯正を行うことができるプレス機械を提供することである。
【課題を解決するための手段】
【０００８】
本願には、下記発明が開示される。
＜構成１＞
上金型と調整台に載置された下金型との間でワークに対して加工を行うプレス機械であって、
前記調整台は、
幅方向に沿って配列された複数の駆動ピンを有する幅方向に延在する制御ロッドと、
前記制御ロッドを前記幅方向に駆動するロッド駆動部と、
前記幅方向に沿って配列された複数の調整ブロックと、
を有し、
それぞれの前記調整ブロックは、
第一テーパー面と、前記幅方向に対して所定の傾斜角度で延在し、前記駆動ピンを案内するスロットを有する第一テーパー板と、
前記第一テーパー面に対向する前記第一テーパー面に相補的な第二テーパー面を有する第二テーパー板と、
を有し、
少なくとも１つの前記調整ブロックの前記スロットの前記傾斜角度が他の少なくとも１つの前記調整ブロックの前記スロットの前記傾斜角度と相違することを特徴とするプレス機械。
＜構成２＞
前記幅方向の中央に位置する前記調整ブロックの前記スロットの前記傾斜角度が、前記幅方向の両端側に位置する前記調整ブロックの前記スロットの前記傾斜角度よりも大きいことを特徴とする構成１のプレス機械。
＜構成３＞
前記調整台は、前記第二テーパー板の前後方向の位置を調整する前後位置調整手段を有することを特徴とする構成１のプレス機械。
【図面の簡単な説明】
【０００９】

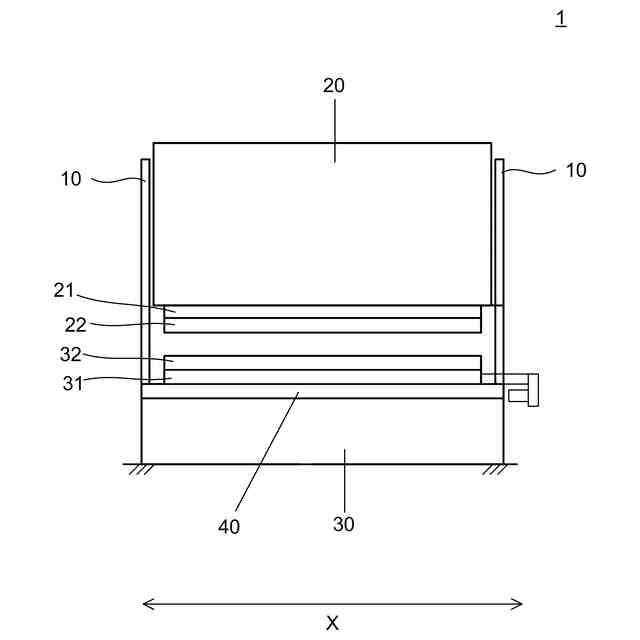

本発明の１実施形態のプレス機械１を示す。

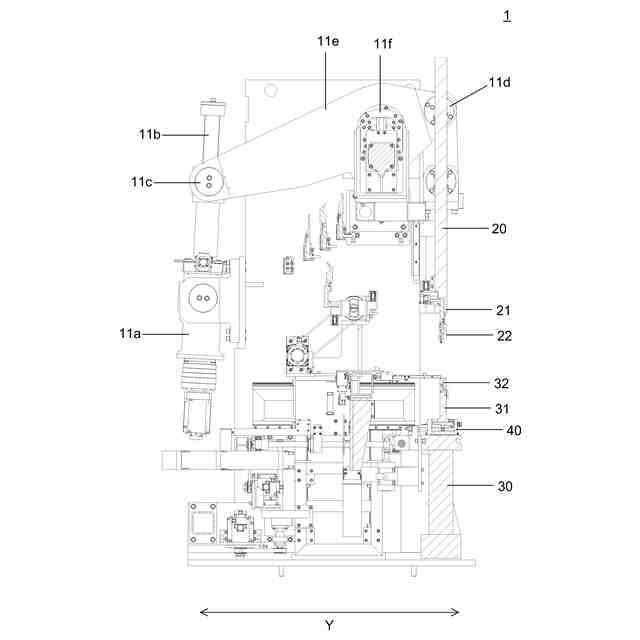

プレス機械１の側方断面図を示す。

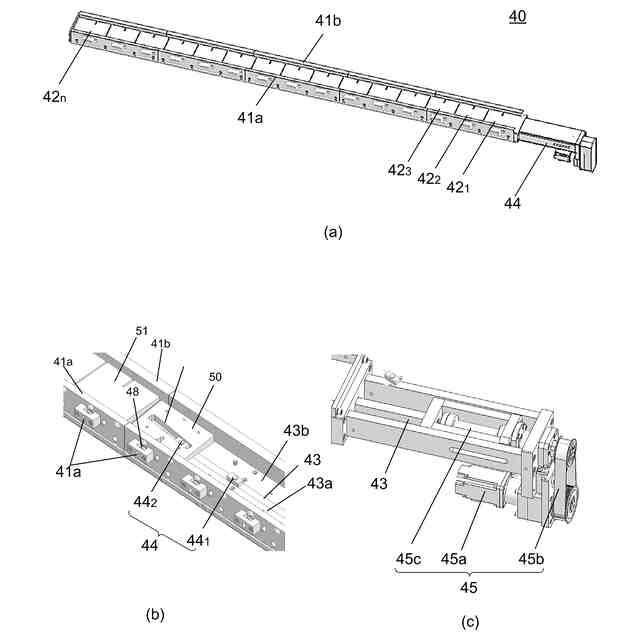

調整台４０を示す。（ａ）は全体斜視図。（ｂ）は一部の第一テーパー板５０及び第二テーパー板５１を取り外した状態の調整台４０。（ｃ）はロッド駆動部４５の拡大図。

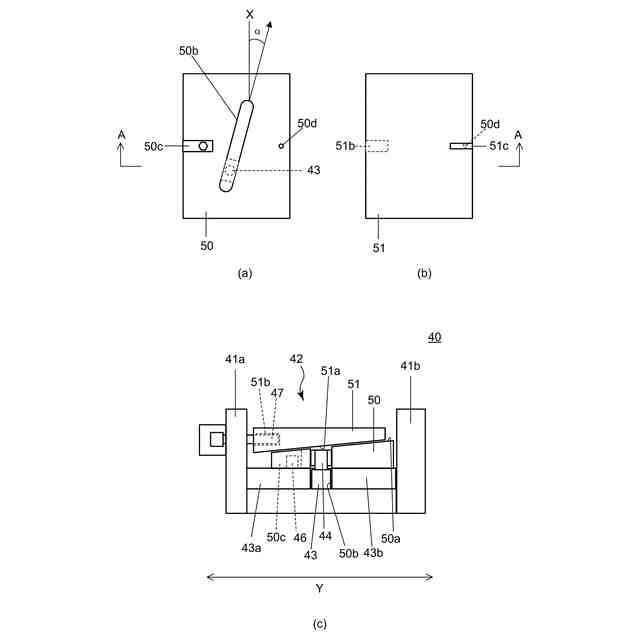

調整台４０を示す。（ａ）は第一テーパー板５０の平面図。（ｂ）は第二テーパー板５１の平面図。（ｃ）は（ａ），（ｂ）のＡ－Ａ位置における調整台４０の断面図。
従来のプレス機械１０１を示す。
他の従来のプレス機械２０１を示す。
【発明を実施するための形態】
【００１０】
図１，２は、本発明の１実施形態のプレス機械１を示す。プレス機械１は、左右のサイドフレーム１０と、サイドフレーム１０の前面に上下に移動可能に取り付けられた上テーブル（第１テーブル）２０と、サイドフレーム１０の前面に固定された下テーブル（第２テーブル）３０を有する。上テーブル２０の下端には、金型ホルダー２１を介して上金型２２を取り付け可能であり、下テーブル３０の上端には、調整台４０を介して金型ホルダー３１及び上金型３２を取り付け可能である。金型ホルダー２１，３１を省略して上テーブル２０及び／又は調整台４０に直接金型２２，３２を取り付けてもよい。本明細書では、下テーブル３０の延在方向（図１のＸ方向）を幅方向と言い、その直角方向（図２のＹ方向）を前後方向と言う。
（【００１１】以降は省略されています）
