公開番号2025093223
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208834
出願日2023-12-11
発明の名称誘導加熱装置
出願人株式会社TMEIC
代理人弁理士法人iX
主分類B21B 45/00 20060101AFI20250616BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】反りのある鋼板であっても、鋼板の衝突を防止するとともに、鋼板の歩留り率の低下を抑制できる誘導加熱装置を提供する。
【解決手段】実施形態は、鋼板のエッジを加熱するC型エッジヒータと、C型エッジヒータの上流に設けられたカメラと、カメラが生成した鋼板の画像データにもとづいて鋼板の先端部および尾端部のそれぞれの反りの大きさを計測する画像処理装置と、C型エッジヒータの上下のインダクタの間のギャップ量を調整するモータを駆動するドライブ装置と、反りにもとづいてギャップ量をフィードバック制御する制御装置と、鋼板に投入する加熱電力量に応じた電力をC型エッジヒータに供給する電力変換装置と、を備える。制御装置は、反りの大きさに応じてギャップ量を調整するように速度指令を生成し、ギャップ量に応じて鋼板に投入する加熱電力量を補正する。

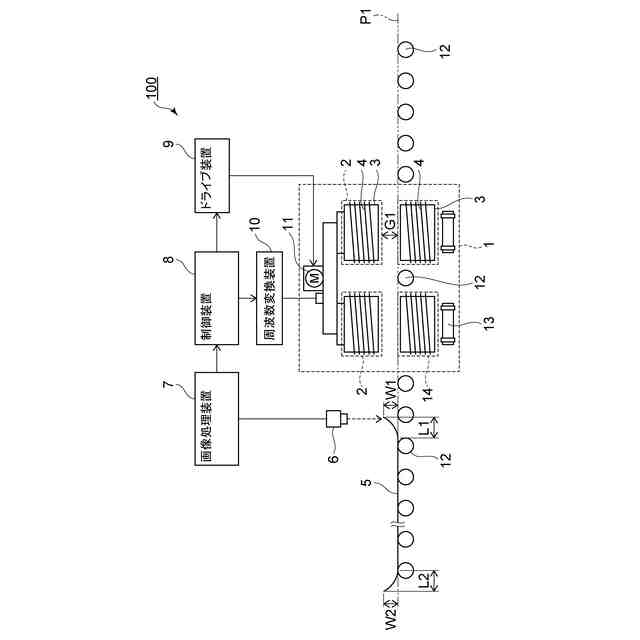

【選択図】図1
特許請求の範囲【請求項１】
鋼板の搬送方向に沿ったエッジを加熱するように、ギャップを介して設けられた上インダクタおよび下インダクタを含むＣ型エッジヒータと、
前記Ｃ型エッジヒータよりも上流に設けられ、前記Ｃ型エッジヒータに進入する鋼板を撮像して画像データを生成して出力するカメラと、
前記画像データを画像処理して、前記鋼板の先端部および尾端部のそれぞれの反りの大きさを計測して出力する画像処理装置と、
モータを駆動して前記上インダクタを上下に移動して、前記上インダクタと前記下インダクタとの間の前記ギャップの大きさを表すギャップ量を調整するドライブ装置と、

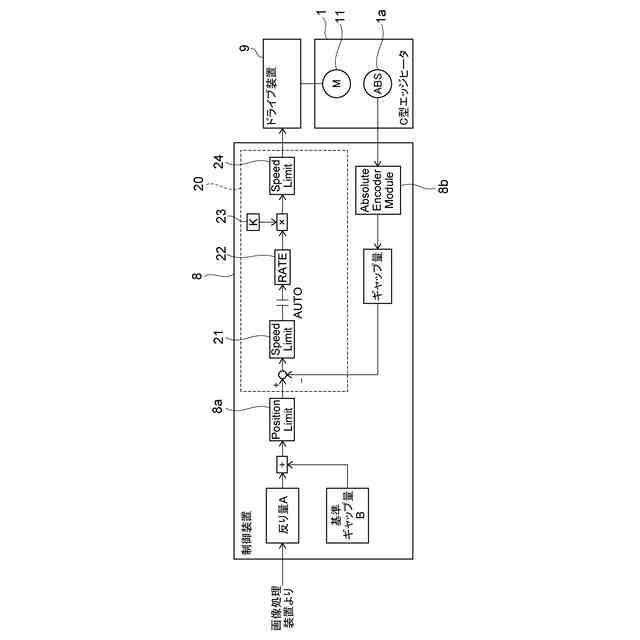

前記反りの大きさのデータにもとづいて、前記ギャップ量の設定値を算出し、計測された前記ギャップ量の計測値が前記設定値に追従するように速度指令を生成して前記ドライブ装置に出力する制御装置と、
前記鋼板に投入する加熱電力量に応じて前記上インダクタおよび前記下インダクタに電力を供給する電力変換装置と、
を備え、

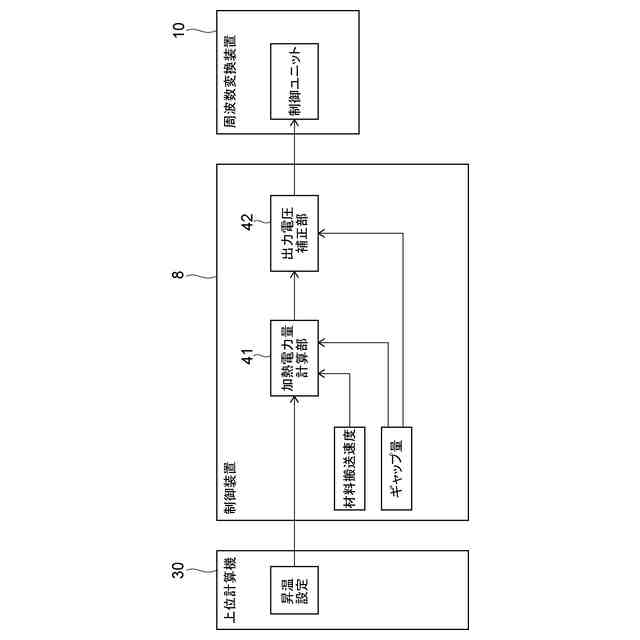

前記制御装置は、前記計測値および前記鋼板についてあらかじめ設定された昇温値にもとづいて、前記加熱電力量を算出し、
前記制御装置は、
前記先端の位置をトラッキングすることによって、前記鋼板の先端が前記Ｃ型エッジヒータに進入してから抜けるまでの期間では、前記設定値を前記先端の反りの大きさを一定とし、
前記尾端の位置をトラッキングすることによって、前記鋼板の尾端が前記Ｃ型エッジヒータに進入してから抜けるまでの期間では、前記設定値を前記尾端の反りの大きさを一定とする誘導加熱装置。
続きを表示（約 290 文字）【請求項２】
前記制御装置は、
前記昇温値にもとづいて、補正前の加熱電力量を算出し、
前記実測値にもとづいて、加熱電力量についての補正値であって、前記実測値が大きいほど大きい値を有する補正値を決定し、
前記補正前の加熱電力量に前記補正値を加算して前記加熱電力量を算出する請求項１記載の誘導加熱装置。
【請求項３】
前記制御装置は、前記先端部が前記Ｃ型エッジヒータを抜ける期間および前記尾端部が前記Ｃ型エッジヒータに進入する期間のそれぞれにおいて、前記設定値を逐次更新して、速度指令を生成する請求項１または２に記載の誘導加熱装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、鉄鋼圧延プラントで鋼板を加熱する誘導加熱装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
鉄鋼ラインでは、所定の温度に加熱された鋼板を圧延機にかけることによって、所望の板厚の製品を得ている。鋼材の両側のエッジ部の温度降下に対する均熱化や圧延機等の後続する工程の機器の負荷軽減のために、鋼板の両側のエッジ部を加熱するＣ型エッジヒータを有する誘導加熱装置を設置することがある（たとえば、特許文献１等参照）。
【０００３】
鋼板の熱間圧延では、加熱炉から、鋼板の先端や尾端のクロップを切断するクロップシャーまでに、たとえば以下の工程がある。すなわち、加熱炉を出たスラブは、サイジングプレスによって、側面を圧下される。側面を圧下されたスラブは、粗圧延機で圧延される。圧延された鋼板は、Ｃ型エッジヒータを有する誘導加熱装置による加熱工程を経て、クロップシャーによって、先端および尾端のクロップが切断される。
【０００４】
上記工程では、加熱炉から抽出した高温の鋼板の側面をサイジングプレスで圧下して板幅を狭くし、粗圧延機で、鋼板を圧延して板厚を薄くしたものをＣ型エッジヒータで加熱する。サイジングプレスと粗圧延機の工程では、鋼板の先端や尾端が長手方向に反ることがあり、反った鋼板がＣ型エッジヒータに進入すると、鋼板の反った部分が上インダクタと接触したり、衝突したりするおそれがある。
【０００５】
そこで、Ｃ型エッジヒータの上流に反り検出器を設置し、反った鋼板が反り検出器に接触した場合に、アラームを発生して設備が停止されるようにすることによって、反った鋼板が上インダクタに衝突することを防いでいる。
【先行技術文献】
【特許文献】
【０００６】
特開平１１－１４４８５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上記の方法は、設備保護が可能であっても、設備自体を停止するので、プラントの稼働率を低下させるとの問題を生じ得る。また、このような保護システムでは、鋼板の反りの大きさを計測していないため、鋼板が上インダクタに衝突しないように、上インダクタと下インダクタとの間のギャップを最大ギャップ量に設定している。そのため、誘導加熱装置を通過したにもかかわらず、鋼板の加熱が十分でなく、鋼板の品質が悪化することがある。また、仕上ミルのロール圧延の消耗が、不均等となることがあり、クロップシャーによってカットする場合のクロップの長さが増大し、歩留りが低下することがある。
【０００８】
本発明の実施形態は、反りのある鋼板であっても、鋼板の衝突を防止するとともに、鋼板の歩留り率の低下を抑制できる誘導加熱装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明に係る誘導加熱装置は、鋼板の搬送方向に沿ったエッジを加熱するように、ギャップを介して設けられた上インダクタおよび下インダクタを含むＣ型エッジヒータ１と、前記Ｃ型エッジヒータよりも上流に設けられ、前記Ｃ型エッジヒータに進入する鋼板を撮像して画像データを生成して出力するカメラと、前記画像データを画像処理して、前記鋼板の先端部および尾端部のそれぞれの反りの大きさを計測して出力する画像処理装置と、モータを駆動して前記上インダクタを上下に移動して、前記上インダクタと前記下インダクタとの間の前記ギャップの大きさを表すギャップ量を調整するドライブ装置と、前記反りの大きさのデータにもとづいて、前記ギャップ量の設定値を算出し、計測された前記ギャップ量の計測値が前記設定値に追従するように速度指令を生成して前記ドライブ装置に出力する制御装置と、前記鋼板に投入する加熱電力量に応じて前記上インダクタおよび前記下インダクタに電力を供給する電力変換装置と、を備える。前記制御装置は、前記計測値および前記鋼板についてあらかじめ設定された昇温値にもとづいて、前記加熱電力量を算出する。前記制御装置は、前記先端の位置をトラッキングすることによって、前記鋼板の先端が前記Ｃ型エッジヒータに進入してから抜けるまでの期間では、前記設定値を前記先端の反りの大きさを一定とし、前記尾端の位置をトラッキングすることによって、前記鋼板の尾端が前記Ｃ型エッジヒータに進入してから抜けるまでの期間では、前記設定値を前記尾端の反りの大きさを一定とする。
【発明の効果】
【００１０】
本発明の実施形態によれば、反りのある鋼板であっても、鋼板の衝突を防止するとともに、鋼板の歩留り率の低下を抑制できる誘導加熱装置を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
