公開番号2025125918
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024022189
出願日2024-02-16
発明の名称導線折り曲げ治具
出願人オムロン株式会社
代理人個人
主分類B21F 1/00 20060101AFI20250821BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】2か所で折り曲げられた形状の導線を手作業で効率よく生成することが可能な導線折り曲げ治具を提供する。
【解決手段】本体(2)は、本体側第1面(21)に設けられる第1折り曲げ部(22)と、深さが所定の第1長さとなる孔部(24)と、本体側第1面(21)面において、第1折り曲げ部(22)から所定の第2長さの距離となる位置の第2折り曲げ部(23)と、を備え、蓋体側第2面(32)は、蓋体側第1面(31)が対向位置に配置された状態において、第2折り曲げ部(23)よりも外側において、本体側第1面(21)から本体側となる方向に延伸している。
【選択図】図1
特許請求の範囲【請求項１】
導線を折り曲げる導線折り曲げ治具であって、
本体側第１面を有する本体と、
前記本体側第１面に対して所定の間隔離れた位置に対向可能な蓋体側第１面、および、該蓋体側第１面に対して所定の角度をなした蓋体側第２面を有する蓋体と、を備え、
前記本体は、
前記本体側第１面の所定の位置に設けられ、前記導線の一方の端部を前記本体の内部において保持する導線端部保持部と、
前記本体側第１面を含む面上の前記所定の位置に設けられた第１折り曲げ部と、
前記本体側第１面を含む面上の前記第１折り曲げ部から所定の距離離れた位置に設けられた第２折り曲げ部と、を備え、
前記蓋体側第１面が前記本体側第１面と対向した状態において、前記蓋体側第２面が前記第２折り曲げ部と所定の間隔離れている、導線折り曲げ治具。
続きを表示（約 1,000 文字）【請求項２】
前記本体側第１面および前記蓋体側第２面は平面であり、
前記蓋体側第１面と前記蓋体側第２面とがなす角度が略９０度であり、
前記導線端部保持部と前記第１折り曲げ部とを結ぶ直線と、前記本体側第１面を含む面とがなす角度が略９０度である、請求項１に記載の導線折り曲げ治具。
【請求項３】
前記本体は、
前記第２折り曲げ部が形成されている箇所において、平面形状であって前記本体側第１面を含む面からの高さが前記導線端部保持部の前記本体側第1面を含む面までの深さと等しい本体側側面をさらに備える、請求項１に記載の導線折り曲げ治具。
【請求項４】

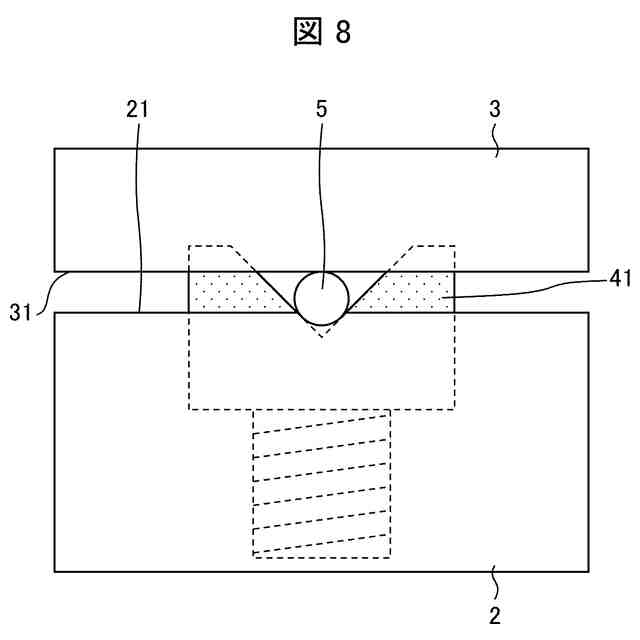

前記本体は、前記第１折り曲げ部と前記第２折り曲げ部との間の位置に、前記第１折り曲げ部と前記第２折り曲げ部とを結ぶ方向に沿った溝部を有する、請求項１に記載の導線折り曲げ治具。
【請求項５】
前記溝部は、前記第１折り曲げ部から前記第２折り曲げ部まで延伸する、請求項４に記載の導線折り曲げ治具。
【請求項６】
前記溝部は、前記本体側第１面に垂直な方向に移動可能な溝部敷設部材に設けられており、該溝部敷設部材は、当該溝部敷設部材を、前記本体側第１面を含む面から突出する方向に付勢する付勢部材を備える、請求項４に記載の導線折り曲げ治具。
【請求項７】
前記導線端部保持部は、孔部であり、
前記孔部の底面近傍の内径が前記導線の外径と同程度であり、
前記間隔が前記導線の外径と同程度である、請求項１に記載の導線折り曲げ治具。
【請求項８】
前記蓋体側第１面が前記本体側第１面と対向した状態において、前記蓋体側第２面の延伸方向の端部から突出している前記導線を切断する切断部材を備える、請求項１に記載の導線折り曲げ治具。
【請求項９】
前記切断部材は、前記第２折り曲げ部からの距離が前記導線端部保持部の前記本体側第1面を含む面からの深さと等しくなる位置で、前記導線を切断する、請求項８に記載の導線折り曲げ治具。
【請求項１０】
前記導線端部保持部および前記第１折り曲げ部は、前記第１折り曲げ部と前記第２折り曲げ部とを結ぶ方向に移動可能な本体可動部に設けられている、請求項１に記載の導線折り曲げ治具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えばジャンパー線などを作成するための導線折り曲げ治具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、ジャンパー線を作成するには、作業者は、導線をニッパーなどで切断した後に左右の先端をペンチによって目安で曲げていた。
【０００３】
また、特許文献１には、板状で長手方向中央部から折れ曲がる蝶つがい部を有し、長手方向側面に折れ曲がる点を中心に、左右同一寸法で数か所に溝を設けた２板のブロックと、前記ブロックの一部分より２板のブロックを定角度に曲げた時に固定するための固定金具とを含むリード線折り曲げ治具が開示されている。
【先行技術文献】
【特許文献】
【０００４】
実開昭６３－１１４１００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
作業者がニッパーやペンチなどで手作業でジャンパー線を作成する場合、作業者によって切断する長さ、曲げる長さ、方向、角度にばらつきが生じる。よって、ジャンパー線を配線基板などに取り付ける際に、適切に取り付けることができないなどの不具合が発生することがある。
【０００６】
また、特許文献１に開示された治具を利用したとしても、リード線を折り曲げた後の端部の切断は作業者の目安で切断されるため、リード線の折り曲げ端部の長さにばらつきが生じる。また、特許文献１に開示された治具では、リード線の２つの端部の折り曲げの方向が異なった状態となる可能性があり、所望の形状に成形することが困難である。
【０００７】
本発明の一態様は、２か所で折り曲げられた形状の導線を手作業で効率よく生成することが可能な導線折り曲げ治具を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために、本発明に係る導線折り曲げ治具は、導線を折り曲げる導線折り曲げ治具であって、本体側第１面を有する本体と、前記本体側第１面に対して所定の間隔離れた位置に対向可能な蓋体側第１面、および、該蓋体側第１面に対して所定の角度をなした蓋体側第２面を有する蓋体と、を備え、前記本体は、前記本体側第１面の所定の位置に設けられ、前記導線の一方の端部を前記本体の内部において保持する導線端部保持部と、前記本体側第１面を含む面上の前記所定の位置に設けられた第１折り曲げ部と、前記本体側第１面を含む面上の前記第１折り曲げ部から所定の距離離れた位置に設けられた第２折り曲げ部と、を備え、前記蓋体側第１面が前記本体側第１面と対向した状態において、前記蓋体側第２面が前記第２折り曲げ部と所定の間隔離れている構成である。
【０００９】

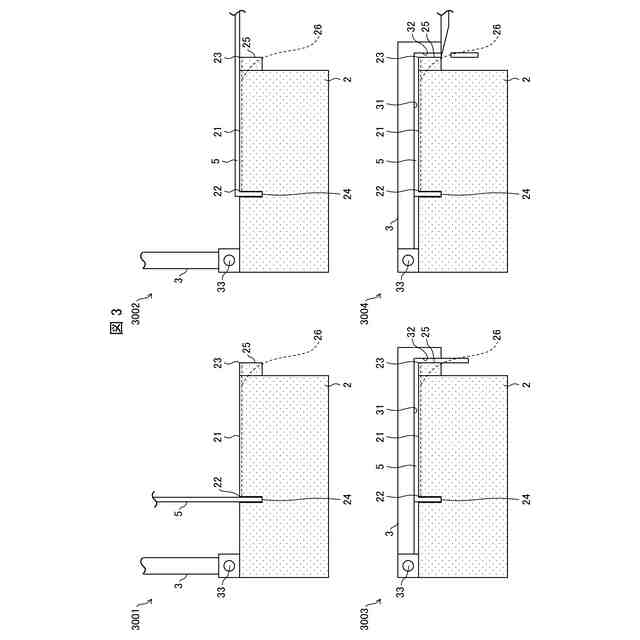

上記の構成において、導線端部保持部によって端部が保持された導線は、まずユーザによって本体の第１折り曲げ部で折り曲げられる。その後、蓋体が対向位置に配置されることにより、導線は蓋体側第１面および蓋体側第２面に押されて第２折り曲げ部で折り曲げられる。すなわち、上記の構成によれば、導線を、該導線の一方の端部から第１長さとなる位置、および、該第１長さの位置から第２長さとなる位置の２か所で所定の方向および所定の角度で折り曲げることができる。よって、ジャンパー線などの２か所で折り曲げられた形状の導線を手作業で効率よく生成することが可能な導線折り曲げ治具を提供することができる。
【００１０】
また、本発明に係る導線折り曲げ治具は、上記の構成において、前記本体側第１面および前記蓋体側第２面は平面であり、前記蓋体側第１面と前記蓋体側第２面とがなす角度が略９０度であり、前記導線端部保持部と前記第１折り曲げ部とを結ぶ直線と、前記本体側第１面を含む面とがなす角度が略９０度である構成としてもよい。
（【００１１】以降は省略されています）
