公開番号2025068393
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178265
出願日2023-10-16
発明の名称設備システム、設備機器および中継装置
出願人リンナイ株式会社
代理人弁理士法人快友国際特許事務所
主分類H04Q 9/00 20060101AFI20250421BHJP(電気通信技術)
要約【課題】設備機器のためのデータの記憶装置への書込みが正常に行われていない場合に、データのどこの部分に問題があるのか特定することが可能な技術を提供する。
【解決手段】設備システムは、記憶装置を備える設備機器と、設備機器と宅内通信回線を介して通信可能な中継装置と、中継装置と宅外通信回線を介して通信可能なサーバ装置を備える。サーバ装置は、中継装置に設備機器のためのデータを送信する。中継装置は、サーバ装置から設備機器のためのデータを受信し、設備機器のためのデータを第1のデータサイズを有する第1の分割データごとに設備機器に個別に送信する。設備機器は、中継装置から設備機器のためのデータを第1の分割データごとに個別に受信し、設備機器のためのデータを第2のデータサイズを有する第2の分割データごとに記憶装置に個別に書込み、かつ第2の分割データごとに記憶装置への書込みが正常に行われたか否かの検証を個別に行う。

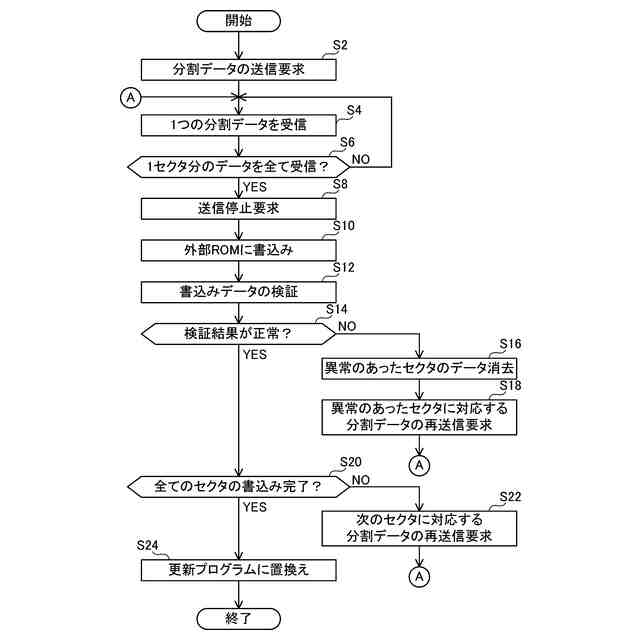

【選択図】図3
特許請求の範囲【請求項１】
記憶装置を備える設備機器と、
前記設備機器と宅内通信回線を介して通信可能な中継装置と、
前記中継装置と宅外通信回線を介して通信可能なサーバ装置を備えており、
前記サーバ装置は、前記中継装置に前記設備機器のためのデータを送信するように構成されており、
前記中継装置は、前記サーバ装置から前記設備機器のためのデータを受信し、前記設備機器のためのデータを第１のデータサイズを有する第１の分割データごとに前記設備機器に個別に送信するように構成されており、
前記設備機器は、前記中継装置から前記設備機器のためのデータを前記第１の分割データごとに個別に受信し、前記設備機器のためのデータを第２のデータサイズを有する第２の分割データごとに前記記憶装置に個別に書込み、かつ前記第２の分割データごとに前記記憶装置への書込みが正常に行われたか否かの検証を個別に行うように構成されている、設備システム。
続きを表示（約 1,200 文字）【請求項２】
前記設備機器は、特定の第２の分割データについて前記記憶装置への書込みが正常に行われなかった場合に、前記中継装置に前記特定の第２の分割データに対応する前記第１の分割データの再送信の要求を送信するように構成されており、
前記中継装置は、前記設備機器から前記再送信の要求を受信した場合に、前記設備機器に前記特定の第２の分割データに対応する前記第１の分割データの再送信を行うように構成されている、請求項１の設備システム。
【請求項３】
前記第２のデータサイズが、前記記憶装置において書込みおよび消去が可能な最小単位であるセクタに対応する、請求項２の設備システム。
【請求項４】
前記宅内通信回線が、有線通信回線である、請求項２の設備システム。
【請求項５】
前記第２のデータサイズが、前記第１のデータサイズ以上である、請求項２の設備システム。
【請求項６】
前記設備機器が、前記中継装置から１個の第２の分割データに対応する前記第１の分割データを受信するごとに、前記１個の第２の分割データについての、前記記憶装置への書込みと、前記記憶装置への書込みが正常に行われたか否かの検証を行うように構成されている、請求項２の設備システム。
【請求項７】
前記中継装置が、前記サーバ装置から前記設備機器のためのデータの全体を受信した後に、前記設備機器のためのデータを前記第１の分割データごとに前記設備機器に個別に送信するように構成されている、請求項２の設備システム。
【請求項８】
前記中継装置が、前記設備機器のリモコンである、請求項１の設備システム。
【請求項９】
前記設備機器が、熱機器である、請求項１の設備システム。
【請求項１０】
記憶装置を備える設備機器であって、
前記設備機器は、宅内通信回線を介して中継装置と通信可能であり、
前記中継装置は、宅外通信回線を介してサーバ装置と通信可能であり、
前記サーバ装置は、前記中継装置に前記設備機器のためのデータを送信するように構成されており、
前記中継装置は、前記サーバ装置から前記設備機器のためのデータを受信し、前記設備機器のためのデータを第１のデータサイズを有する第１の分割データごとに前記設備機器に個別に送信するように構成されており、
前記設備機器は、前記中継装置から前記設備機器のためのデータを前記第１の分割データごとに個別に受信し、前記設備機器のためのデータを第２のデータサイズを有する第２の分割データごとに前記記憶装置に個別に書込み、かつ前記第２の分割データごとに前記記憶装置への書込みが正常に行われたか否かの検証を個別に行うように構成されている、設備機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、設備システム、設備機器および中継装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、設備システムが開示されている。前記設備システムは、記憶装置を備える設備機器と、前記設備機器と宅内通信回線を介して通信可能な中継装置と、前記中継装置と宅外通信回線を介して通信可能なサーバ装置を備えている。前記サーバ装置は、前記中継装置に前記設備機器のためのデータを送信するように構成されている。前記中継装置は、前記サーバ装置から前記設備機器のためのデータを受信し、前記設備機器のためのデータを第１のデータサイズを有する第１の分割データごとに前記設備機器に個別に送信するように構成されている。前記設備機器は、前記中継装置から前記設備機器のためのデータを前記第１の分割データごとに個別に受信し、前記設備機器のためのデータを前記記憶装置に書込むように構成されている。この構成によれば、設備機器のためのデータを中継装置から設備機器へ送信する際に、宅内通信回線が占有され続けてしまうことを抑制することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４４９５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
設備機器においては、設備機器のためのデータの記憶装置への書込みを行った後に、記憶装置への書込みが正常に行われたか否かを検証することが望ましい。仮に、設備機器において、設備機器のためのデータの全体を記憶装置へ書込んだ後に、記憶装置への書込みが正常に行われたか否かを検証する構成とすると、書込みが正常に行われていなかった場合に、データのどこの部分に問題があるのか特定することができず、その後の対応が困難となる。本明細書では、設備機器のためのデータの記憶装置への書込みが正常に行われていない場合に、データのどこの部分に問題があるのか特定することが可能な技術を提供する。
【課題を解決するための手段】
【０００５】
本技術の第１の態様では、設備システムは、記憶装置を備える設備機器と、前記設備機器と宅内通信回線を介して通信可能な中継装置と、前記中継装置と宅外通信回線を介して通信可能なサーバ装置を備えていてもよい。前記サーバ装置は、前記中継装置に前記設備機器のためのデータを送信するように構成されていてもよい。前記中継装置は、前記サーバ装置から前記設備機器のためのデータを受信し、前記設備機器のためのデータを第１のデータサイズを有する第１の分割データごとに前記設備機器に個別に送信するように構成されていてもよい。前記設備機器は、前記中継装置から前記設備機器のためのデータを前記第１の分割データごとに個別に受信し、前記設備機器のためのデータを第２のデータサイズを有する第２の分割データごとに前記記憶装置に個別に書込み、かつ前記第２の分割データごとに前記記憶装置への書込みが正常に行われたか否かの検証を個別に行うように構成されていてもよい。
【０００６】
上記の構成によれば、設備機器において、設備機器のためのデータの記憶装置への書込みと、記憶装置への書込みが正常に行われたか否かの検証が、第２の分割データごとに行われる。このような構成とすることによって、設備機器のためのデータの記憶装置への書込みが正常に行われていない場合に、データのどこの部分に問題があるのか特定することができる。
【０００７】
第２の態様では、第１の態様において、前記設備機器は、特定の第２の分割データについて前記記憶装置への書込みが正常に行われなかった場合に、前記中継装置に前記特定の第２の分割データに対応する前記第１の分割データの再送信の要求を送信するように構成されていてもよい。前記中継装置は、前記設備機器から前記再送信の要求を受信した場合に、前記設備機器に前記特定の第２の分割データに対応する前記第１の分割データの再送信を行うように構成されていてもよい。
【０００８】
上記の構成によれば、設備機器において、特定の第２の分割データについて記憶装置への書込みが正常に行われなかった場合に、中継装置から設備機器へ、特定の第２の分割データに対応する第１の分割データのみが再送信される。このような構成とすることによって、中継装置から設備機器へのデータの再送信によって宅内通信回線が占有されることを抑制することができる。
【０００９】
第３の態様では、第２の態様において、前記第２のデータサイズは、前記記憶装置において書込みおよび消去が可能な最小単位であるセクタに対応してもよい。
【００１０】
上記の構成によれば、第２の分割データのデータサイズを最も小さくすることができる。これによって、設備機器において記憶装置への書込みが正常に行われなかった場合に、中継装置から設備機器へ再送信されるデータの量を少なくすることができる。
（【００１１】以降は省略されています）
