公開番号2025068139
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025028228,2022156069
出願日2025-02-25,2022-09-29
発明の名称カーテンウォール
出願人YKK AP株式会社
代理人弁理士法人武和国際特許事務所
主分類E04B 2/96 20060101AFI20250417BHJP(建築物)
要約【課題】カーテンウォールのパネル体の室内側でパネル体を保持する方立の意匠性を向上させる。
【解決手段】カーテンウォール1は、パネル体5と、室外側部70を有し、パネル体5を室内側において保持する方立2と、パネル体5を室外側において保持する押縁50と、方立2の室外側部70に固定されて、押縁50を受ける受け材30と、受け材30と方立2の室外側部70の間に介在する介在部材60と、を備えている。
【選択図】図3
特許請求の範囲【請求項１】
パネル体と、
室外側部を有し、前記パネル体を室内側において保持する方立と、
前記パネル体を室外側において保持する押縁と、
前記方立の室外側部に固定されて、前記押縁を受ける受け材と、
前記受け材と前記方立の室外側部の間に介在する介在部材と、
を備えたカーテンウォール。
続きを表示（約 700 文字）【請求項２】
請求項１に記載されたカーテンウォールにおいて、
前記介在部材は、絶縁材であるカーテンウォール。
【請求項３】
請求項１又は２に記載されたカーテンウォールにおいて、
前記方立の室外側部は、前記受け材が配置される溝部を有し、
前記受け材は、前記溝部との間に前記介在部材を介在させて前記溝部内に収容されたカーテンウォール。
【請求項４】
請求項３に記載されたカーテンウォールにおいて、
前記介在部材は、前記受け材と前記溝部の間に全体にわたって介在するカーテンウォール。
【請求項５】
請求項３に記載されたカーテンウォールにおいて、
前記溝部は、互いに対向する左右の溝壁を有し、
前記介在部材は、前記受け材と前記左右の溝壁の間に介在するカーテンウォール。
【請求項６】
請求項５に記載されたカーテンウォールにおいて、
前記介在部材は、前記受け材と前記左右の溝壁の室外側の部分の間に挟まれたカーテンウォール。
【請求項７】
請求項１又は２に記載されたカーテンウォールにおいて、
前記受け材を前記方立に固定する固定金具を備え、
前記固定金具は、前記受け材の挿通孔及び前記介在部材の挿通孔を挿通して前記方立の室外側部に取り付けられたカーテンウォール。
【請求項８】
請求項１又は２に記載されたカーテンウォールにおいて、
前記受け材と前記パネル体の間に挟まれてシーリング材を受けるバックアップ材を備えたカーテンウォール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パネル体と方立を備えたカーテンウォールに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
複数の方立を備えたカーテンウォールでは、複数の方立が並べて設置されて、パネル体が方立により保持されている。方立は、上下方向に間隔をあけた複数箇所で、建物の躯体に取り付けられて、建物の躯体に支持される。また、建物の吹き抜け部等のように躯体の上下方向の間隔が広い箇所に方立を設置する場合には、方立の躯体への取付箇所の間隔が広くなるのに伴い、方立の強度が求められることがある。これに対し、従来、比較的容易に強度確保が可能なスチール方立を方立の一部に設けたカーテンウォールが知られている（特許文献１参照）。
【０００３】
特許文献１に記載された従来のカーテンウォールでは、パネル体であるガラスパネルよりも室内側の位置にスチール方立が配置されている。また、アルミ方立がスチール方立の室外側面に連結されて、ガラスパネルがアルミ方立に保持されている。ところが、ガラスパネルの室内側では、方立を構成するアルミ方立とスチール方立の両方が露出して、それらのテクスチャーが混在している。そのため、従来のカーテンウォールでは、ガラスパネルの室内側において、方立のテクスチャーに統一感がなく、方立の意匠性の観点から改良の余地がある。
【先行技術文献】
【特許文献】
【０００４】
特許第４２５９４４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、前記従来の問題に鑑みなされたもので、その目的は、カーテンウォールのパネル体の室内側でパネル体を保持する方立の意匠性を向上させることである。
【課題を解決するための手段】
【０００６】
本発明は、
パネル体と、
室外側部を有し、前記パネル体を室内側において保持する方立と、
前記パネル体を室外側において保持する押縁と、
前記方立の室外側部に固定されて、前記押縁を受ける受け材と、
前記受け材と前記方立の室外側部の間に介在する介在部材と、
を備えたカーテンウォールである。
【発明の効果】
【０００７】
本発明によれば、カーテンウォールのパネル体の室内側でパネル体を保持する方立の意匠性を向上させることができる。
【図面の簡単な説明】
【０００８】
第１実施形態のカーテンウォールを示す正面図である。

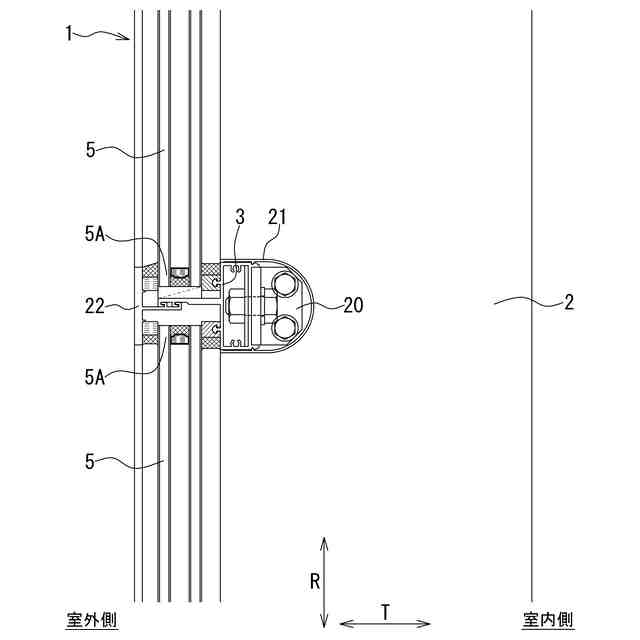

第１実施形態のカーテンウォールの縦断面図である。

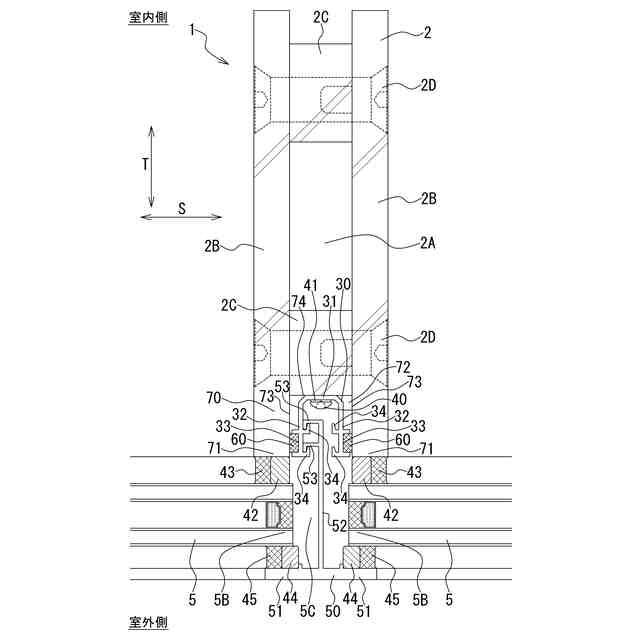

第１実施形態のカーテンウォールの横断面図である。

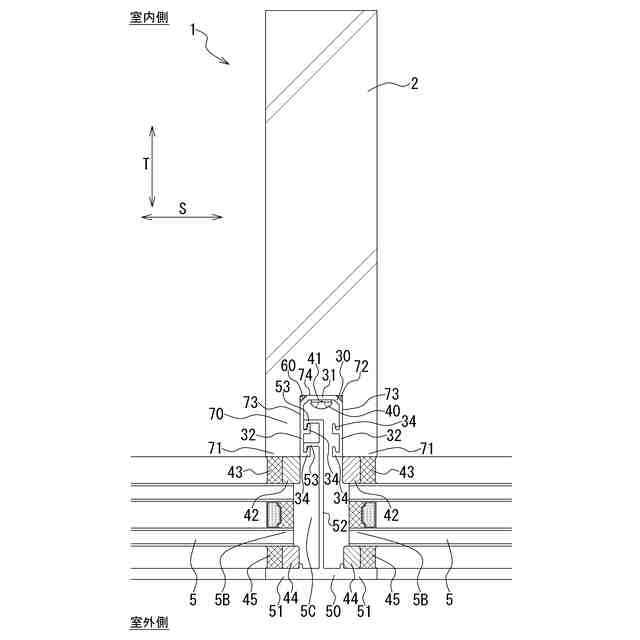

第２実施形態のカーテンウォールの横断面図である。
第３実施形態のカーテンウォールの横断面図である。

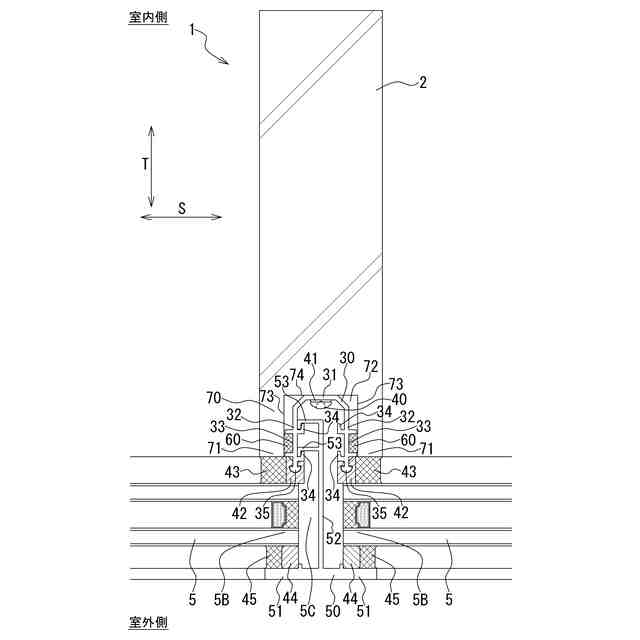

第４実施形態のカーテンウォールの横断面図である。

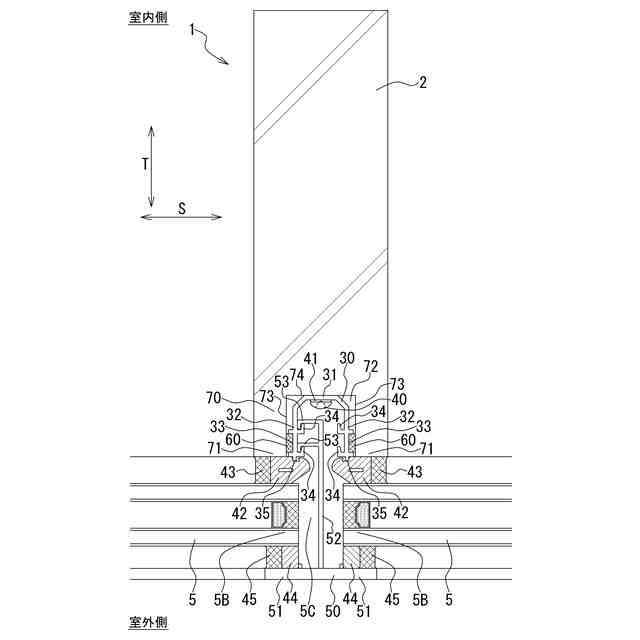

第５実施形態のカーテンウォールの横断面図である。

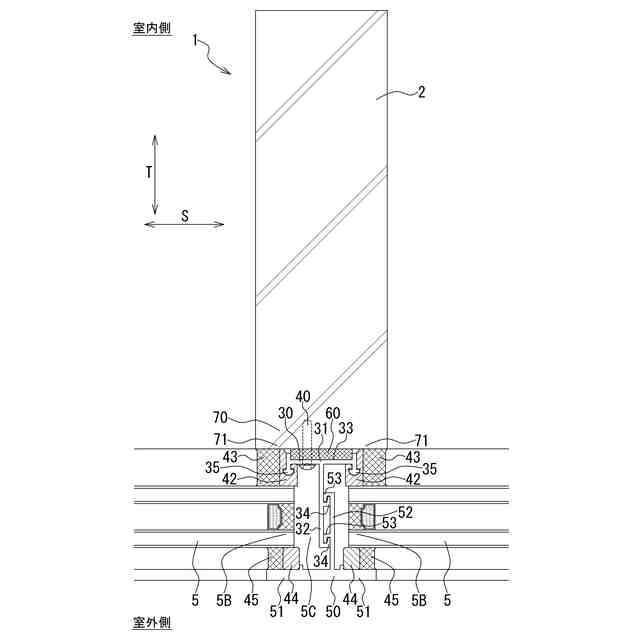

第６実施形態のカーテンウォールの横断面図である。
第７実施形態のカーテンウォールの横断面図である。
【発明を実施するための形態】
【０００９】
本発明のカーテンウォールの一実施形態について、図面を参照して説明する。
本実施形態のカーテンウォールは、建物の外壁に用いられる壁体であり、建物の室内（屋内）と室外（屋外）の間に設置される。以下、カーテンウォールの例として、ノックダウン方式のカーテンウォールの複数の実施形態について説明する。
【００１０】
（第１実施形態）

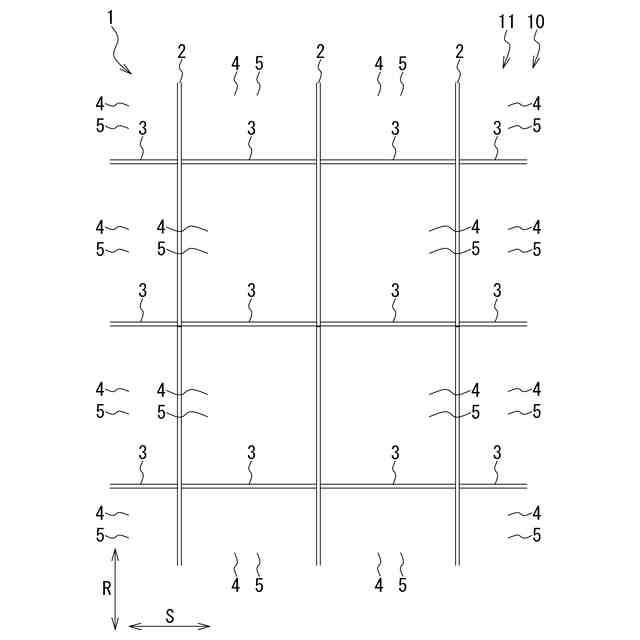

図１は、第１実施形態のカーテンウォール１を示す正面図であり、カーテンウォール１の構成の一部の記載を省略して、カーテンウォール１の概略構成を模式的に示している。
図示のように、カーテンウォール１は、建物１０の外壁１１の箇所に設置されて、建物１０の外壁１１を形成する。また、カーテンウォール１は、建物１０の躯体（図示せず）の室外側に配置されて、建物１０の躯体に取り付けられている。
（【００１１】以降は省略されています）
