公開番号2025067936
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025019783,2021008701
出願日2025-02-10,2021-01-22
発明の名称画像処理装置、画像形成システム、画像処理方法およびプログラム
出願人株式会社リコー
代理人弁理士法人ITOH
主分類H04N 1/00 20060101AFI20250417BHJP(電気通信技術)
要約【課題】色安定処理における画像データの階調の補正量を表示する。
【解決手段】印刷処理結果の記録媒体を読み取った読取画像に基づいて、印刷対象の画像データの階調の補正量を決定する制御を実行する色安定処理部と、前記補正量を示す情報を表示する制御を行う表示制御部と、を備える画像処理装置である。
【選択図】図4

特許請求の範囲【請求項１】
印刷処理結果の記録媒体を読み取った読取画像に基づいて、印刷対象の画像データの階調の補正量を決定する制御を実行する色安定処理部と、
前記補正量を示す情報を表示する制御を行う表示制御部と、を備える、
画像処理装置。
続きを表示（約 1,000 文字）【請求項２】
前記表示制御部は、前記補正量の決定に応じて、前記画像データの階調の補正に適用する時までに、前記補正量を表示する制御を行う、
請求項１に記載の画像処理装置。
【請求項３】
前記表示制御部は、決定した前記補正量を前記画像データの階調の補正に適用したことに応じて、前記補正量を表示する制御を行う、
請求項１に記載の画像処理装置。
【請求項４】
前記表示制御部は、前記補正量を示す情報として、決定した前記補正量の大きさに応じて表示が変化する表示部品を表示する制御を行う、
請求項１から３のいずれか１項に記載の画像処理装置。
【請求項５】
前記表示制御部は、前記補正量に関連付けて、印刷色と基準色との色差を示す情報を表示する制御を行う、
請求項１から４のいずれか１項に記載の画像処理装置。
【請求項６】
前記表示制御部は、前記印刷色と前記基準色との前記色差を複数の色材毎に表示するとともに、前記補正量を示す表示部品を前記複数の色材毎に表示する、
請求項５に記載の画像処理装置。
【請求項７】
前記表示制御部は、前記印刷色と前記基準色との前記色差を、時系列または印刷ジョブのページ数、枚数あるいは部数に沿って表示する制御を行う、
請求項５または６に記載の画像処理装置。
【請求項８】
記憶部と、
印刷対象の前記画像データの階調を補正する階調補正部と、をさらに備え、
前記色安定処理部は、規定の条件で定められた所定の枚数以下の枚数の前記記録媒体を読み取った前記読取画像に基づいて、印刷色と基準色との色差を示す色差情報と、前記補正量を示す補正ガンマ情報と、を生成し、生成された前記色差情報および前記補正ガンマ情報を、次の所定の枚数分の印刷対象の画像データの階調の補正に適用するために前記階調補正部にセットして、表示可能な態様で前記記憶部に記憶させる、
請求項１から７のいずれか１項に記載の画像処理装置。
【請求項９】
印刷色と基準色との色差があらかじめ設定された閾値以上の場合に、印刷を停止する制御を行う印刷停止部を備える、
請求項１から８のいずれか１項に記載の画像処理装置。
【請求項１０】
前記表示制御部は、前記色安定処理部の制御状態を表示する制御を行う、
請求項１から９のいずれか１項に記載の画像処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置、画像形成システム、画像処理方法およびプログラムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
画像形成装置で印刷に使用する色の階調を補正する階調補正処理を行う技術が開発されている。画像形成装置で印刷された印刷物をセンサで読み取って、読み取った色と目標の色とを比較することによって、印刷対象の画像データの階調補正処理における補正量を決定する色安定処理を行う技術が開示されている。
【０００３】
また、特許文献１には、色安定処理を行う装置において、基準となる色度データと読み取った色情報との間の色差を示す情報を表示する技術が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術では、色安定処理における画像データの階調の補正量が表示されない。画像データの階調の補正量が表示されないと、仮に色差を示す情報が表示されたとしても、ユーザは、発生した色差に対して色安定処理がどのように作用しているかを把握できず、例えば色安定機能を有効化するかどうかを選択できる場合には、判断が難しい。
【０００５】
開示の技術は、色安定処理における画像データの階調の補正量を表示することを目的とする。
【課題を解決するための手段】
【０００６】
開示の技術は、印刷処理結果の記録媒体を読み取った読取画像に基づいて、印刷対象の画像データの階調の補正量を決定する制御を実行する色安定処理部と、前記補正量を示す情報を表示する制御を行う表示制御部と、を備える画像処理装置である。
【発明の効果】
【０００７】
色安定処理における画像データの階調の補正量を表示することができる。
【図面の簡単な説明】
【０００８】

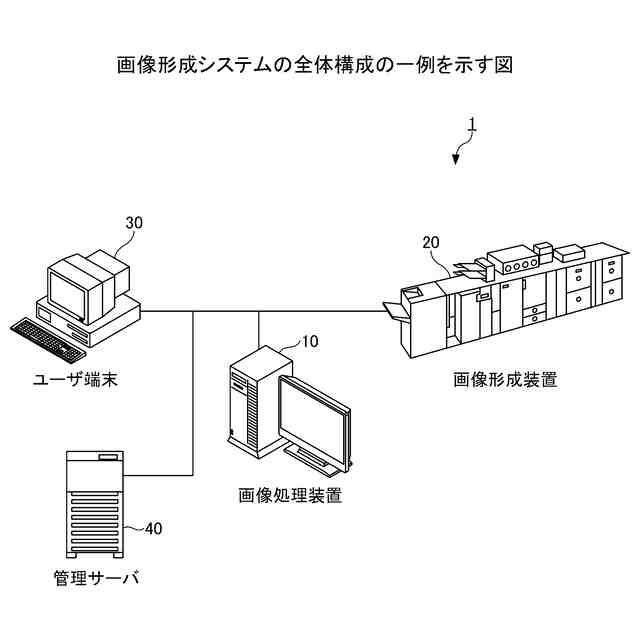

画像形成システムの全体構成の一例を示す図である。

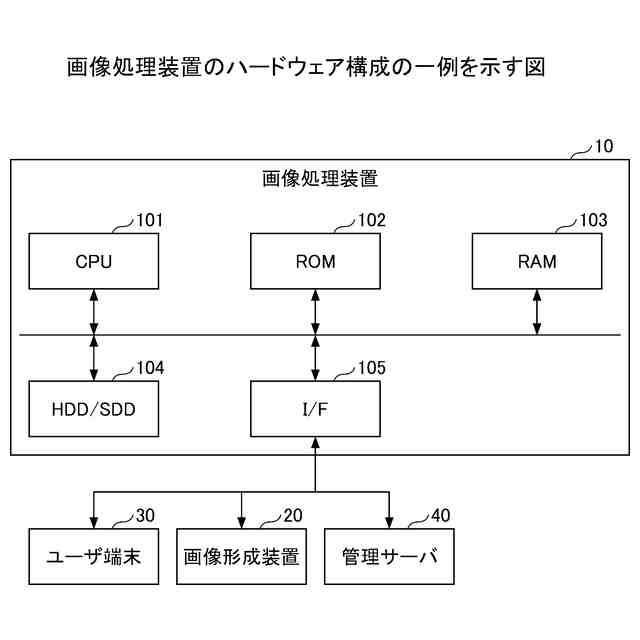

画像処理装置のハードウェア構成の一例を示す図である。

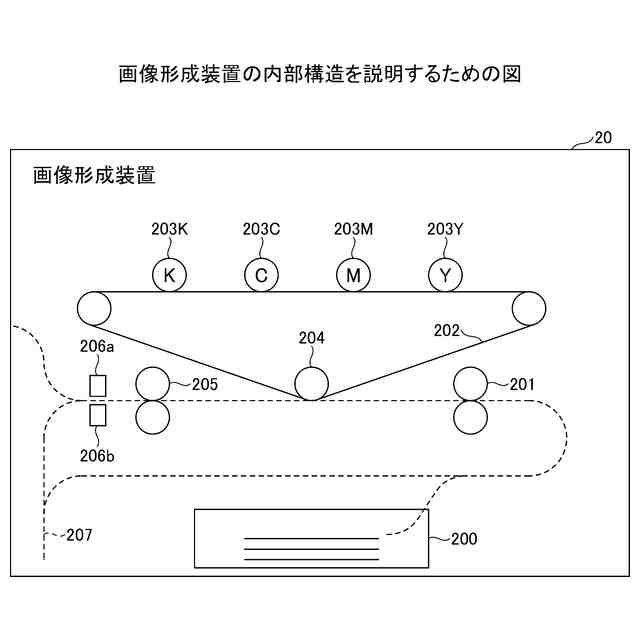

画像形成装置の内部構造を説明するための図である。

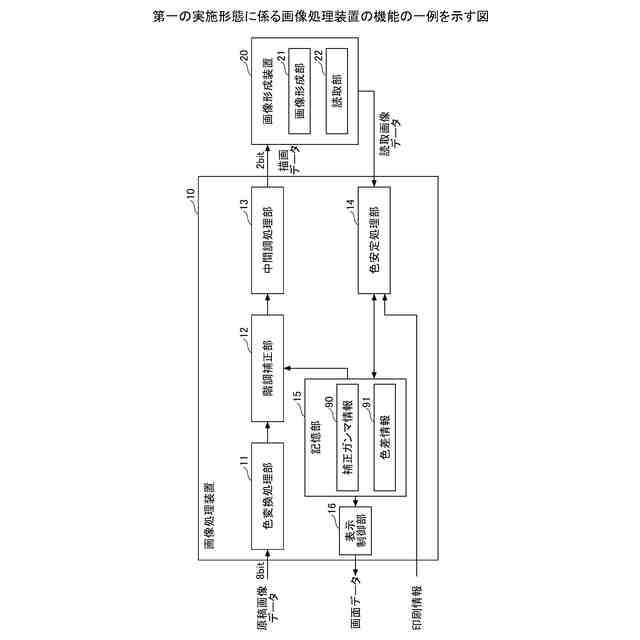

第一の実施形態に係る画像処理装置の機能の一例を示す図である。

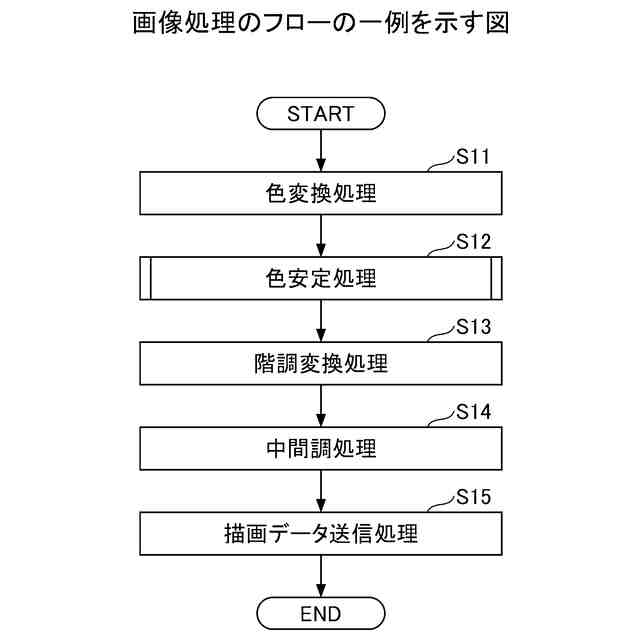

画像処理のフローの一例を示す図である。

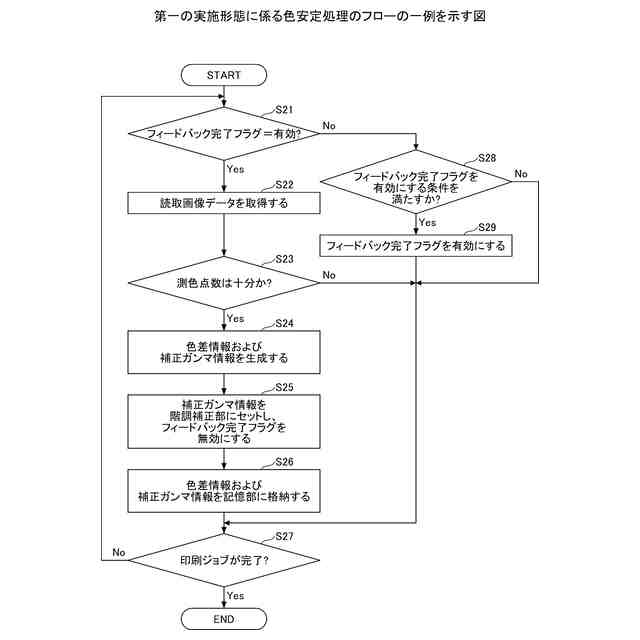

第一の実施形態に係る色安定処理のフローの一例を示す図である。

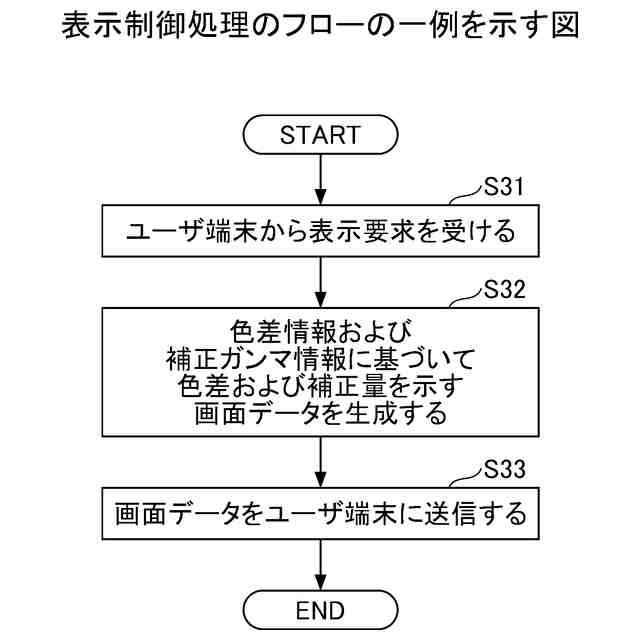

表示制御処理のフローの一例を示す図である。

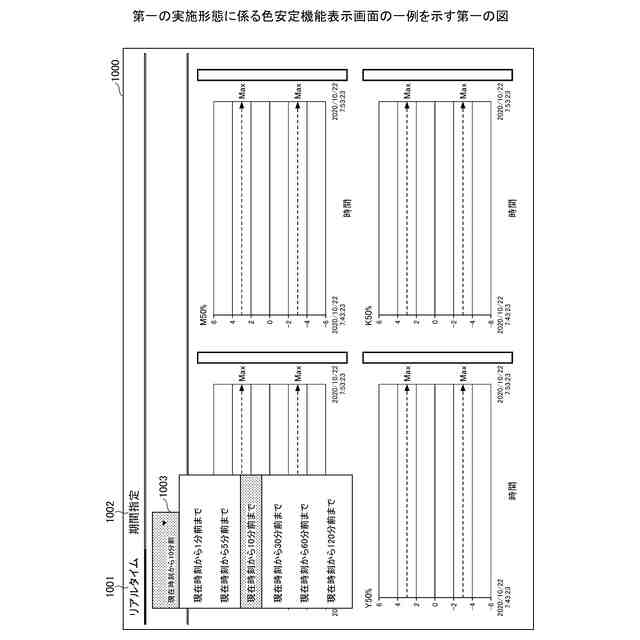

第一の実施形態に係る色安定機能表示画面の一例を示す第一の図である。
第一の実施形態に係る色安定機能表示画面の一例を示す第二の図である。
色差および補正量の表示の一例を示す図である。
補正量の表示方法を説明するための図である。
補正量の算出方法を説明するための図である。
第二の実施形態に係る画像処理装置の機能の一例を示す図である。
第二の実施形態に係る色安定処理のフローの一例を示す図である。
第二の実施形態に係る設定画面の一例を示す図である。
第二の実施形態に係る操作パネル画面の一例を示す図である。
第二の実施形態に係る色安定機能表示画面の一例を示す図である。
第三の実施形態に係る画像処理装置の機能の一例を示す図である。
第三の実施形態に係る色安定機能表示画面の一例を示す図である。
【発明を実施するための形態】
【０００９】
（第一の実施形態）
以下に、図面を参照して本発明に係る画像形成システムの実施の形態について説明する。
【００１０】
図１は、画像形成システムの全体構成の一例を示す図である。
（【００１１】以降は省略されています）
