公開番号2025056539
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023166073
出願日2023-09-27
発明の名称撮像素子、および撮像装置
出願人株式会社ニコン
代理人個人,個人
主分類H04N 25/40 20230101AFI20250401BHJP(電気通信技術)
要約【課題】撮像素子は、動作の高速化を望まれる。
【解決手段】光を電荷に変換する第1光電変換部D1と、光を電荷に変換する第2光電変換部D2とを有する複数の画素が列方向に並んで配置される画素部30Aと、複数の画素のうち第1画素の第1光電変換部D1で変換された電荷の蓄積と、複数の画素のうち第2画素の第1光電変換部D1で変換された電荷の蓄積とが行われているときに、第1画素の第2光電変換部D2で変換された電荷に基づく信号と、第2画素の前記第2光電変換部D2で変換された電荷に基づく信号とを順番に読み出す第1モードを実行する。
【選択図】図3
特許請求の範囲【請求項１】
光を電荷に変換する第１光電変換部と、光を電荷に変換する第２光電変換部とを有する複数の画素が列方向に並んで配置される画素部と、
前記複数の画素のうち第１画素の前記第１光電変換部で変換された電荷の蓄積と、前記複数の画素のうち第２画素の前記第１光電変換部で変換された電荷の蓄積とが行われているときに、前記第１画素の前記第２光電変換部で変換された電荷に基づく信号と、前記第２画素の前記第２光電変換部で変換された電荷に基づく信号とを順番に読み出す第１モードを実行する制御部と、を備える撮像素子。
続きを表示（約 1,300 文字）【請求項２】
前記制御部は、前記第１モードの後に実行するモードであって、前記第１画素の前記第２光電変換部で変換された電荷の蓄積と、前記第２画素の前記第２光電変換部で変換された電荷の蓄積とが行われているときに、前記第１画素の前記第１光電変換部で変換された電荷に基づく信号と、前記第２画素の前記第１光電変換部で変換された電荷に基づく信号とを順番に読み出す第２モードを実行する請求項１に記載の撮像素子。
【請求項３】
前記制御部は、前記第１モードにおいて、前記第１画素の前記第１光電変換部で変換された電荷に基づく信号と、前記第２画素の前記第１光電変換部で変換された電荷に基づく信号とをグローバルシャッター動作により読み出しを行う請求項２に記載の撮像素子。
【請求項４】
前記制御部は、前記第２モードにおいて、前記第１画素の前記第２光電変換部で変換された電荷に基づく信号と、前記第２画素の前記第２光電変換部で変換された電荷に基づく信号とをグローバルシャッター動作により読み出しを行う請求項３に記載の撮像素子。
【請求項５】
前記画素は、前記第１光電変換部で変換された電荷と、前記第２光電変換部で変換された電荷とを保持する保持部をそれぞれが有する請求項１から請求項４のいずれか一項に記載の撮像素子。
【請求項６】
前記第２光電変換部は、前記第１光電変換部とは感度が異なる請求項１から請求項４のいずれか一項に記載の撮像素子。
【請求項７】
前記第２光電変換部は、前記第１光電変換部とは入射された光を受光する受光面積が異なる請求項６に記載の撮像素子。
【請求項８】
請求項１から請求項４のいずれか一項に記載の撮像素子と、
前記第１画素の前記第２光電変換部で変換された電荷に基づく信号と、前記第２画素の前記第２光電変換部で変換された電荷に基づく信号とを用いて生成された第１画像が表示される表示部を備え、
前記第１画像は、前記第１モードにおいてそれぞれ読み出された信号を用いて生成される撮像装置。
【請求項９】
前記表示部は、前記第１画素の前記第１光電変換部で変換された電荷に基づく信号と、前記第２画素の前記第１光電変換部で変換された電荷に基づく信号とを用いて生成された第２画像が表示される請求項８に記載の撮像装置。
【請求項１０】
請求項２から請求項４のいずれか一項に記載の撮像素子と、
前記第１画素の前記第１光電変換部で変換された電荷に基づく信号と、前記第２画素の前記第１光電変換部で変換された電荷に基づく信号とを用いて生成された第１画像データと、前記第１画素の前記第２光電変換部で変換された電荷に基づく信号と、前記第２画素の前記第２光電変換部で変換された電荷に基づく信号とを用いて生成された第２画像データとから合成画像を生成する画像処理部を備え、
前記第１画像データは、前記第１モードにおいてそれぞれ読み出された信号を用いて生成され、
前記第２画像データは、前記第２モードにおいてそれぞれ読み出された信号を用いて生成される撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、撮像素子、および撮像装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ライブビュー表示機能を有する撮像装置が知られている（たとえば、特許文献１）。従来より、ライブビュー表示が行われない期間、すなわちブラックアウト期間が生じてしまうことが問題となっていた。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－５０６３０号公報
【発明の概要】
【０００４】
撮像素子は、光を電荷に変換する第１光電変換部と、光を電荷に変換する第２光電変換部とを有する複数の画素が列方向に並んで配置される画素部と、前記複数の画素のうち第１画素の前記第１光電変換部で変換された電荷の蓄積と、前記複数の画素のうち第２画素の前記第１光電変換部で変換された電荷の蓄積とが行われているときに、前記第１画素の前記第２光電変換部で変換された電荷に基づく信号と、前記第２画素の前記第２光電変換部で変換された電荷に基づく信号とを順番に読み出す第１モードを実行する制御部と、を備える。
【図面の簡単な説明】
【０００５】

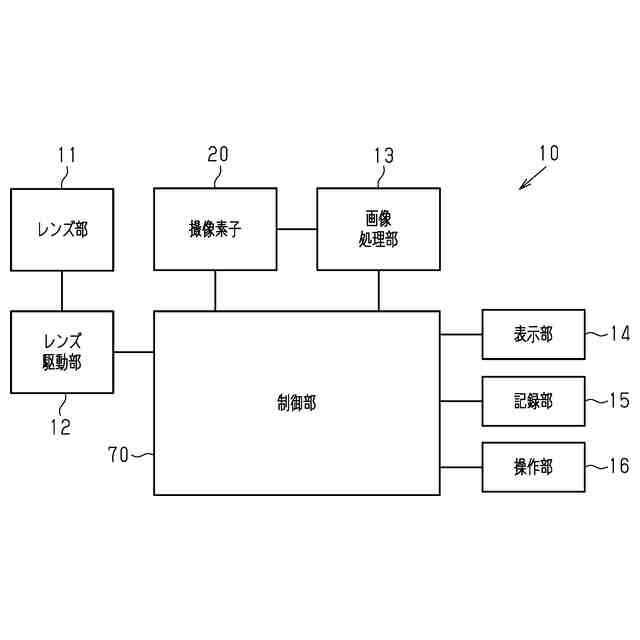

実施形態に係る撮像装置の構成を示すブロック図である。

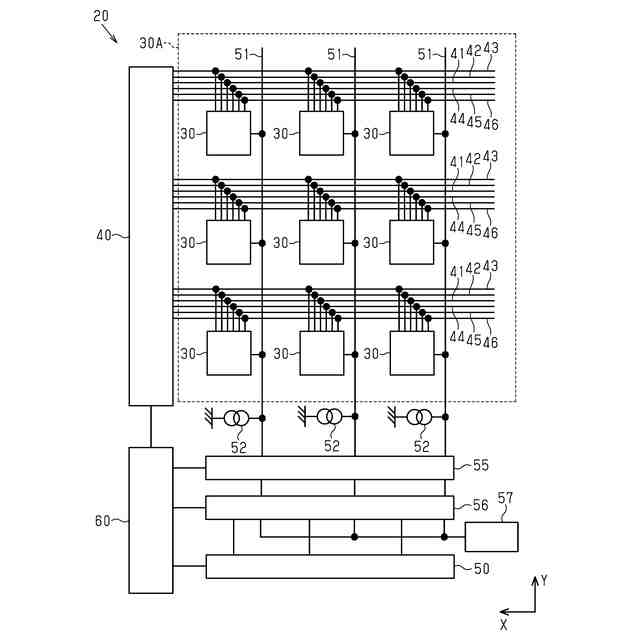

実施形態に係る撮像素子の構成を示すブロック図である。

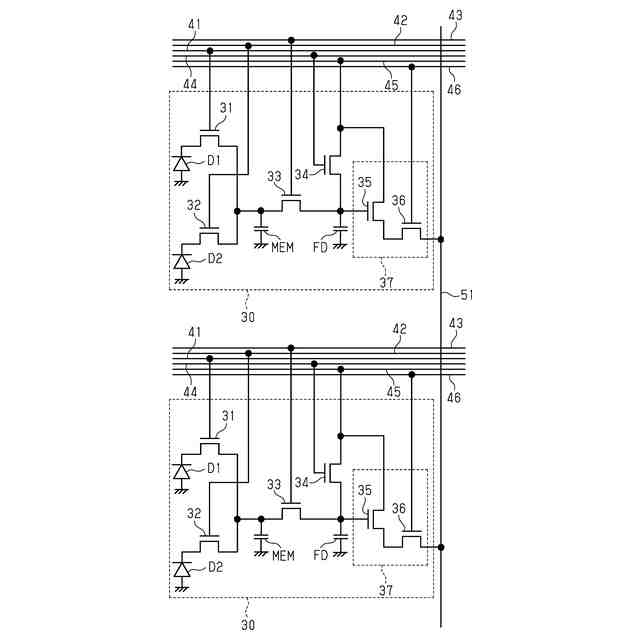

実施形態に係る画素を示す電気回路図である。
実施形態に係る画素を示す回路配置図である。

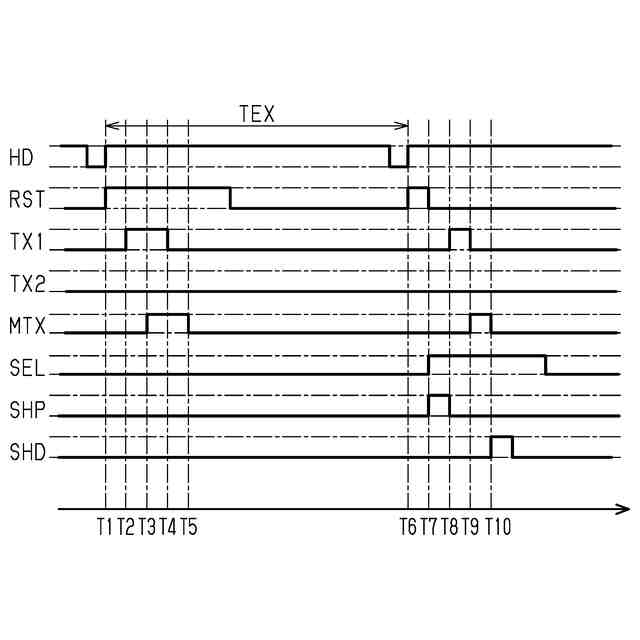

実施形態に係る信号読み出し動作を示すチャートである。
実施形態に係る撮像素子の動作を示すシーケンスチャートである。
【発明を実施するための形態】
【０００６】
［撮像装置１０］
図１が示すように、撮像装置１０は、レンズ部１１、レンズ駆動部１２、撮像素子２０、画像処理部１３、表示部１４、記録部１５、制御部７０および操作部１６を備える。
【０００７】
レンズ部１１は、１つの光学レンズ、または複数の光学レンズから構成される光学系を備える。レンズ駆動部１２は、撮像素子２０の焦点面近傍に被写体光束を結像させるように、レンズ部１１を駆動する。
【０００８】
撮像素子２０は、被写体を撮像する。撮像素子２０で撮像された被写体の画像データは、画像処理部１３に出力される。画像処理部１３は、撮像素子２０から出力された画像データに各種の画像処理を施す。表示部１４は、画像処理部１３で画像処理が施された画像データの画像を表示する。記録部１５は、画像処理部１３で画像処理が施された画像データを記録する。制御部７０は、レンズ駆動部１２、撮像素子２０、画像処理部１３、表示部１４および記録部１５等の制御を行う。操作部１６は、ユーザから受け付けた操作に基づく指示信号を制御部７０に出力する。
【０００９】
操作部１６は、ライブビューボタン、およびハイダイナミックレンジボタンを備える。
ライブビューボタンが押下されたとき、制御部７０は、撮像素子２０にローリングシャッター動作を実行させて、画像処理部１３による画像処理を通じ、表示部１４にリアルタイムの画像であるライブビュー画像を表示させる。
【００１０】
ハイダイナミックレンジボタンが押下されたとき、制御部７０は、撮像素子２０にグローバルシャッター動作を実行させて、画像処理部１３による画像処理を通じ、表示部１４にハイダイナミックレンジの画像であるＨＤＲ画像を表示させる。
（【００１１】以降は省略されています）
