公開番号2025057044
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023166670
出願日2023-09-28
発明の名称制御装置、撮像装置、制御方法、及びプログラム
出願人株式会社ニコン
代理人個人,個人,個人
主分類H04N 23/63 20230101AFI20250402BHJP(電気通信技術)
要約【課題】追尾対象が画角外となった場合であっても、追尾対象の追尾が継続されていることをユーザが把握できる制御装置、撮像装置、制御方法及びプログラムを提供する。
【解決手段】撮像装置1cは、撮像画像を取得する取得部110と、撮像画像から被写体を検出する検出部111と、検出部の検出結果に基づいて、撮像画像に重ねて追尾対象の位置を所定の態様で示す第1の表示をする表示制御部112cと、を備え、表示制御部は、追尾対象が撮像画像内に含まれていない状態となった場合、第1の表示の態様を変更して第2の表示をする。
【選択図】図14
特許請求の範囲【請求項１】
撮像画像を取得する取得部と、
前記撮像画像から被写体を検出する検出部と、
前記検出部の検出結果に基づいて、前記撮像画像に重ねて追尾対象の位置を所定の態様で示す第１の表示をする表示制御部と、
を備え、
前記表示制御部は、前記追尾対象が前記撮像画像内に含まれていない状態となった場合、前記第１の表示の態様を変更して第２の表示をする
制御装置。
続きを表示（約 1,000 文字）【請求項２】
前記表示制御部は、前記追尾対象が前記撮像画像内に再度含まれる状態となった場合、前記第２の表示の態様を変更して前記第１の表示にする
請求項１に記載の制御装置。
【請求項３】
前記表示制御部は、前記追尾対象が前記撮像画像内において移動した結果、画角外となった場合、前記第１の表示の態様を変更して前記第２の表示をする
請求項１又は２に記載の制御装置。
【請求項４】
前記表示制御部は、前記追尾対象が前記撮像画像内において移動した結果、画角外となった場合、前記追尾対象が移動した方向を示すように前記第２の表示をする
請求項３に記載の制御装置。
【請求項５】
前記表示制御部は、前記追尾対象が前記撮像画像内において移動した結果、画角外となった場合、前記撮像画像の前記追尾対象が移動した方向の端に前記第２の表示をする
請求項４に記載の制御装置。
【請求項６】
前記表示制御部は、前記追尾対象が前記撮像画像内において前記追尾対象とは異なる被写体によって遮蔽された場合、前記第１の表示の態様を変更して前記第２の表示をする
請求項１又は２に記載の制御装置。
【請求項７】
前記表示制御部は、前記追尾対象が前記撮像画像内において前記追尾対象とは異なる被写体によって遮蔽された場合、前記第１の表示の枠の色、または枠の線種を変更して前記第２の表示をする
請求項６に記載の制御装置。
【請求項８】
前記表示制御部は、前記追尾対象が前記撮像画像内において前記追尾対象とは異なる被写体によって遮蔽された後、遮蔽されなくなった場合、前記第２の表示の態様を変更して前記第１の表示をする
請求項６に記載の制御装置。
【請求項９】
前記表示制御部は、前記追尾対象が前記撮像画像内において移動した結果、画角外となった場合、前記追尾対象を前記撮像画像内の別の被写体に変更し、
前記表示制御部は、前記追尾対象が所定の時間内に所定の回数以上変更された場合、前記第１の表示の態様を変更して前記第２の表示をする
請求項１又は２に記載の制御装置。
【請求項１０】
前記表示制御部は、前記追尾対象が所定の時間内に所定の回数以上変更された場合、前記第１の表示の態様を、追尾していることを示す表示と異なる態様に変更する
請求項９に記載の制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、制御装置、撮像装置、制御方法、及びプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
撮像装置の表示画面にはＡＦフレームが表示される。当該ＡＦフレームとして、検出した被写体を表示する検出枠表示と、検出可能な被写体が存在しない場合に合焦しているエリアを表示する多点表示が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１２３１０９号公報
【発明の概要】
【０００４】
本発明の一態様は、撮像画像を取得する取得部と、前記撮像画像から被写体を検出する検出部と、前記検出部の検出結果に基づいて、前記撮像画像に重ねて追尾対象の位置を所定の態様で示す第１の表示をする表示制御部と、を備え、前記表示制御部は、前記追尾対象が前記撮像画像内に含まれていない状態となった場合、前記第１の表示の態様を変更して第２の表示をする制御装置である。
【０００５】
本発明の一態様は、上記の制御装置と、前記撮像画像を表示する表示部と、を備える撮像装置である。
【０００６】
本発明の一態様は、撮像画像を取得する取得ステップと、前記撮像画像から被写体を検出する検出ステップと、前記検出ステップの検出結果に基づいて、前記撮像画像に重ねて追尾対象の位置を所定の態様で示す第１の表示をする表示制御ステップと、を有し、前記表示制御ステップは、前記追尾対象が前記撮像画像内に含まれていない状態となった場合、前記第１の表示の態様を変更して第２の表示をする制御方法である。
【０００７】
本発明の一態様は、コンピュータに、撮像画像を取得する取得ステップと、前記撮像画像から被写体を検出する検出ステップと、前記検出ステップの検出結果に基づいて、前記撮像画像に重ねて追尾対象の位置を所定の態様で示す第１の表示をする表示制御ステップと、を実行させるためのプログラムであって、前記表示制御ステップは、前記追尾対象が前記撮像画像内に含まれていない状態となった場合、前記第１の表示の態様を変更して第２の表示をするプログラムである。
【図面の簡単な説明】
【０００８】

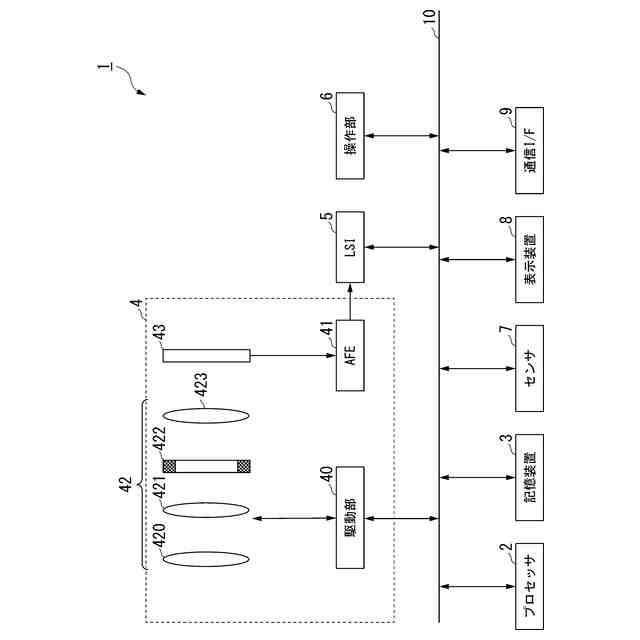

第１の実施形態に係る撮像装置１のハードウェア構成の一例を示す図である。

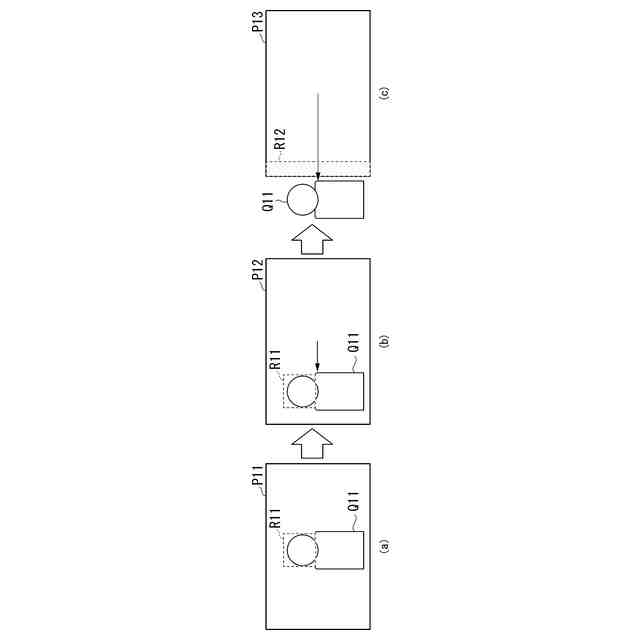

第１の実施形態に係る撮像装置１による制御方法の概要の一例を示す図である。
第１の実施形態に係る撮像装置１の機能構成の一例を示す図である。

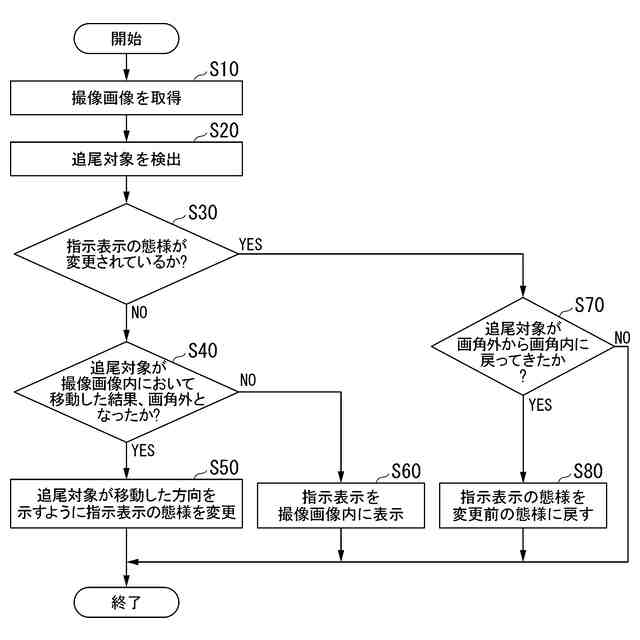

第１の実施形態に係る表示処理の流れの一例を示す図である。

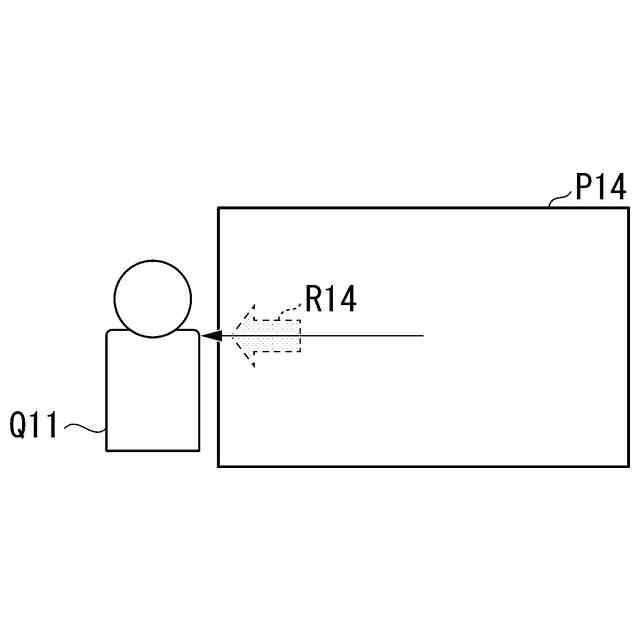

第１の実施形態に係る指示表示の別の一例を示す図である。

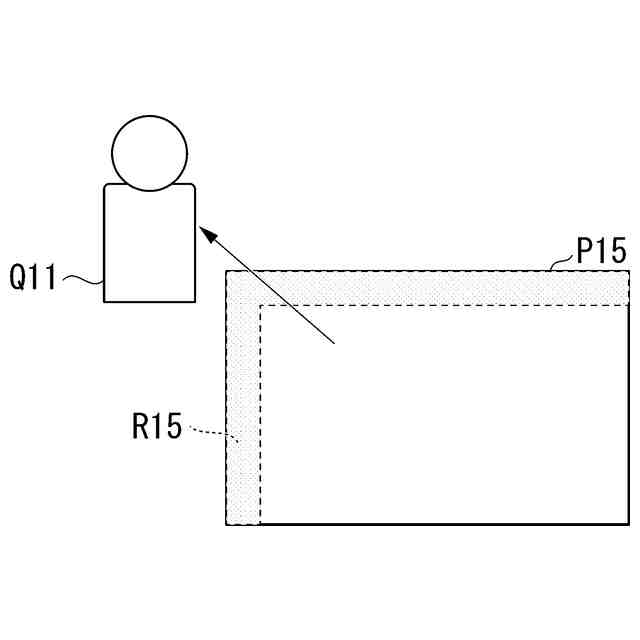

第１の実施形態に係る指示表示の別の一例を示す図である。

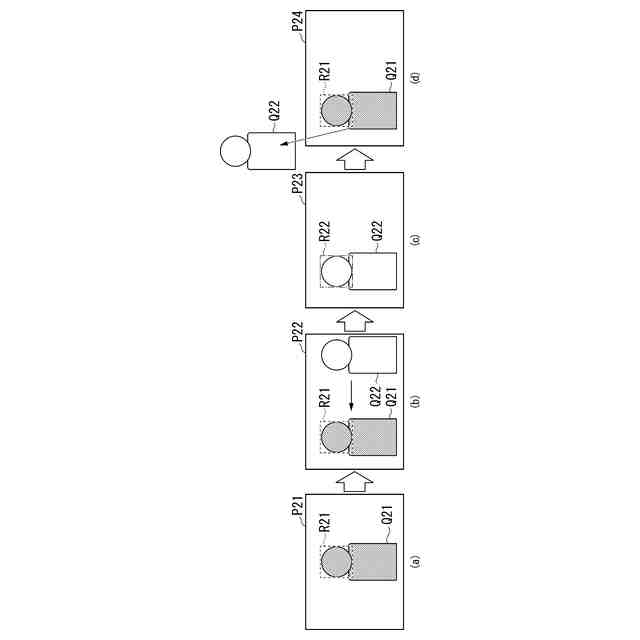

第２の実施形態に係る制御方法の概要の一例を示す図である。
第２の実施形態に係る撮像装置１ａの機能構成の一例を示す図である。

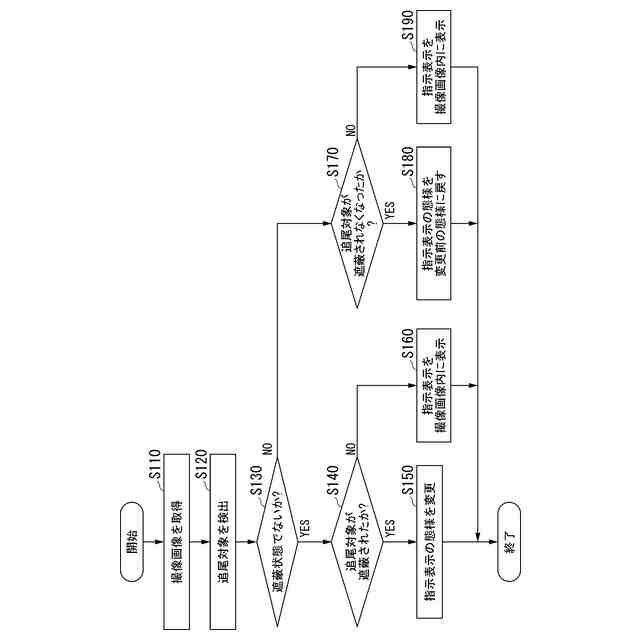

第２の実施形態に係る表示処理の流れの一例を示す図である。
従来技術に係る制御方法の概要の一例を示す図である。
第３の実施形態に係る制御方法の概要の一例を示す図である。
第３の実施形態に係る撮像装置１ｂの機能構成の一例を示す図である。
第３の実施形態に係る表示処理の流れの一例を示す図である。
第４の実施形態に係る撮像装置１ｃの機能構成の一例を示す図である。
第４の実施形態に係る表示処理の流れの一例を示す図である。
【発明を実施するための形態】
【０００９】
（第１の実施形態）
以下、図面を参照しながら第１の実施形態について詳しく説明する。図１は、本実施形態に係る撮像装置１のハードウェア構成の一例を示す図である。撮像装置１は、静止画像または動画を撮像する。撮像装置１は、一例として、デジタルカメラである。なお、撮像装置１は、デジタルビデオカメラ、またはスマートフォンに搭載されるカメラなどであってもよい。
【００１０】
撮像装置１は、プロセッサ２と、記憶装置３と、撮像部４と、ＬＳＩ５と、操作部６と、センサ７と、表示装置８と、通信Ｉ／Ｆ９と、バス１０とを備える。プロセッサ２と、記憶装置３と、撮像部４と、ＬＳＩ５と、操作部６と、センサ７と、表示装置８と、通信Ｉ／Ｆ９とは、バス１０によって互いに接続される。
（【００１１】以降は省略されています）
