公開番号2025066308
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023175800
出願日2023-10-11
発明の名称加飾積層体、転写シート、加飾部材、移動体、及び加飾積層体の製造方法
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B32B 27/00 20060101AFI20250416BHJP(積層体)
要約【課題】豊かな意匠表現を実現する加飾部材又は加飾積層体を提供する。

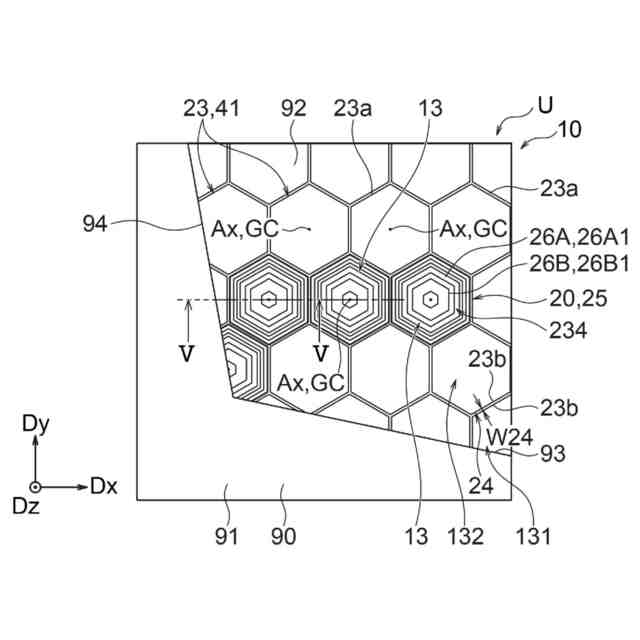

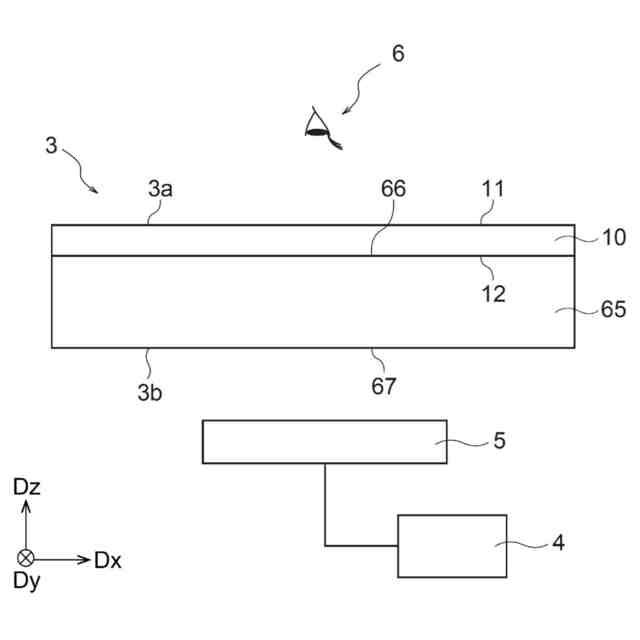

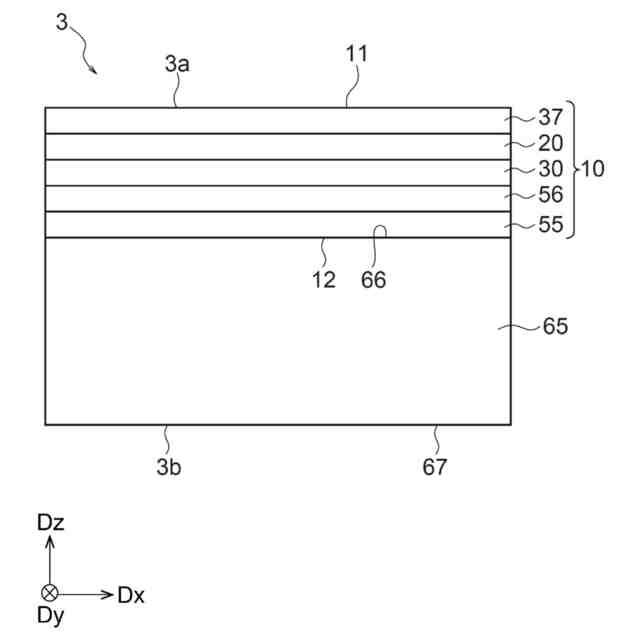

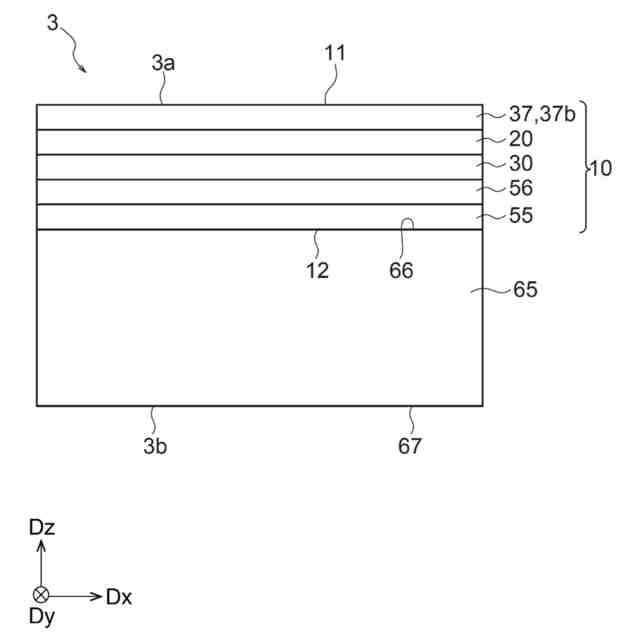

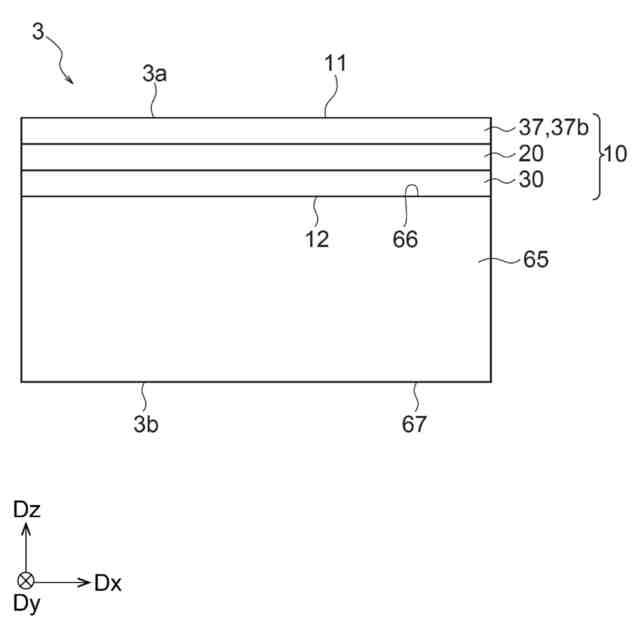

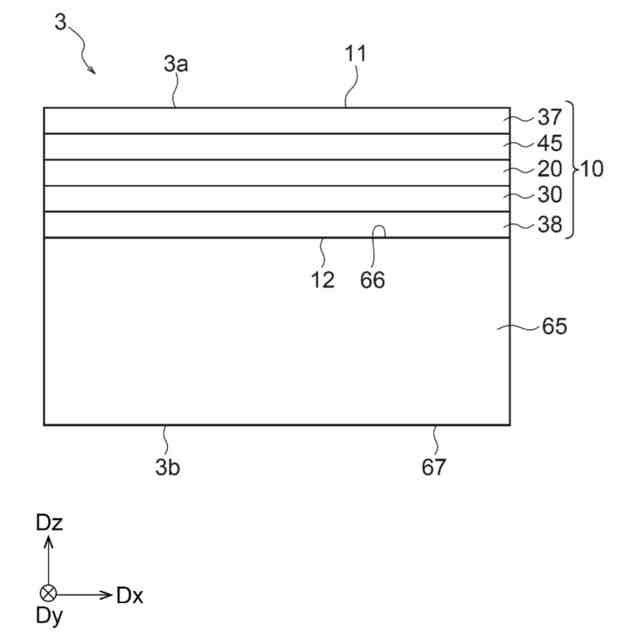

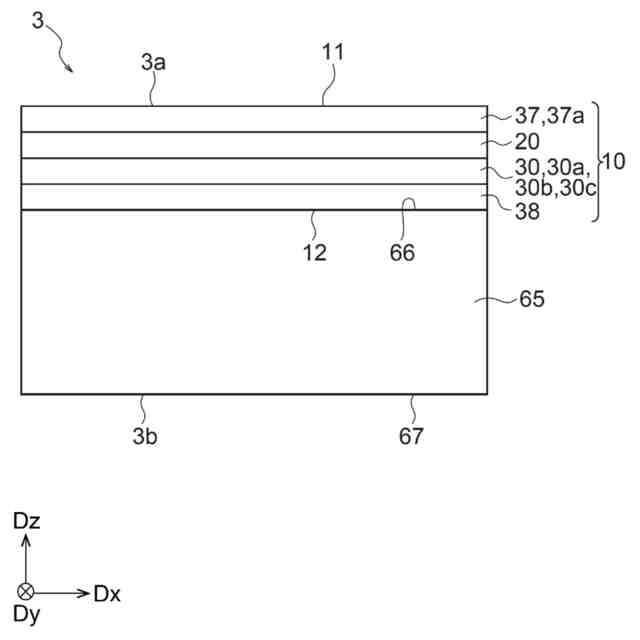

【解決手段】加飾積層体10は、オブジェクト90を表示するオブジェクト領域91と、オブジェクト領域91の周囲に位置する背景領域92とを備え、且つオブジェクト領域91と背景領域92とにわたって広がる賦形層20を備えている。賦形層20は、凹凸構造25が形成された賦形面を有する。加飾積層体10は、少なくとも1つの単位光学要素13を有する。単位光学要素13において賦形面は、複数の傾倒面26Aと、隣り合う傾倒面26Aを接続する複数の接続面26Bと、を含む。傾倒面26Aの法線方向に対する角度が、傾倒面26Aに接続する接続面26Bの法線方向に対する角度よりも大きい。単位光学要素13は、背景領域92及びオブジェクト領域91の少なくともいずれか一方の少なくとも一部に形成されている。
【選択図】図4
特許請求の範囲【請求項１】
オブジェクトを表示するオブジェクト領域と、前記オブジェクト領域の周囲に位置する背景領域とを備え、且つ前記オブジェクト領域と前記背景領域とにわたって広がる賦形層を備えた加飾積層体であって、
前記賦形層は、凹凸構造が形成された賦形面を有し、
前記加飾積層体は、入射した光を前記凹凸構造に応じて反射、屈折および／又は回折させる、少なくとも１つの単位光学要素を有し、
前記単位光学要素において前記賦形面は、前記加飾積層体の法線方向に沿って延びる基準線に向かう方向に並び且つ前記基準線に向かって傾倒する複数の傾倒面と、隣り合う傾倒面を接続する複数の接続面と、を含み、
前記傾倒面の前記法線方向に対する角度が、当該傾倒面に接続する前記接続面の前記法線方向に対する角度よりも大きく、
前記単位光学要素は、前記背景領域及び前記オブジェクト領域の少なくともいずれか一方の少なくとも一部に形成されている、加飾積層体。
続きを表示（約 770 文字）【請求項２】
前記複数の傾倒面は、レンズ面であり、
前記複数の接続面は、ライズ面である、請求項１に記載の加飾積層体。
【請求項３】
前記賦形面は、前記オブジェクト領域及び前記背景領域において、単一の被覆層に覆われている、請求項１に記載の加飾積層体。
【請求項４】
前記オブジェクト領域は、前記背景領域を複数の領域に分断している、請求項１に記載の加飾積層体。
【請求項５】
前記加飾積層体は、複数の前記単位光学要素を有し、
複数の前記単位光学要素は、前記背景領域に形成されている、請求項１に記載の加飾積層体。
【請求項６】
前記賦形面は、前記オブジェクト領域において平坦である、請求項５に記載の加飾積層体。
【請求項７】
前記賦形面は、前記オブジェクト領域において、複数の線状凸部及び複数の突起部の少なくともいずれか一方を有する、請求項５に記載の加飾積層体。
【請求項８】
前記加飾積層体は、複数の前記単位光学要素を有し、
複数の前記単位光学要素は、前記オブジェクト領域に形成されている、請求項１に記載の加飾積層体。
【請求項９】
前記単位光学要素は、前記オブジェクト領域に形成されており、
前記複数の傾倒面と前記複数の接続面とは、平面視において、隣り合う前記傾倒面と前記接続面との境界が前記オブジェクト領域の輪郭に沿って延びるように、配置されている、請求項１に記載の加飾積層体。
【請求項１０】
前記単位光学要素は、前記オブジェクト領域内の、前記オブジェクト領域の輪郭に隣接する一部の領域に形成されている、請求項１に記載の加飾積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、加飾積層体、転写シート、加飾部材、移動体、及び加飾積層体の製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

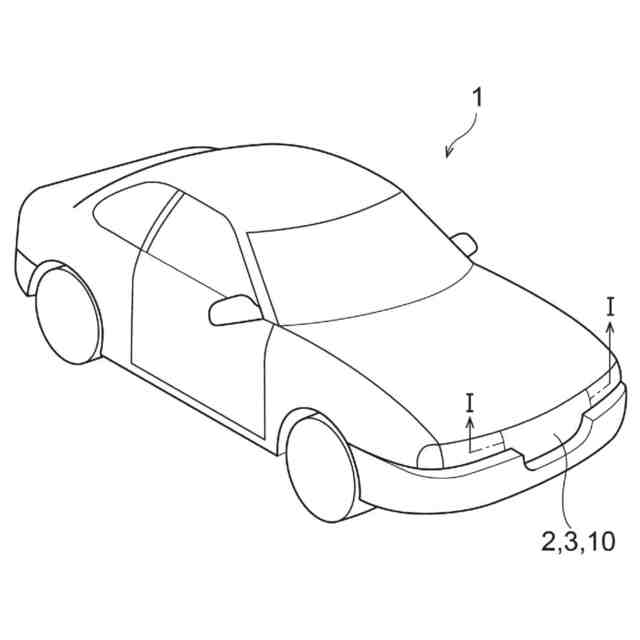

自動車の内外装製品（インストルメントパネル等）、家電製品、住宅等を加飾するための加飾部材や加飾積層体が知られている（例えば、特許文献１参照）。特許文献１には、フレネルレンズとして機能するフレネルレンズ構造が形成されたフレネルレンズ層を含む加飾部材が開示されている。このようなフレネルレンズ層は、賦形型を用いて樹脂を賦形することにより形成される。
【０００３】
賦形型は、例えば、次のようにして作製される。まずは、所望のフレネルレンズ構造に対応する凹凸構造が切削によって形成された母型を準備する。次に、母型の凹凸構造上に電鋳処理によって、賦形型となる金属層を形成する。次に、金属層を母型から分離する。これにより、母型の凹凸構造に対応した凹凸構造を有する賦形型が作製される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－１５４６７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
加飾部材及び加飾積層体には、何らかのオブジェクト、すなわち数字、キャラクター、絵柄、幾何学的図形、ロゴ、ブランドマーク、エンブレムなどを表示することが求められる場合がある。例えばレンズ構造が形成されたレンズ層などの、凹凸構造が形成された賦形層を含む加飾部材又は加飾積層体を用いつつ、加飾部材又は加飾積層体にオブジェクトを表示することで、従来にはない意匠表現を実現し得る。
【０００６】
本開示は、以上の点を考慮してなされたものであって、オブジェクトを表示する加飾部材又は加飾積層体において、豊かな意匠表現を実現することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一実施の形態は、以下の［１］～［３５］に関連する。
【０００８】
［１］
オブジェクトを表示するオブジェクト領域と、前記オブジェクト領域の周囲に位置する背景領域とを備え、且つ前記オブジェクト領域と前記背景領域とにわたって広がる賦形層を備えた加飾積層体であって、
前記賦形層は、凹凸構造が形成された賦形面を有し、
前記加飾積層体は、入射した光を前記凹凸構造に応じて反射、屈折および／又は回折させる、少なくとも１つの単位光学要素を有し、
前記単位光学要素において前記賦形面は、前記加飾積層体の法線方向に沿って延びる基準線に向かう方向に並び且つ前記基準線に向かって傾倒する複数の傾倒面と、隣り合う傾倒面を接続する複数の接続面と、を含み、
前記傾倒面の前記法線方向に対する角度が、当該傾倒面に接続する前記接続面の前記法線方向に対する角度よりも大きく、
前記単位光学要素は、前記背景領域及び前記オブジェクト領域の少なくともいずれか一方の少なくとも一部に形成されている、加飾積層体。
【０００９】
［２］
前記複数の傾倒面は、レンズ面であり、
前記複数の接続面は、ライズ面である、［１］に記載の加飾積層体。
【００１０】
［３］
前記賦形面は、前記オブジェクト領域及び前記背景領域において、単一の被覆層に覆われている、［１］又は［２］に記載の加飾積層体。
（【００１１】以降は省略されています）
