発明の名称サーマルプリントヘッド
出願人ローム株式会社
代理人弁理士法人深見特許事務所
主分類B41J 2/335 20060101AFI20250415BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】向上した蓄熱性を有するサーマルプリントヘッドを提供する。
【解決手段】サーマルプリントヘッド1は、主面11を含む絶縁基板10と、主面11上に配置されている下地層12と、下地層12上に配置されているグレーズ15と、グレーズ15上に配置されている発熱抵抗体30とを備える。下地層12は、中空セラミックフィラーを含有する第1セラミック層13を含む。
【選択図】図2
特許請求の範囲【請求項１】
主面を含む絶縁基板と、
前記主面上に配置されている下地層と、
前記下地層上に配置されているグレーズと、
前記グレーズ上に配置されている発熱抵抗体とを備え、
前記下地層は、中空セラミックフィラーを含有する第１セラミック層を含む、サーマルプリントヘッド。
続きを表示（約 680 文字）【請求項２】
前記発熱抵抗体に接続されている配線層をさらに備え、
前記配線層は、前記グレーズ及び前記下地層上に配置されている、請求項１に記載のサーマルプリントヘッド。
【請求項３】
前記下地層は、前記中空セラミックフィラーを含有しない第２セラミック層を含み、
前記第２セラミック層は、前記グレーズと前記第１セラミック層との間に配置されており、
前記配線層は、前記第２セラミック層上に配置されている、請求項２に記載のサーマルプリントヘッド。
【請求項４】
前記グレーズは、前記発熱抵抗体の下に配置されているヒーターグレーズを含み、
前記主面の平面視において、前記第１セラミック層は、前記主面のうち前記ヒーターグレーズに重なる第１領域上に配置されており、
前記第２セラミック層は、前記主面のうち前記第１領域に隣接しておりかつ前記第１セラミック層から露出する第２領域上にさらに配置されている、請求項３に記載のサーマルプリントヘッド。
【請求項５】
前記絶縁基板は、セラミック基板である、請求項１から請求項４のいずれか一項に記載のサーマルプリントヘッド。
【請求項６】
前記中空セラミックフィラーの平均粒径は、１００μｍ以下である、請求項１から請求項４のいずれか一項に記載のサーマルプリントヘッド。
【請求項７】
前記中空セラミックフィラーの平均粒径は、５０μｍ以下である、請求項１から請求項４のいずれか一項に記載のサーマルプリントヘッド。

発明の詳細な説明【技術分野】
【０００１】
本開示は、サーマルプリントヘッドに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特開２０２０－１６３６５４号公報（特許文献１）は、絶縁基板と、ヒーターグレーズと、ダイボンディンググレーズと、中間ガラス層と、発熱抵抗体と、電極層と、保護層とを備えるサーマルプリントヘッドを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１６３６５４号公報［概要］
【０００４】
本開示の目的は、向上した蓄熱性を有するサーマルプリントヘッドを提供することである。
【０００５】
本開示のサーマルプリントヘッドは、主面を含む絶縁基板と、主面上に配置されている下地層と、下地層上に配置されているグレーズと、グレーズ上に配置されている発熱抵抗体とを備える。下地層は、中空セラミックフィラーを含有する第１セラミック層を含む。
【図面の簡単な説明】
【０００６】
図１は、実施の形態１のサーマルプリントヘッドの概略平面図である。

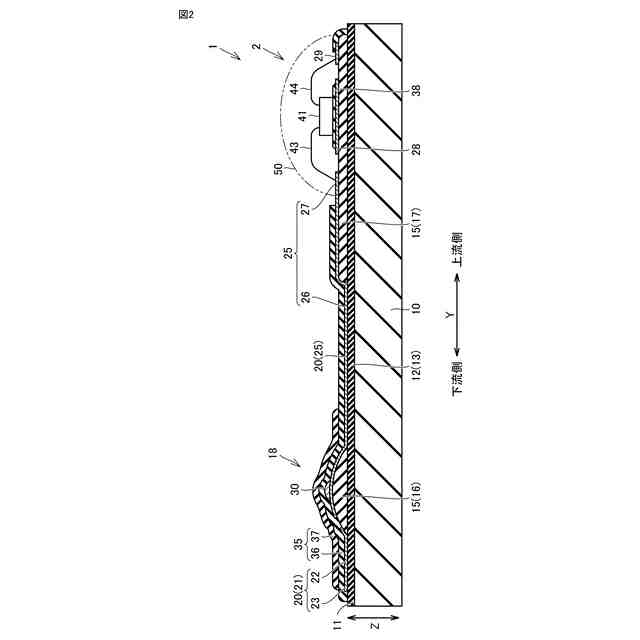

図２は、実施の形態１のサーマルプリントヘッドの、図１に示す断面線ＩＩ－ＩＩにおける概略断面図である。
図３は、実施の形態１のサーマルプリントヘッドの概略部分拡大平面図である。
図４は、実施の形態１から実施の形態３のサーマルプリントヘッドの製造方法のフローチャートを示す図である。
図５は、実施の形態２のサーマルプリントヘッドの概略断面図である。
図６は、実施の形態３のサーマルプリントヘッドの概略断面図である。［詳細な説明］
【０００７】
図面に基づいて本開示の実施の形態の詳細について説明する。なお、以下の図面において同一または相当する部分には同一の参照番号を付し、その説明は繰返さない。以下に記載する実施の形態の少なくとも一部の構成を任意に組み合わせてもよい。
【０００８】
（実施の形態１）
【０００９】
図１から図３を参照して、実施の形態１のサーマルプリントヘッド１を説明する。サーマルプリントヘッド１は、サーマルプリンタ（図示せず）に搭載される。図１を参照して、サーマルプリントヘッド１は、ヘッド本体２と、コネクタ３，４とを備える。
【００１０】
ヘッド本体２は、例えば、矩形形状を有している。サーマルプリントヘッド１の平面視（以下、単に「平面視」という）において、ヘッド本体２の長辺方向は主走査方向Ｘであり、ヘッド本体２の短辺方向は副走査方向Ｙであり、絶縁基板１０の厚さ方向は板厚方向Ｚである。板厚方向Ｚは、主走査方向Ｘ及び副走査方向Ｙに直交する方向である。平面視において、副走査方向Ｙは、印刷媒体（例えば、感熱記録紙）の搬送方向である。
