公開番号2025065355
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025018687,2023179665
出願日2025-02-06,2023-03-13
発明の名称便座ユニット
出願人東芝ホームテクノ株式会社,東芝ライフスタイル株式会社
代理人弁理士法人牛木国際特許事務所
主分類E03D 11/02 20060101AFI20250410BHJP(上水;下水)
要約【課題】簡易に使用可能な微細気泡生成手段を備えた便座ユニットを提供する
【解決手段】本発明の便座ユニットは、便座装置10^IVと、止水栓WVから流入する水の少なくとも一部を便座装置10^IVへと導く分岐金具33’と、を備え、便座装置10^IVは、便座装置10^IVに流入する水の圧力を所定の圧力で安定するように調整する減圧機構53を備え、分岐金具33’は、収容部と、この収容部に収容され、通過する水に微細気泡を生成するUFBノズル77と、を備える構成としている。
【選択図】図25
特許請求の範囲【請求項１】
便座装置と、止水栓から流入する水の少なくとも一部を前記便座装置へと導く金具と、を備え、
前記便座装置は、前記便座装置に流入する水の圧力を所定の圧力で安定するように調整する調整手段を備え、
前記金具は、
収容部と、
前記収容部に収容され、通過する水に微細気泡を生成する微細気泡生成手段と、を備えることを特徴とする便座ユニット。
続きを表示（約 280 文字）【請求項２】
前記便座装置は、当該便座装置への前記水の流入を開始または停止させる止水手段と、当該止水手段の下流に配設される前記調整手段と、からなる弁装置を備えることを特徴とする請求項１に記載の便座ユニット。
【請求項３】
前記金具は、前記便座装置と、便器に供給する水を貯留する貯留タンクと、に水の流れを分岐させる分岐部を備えることを特徴とする請求項１に記載の便座ユニット。
【請求項４】
前記収容部は、前記金具における前記止水栓に接続される側の継手に設けられることを特徴とする請求項１～３のいずれか１項に記載の便座ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、微細気泡生成手段を備える便座ユニットに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、例えば水洗トイレ設備において便器内に供給される水の中に微細気泡を生成することにより、便器内の洗浄能力を向上させる技術が知られている。例えば特許文献１には、便器に水を供給する供給配管を分岐させて当該水に微細気泡を生成する微細気泡生成手段を取付け、この微細気泡生成手段からの水を便器の洗浄水として使用する微細気泡含有水供給システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７９０８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の微細気泡含有水供給システムは、吸水継手及び吐出継手を用いて洗浄水供給配管に取り付けられるものであり、簡易に使用することができなかった。
【０００５】
そこで、本発明は上記事情に鑑み、簡易に使用可能な微細気泡生成手段を備えた便座ユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の便座ユニットは、便座装置と、止水栓から流入する水の少なくとも一部を前記便座装置へと導く金具と、を備え、前記便座装置は、前記便座装置に流入する水の圧力を所定の圧力で安定するように調整する調整手段を備え、前記金具は、収容部と、前記収容部に収容され、通過する水に微細気泡を生成する微細気泡生成手段と、を備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、微細気泡生成手段を簡易に使用することができる。
【図面の簡単な説明】
【０００８】
本発明の第１の実施形態を示す便座ユニットの構成例を概略的に示す斜視図である。
同上、便座装置を底面側から見た斜視図である。
同上、便座に本体を取り付ける作業を説明する斜視図である。
同上、ケーシング上部を取外した状態の本体の上面拡大図である。
同上、ノズル組立の断面概略図である。
同上、ノズルホルダの上部の下面図である。
同上、微細気泡生成手段の断面概略図である。

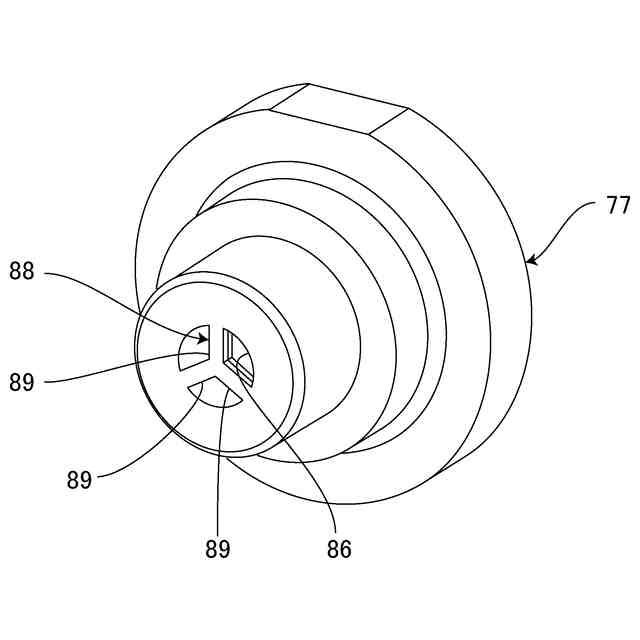

同上、ＵＦＢノズルの斜視図である。

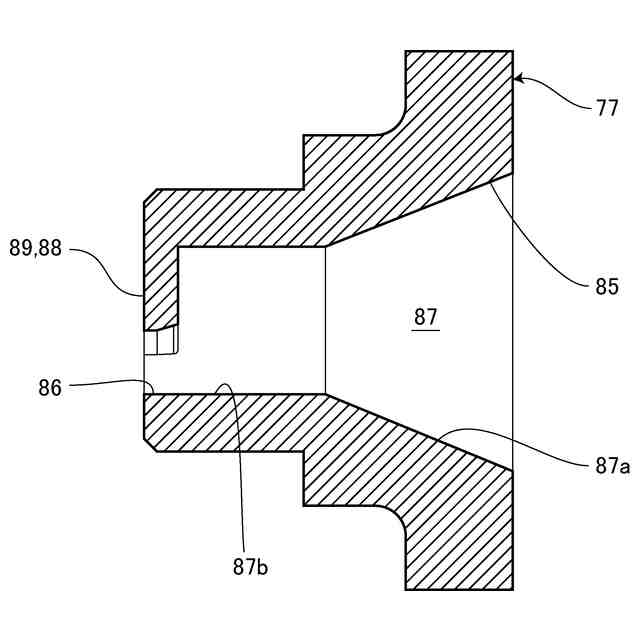

同上、ＵＦＢノズルの縦断面概略図である。
同上、ＵＦＢノズルの出口部の断面概略図である。
同上、ＵＦＢノズルの変形例の出口部の断面概略図である。
同上、突出部近傍を示す出口部の水平断面概略図である。
同上、便座装置の電気的構成を示すブロック図である。
同上、便座ユニットにおいて水が流れる経路を示す流水経路図である。
同上、微細気泡生成手段を備えた構成の便座装置と、微細気泡生成手段を備えていない構成の便座装置において、噴出部から噴出させたミストによる洗浄の結果を比較した説明図である。
同上、微細気泡生成手段を備えた構成の便座装置と、微細気泡生成手段を備えていない構成の便座装置において、ノズル洗浄口から噴出させた水によるノズル本体部の洗浄の結果を比較した説明図である。
本発明の第１の実施形態の変形例を示す便座ユニットの導水ユニットの斜視図である。
同上、導水ユニットの部分断面拡大概略図である。
本発明の第２の実施形態を示す便座ユニットにおいて水が流れる経路を示す流水経路図である。
同上、本体下面部および本体給水口の斜視図である。
同上、本体給水口および導水ユニットの部分断面拡大概略図である。
本発明の第３の実施形態を示す便座ユニットにおいて水が流れる経路を示す流水経路図である。
本発明の第４の実施形態を示す便座ユニットにおいて水が流れる経路を示す流水経路図である。
本発明の第５の実施形態を示す便座ユニットにおいて水が流れる経路を示す流水経路図である。
本発明の第６の実施形態を示す便座ユニットにおいて水が流れる経路を示す流水経路図である。
本発明の第７の実施形態を示す便座ユニットにおいて水が流れる経路を示す流水経路図である。
【発明を実施するための形態】
【０００９】
以下、本発明の好ましい便座装置の一実施形態について、添付の図面を参照しながら説明する。
【実施例】
【００１０】
図１～図１６は、本発明の便座装置１０の第１の実施形態を示している。図１は、水洗トイレ設備としてのトイレ室Ｓ内の便器１周辺に設置される便座ユニット１００の一構成例を示している。また図２は、便座装置１０の本体１１と便座１２と便座蓋１３を下側（底面側）から見た斜視図である。便器１は、排泄物を受ける上面を開口した凹状のボウル部２を有し、このボウル部２が便器１の内面を形成する。なお、ボウル部２が便器１の便鉢である。便座１２は平面視で略Ｏ型をなし、便座蓋１３は、便座１２を覆い、便座１２の中央開口部１２Ａを有し、便座１２を開閉可能に覆うように構成されている。便座装置１０の本体１１は、便器１の後部に位置する便器後部３（図３参照）の上面に着脱可能に固定される。
（【００１１】以降は省略されています）
