発明の名称浴室用品
出願人株式会社LIXIL
代理人個人
主分類E03C 1/06 20060101AFI20250305BHJP(上水;下水)
要約【課題】浴室用品に設けられたマグネットシートの変形や外れを抑える技術を提供する。
【解決手段】浴室用品は、浴室内で使用される浴室用品本体11と、浴室の壁に吸着可能なマグネットシート16と、を備える。浴室用品本体11は、浴室用品本体11の裏側に位置し、マグネットシート16を貼り付けられる貼付面と、貼付面に凹んで形成され、マグネットシート16によって裏側を閉塞される空洞部と、を有する。空洞部の内部空間と浴室用品本体11の外部の外部空間との間で空気を通気する通気部と、をさらに備える。
【選択図】図1
特許請求の範囲【請求項１】
浴室内で使用される浴室用品本体と、
浴室の壁に吸着可能なマグネットシートと、を備え、
前記浴室用品本体は、
前記浴室用品本体の裏側に位置し、前記マグネットシートを貼り付けられる貼付面と、
前記貼付面に凹んで形成され、前記マグネットシートによって裏側を閉塞される空洞部と、を有し、
前記空洞部の内部空間と前記浴室用品本体の外部の外部空間との間で空気を通気する通気部と、をさらに備えることを特徴とする浴室用品。
続きを表示（約 1,200 文字）【請求項２】
前記通気部は、前記浴室用品本体のうち前記貼付面を形成する部品を少なくとも貫通することを特徴とする請求項１に記載の浴室用品。
【請求項３】
前記浴室用品本体は、前記貼付面を有する台座部を有し、
前記通気部は、前記台座部を貫通して前記台座部の表側に開口し、
前記浴室用品本体は、前記台座部の表側に位置する前記通気部の開口を覆うように前記台座部の表側に配置される第１部品をさらに有することを特徴とする請求項２に記載の浴室用品。
【請求項４】
前記浴室用品本体には、前記貼付面に開口してネジを挿通する挿通孔が形成され、
前記通気部は、前記挿通孔を含むことを特徴とする請求項３に記載の浴室用品。
【請求項５】
前記浴室用品本体は、前記挿通孔の裏側開口周縁部に位置し、前記ネジの座面を受け止める第１受け面をさらに有し、
前記通気部は、前記第１受け面および前記座面の間に形成された第１通気溝を含むことを特徴とする請求項４に記載の浴室用品。
【請求項６】
前記第１部品は、前記台座部に前記ネジによって固定され、
前記台座部は、前記挿通孔の表側開口周縁部に位置し、前記第１部品を受ける第２受け面を有し、
前記通気部は、前記表側開口周縁部と前記第１部品との間に形成された第２通気溝をさらに有することを特徴とする請求項５に記載の浴室用品。
【請求項７】
前記浴室用品本体は、前記第１部品よりも表側に設けられる第２部品をさらに有し、
前記第１部品は、前記通気部を表側から覆い、
前記第２部品は、シャワーヘッドを保持するシャワーヘッド保持部であり、
前記浴室用品本体は、シャワーフックとして機能することを特徴とする請求項６に記載の浴室用品。
【請求項８】
前記空洞部は、複数形成され、
前記浴室用品本体は、前記貼付面に凹んで形成され、複数の前記空洞部を連通する連通溝を有することを特徴とする請求項１に記載の浴室用品。
【請求項９】
前記空洞部は、上下に並んで複数形成され、
前記連通溝は、前記空洞部の下部にそれぞれ配置され、上下に並んだ前記空洞部を連通することを特徴とする請求項８に記載の浴室用品。
【請求項１０】
浴室内で使用される浴室用品本体と、
前記浴室用品本体に貼り付けられ、浴室の壁に吸着可能なマグネットシートと、を備え、
前記浴室用品本体は、
前記浴室用品本体の裏側に位置し、前記マグネットシートを貼り付ける貼付面と、
前記貼付面に凹んで形成される複数の空洞部と、
前記貼付面に凹んで形成され、複数の前記空洞部を連通する連通溝と、を有することを特徴とする浴室用品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、浴室で用いられる浴室用品に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、壁面に磁石で取り付けるシャワーヘッド用ホルダーが開示される。このシャワーヘッド用ホルダーは、本体の壁面接着面に円盤状の磁石を内蔵しており、ユニットバスの壁面に取り付け、取り外すことが可能となっている。
【先行技術文献】
【特許文献】
【０００３】
実開平６－４３０６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、シャワーヘッド用ホルダー本体の壁面接着面からの厚さが異なっているため、壁面接着面にヒケが発生し得る。ヒケの発生を抑えるためには空洞の肉盗みが形成されるが、磁石とシャワーヘッド用ホルダー本体の間に空間が形成されることになる。磁石とシャワーヘッド用ホルダー本体の間に形成された空間の空気が膨張すると、磁石が変形したり、磁石が外れたりするおそれがある。
【０００５】
本開示の目的は、浴室用品に設けられたマグネットシートの変形や外れを抑える技術を提供する。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の浴室用品は、浴室内で使用される浴室用品本体と、浴室の壁に吸着可能なマグネットシートと、を備える。浴室用品本体は、浴室用品本体の裏側に位置し、マグネットシートを貼り付けられる貼付面と、貼付面に凹んで形成され、マグネットシートによって裏側を閉塞される空洞部と、を有する。空洞部の内部空間と浴室用品本体の外部の外部空間との間で空気を通気する通気部と、をさらに備える。
【０００７】
本発明の別の態様もまた、浴室用品である。この浴室用品は、浴室内で使用される浴室用品本体と、浴室用品本体に貼り付けられ、浴室の壁に吸着可能なマグネットシートと、を備える。浴室用品本体は、浴室用品本体の裏側に位置し、マグネットシートを貼り付ける貼付面と、貼付面に凹んで形成される複数の空洞部と、貼付面に凹んで形成され、複数の空洞部を連通する連通溝と、を有する。
【図面の簡単な説明】
【０００８】
実施例のシャワーフックの斜視図である。
実施例のシャワーフックの分解図である。
図３（ａ）は、裏側から見た台座部の斜視図であり、図３（ｂ）は、台座部の裏面図である。

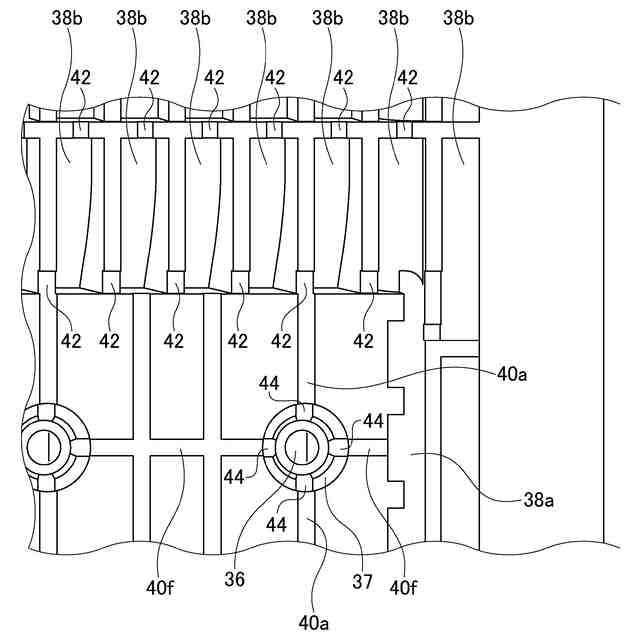

裏側から見た台座部の部分拡大図である。
表側から見た台座部の斜視断面図である。
図１（ａ）に示すシャワーフックの線分Ａ－Ａ断面図である。
シャワーヘッド保持部、カバープレートおよび支持部を組み付けた状態の斜視図である。

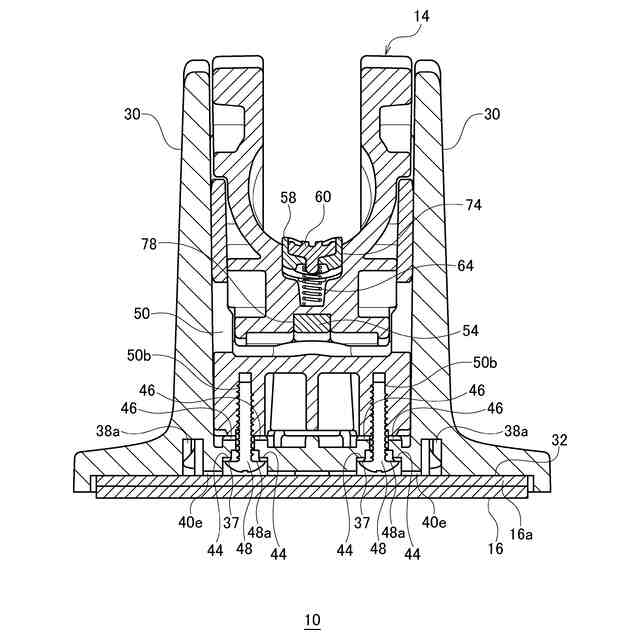

図１（ａ）に示すシャワーフックの線分Ａ－Ａ断面図である。

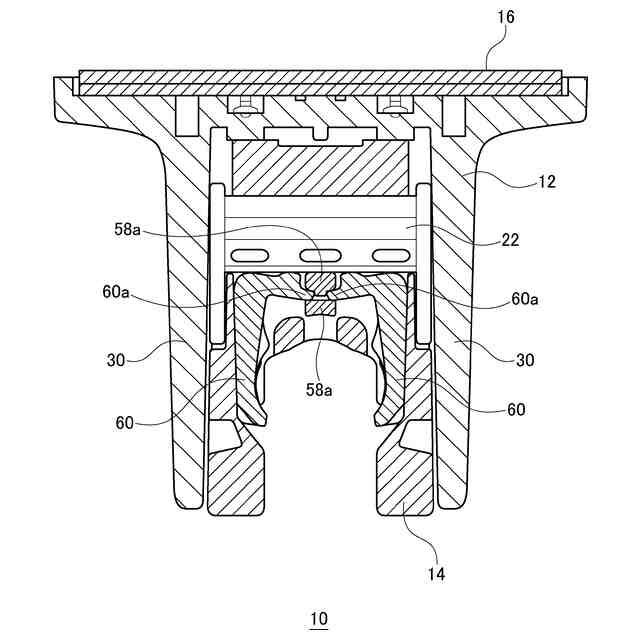

図１（ａ）に示すシャワーフックの線分Ｃ－Ｃ断面図である。
変形例のシャワーフックの斜視図である。
【発明を実施するための形態】
【０００９】
図１は、実施例のシャワーフック１０の斜視図である。図１（ａ）は表面側から見たシャワーフック１０を示し、図１（ｂ）は裏面側から見たシャワーフック１０を示す。また、図２は、シャワーフック１０の分解図である。
【００１０】
シャワーフック１０は、浴室内で使用される浴室用品であり、シャワーヘッドを保持する。シャワーフック１０は、浴室用品本体１１およびマグネットシート１６によって構成され、マグネットシート１６の吸着力によって浴室壁に吸着可能である。そのため、ユーザは、浴室壁の所望の位置にシャワーフック１０を貼り付けることができる。マグネットシート１６を用いることで、マグネットの重量を抑えることができる。
