公開番号2025105956
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025076712,2020158225
出願日2025-05-02,2020-09-23
発明の名称継手構造
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類E03C 1/12 20060101AFI20250703BHJP(上水;下水)
要約【課題】保管時の温度変化により、遮音部材の継ぎ目を接続する粘着テープが剥離することを抑制する継手構造を提供する。
【解決手段】樹脂製の継手10と、継手10の外面を覆う遮音部材20と、を備え、遮音部材20は、内層が吸音層、外層が遮音層であり、遮音部材20の継ぎ目を接続する粘着テープ45は、樹脂発泡体からなる基材と、その基材の一方の主面に設けられた粘着層とを有する、継手構造1。
【選択図】図1
特許請求の範囲【請求項１】
樹脂製の継手と、前記継手の外面を覆う遮音部材と、を備える継手構造であって、
前記遮音部材は、内層が吸音層、外層が遮音層であり、
前記遮音部材の継ぎ目を接続する粘着テープは、樹脂発泡体からなる基材と、前記基材の一方の主面に設けられた粘着層とを有する、継手構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、継手構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、建築物の多用途化、複雑化が進む中で、排水管をはじめとする配管システムの遮音性能の向上が求められるケースが増加している。
例えば、排水管の遮音性能を向上するうえでは、発生音が大きい縦管の脚部等、排水管の曲がり部分に充分な遮音性を付与することが有効である。
【０００３】
しかしながら、脚部継手をはじめとする曲管部を有する継手は、外面に曲面をはじめとする複数の形状が互いに関連し合って形成されており、直管に比較して複雑である。このため、遮音カバーを備えた継手を製造することは、生産上・設計上の課題が多く、継手の遮音性能を向上することは容易ではない。
【０００４】
そこで、例えば、樹脂製の管継手における熱膨張性の耐火材層の外周部を遮音防振シートで覆う技術が開示されている（例えば、特許文献１参照）。この遮音防振シートは、内層に無機質繊維層を有し、外層に改質アスファルトを有する多層構造をなしている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－１４２００３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
内層として軟質の吸音材（繊維、発泡体）を有する遮音カバーは、脚部継手の形状に沿って巻き付け難い。そこで、遮音カバーの継ぎ目を接続するために、粘着テープが用いられる。しかしながら、保管時の温度変化により、粘着テープの引張荷重が変化して、粘着テープが剥離することがあった。粘着テープが剥離すれば、遮音カバーが脱落することがある。
【０００７】
本発明は、このような課題に鑑みてなされたものであって、保管時の温度変化により、遮音部材の継ぎ目を接続する粘着テープが剥離することを抑制する継手構造を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するために、この発明は以下の手段を提案している。
［１］樹脂製の継手と、前記継手の外面を覆う遮音部材と、を備える継手構造であって、前記遮音部材は、内層が吸音層、外層が遮音層であり、前記遮音部材の継ぎ目を接続する粘着テープは、樹脂発泡体からなる基材と、前記基材の一方の主面に設けられた粘着層とを有する、継手構造。
【発明の効果】
【０００９】

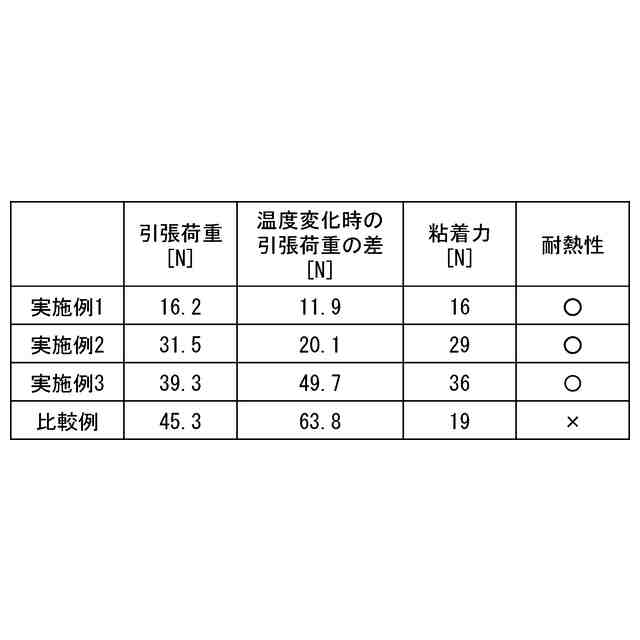

本発明によれば、保管時の温度変化により、遮音部材の継ぎ目を接続する粘着テープが剥離することを抑制する継手構造を提供することができる。
【図面の簡単な説明】
【００１０】

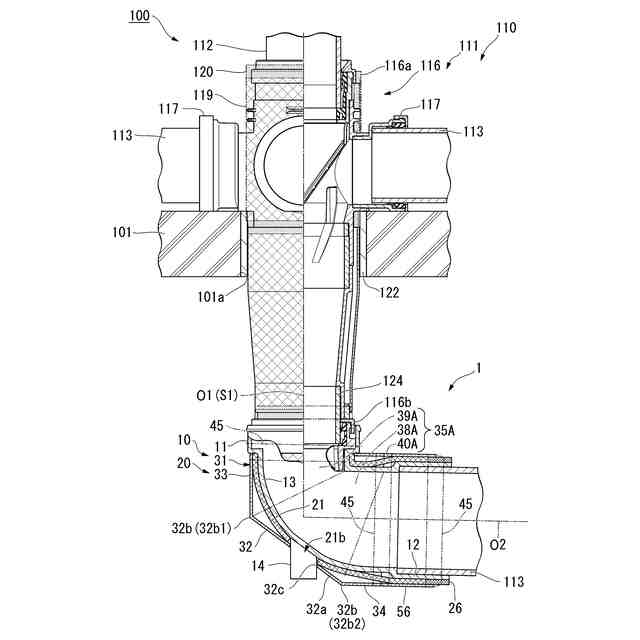

本発明の一実施形態の継手構造が用いられる建築物の断面図である。

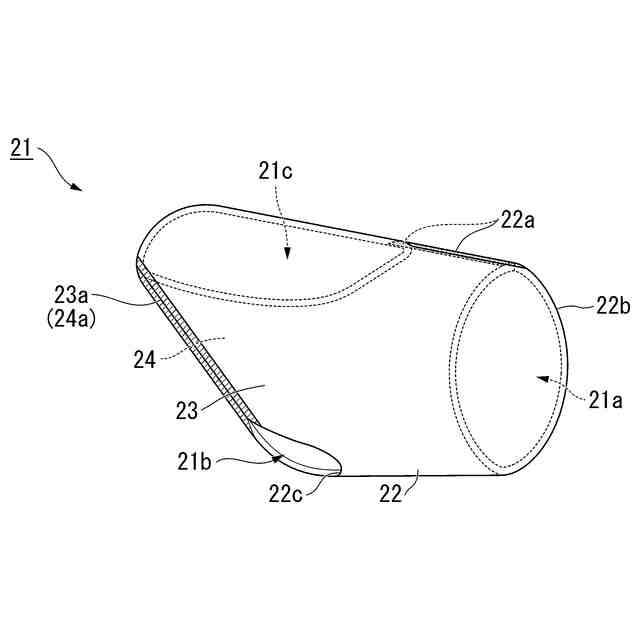

同継手構造の吸音カバーの斜視図である。

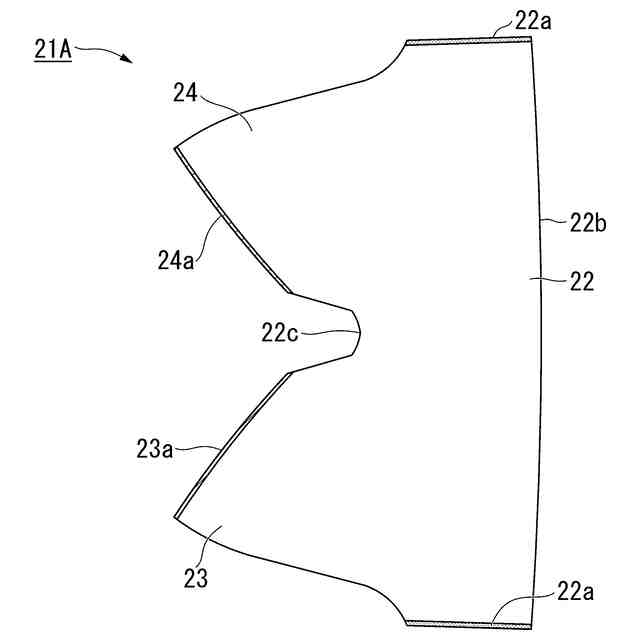

同吸音カバーを展開した吸音シートの平面図である。

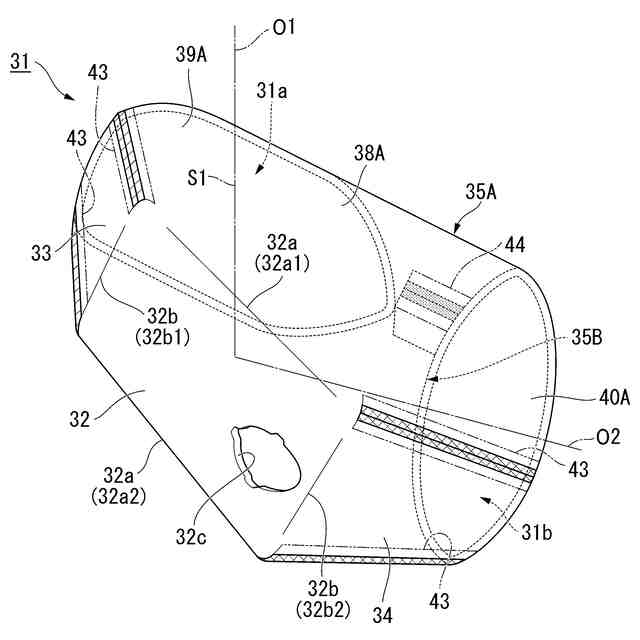

同継手構造の第１遮音カバーの斜視図である。

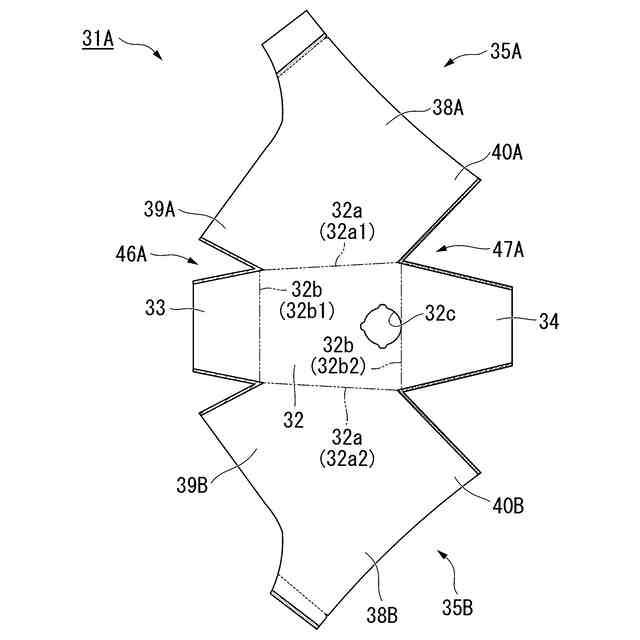

同第１遮音カバーを展開した第１遮音シートの平面図である。

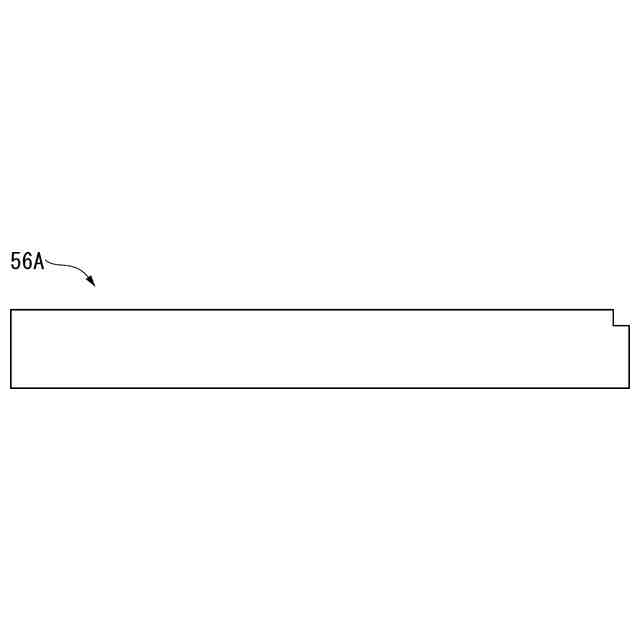

同継手構造の第２遮音カバーを展開した第２遮音シートの平面図である。

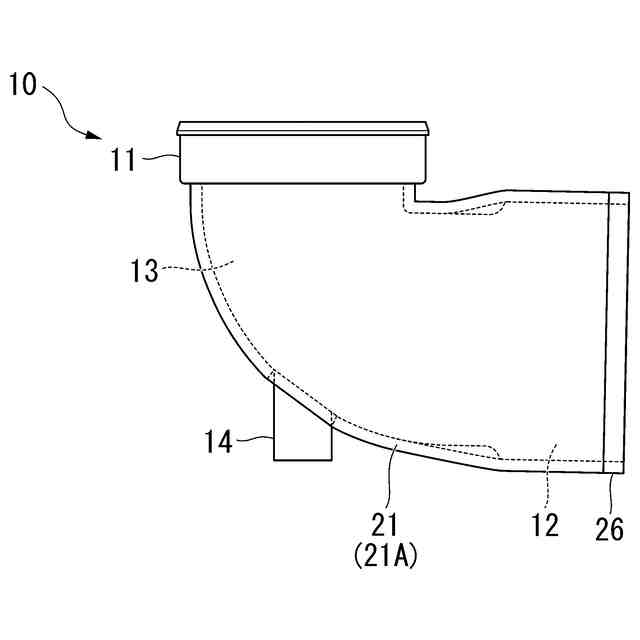

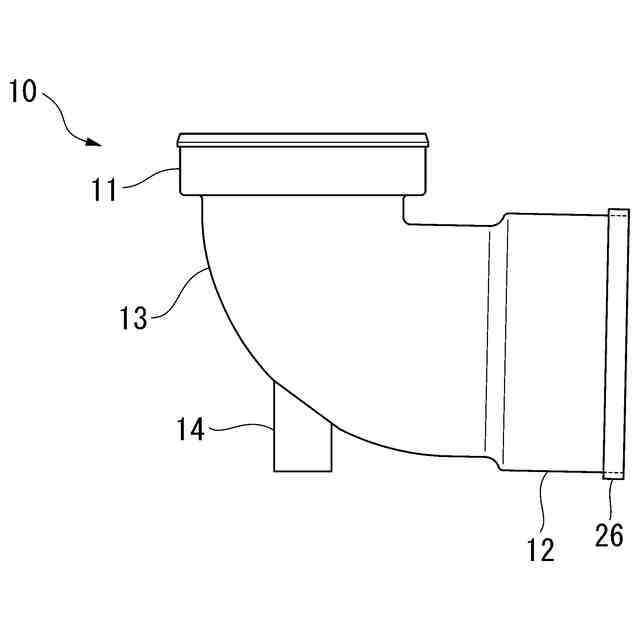

同継手構造を施工する手順を説明する側面図である。
同継手構造を施工する手順を説明する側面図である。
同継手構造を施工する手順を説明する側面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
