公開番号2025042967
公報種別公開特許公報(A)
公開日2025-03-28
出願番号2023150199
出願日2023-09-15
発明の名称水栓
出願人株式会社KVK
代理人個人,個人
主分類E03C 1/042 20060101AFI20250321BHJP(上水;下水)
要約【課題】壁面固定ステーに水栓本体を取り付ける作業を効率良く行う。

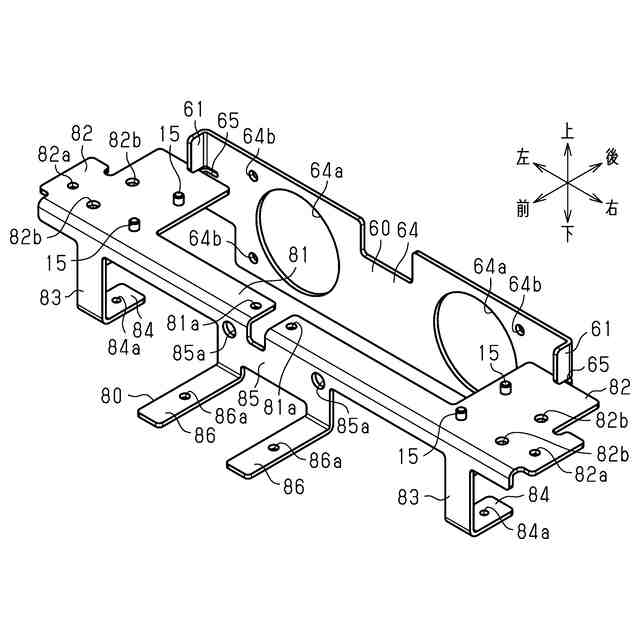

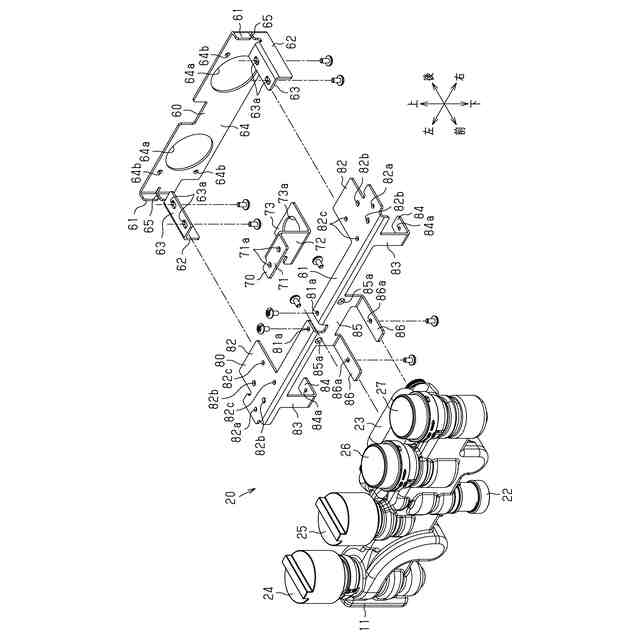

【解決手段】水栓は、壁面に取り付けられる壁面固定ステー60と、壁面固定ステー60に取り付けられる水栓本体とを有する。壁面固定ステー60と水栓本体は、互いに凹凸の関係で係合する係合部を有している。係合部は、壁面固定ステー60が有する縦壁に設けられたスリット65と、水栓本体が有する横壁とが係合することによって構成されているか、もしくは、壁面固定ステー60が有する横壁と、水栓本体が有する縦壁に設けられたスリットとが係合することによって構成されている。
【選択図】図7

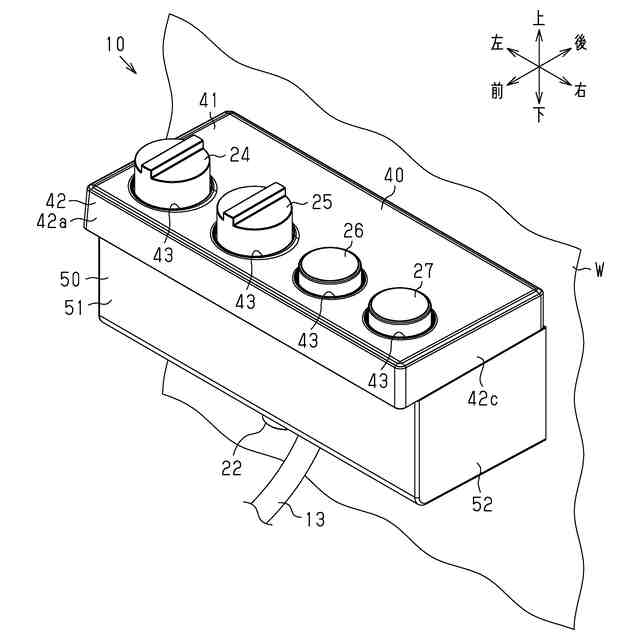

特許請求の範囲【請求項１】
壁面に取り付けられる壁面固定ステーと、前記壁面固定ステーに取り付けられる水栓本体とを有する水栓であって、
前記壁面固定ステーと前記水栓本体は、互いに凹凸の関係で係合する係合部を有しており、
前記係合部は、前記壁面固定ステーが有する縦壁に設けられたスリットと、前記水栓本体が有する横壁とが係合することによって構成されているか、
もしくは、前記壁面固定ステーが有する横壁と、前記水栓本体が有する縦壁に設けられたスリットとが係合することによって構成されていることを特徴とする水栓。
続きを表示（約 290 文字）【請求項２】
前記スリットは、水平方向に沿って延びている請求項１に記載の水栓。
【請求項３】
前記水栓本体は、水栓ボデーと、前記水栓ボデーに取り付けられる本体ステーを有し、
前記水栓本体の係合部は、前記本体ステーに設けられている請求項１に記載の水栓。
【請求項４】
前記壁面固定ステーは、前記水栓本体に面接触した状態で前記水栓本体を下方から支持する支持部を有する請求項１に記載の水栓。
【請求項５】
前記壁面固定ステーは、左右方向の両端部に、一対の前記係合部と、一対の前記支持部とを有する請求項４に記載の水栓。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水栓に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１は、水栓の接続構造について記載している。
図１２に示すように、水栓１００は、壁面（図示省略）に取り付けられる壁面固定ステー１０１と、壁面固定ステー１０１に取り付けられる水栓本体１０２とを有している。水栓本体１０２は、水栓ボデー１０３と、水栓ボデー１０３に取り付けられる本体ステー１０４とを有している。本体ステー１０４が壁面固定ステー１０１に取り付けられることによって、水栓１００は壁面に固定される。
【０００３】
図１２に示すように、壁面固定ステー１０１は、左右一対の貫通孔１０１ａを有している。これらの貫通孔１０１ａに、壁面の裏側から給水管Ｋ１と、給湯管Ｋ２が挿通されている。
【０００４】
図１３に示すように、壁面固定ステー１０１は、左右両側の上端部付近に、手前側に突出した鉤状の突起１０５を有している。また、突起１０５の上方にビス孔１０１ｂを有している。突起１０５は、上方に突設する基部１０５ａと、基部１０５ａから前方に屈曲する受け部１０５ｂと、受け部１０５ｂの先端からさらに上方に折り曲がる脱落防止部１０５ｃを有している。
【０００５】
図１３に示すように、本体ステー１０４は、左右両側に、一対の長孔１０４ａを有している。長孔１０４ａの上方に一対のビス挿通孔１０４ｂを有している。
水栓本体１０２を壁面固定ステー１０１に取り付ける際には、本体ステー１０４の長孔１０４ａを、壁面固定ステー１０１の突起１０５に係合させる。さらに、本体ステー１０４のビス挿通孔１０４ｂにビス１０６を挿通させて、このビス１０６を壁面固定ステー１０１のビス孔１０１ｂに取り付ける。これにより、壁面固定ステー１０１に本体ステー１０４を仮止めする。この状態で、水栓本体１０２の水栓ボデー１０３と、給水管Ｋ１及び給湯管Ｋ２を接続する。予め壁面固定ステー１０１に本体ステー１０４を仮止めすることによって、水栓ボデー１０３と、給水管Ｋ１、及び給湯管Ｋ２を接続する際の水栓本体１０２の脱落を抑制することができる。
【先行技術文献】
【特許文献】
【０００６】
特開２００６－３２８６７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、特許文献１の水栓において、壁面固定ステー１０１の突起１０５は、上方に折り曲がる脱落防止部１０５ｃを有している。この突起１０５に本体ステー１０４の長孔１０４ａを係合させる際には、本体ステー１０４の長孔１０４ａを、壁面固定ステー１０１の突起１０５に対して若干上方の位置から係合させる必要がある。すなわち、壁面固定ステー１０１に対して、水栓本体１０２を若干高い位置に持ち上げたうえで、長孔１０４ａが突起１０５に係合するように水栓本体１０２を上下移動させる必要がある。そのため、壁面固定ステー１０１に水栓本体１０２を取り付ける作業に手間がかかるという課題を有している。
【課題を解決するための手段】
【０００８】

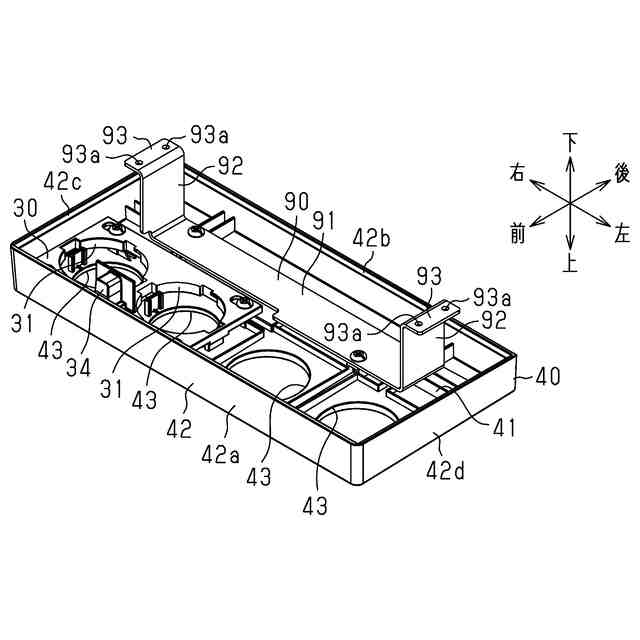

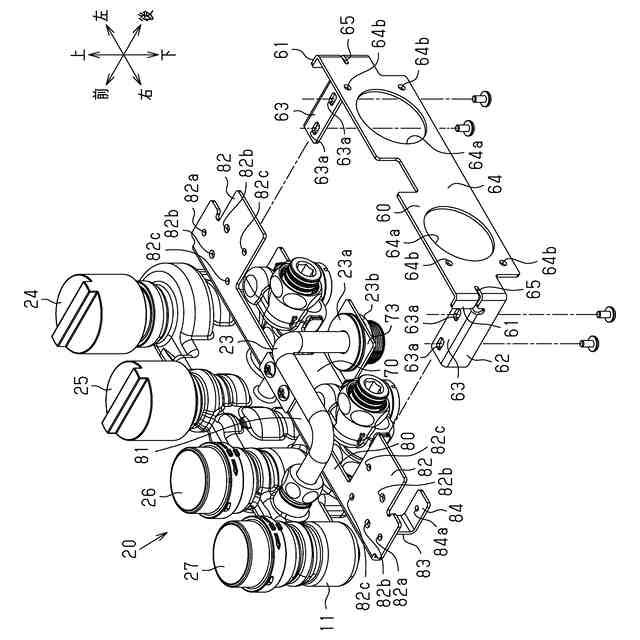

態様１の水栓は、壁面に取り付けられる壁面固定ステーと、前記壁面固定ステーに取り付けられる水栓本体とを有する水栓であって、前記壁面固定ステーと前記水栓本体は、互いに凹凸の関係で係合する係合部を有しており、前記係合部は、前記壁面固定ステーが有する縦壁に設けられたスリットと、前記水栓本体が有する横壁とが係合することによって構成されているか、もしくは、前記壁面固定ステーが有する横壁と、前記水栓本体が有する縦壁に設けられたスリットとが係合することによって構成されている。
【０００９】
この構成によれば、縦壁のスリットに横壁を係合させる際に、水栓本体を持ち上げて上下移動させる必要がないため、壁面固定ステーに水栓本体を取り付ける作業を効率良く行うことができる。
【００１０】
態様２は、態様１の水栓において、前記スリットは、水平方向に沿って延びている。この構成によれば、水栓本体をスリットに沿って水平移動させることによって、壁面固定ステーと水栓本体を係合させることができる。そのため、壁面固定ステーに水栓本体を取り付ける作業をより効率良く行うことができる。
（【００１１】以降は省略されています）
