特許ウォッチ

公開番号2025059764
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170059
出願日2023-09-29
発明の名称トイレ装置
出願人TOTO株式会社
代理人弁理士法人iX
主分類E03D 9/00 20060101AFI20250403BHJP(上水;下水)
要約【課題】撮像の精度の低下を抑制可能なトイレ装置を提供することを目的とする。
【解決手段】便器の上に設けられる本体部に支持される便座と、前記便座に設けられ、検知素子を有し、前記検知素子により前記便器の内部空間を撮像する検知部であって、前記検知素子と前記便器の内部空間と間において前記検知素子の近傍に透光部が配置される、検知部と、前記本体部に設けられた送風部と、前記送風部の動作及び前記検知部の動作を制御する制御部と、を備え、前記送風部は、前記検知部に向けて温風を送風可能であり、前記制御部は、前記検知部が撮像を行っている場合、前記送風部の送風開始の際に、前記検知部による撮像を停止することを特徴とする、トイレ装置が提供される。

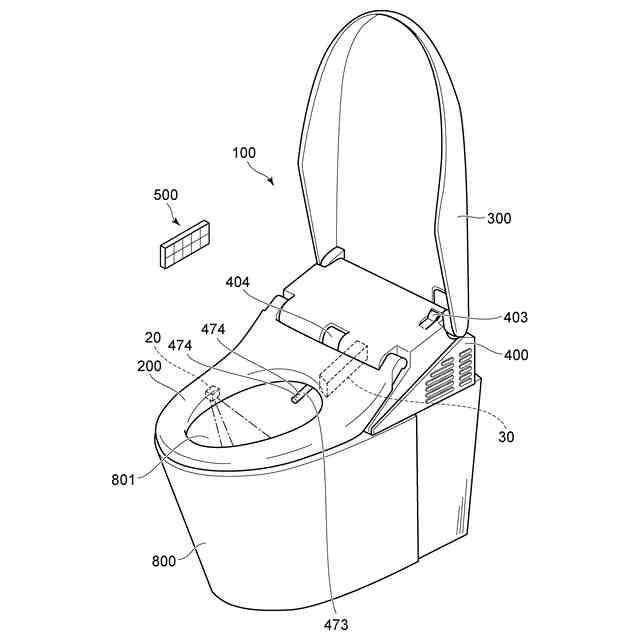

【選択図】図1

特許請求の範囲【請求項１】
便器の上に設けられる本体部に支持される便座と、
前記便座に設けられ、検知素子を有し、前記検知素子により前記便器の内部空間を撮像する検知部であって、前記検知素子と前記便器の内部空間と間において前記検知素子の近傍に透光部が配置される、検知部と、
前記本体部に設けられた送風部と、

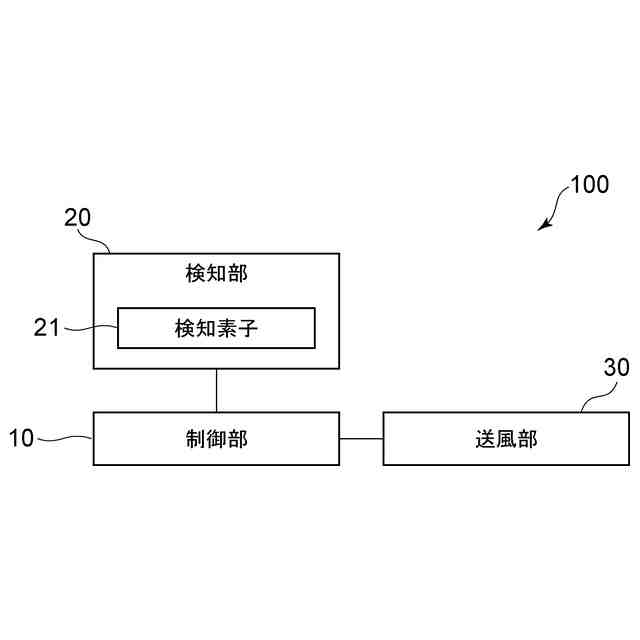

前記送風部の動作及び前記検知部の動作を制御する制御部と、
を備え、
前記送風部は、前記検知部に向けて温風を送風可能であり、
前記制御部は、前記検知部が撮像を行っている場合、前記送風部の送風開始の際に、前記検知部による撮像を停止することを特徴とする、トイレ装置。
続きを表示（約 580 文字）【請求項２】
前記制御部は、前記透光部の曇りの有無を判定し、前記透光部が曇っていると判定すると、前記送風部による送風を開始することを特徴とする、請求項１に記載のトイレ装置。
【請求項３】
前記送風部は、前記便座に着座した使用者の局部を乾燥させる乾燥装置であることを特徴とする、請求項１または２に記載のトイレ装置。
【請求項４】

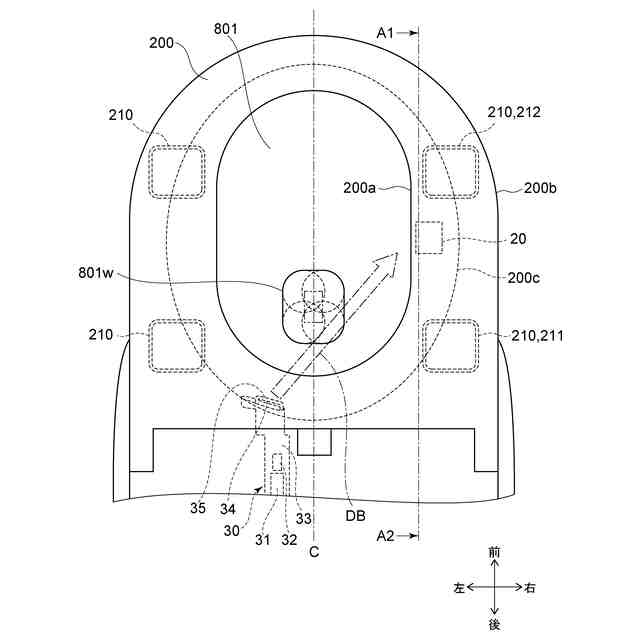

前記検知部は、前記便座の裏面に配置され、
前記便座は、上面視において内周と外周とを有し、
上面視において、前記検知部と前記内周との間の距離は、前記検知部と前記外周との間の距離よりも短いことを特徴とする、請求項１または２に記載のトイレ装置。
【請求項５】

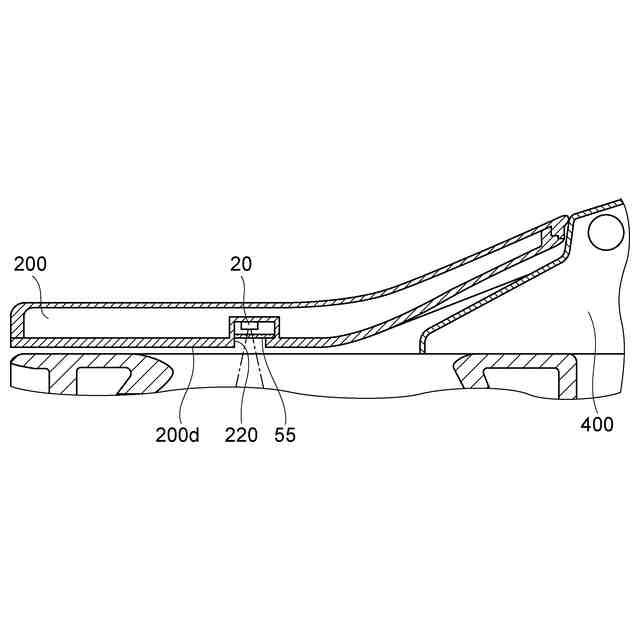

前記検知部は、前記便座の裏面に配置され、
前記便座は、前記便座の裏面に設けられ前記便座が閉じた状態において前記便器の上面に接触可能な複数のクッション部を有し、
前記複数のクッション部は、第１クッション部と、前記便座が閉じた状態において前記第１クッション部よりも前方に位置する第２クッション部と、を含み、
前記便座が閉じた状態において、前記検知部は、前後方向において前記第１クッション部と前記第２クッション部との間に位置することを特徴とする、請求項１または２に記載のトイレ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の態様は、一般的に、トイレ装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
トイレ装置には、便器の内部空間を撮像する検知部（例えば画像センサ）が設けられることがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０５５５２３号公報
特許第７２５３１３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

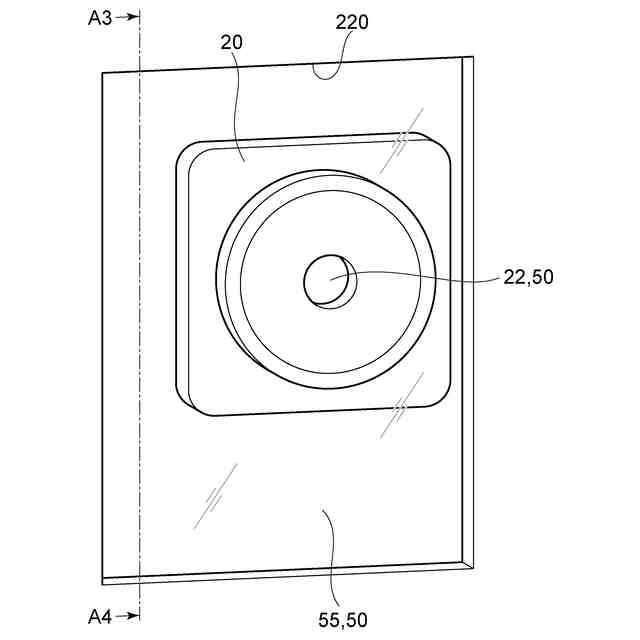

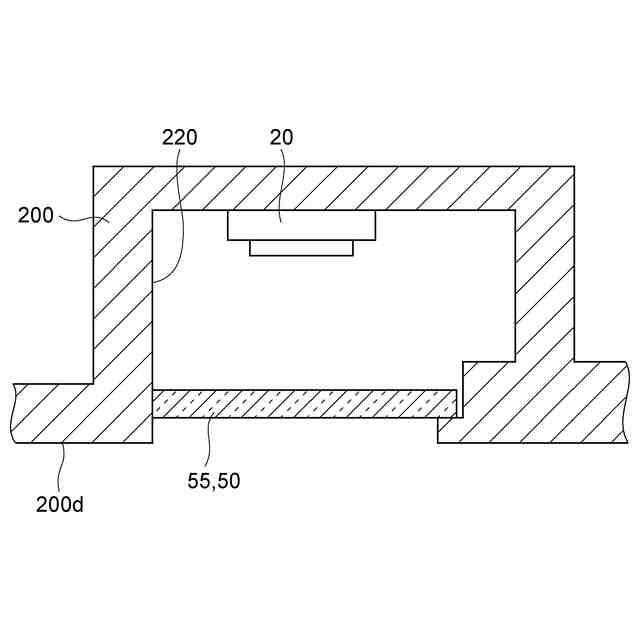

検知部は、例えば光を検知する検出素子を含む。検出素子と便器の内部空間との間には、例えば検知部のレンズなどの透光部が配置される。透光部が曇ると、鮮明な撮像が困難となる。すなわち、透光部が曇ると、検知部による撮像の精度が低下する。
【０００５】
本発明は、かかる課題の認識に基づいてなされたものであり、撮像の精度の低下を抑制可能なトイレ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
第１の発明は、便器の上に設けられる本体部に支持される便座と、前記便座に設けられ、検知素子を有し、前記検知素子により前記便器の内部空間を撮像する検知部であって、前記検知素子と前記便器の内部空間と間において前記検知素子の近傍に透光部が配置される、検知部と、前記本体部に設けられた送風部と、前記送風部の動作及び前記検知部の動作を制御する制御部と、を備え、前記送風部は、前記検知部に向けて温風を送風可能であり、前記制御部は、前記検知部が撮像を行っている場合、前記送風部の送風開始の際に、前記検知部による撮像を停止することを特徴とする、トイレ装置である。
【０００７】
このトイレ装置によれば、送風部が検知部に向けて温風を送風することにより、透光部を乾燥させ、透光部の曇りを抑制することができ、撮像の精度の低下を抑制することができる。また、送風部の送風開始の際に、検知部による撮像を停止することにより、温風による温度上昇で撮像精度が低下した状態において撮像が行われることを抑制することができる。
【０００８】
第２の発明は、第１の発明において、前記制御部は、前記透光部の曇りの有無を判定し、前記透光部が曇っていると判定すると、前記送風部による送風を開始することを特徴とする、トイレ装置である。
【０００９】
このトイレ装置によれば、透光部が曇っている場合に検知部に向けて温風を送ることができ、透光部の曇りをより抑制することができる。
【００１０】
第３の発明は、第１または第２の発明において、前記送風部は、前記便座に着座した使用者の局部を乾燥させる乾燥装置であることを特徴とする、トイレ装置である。
（【００１１】以降は省略されています）
