公開番号2025067617
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177727
出願日2023-10-13
発明の名称水栓装置
出願人株式会社タカギ
代理人個人,個人
主分類E03C 1/042 20060101AFI20250417BHJP(上水;下水)
要約【課題】電磁弁とフレキシブルホースとを有しており、取り扱い性に優れた水栓装置の提供。
【解決手段】水栓装置300は、水栓2aとホースガイド310とを有する。水栓2aは、吐出口22を有する吐水部8と、水導入管12及び/又は湯導入管10で構成されるサプライ管11と、吐水を吐出口22に送る配管部14とを有している。配管部14は、吐出管16と、吐出管16からの吐水を吐出口22に送るフレキシブルホースH1と、電磁弁により吐止水を切り替える電磁弁ユニットV2とを有している。ホースガイド310は、水栓装置300に取り付けられている。水栓装置2は、第1のホースガイド100と、配管部14に取り付けられた第2のホースガイド110とを有していてもよい。この第2のホースガイド110は、例えば、電磁弁ユニットV1に取り付けられていてもよい。
【選択図】図1
特許請求の範囲【請求項１】
吐出口を有する吐水部と、水導入管及び／又は湯導入管で構成されるサプライ管と、吐水を前記吐出口に送る配管部とを有しており、
前記配管部が、吐出管と、前記吐出管からの吐水を前記吐出口に送るフレキシブルホースと、電磁弁により吐止水を切り替える電磁弁ユニットとを有しており、
前記電磁弁ユニットに取り付けられたホースガイドを更に有している水栓装置。
続きを表示（約 710 文字）【請求項２】
吐出口を有する吐水部と、水導入管及び／又は湯導入管で構成されるサプライ管と、吐水を前記吐出口に送る配管部とを有しており、
前記配管部が、吐出管と、前記吐出管からの吐水を前記吐出口に送るフレキシブルホースと、電磁弁により吐止水を切り替える電磁弁ユニットとを有しており、
前記フレキシブルホースが、途中で折り返され往路部と復路部とを形成した状態で垂れ下がっており、
前記往路部と前記復路部とをまとめて受け入れる第１のホースガイドと、前記配管部に取り付けられた第２のホースガイドとを更に有している水栓装置。
【請求項３】
前記第２のホースガイドが、前記電磁弁ユニットに取り付けられている請求項２に記載の水栓装置。
【請求項４】
前記電磁弁ユニット又は前記配管部に取り付けられた前記ホースガイドが、前記電磁弁ユニットから前記フレキシブルホースを遠ざけるように前記フレキシブルホースをガイドしている請求項１から３のいずれか１項に記載の水栓装置。
【請求項５】
前記第１のホースガイドが、前記往路部と前記復路部との離間距離を短くするように前記フレキシブルホースをガイドしている請求項２又は３に記載の水栓装置。
【請求項６】
前記第１のホースガイドが、前記フレキシブルホースの前記復路部を前記電磁弁ユニットに近づけるように前記フレキシブルホースをガイドしており、
前記第２のホースガイドが、前記復路部を前記電磁弁ユニットから遠ざけるように前記フレキシブルホースをガイドしている請求項２又は３に記載の水栓装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、水栓装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
キッチンや洗面台などに取り付けられる水栓には、フレキシブルホースを有するものがある。このフレキシブルホースにより、このホースを引き出しながら吐水部を水栓本体から取り外して吐水することができる。フレキシブルホースは、引き出される際に必要な長さを有しており、通常時は水栓の下側に垂れ下がっている。
【０００３】
このフレキシブルホースをガイドするため、ホースガイドが用いられる場合がある。ホースガイドを開示する文献として、特開２０２０－１５９１５９公報がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１５９１５９公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
フレキシブルホースを備えた水栓装置が電磁弁を有する場合、電磁弁ユニットとフレキシブルホースとの関係に起因して、問題が生ずることが判明した。
【０００６】
本開示は、電磁弁とフレキシブルホースとを有しており、取り扱い性に優れた水栓装置に関する。
【課題を解決するための手段】
【０００７】
一つの態様では、水栓装置は、吐出口を有する吐水部と、水導入管及び／又は湯導入管で構成されるサプライ管と、吐水を前記吐出口に送る配管部とを有している。前記配管部が、吐出管と、前記吐出管からの吐水を前記吐出口に送るフレキシブルホースと、電磁弁により吐止水を切り替える電磁弁ユニットとを有している。この水栓装置は、前記電磁弁ユニットに取り付けられたホースガイドを更に有している。
【０００８】
他の態様では、水栓装置は、吐出口を有する吐水部と、水導入管及び／又は湯導入管で構成されるサプライ管と、吐水を前記吐出口に送る配管部とを有している。前記配管部が、吐出管と、前記吐出管からの吐水を前記吐出口に送るフレキシブルホースと、電磁弁により吐止水を切り替える電磁弁ユニットとを有している。前記フレキシブルホースが、途中で折り返され往路部と復路部とを形成した状態で垂れ下がっている。この水栓装置は、前記往路部と前記復路部とをまとめて受け入れる第１のホースガイドと、前記配管部に取り付けられた第２のホースガイドとを更に有している。
【発明の効果】
【０００９】
一つの側面では、電磁弁とフレキシブルホースとを有しており、取り扱い性に優れた水栓装置が提供されうる。
【図面の簡単な説明】
【００１０】

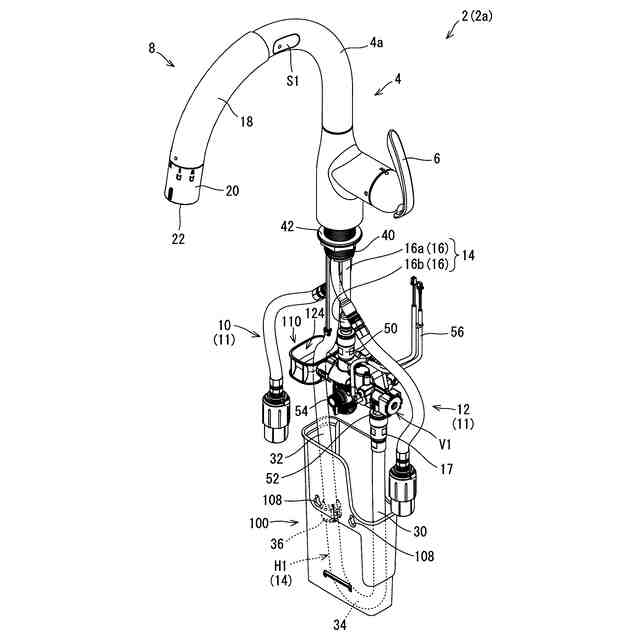

図１は、第１実施形態に係る水栓装置の斜視図である。

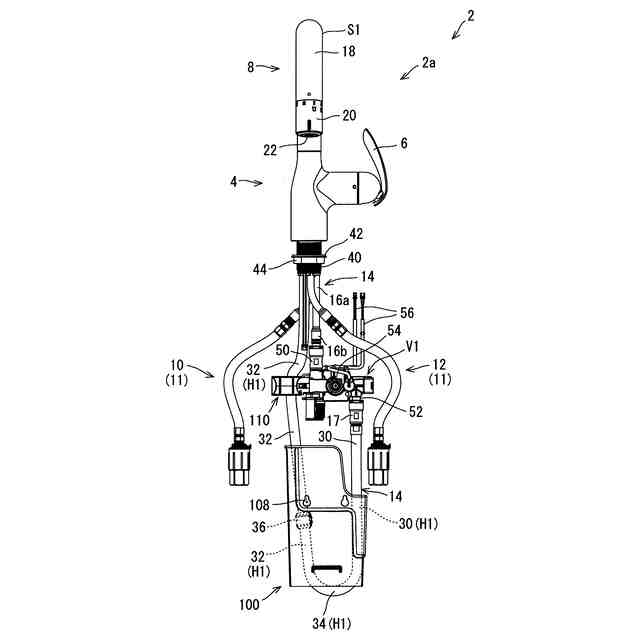

図２は、図１の水栓装置の正面図である。

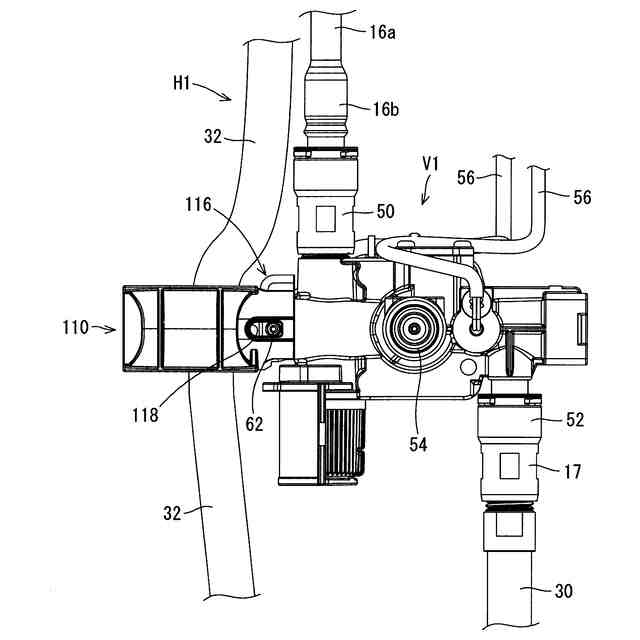

図３は、図２の部分拡大図である。

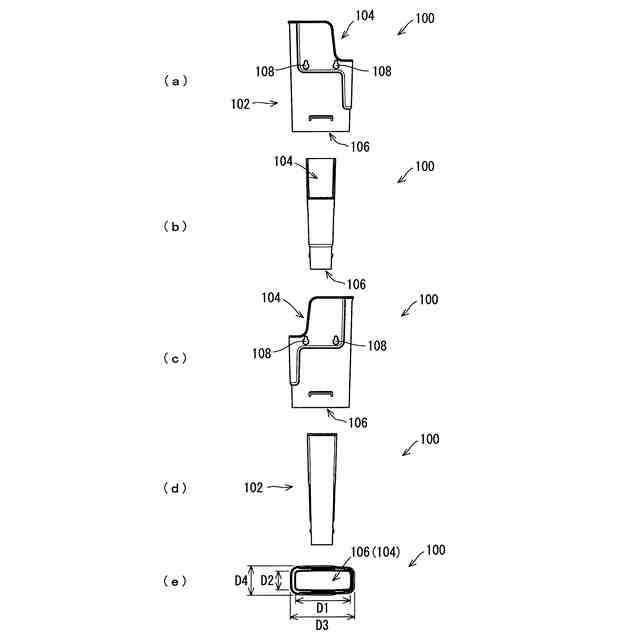

図４（ａ）は第１実施形態に係る第１のホースガイドの正面図であり、図４（ｂ）はその右側面図であり、図４（ｃ）はその背面図であり、図４（ｄ）はその左側面図であり、図４（ｅ）はその底面図である。

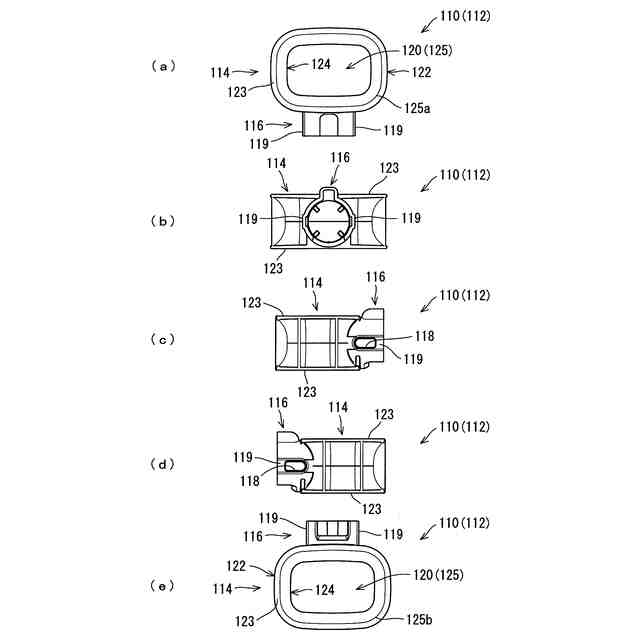

図５（ａ）は第１実施形態に係る第２のホースガイドの平面図であり、図５（ｂ）はその正面図であり、図５（ｃ）はその左側面図であり、図５（ｄ）はその右側面図であり、図５（ｅ）はその底面図である。

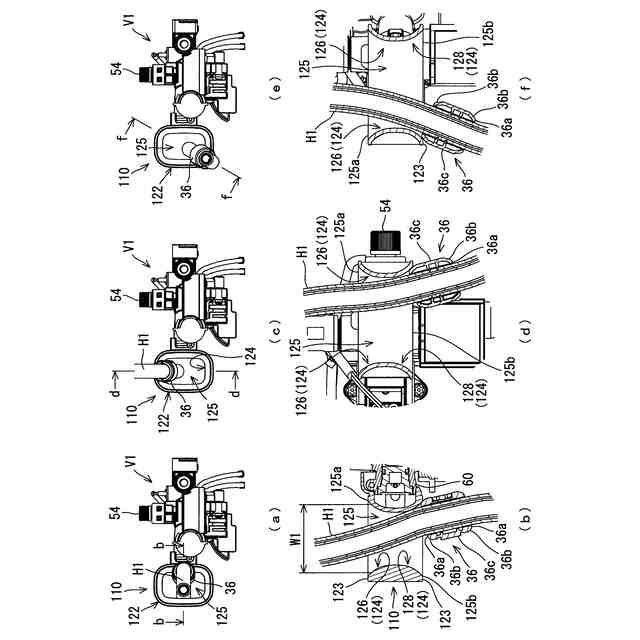

図６（ａ）はフレキシブルホースが第１状態にあるときの、水栓装置の電磁弁ユニット近傍を下側から見た図であり、図６（ｂ）は、図６（ａ）のｂ－ｂ線に沿った断面図である。図６（ｃ）は、フレキシブルホースが第２状態にあるときの、水栓装置の電磁弁ユニット近傍を下側から見た図であり、図６（ｄ）は、図６（ｃ）のｄ－ｄ線に沿った断面図である。図６（ｅ）は、フレキシブルホースが第３状態にあるときの、水栓装置の電磁弁ユニット近傍を下側から見た図であり、図６（ｆ）は図６（ｅ）のｆ－ｆ線に沿った断面図である。

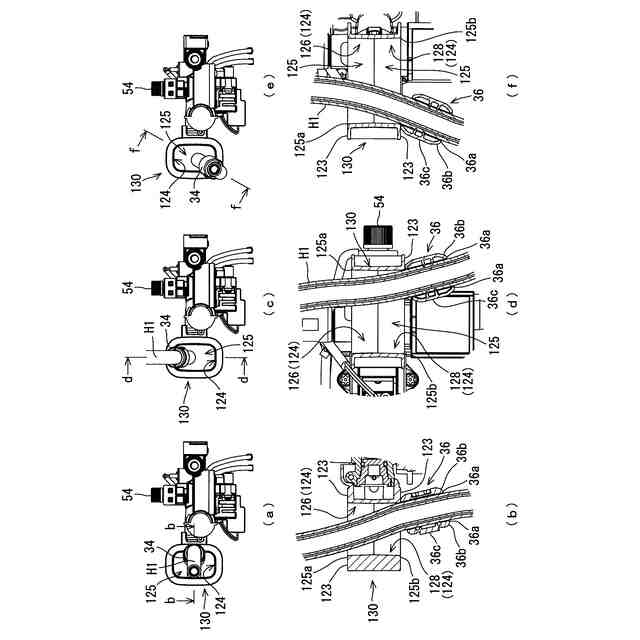

図７（ａ）から（ｆ）は、変形例のホースガイドが用いられた場合における、図６（ａ）から（ｆ）に対応する図である。

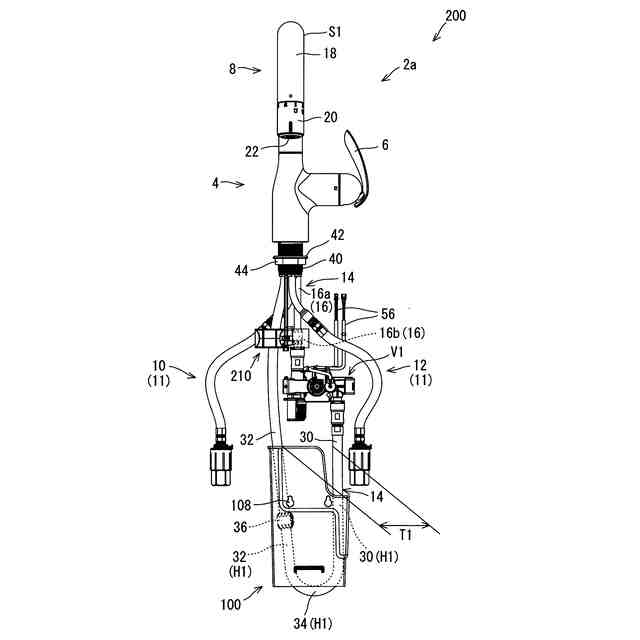

図８は、第２実施形態の水栓装置の正面図である。

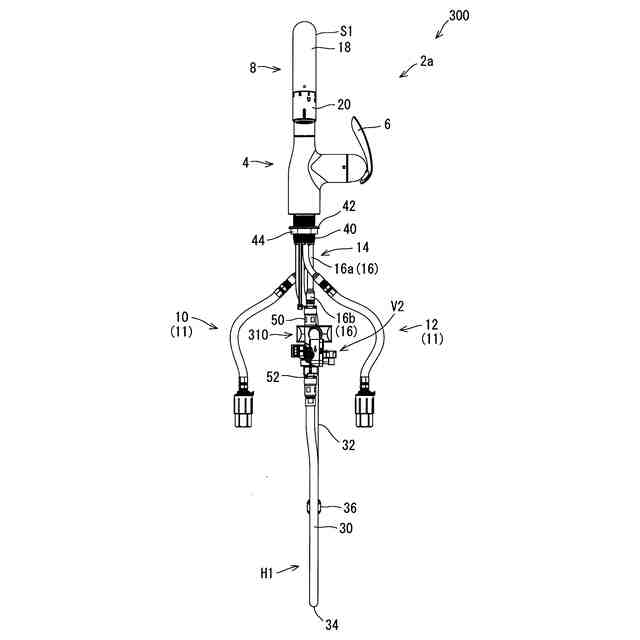

図９は、第３実施形態の水栓装置の正面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
