公開番号2025095184
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211027
出願日2023-12-14
発明の名称水道メータユニット
出願人株式会社光明製作所
代理人個人,個人
主分類E03B 7/07 20060101AFI20250619BHJP(上水;下水)
要約【課題】本発明は、水道メータの繰り返しの交換に対して水密性を向上させるこができる水道メータユニットを提供することを目的とする。
【解決手段】
水道設備に設けられる水道メータユニットであって、水が流入する流入口部11と水が流出する流出口部12を有し、水の流量を計測する水道メータ1と、水道メータ1の流入口部11に設けられる第1の継手2と、水道メータ1の流出口部12に設けられる第2の継手3と、水道メータ1を支承する台座4とを備える。第1の継手2は、水道メータ1の流入口部11に脱着可能に接続されるスリーブ21と、スリーブ21に設けられたハンドル23とを備え、ハンドル23の操作によってスリーブ21が水道メータ1の軸方向に沿って台座4上を摺動する。

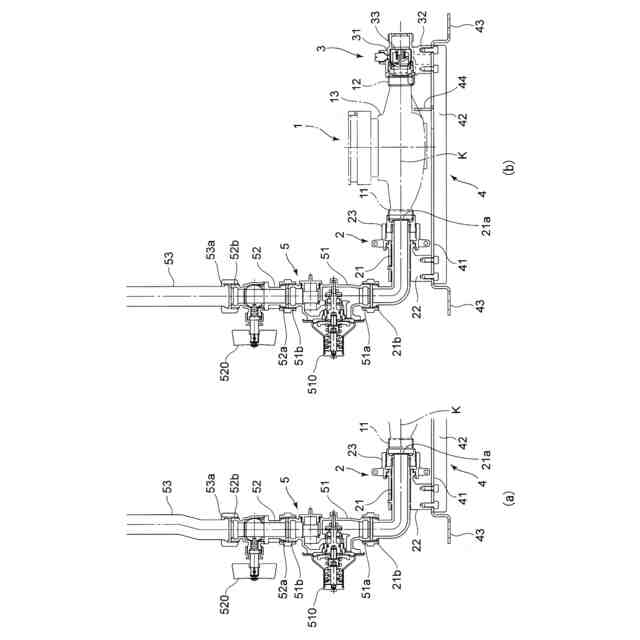

【選択図】図1
特許請求の範囲【請求項１】
水道設備に設けられる水道メータユニットであって、
水が流入する流入口部と水が流出する流出口部を有し、水の流量を計測する水道メータと、
前記水道メータの流入口部に設けられる第１の継手と、
前記水道メータの流出口部に設けられる第２の継手と、
前記水道メータを支承する台座とを備え、
前記第１の継手は、前記水道メータの前記流入口部に脱着可能に接続されるスリーブと、前記スリーブに設けられたハンドルとを備え、前記ハンドルの操作によって前記スリーブが前記水道メータの軸方向に沿って前記台座上を摺動することを特徴とする水道メータユニット。
続きを表示（約 1,000 文字）【請求項２】

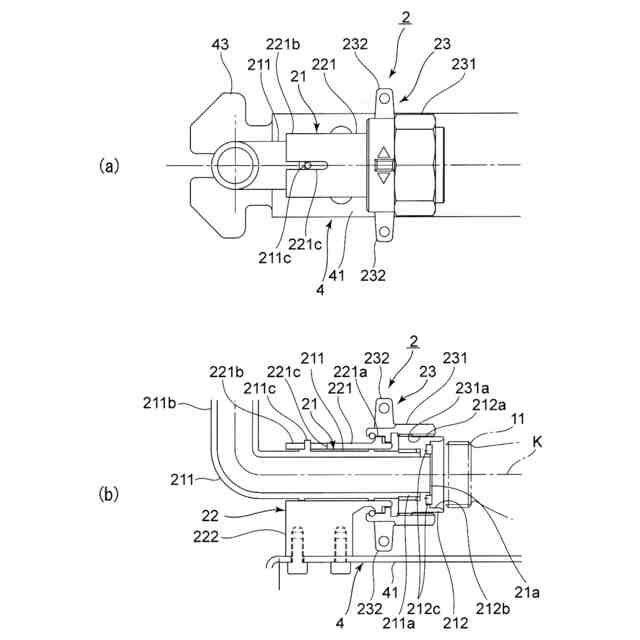

前記第１の継手は、前記スリーブと前記ハンドルが別体に設けられ、前記ハンドルの操作によって前記スリーブが前記水道メータの軸方向に沿って軸回転不能な状態で台座上を摺動する請求項１に記載の水道メータユニット。
【請求項３】
前記第１の継手は、前記スリーブとハンドルが一体に設けられ、前記ハンドルの操作によって前記スリーブが前記水道メータの軸方向に沿って軸回転しながら台座上を摺動する請求項１に記載の水道メータユニット。
【請求項４】

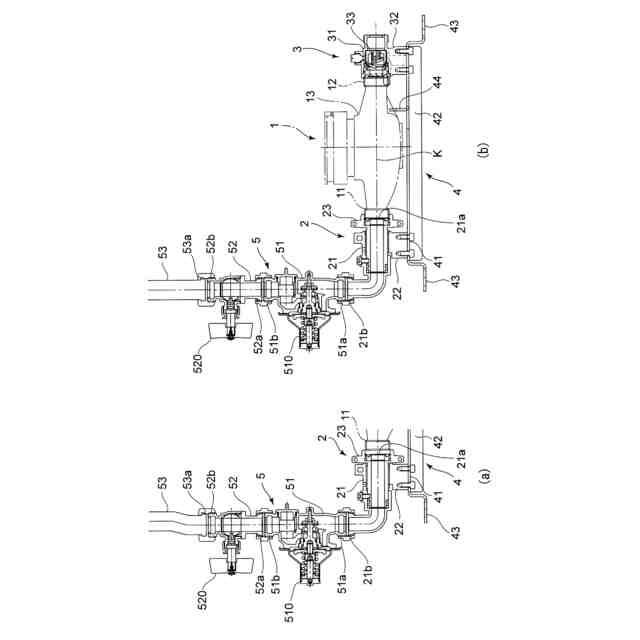

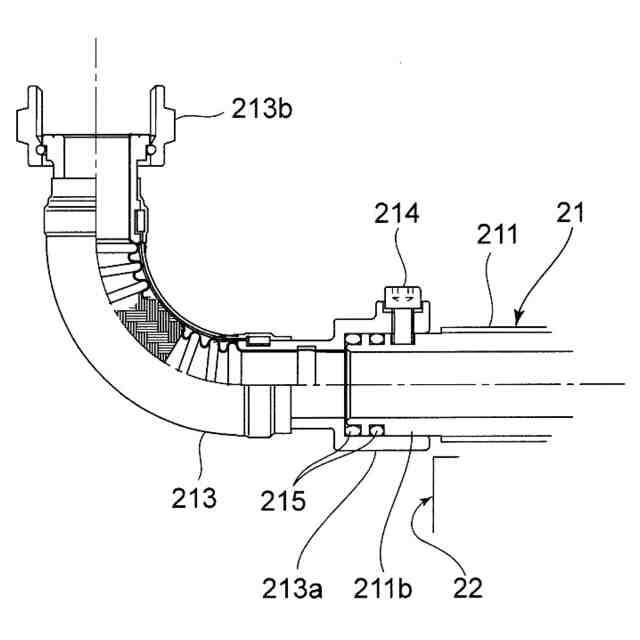

前記第１の継手は、流入側に可撓性のホース部材が設けられ、
前記ホース部材は、前記第１の継手の前記スリーブが前記水道メータの軸方向に沿って摺動するのに伴って湾曲する請求項１に記載の水道メータユニット。
【請求項５】
前記スリーブは、下流側端部が水道メータの軸方向に沿って延びるとともに、上流側端部が水道メータの軸方向に交差する方向に沿って延びるＬ字状に形成され、前記スリーブの上流側端部において流入管が水道メータの軸方向に軸ずれ可能な態様で接続されている請求項１に記載の水道メータユニット。
【請求項６】

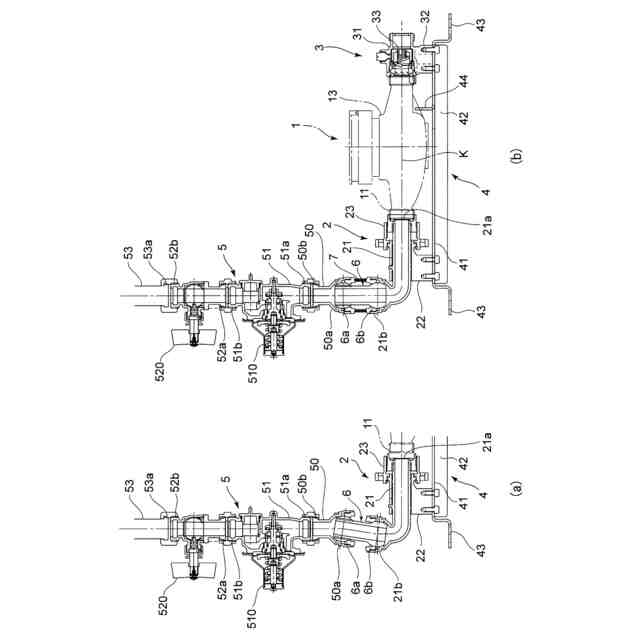

前記第１の継手の前記スリーブと前記流入管の間において、前記スリーブと前記流入管を連通する接続管が設けられ、
前記接続管は、下流側端部が前記スリーブの上流側端部に揺動可能な態様で接続されるとともに、上流側端部が前記流入管の下流側端部に揺動可能な態様で接続されている請求項５に記載の水道メータユニット。
【請求項７】
前記第１の継手のスリーブと前記流入管の間において、前記スリーブと前記流入管を固定するための固定治具が設けられる請求項６に記載の水道メータユニット。
【請求項８】

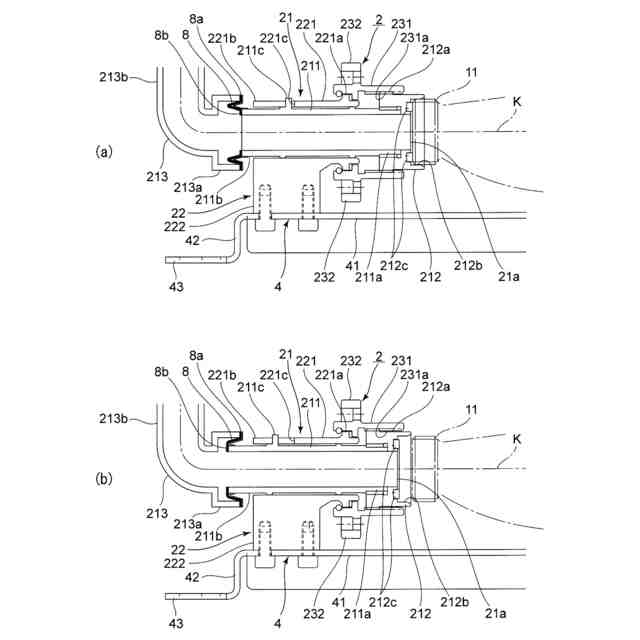

前記第１の継手は、前記スリーブの少なくとも上流側端部に可撓性部材が設けられており、前記スリーブの摺動に伴って可撓性部材が湾曲および／または伸縮する請求項１に記載の水道メータユニット。
【請求項９】
前記可撓性部材は、前記スリーブと流入管の間に設けられたダイアフラムである請求項８に記載の水道メータユニット。
【請求項１０】

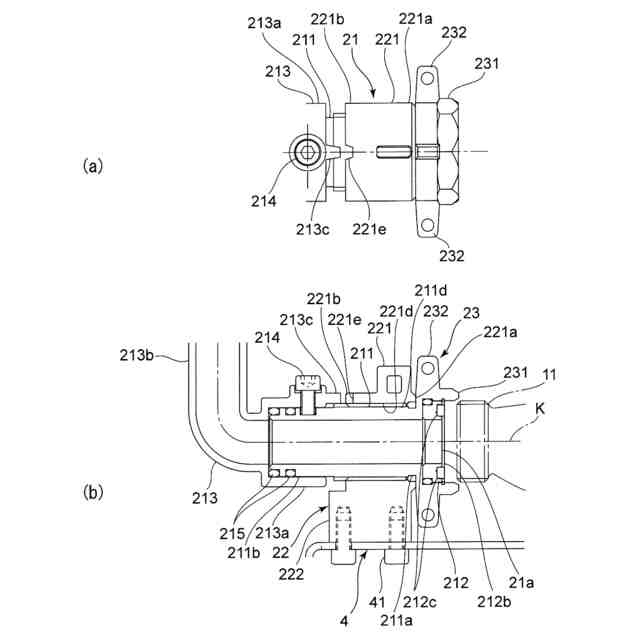

前記第１の継手は、前記スリーブが水道メータの流入口部に接続された際、前記スリーブを固定するための固定治具が設けられている請求項１に記載の水道メータユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、水道設備に設けられ、水道水の流量を計量する水道メータユニットに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

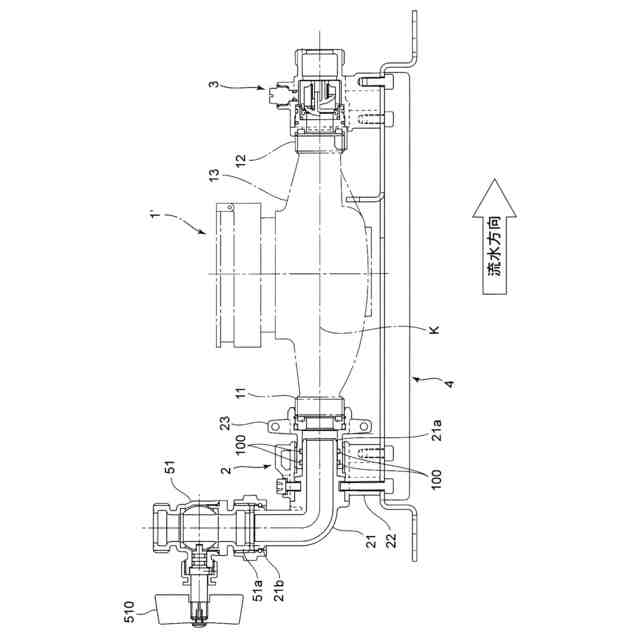

一般に、水道設備に用いられる水道メータユニットは、図８に示すように、水道設備に設けられ、水が流入する流入口部１１と水が流出する流出口部１２を有し、水の流量を計測する水道メータ１と、水道メータ１の流入側に設けられた第１の継手２と、水道メータ１の流出側に設けられた第２の継手３と、水道メータ１を支承する台座４とを備え、第１の継手２、水道メータ１および第２の継手３の順に水が流れるものなされている。なお、第１の継手２は、Ｌ字状のスリーブ２１、スリーブ２１を支承する支承部２２と、スリーブ２１に設けられたハンドル２３を備え、上流側端部２１ｂに止水栓５１０の機能を有する流入管５１が設けられている。また、第２の継手２は、逆止弁の機能を有する（例えば、特許文献１参照）。
【０００３】
そして、本水道メータユニットにおいて、水道メータ１を台座４に取り付ける際、第１の継手２のハンドル２３を回動し、スリーブ２１に対して水道メータ１の流入口部１１から離間する軸方向に摺動させておいて、水道メータ１の流出口部１２を第２の継手３に当接させたあと、第１の継手２のハンドル２３を回動し、スリーブ２１に対して水道メータ１の流入口部１１に近接する軸方向に摺動させていき、ハンドル２３を水道メータ１の流入口部１１に圧着状態で接続することによって、水道メータ１を台座４上に取り付ける。
【０００４】
一方、本水道メータユニットにおいて、水道メータ１を台座４から取り外す際、第１の継手２のハンドル２３を回動し、スリーブ２１に対して水道メータ１の流入口部１１から離間する軸方向に摺動させていき、第１の継手２のハンドル２３による水道メータ１の流入口部１１の接続を解除したあと、水道メータ１を上方に持ち上げながら水道メータ１の流出口部１２と第２の継手３の接続も解除することによって、水道メータ１を台座４上から取り外す。
【０００５】
このように従来の水道メータユニットでは、第１の継手２においてハンドル２３自体がスリーブ２１に対して軸回転しながら水道メータ１の流入口部１１の軸方向に沿って摺動することによって、水道メータ１の取け付けまたは取り外しが行われていた。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－１２１１１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上述のようにハンドル２３がスリーブ２１に対して軸回転しながら水道メータ１の軸方向に沿って台座４上を摺動する構造の場合、第１の継手２におけるハンドル２３とスリーブ２１の摺動部分において水密性を維持するためのＯリング１００が設けられる必要がある。このため、長期間に亘って水道メータの交換を繰り返すと、Ｏリング１００も何度も軸回転しながら摺動することによって、Ｏリング１００によじれ、ねじれ、摩耗が生じるなどして破損し、Ｏリング１００の箇所から水が漏れる虞があるという問題があった。
【０００８】
本発明は、上述の問題に鑑みてなされたものであり、水道メータの繰り返しの交換に対して水密性を向上させるこができる水道メータユニットを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、上記目的を達成するために、水道設備に設けられる水道メータユニットであって、水が流入する流入口部と水が流出する流出口部を有し、水の流量を計測する水道メータと、前記水道メータの流入口部に設けられる第１の継手と、前記水道メータの流出口部に設けられる第２の継手と、前記水道メータを支承する台座とを備え、前記第１の継手は、前記水道メータの前記流入口部に脱着可能に接続されるスリーブと、前記スリーブに設けられたハンドルとを備え、前記ハンドルの操作によって前記スリーブが前記水道メータの軸方向に沿って前記台座上を摺動することを特徴とする。
【００１０】
これによれば、水道メータを台座に取り付ける際、第１の継手におけるハンドルの操作によってスリーブを水道メータの流入口部に近接する方向に摺動させていき、スリーブを水道メータの流入口部に圧着状態に接続することによって、水道メータを台座上に取り付けることができる。一方、水道メータを台座から取り外す際、第１の継手におけるハンドルの操作によってスリーブを水道メータの流入口部から離間する方向に摺動させていき、スリーブによる水道メータの流入口部の接続を解除することによって、水道メータを台座から取り外すことができる。このように第１の継手のハンドルを水道メータの流入口部に圧着するのではなく、第１の継手のスリーブを水道メータの流入口部に直接圧着することによって水道メータを台座に取り付けるため、第１の継手におけるハンドルとスリーブの間のＯリングが不要となり、Ｏリングの破損による水漏れが生じなくなって水密性を向上させることができる。
（【００１１】以降は省略されています）
