公開番号2025086500
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200509
出願日2023-11-28
発明の名称土木構造体
出願人株式会社林物産発明研究所
代理人
主分類E03F 1/00 20060101AFI20250602BHJP(上水;下水)
要約【課題】上下方向の強度が向上し、水平方向にも安定した土木構造体を提供する。
【解決手段】台部と、前記台部から突起する脚部を有する脚付台の積層体を配列した土木構造体であって、前記脚付台は前記台部に柱穴をさらに有し、前記土木構造体は前記柱穴を通って前記積層体を貫通する支柱をさらに有する、土木構造体とした。
【選択図】図2

特許請求の範囲【請求項１】
台部と、前記台部から突起する脚部を有する脚付台の積層体を配列した土木構造体であって、
前記脚付台は前記台部に柱穴をさらに有し、
前記土木構造体は前記柱穴を通って前記積層体を貫通する支柱をさらに有する、土木構造体。
続きを表示（約 270 文字）【請求項２】
前記柱穴は、大きさの異なる第一柱穴及び第二柱穴を有する、請求項１の土木構造体。
【請求項３】
前記支柱は管状であり、前記支柱の上下に前記支柱の端と嵌合する柱台をさらに有する、請求項１の土木構造体。
【請求項４】
前記脚付台は前記台部に継手穴をさらに有し、前記継手穴と嵌合する凸部を有する継手により複数の前記積層体が連結されている、請求項１の土木構造体。
【請求項５】
前記継手が第三柱穴を有し、前記土木構造体は前記第三柱穴を通る第三支柱をさらに有する、請求項４の土木構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、地中埋設型の土木構造体（骨組構造体／空隙構造体）に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
高空隙率のブロック（脚付台）を多数積み上げた土木構造体を窪地に設置し、土で埋戻すことで、雨水の貯留空間を形成した貯水槽が知られている（例えば、特許文献１）。土木構造体はダム構造や盛土等の形成にも利用可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３０１５１６号公報
特開平１１－４０２８８６号公報
特開２００８－２８０７７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の土木構造体を構成する脚付台はプラスチック製であった（例えば、特許文献２，３）。そのため、上下方向の強度が低く、上方からの土圧等により変形する問題があった。本発明は、上下方向の強度を向上させることができる土木構造体を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本願には、
台部と、前記台部から突起する脚部を有する脚付台の積層体を配列した土木構造体であって、
前記脚付台は前記台部に柱穴をさらに有し、
前記土木構造体は前記柱穴を通って前記積層体を貫通する支柱をさらに有する、土木構造体が開示される。
【図面の簡単な説明】
【０００６】
図１は、本発明の１実施形態の土木構造体１を示す。
図２は、土木構造体１の側面図を示す。
図３は、土木構造体１の平面図を示す。
脚付台１０を示す。（ａ）は斜視図。（ｂ）は平面図。（ｃ）は断面図。

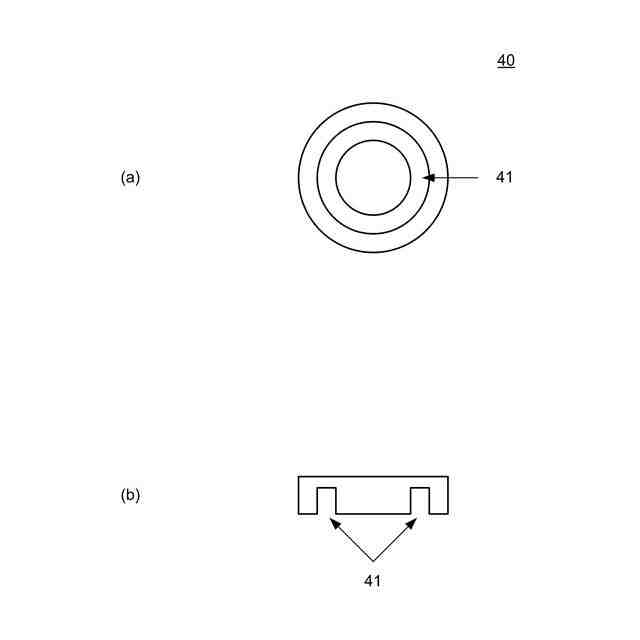

柱台４０を示す。（ａ）は平面図。（ｂ）は断面図。

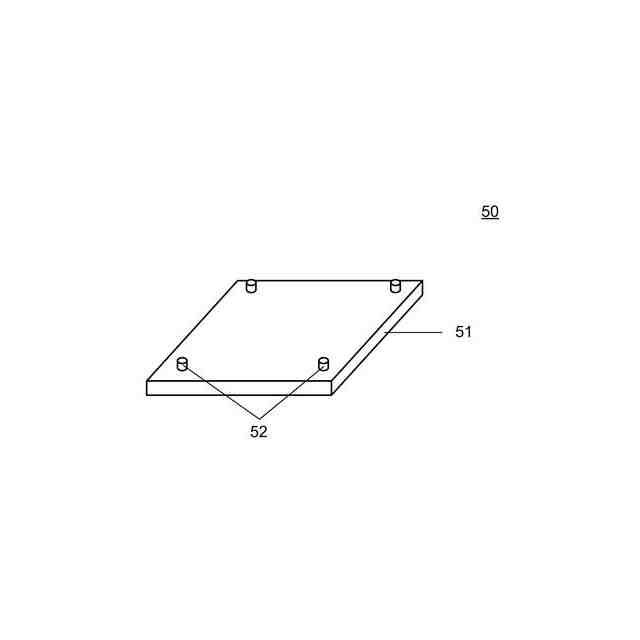

図６は、継手５０を示す。

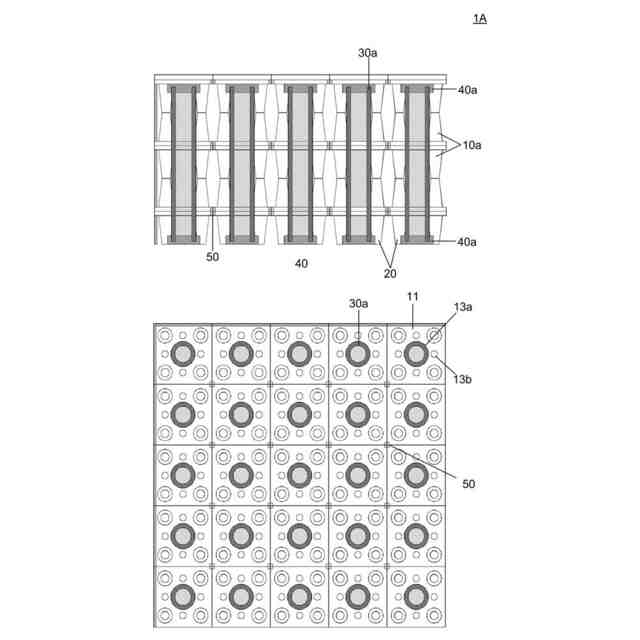

図７は、土木構造体１Ａを示す。

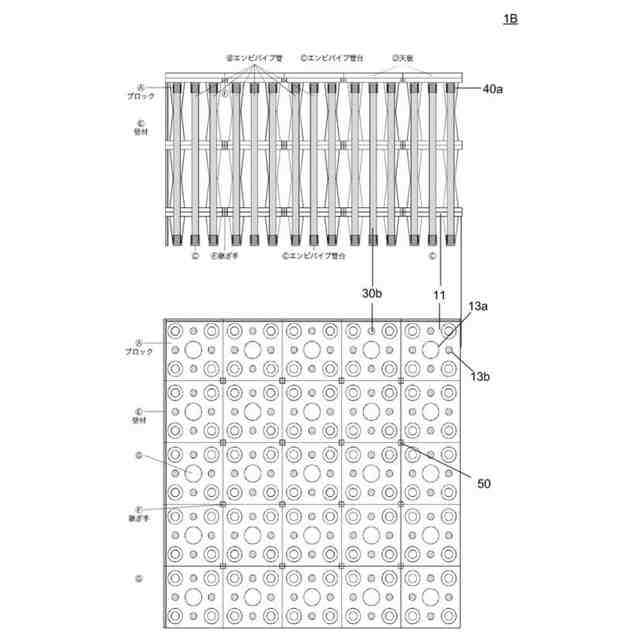

図８は、土木構造体１Ｂを示す。

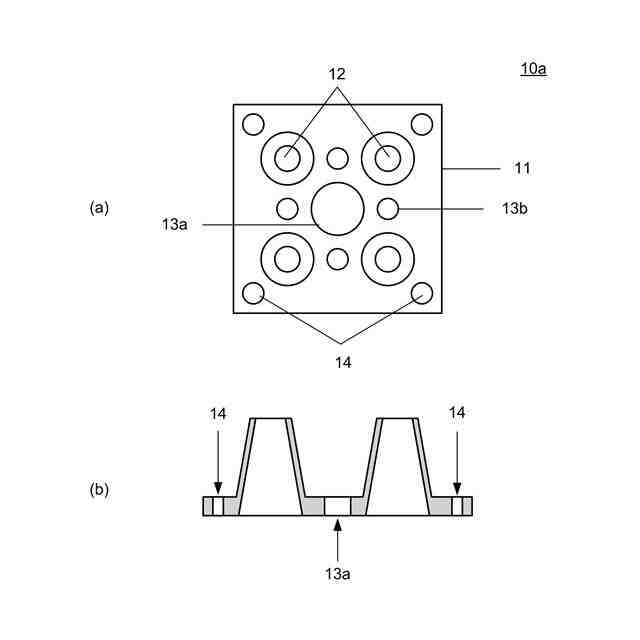

図９は、脚付台１０ａを示す。（ａ）は平面図。（ｂ）は断面図。
図１０は、第四実施形態の土木構造体１Ｃを示す。
図１１は、第五実施形態の土木構造体１Ｄを示す。
継手５０ｂを示す。
【発明を実施するための形態】
【０００７】

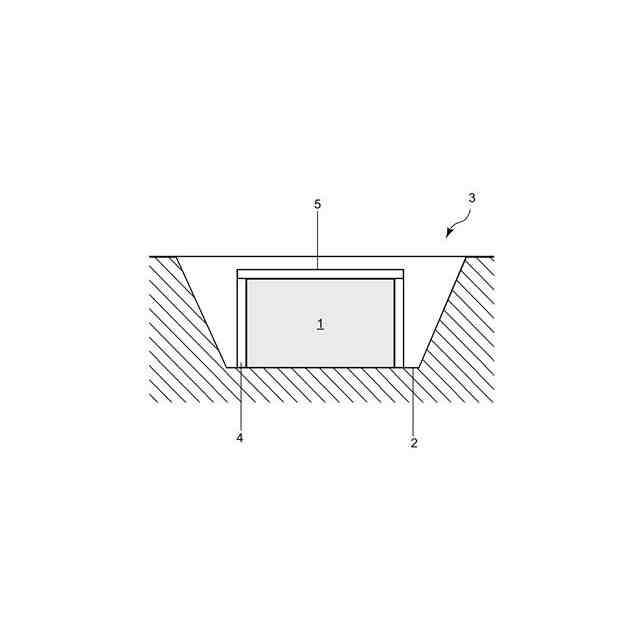

図１は、本発明の１実施形態の土木構造体１を示す。防水シートで覆った窪地２に土木構造体１を設置し、土で埋め戻すことで雨水等を貯留可能な貯水槽３を形成できる。貯水槽３の上は、駐車場、道路、公園等として使用できる。土木構造体１を路面下や宅地下に設置して盛土として使用し、又は、ダム底に設置してダム構造を形成してもよい。土木構造体１の側部や上部に壁材４や天板５を設けてもよい。
【０００８】

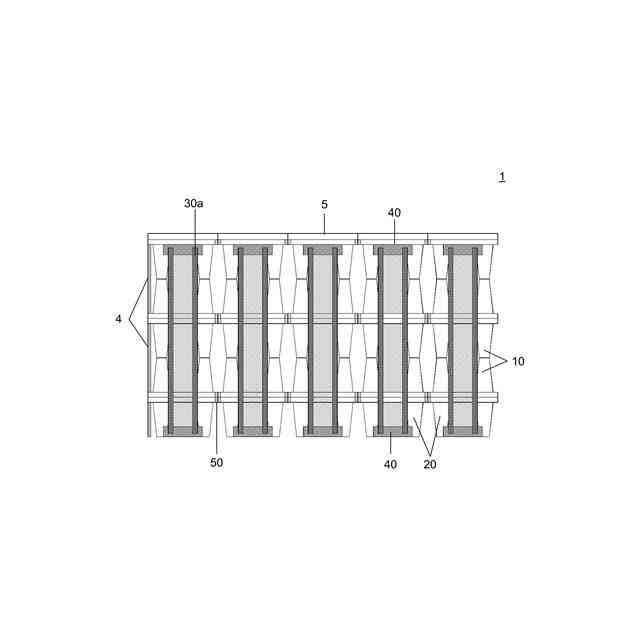

図２，３は、土木構造体１を示す。土木構造体１は、水平面内に配列した複数の積層体２０を有し、各積層体２０は、複数の脚付台１０を有する。上下に隣接する脚付台１０は上下逆向きに配置するとよい。図のように、一番下の脚付台１０を、脚部１２を下にして積層すると、水の流れが良くなり貯水槽３の底の泥等の流れを良くすることができる。
【０００９】
土木構造体１は、積層体２０の上から下まで貫通する第一支柱３０ａを有する。第一支柱３０ａは、ヒューム管、塩ビ管等のパイプとするとよい。第一支柱３０ａをパイプとし、その中に、木炭を充填して貯水槽３内の水を浄化してもよいし、モルタルや樹脂を充填してさらに上下方向の強度を向上させてもよい。後述の第二、第三支柱３０ｂ，３０ｃや後述の脚部１２に挿入する支柱も同様である。土木構造体１は、さらに、第一支柱３０ａの上下の柱台４０及び隣接する積層体２０を結合する継手５０を有するとよい。
【００１０】

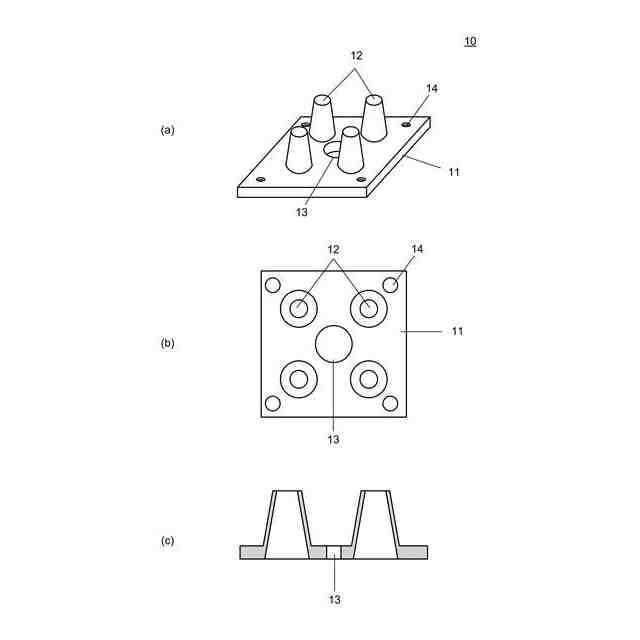

図４は、土木構造体１に使用される１実施形態の脚付台１０を示す。図に示すように、脚付台１０は、台部１１と台部１１から突起する脚部１２とを有する。脚部１２は高さ方向に断面積一定の筒形状でもよいが、図のように上方先細りの錐台形状としてもよい。図では脚部１２の断面は円形であるが、多角形等他の形状でもよい。また、脚付台１０は、台部１１に、第一支柱３０ａが挿入される第一柱穴１３ａを有する。台部１１の四隅等に継手穴１４を有するとよい。
（【００１１】以降は省略されています）
