公開番号2025103102
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220207
出願日2023-12-27
発明の名称微細気泡水生成機能付き壁内蔵型水栓コンセント
出願人株式会社富士計器
代理人個人
主分類E03C 1/042 20060101AFI20250702BHJP(上水;下水)
要約
【課題】洗濯機などへの給水中に大量の微細気泡を発生することができる壁内蔵型水栓コンセントを提供する。
【解決手段】

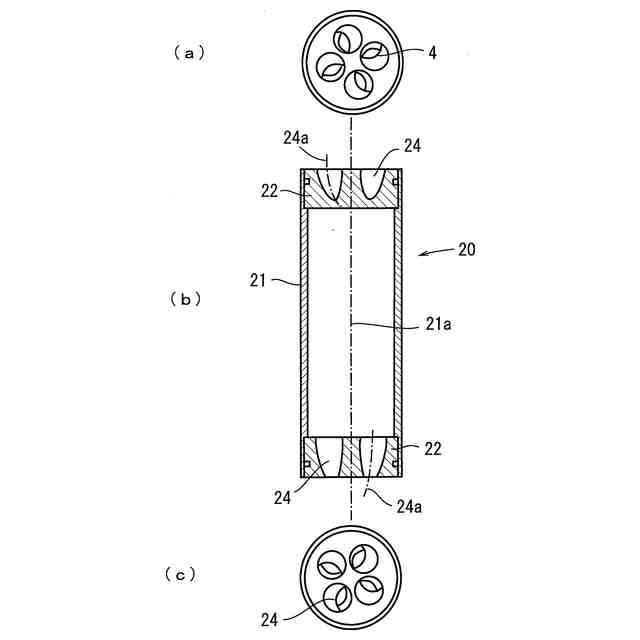

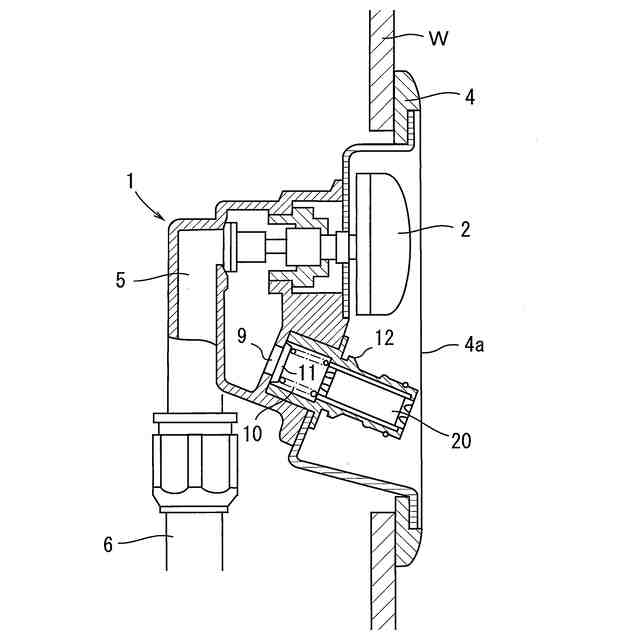

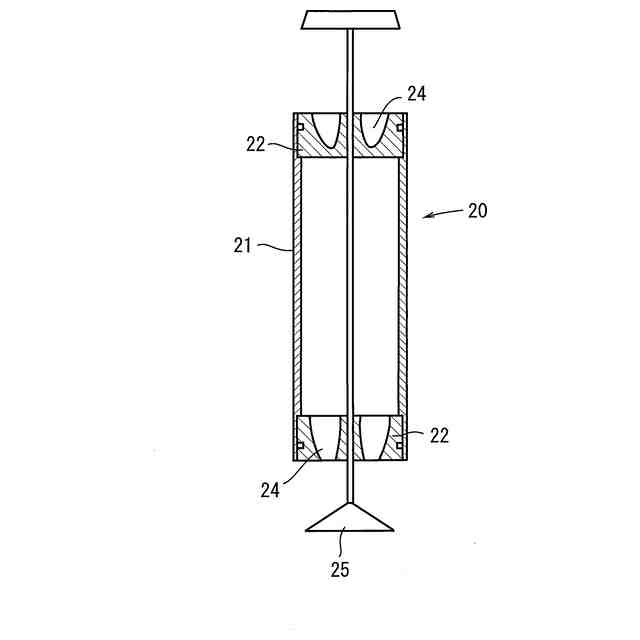

カプラー3の内周には微細気泡生成器20が配置されている。微細気泡生成器20は、円筒状本体21と円筒状本体21の入口と出口に取付けられる円板22とからなり、円筒状本体21の内周面には周方向の溝23が形成されている。前記円板22には複数の貫通孔24を形成している。この貫通孔24の軸線24aは円筒状本体21の軸線21aに対して捻じれており、且つ貫通孔24の流路断面積は入口から出口に向かって漸次小さくなるように設計されている。
【選択図】図2
特許請求の範囲【請求項１】

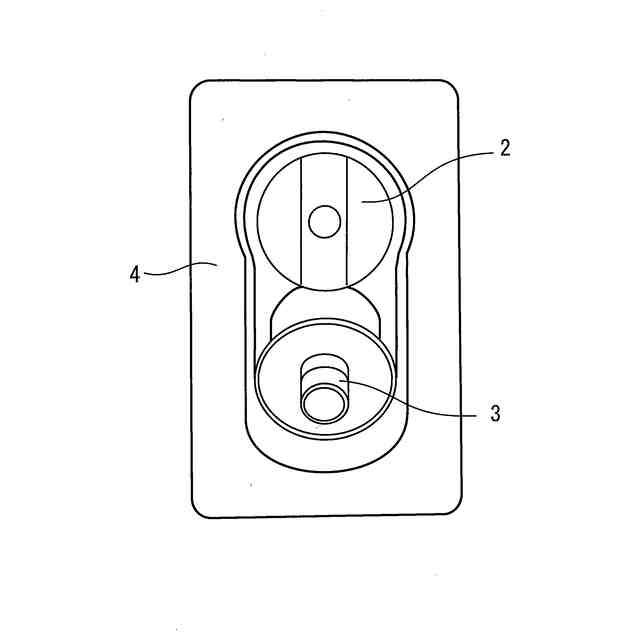

給水路を形成するとともに弁機構を備えた水栓本体と、水栓本体に取付けられるハンドルと、水栓本体に取付けられるとともにホースを接続するためのカプラーとを備えた壁内蔵型水栓コンセントであって、前記カプラーの内側に微細気泡生成器を配置したことを特徴とする壁内蔵型水栓コンセント。
続きを表示（約 170 文字）【請求項２】
請求項１に記載の壁内蔵型水栓コンセントにおいて、前記微細気泡生成器は円筒状本体の上流端と下流端に円板部材を設け、この円板部材に複数の貫通孔を設け、この貫通孔の軸線を前記円筒状本体の軸線に捻じるとともに貫通孔の流路断面積を入口から出口に向かって漸次小さくなるように設定されていることを特徴とする壁内蔵型水栓コンセント。

発明の詳細な説明【技術分野】
【０００１】
本発明は、家庭用の洗濯機やシャワーなどのホースを接続する微細気泡水生成機能付き洗濯機用水栓コンセントに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
最近では、屋外に洗濯機を置くよりもマンションなどの集合住宅では屋内に洗濯機を置く場合が多い。この場合、従来の水道栓では屋内空間に突出する部分が大きく且つ見栄えも悪い。そのため、壁面に設けるコンセントタイプの給水栓が特許文献１～４に提案されている。
【０００３】
特許文献１～４に開示される壁内蔵型給水栓は、いずれも給水路を形成するとともに弁機構を備えた水栓本体と、水栓本体に取付けられるハンドルと、水栓本体に取付けられるとともにホースを接続するためのカプラーとを備えている。
【０００４】
一方、微細気泡（直径１００μｍ以下のマイクロバブルや直径５００ｎｍ以下のナノバブル）は、表面がマイナスに帯電しており、気泡同士が合体することなく、微細気泡水中に拡散・浮遊している。これに対し、油や皮脂、細かい異物等による汚れは通常プラスに帯電して、マイナスの電荷を帯びた被洗浄物と電気的に結合している。よって、マイナスの電荷を帯びている微細気泡がプラス電荷の汚れに吸着すると電気的に中和されて、汚れを被洗浄物から分離しやすい状態となると言われている。
【０００５】
微細気泡を発生する装置としては、特許文献５、６に開示されるように、キャビテーション効果（オリフィス効果）によって微細気泡を発生させるものが知られている。
【０００６】
特許文献５には、配管の根元に微細気泡生成器を配置した構成が開示されている。微細気泡生成器は筒状をなし、上流端には複数の切欠を形成した円板部材を設け、中間部には徐々に流路断面積が小さくなる第1通水路と、この第1通水路と上流側で発生した気泡を更に微細にするための凹凸を形成した第２通水路とを備えている。
【０００７】
特許文献６には、上記と同様の微細気泡生成器を洗濯機やシャワーと給水栓とをつなぐホースの一端に設けた構造が開示されている。
【先行技術文献】
【特許文献】
【０００８】
特開２００３-６９８４２号公報
特開２０１０-１３８６４号公報
特開２０１５-１０６７号公報
特開２０１７-１２２３８７号公報
特開２０２３-５６６５号公報
特開２０２２-１９０９５５号公報
【発明の開示】
【発明が解決しようとする課題】
【０００９】
洗濯機やシャワーと給水栓とをつなぐホースは経年劣化する部材のため、定期的に交換する必要がある。この場合、ホース内に微細気泡生成器が組み込まれていると取り出すのが面倒で、そのまま廃棄することになる。
【００１０】
一方、壁内蔵型水栓コンセントは全ての部材が壁の内側の限られた空間に収める必要があり、微細気泡生成器を配置するスペースがない。
【課題を解決するための手段】
（【００１１】以降は省略されています）
