特許ウォッチ

公開番号2025031437
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023186847
出願日2023-10-31
発明の名称井戸管理方法
出願人個人
代理人個人
主分類E03B 3/08 20060101AFI20250228BHJP(上水;下水)
要約【課題】本発明は、従来に無い非常に実用的な井戸管理システム及び井戸管理方法を提供することを目的とする。

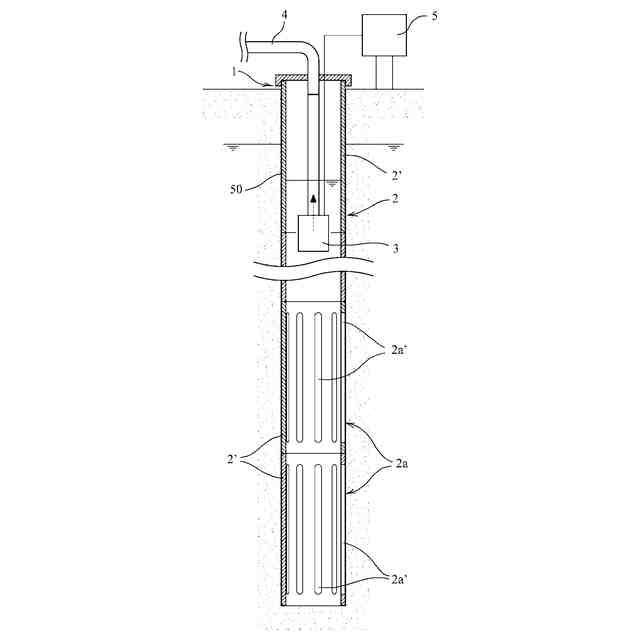

【解決手段】地盤の掘削孔50に設けられストレーナ部2aを有するケーシング体2と、このケーシング体2内に設けられる揚水ポンプ3とを備えた井戸1の管理システムであって、前記揚水ポンプ3の揚水量を計測する揚水量計測手段と、前記ケーシング体2内の水位を計測する水位計測手段と、前記ケーシング体2内への地下水導入量を計測する地下水導入量計測手段とを具備するものである。
【選択図】図1
特許請求の範囲【請求項１】
地盤の掘削孔に設けられストレーナ部を有するケーシング体と、このケーシング体内に設けられる揚水ポンプとを備えた井戸の管理システムであって、前記揚水ポンプの揚水量を計測する揚水量計測手段と、前記ケーシング体内の水位を計測する水位計測手段と、前記ケーシング体内への地下水導入量を計測する地下水導入量計測手段とを具備することを特徴とする井戸管理システム。
続きを表示（約 1,300 文字）【請求項２】
請求項１記載の井戸管理システムにおいて、前記揚水ポンプは、揚水量が設定量に達した場合、一旦停止した後における作動開始条件に至った場合に作動開始するように構成されており、前記揚水ポンプの作動時間を計測するポンプ作動時間計測手段を具備することを特徴とする井戸管理システム。
【請求項３】
請求項１，２いずれか１項に記載の井戸管理システムにおいて、前記揚水ポンプは、揚水量が設定量に達した場合、一旦停止した後における作動開始条件に至った場合に作動開始するように構成されており、前記揚水ポンプの作動回数を計測するポンプ作動回数計測手段を具備することを特徴とする井戸管理システム。
【請求項４】
請求項１，２いずれか１項に記載の井戸管理システムにおいて、前記揚水ポンプはモーターポンプであり、この揚水ポンプに供給される電源の周波数を可変するインバータを有するものであることを特徴とする井戸管理システム。
【請求項５】
請求項３いずれか１項に記載の井戸管理システムにおいて、前記揚水ポンプはモーターポンプであり、この揚水ポンプに供給される電源の周波数を可変するインバータを有するものであることを特徴とする井戸管理システム。
【請求項６】

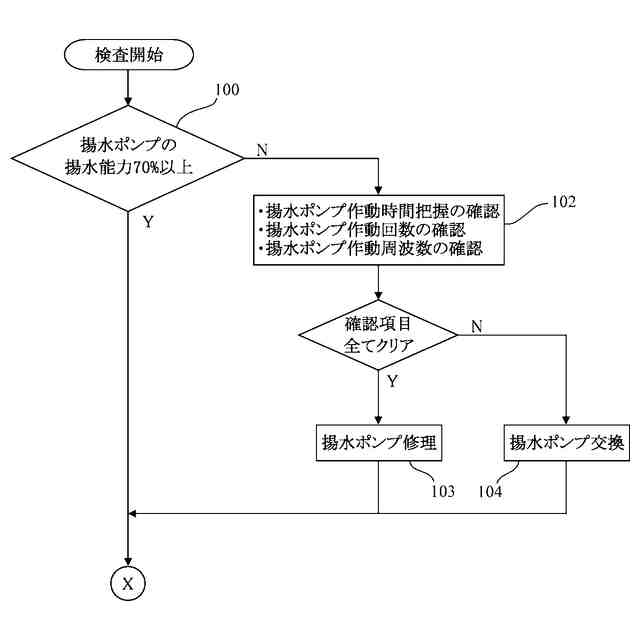

下記の井戸管理システムを用いた井戸管理方法であって、前記揚水量計測手段により前記揚水ポンプの揚水量を計算して、前記揚水量が前記揚水ポンプの揚水能力の７０％以下となった場合、前記揚水ポンプを修理若しくは交換することを特徴とする井戸管理方法。
記
地盤の掘削孔に設けられストレーナ部を有するケーシング体と、このケーシング体内に設けられる揚水ポンプとを備えた井戸の管理システムであって、前記揚水ポンプの揚水量を計測する揚水量計測手段と、前記ケーシング体内の水位を計測する水位計測手段と、前記ケーシング体内への地下水導入量を計測する地下水導入量計測手段とを具備する井戸管理システム。
【請求項７】
請求項６記載の井戸管理システムにおいて、前記揚水ポンプは、揚水量が設定量に達した場合、一旦停止した後における作動開始条件に至った場合に作動開始するように構成されており、前記揚水ポンプの作動時間を計測するポンプ作動時間計測手段を具備することを特徴とする井戸管理システム。
【請求項８】
請求項６，７いずれか１項に記載の井戸管理システムにおいて、前記揚水ポンプは、揚水量が設定量に達した場合、一旦停止した後における作動開始条件に至った場合に作動開始するように構成されており、前記揚水ポンプの作動回数を計測するポンプ作動回数計測手段を具備することを特徴とする井戸管理システム。
【請求項９】
請求項６，７いずれか１項に記載の井戸管理方法において、前記揚水ポンプはモーターポンプであり、この揚水ポンプに供給される電源の周波数を可変するインバータを有するものであることを特徴とする井戸管理方法。
【請求項１０】
請求項８記載の井戸管理方法において、前記揚水ポンプはモーターポンプであり、この揚水ポンプに供給される電源の周波数を可変するインバータを有するものであることを特徴とする井戸管理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、井戸管理システム及び井戸管理方法に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、地盤の掘削孔に設けられストレーナ部を有するケーシング体と、このケーシング体内に設けられる揚水ポンプとを備えた井戸の管理は、任意のタイミング（例えば使用年月）で揚水ポンプを引き上げて点検したり、ケーシング体（ストレーナ部）を洗浄（特許文献１，２参照）したりなど、主にその井戸を管理する管理者の経験や勘に基づき行われている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－７４０９２号公報
特許第７２０４２５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来から行われている井戸の管理は、揚水ポンプを異常が無いにも関わらず引き上げて点検するという無駄が生じたり、その反対に、揚水ポンプが井戸（ケーシング体）内の水位低下に起因するキャビテーションを起こしたり（井戸内の水の上方領域には土壌から発生するガスから成る気泡が充満している）、機能が低下しているなどの異常に気付かないまま継続作動させることで故障し、揚水ポンプが突然停止してしまう場合や、ケーシング体（ストレーナ部）に目詰まりが生じたまま放置され、井戸における地下水の需給バランスが崩れるのは勿論、ストレーナ部に汚れが強固に付着して洗浄しても目詰まりが解消されずにケーシング体の交換が必要となってしまう場合があるなど、井戸の現状に対応した適切な管理が行われていないのが現状である。
【０００５】
本発明は、前述した問題点に鑑みてなされたものであり、従来に無い非常に実用的な井戸管理システム及び井戸管理方法を開発した。
【課題を解決するための手段】
【０００６】
添付図面を参照して本発明の要旨を説明する。
【０００７】
地盤の掘削孔50に設けられストレーナ部２ａを有するケーシング体２と、このケーシング体２内に設けられる揚水ポンプ３とを備えた井戸１の管理システムであって、前記揚水ポンプ３の揚水量を計測する揚水量計測手段と、前記ケーシング体２内の水位を計測する水位計測手段と、前記ケーシング体２内への地下水導入量を計測する地下水導入量計測手段とを具備することを特徴とする井戸管理システムに係るものである。
【０００８】
また、請求項１記載の井戸管理システムにおいて、前記揚水ポンプ３は、揚水量が設定量に達した場合、一旦停止した後における作動開始条件に至った場合に作動開始するように構成されており、前記揚水ポンプ３の作動時間を計測するポンプ作動時間計測手段を具備することを特徴とする井戸管理システムに係るものである。
【０００９】
また、請求項１，２いずれか１項に記載の井戸管理システムにおいて、前記揚水ポンプ３は、揚水量が設定量に達した場合、一旦停止した後における作動開始条件に至った場合に作動開始するように構成されており、前記揚水ポンプ３の作動回数を計測するポンプ作動回数計測手段を具備することを特徴とする井戸管理システムに係るものである。
【００１０】
また、請求項１，２いずれか１項に記載の井戸管理システムにおいて、前記揚水ポンプ３はモーターポンプであり、この揚水ポンプ３に供給される電源の周波数を可変するインバータを有するものであることを特徴とする井戸管理システムに係るものである。
（【００１１】以降は省略されています）
