公開番号2025050425
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159215
出願日2023-09-22
発明の名称便器装置
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E03D 9/08 20060101AFI20250327BHJP(上水;下水)
要約【課題】流量を増加可能なバキュームブレーカーを有する便器装置を提供すること。
【解決手段】便器装置1は、便器本体2の後部に配置される機能部3と、機能部3を構成する各部品が配置されるベース部30と、機能部3の前部に配置され、人体を洗浄する洗浄水を吐水するノズル41と、ベース部30上で洗浄水を供給する洗浄用水回路1300と、洗浄用水回路1300の逆流を防止し、ノズル41の後端よりも後方に配置されるバキュームブレーカー136と、を備える。
【選択図】図5
特許請求の範囲【請求項1】
便器本体の後部に配置される機能部と、
前記機能部を構成する各部品が配置されるベース部と、
前記機能部の前部に配置され、人体を洗浄する洗浄水を吐水するノズルと、
前記ベース部上で洗浄水を供給する洗浄用水回路と、
前記洗浄用水回路の逆流を防止し、前記ノズルの後端よりも後方に配置されるバキュームブレーカーと、を備える、便器装置。
続きを表示(約 590 文字)【請求項2】
前記バキュームブレーカーの上面は、前記便器本体の上面に配置される便座と前記機能部とを回動可能に接続するヒンジ部の軸の中心よりも上方に位置する、請求項1に記載の便器装置。
【請求項3】
前記機能部は、前記洗浄用水回路に洗浄水を供給する洗浄水供給路を有し、
前記バキュームブレーカーは、前記洗浄水供給路及び前記洗浄用水回路を構成する部品の中で最も高い位置に配置される、請求項1又は2に記載の便器装置。
【請求項4】
前記ベース部は、上下に移動可能な可動ベース部と、
前記便器本体に固定される固定ベース部と、を有し、
前記バキュームブレーカーは、前記固定ベース部に配置される、請求項1又は2に記載の便器装置。
【請求項5】
前記便器本体を洗浄する便器洗浄水を貯水する便器洗浄タンクをさらに備え、
前記機能部は、前記洗浄用水回路内で逆流が生じた場合に、前記バキュームブレーカーから前記便器洗浄タンクへ逆流した水を排水する排水路を有する、請求項1又は2に記載の便器装置。便器装置
【請求項6】
前記機能部は、前記洗浄用水回路の流路を切り替える切替弁をさらに備え、
前記バキュームブレーカーは、前記切替弁の上に配置される、請求項1又は2に記載の便器装置。便器装置

発明の詳細な説明【技術分野】
【0001】
本開示は、便器装置に関する。
続きを表示(約 1,400 文字)【背景技術】
【0002】
従来、便器本体の後方に配置された機能部に、使用者の局部を洗浄する洗浄ノズルを配置することが知られている。洗浄ノズルには、洗浄水が給水される。洗浄ノズルの上部には、洗浄水の逆流を防止するバキュームブレーカーが配置されている(例えば、特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2021-152296号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
例えば、機能部のベース部に、人体を洗浄する洗浄ノズル以外に他の洗浄機構等を配置し、これらに繋がる洗浄水の水回路にも洗浄水を供給する場合がある。洗浄水の供給量を増加させると、給水路に配置するバキュームブレーカーが大型化し、他の部材と干渉もしくはデザイン自由度を下げる懸念があった。
【課題を解決するための手段】
【0005】
本開示は、便器本体の後部に配置される機能部と、前記機能部を構成する各部品が配置されるベース部と、前記機能部の前部に配置され、人体を洗浄する洗浄水を吐水するノズルと、前記ベース部上で洗浄水を供給する洗浄用水回路と、前記洗浄用水回路の逆流を防止し、前記ノズルの後端よりも後方に配置されるバキュームブレーカーと、を備える、便器装置に関する。
【図面の簡単な説明】
【0006】

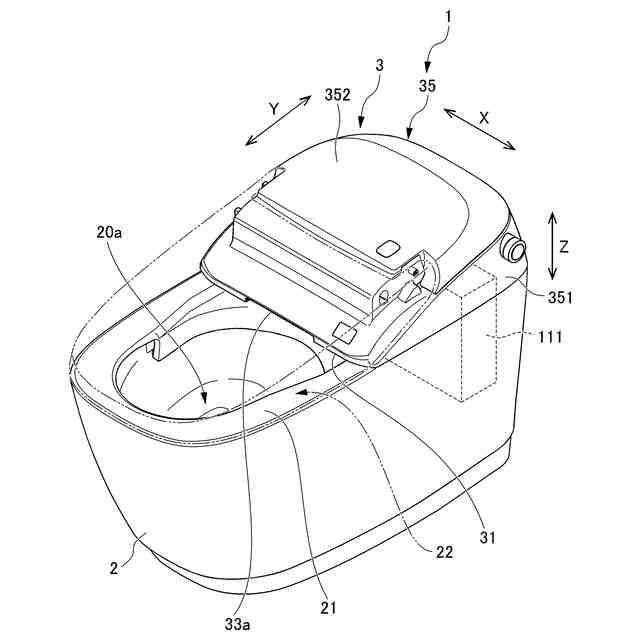

本実施形態の便器装置の斜視図である。

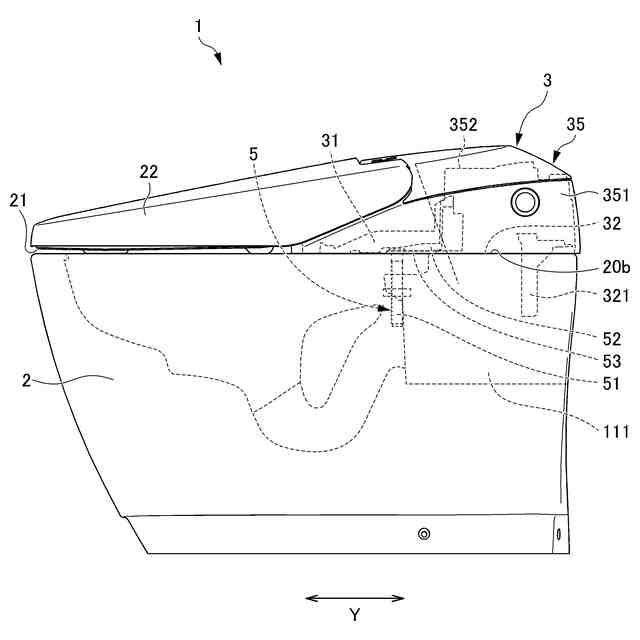

本実施形態の便器装置の定位置の側面図である。

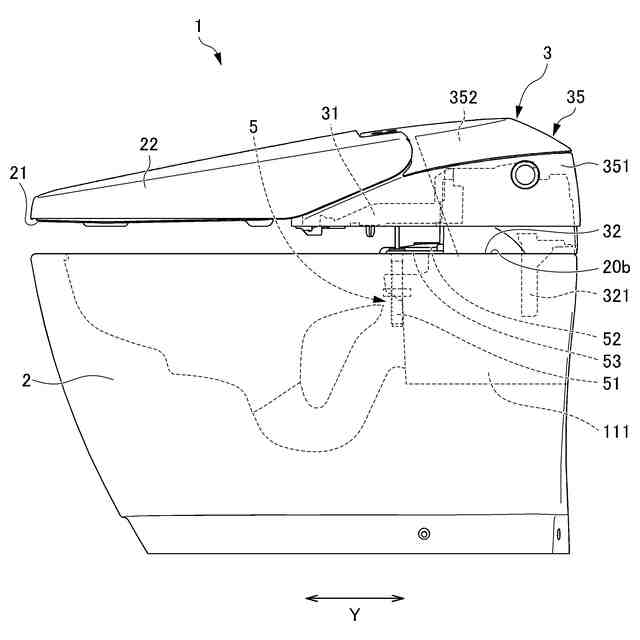

本実施形態の便器装置の上昇位置の側面図である。

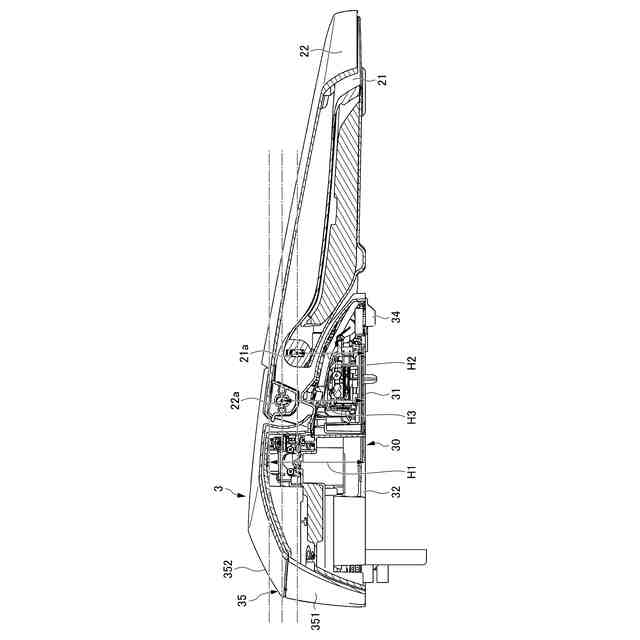

本実施形態の機能部、便蓋及び便座の縦断面図である。

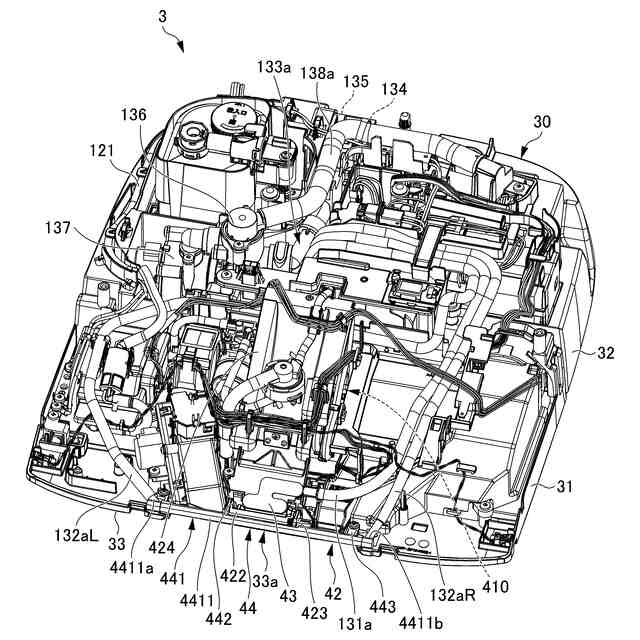

本実施形態の機能部の斜視図である。

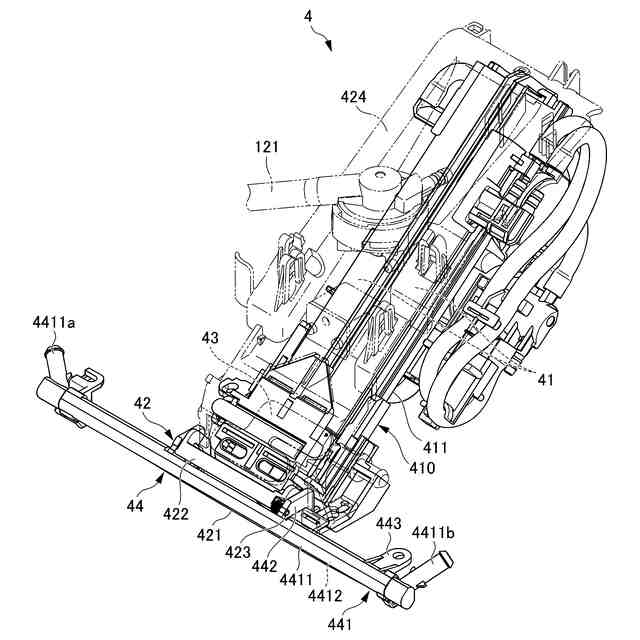

本実施形態のノズルユニット、シャッター部及びシャッター洗浄部の斜視図である。

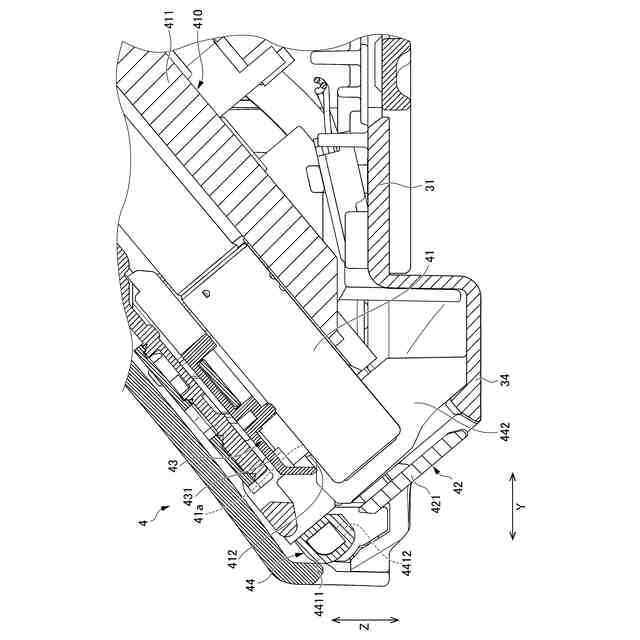

本実施形態の洗浄ノズルの先端近傍の縦断面図である。

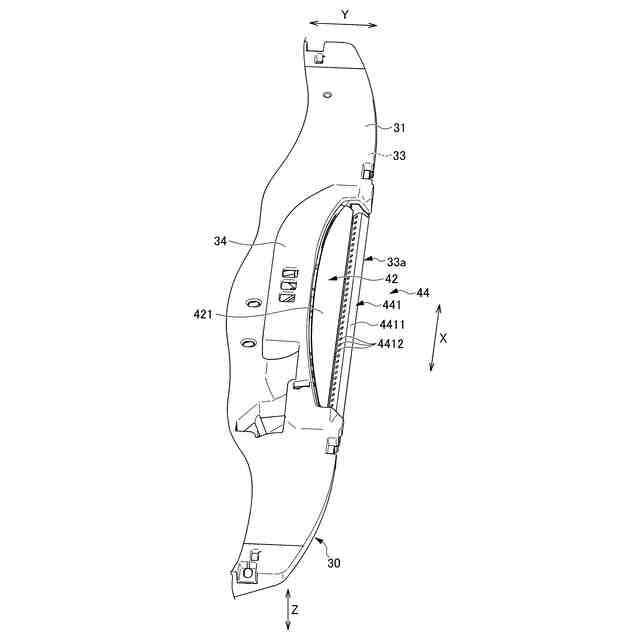

本実施形態の機能部の前側を裏面から見た部分斜視図である。

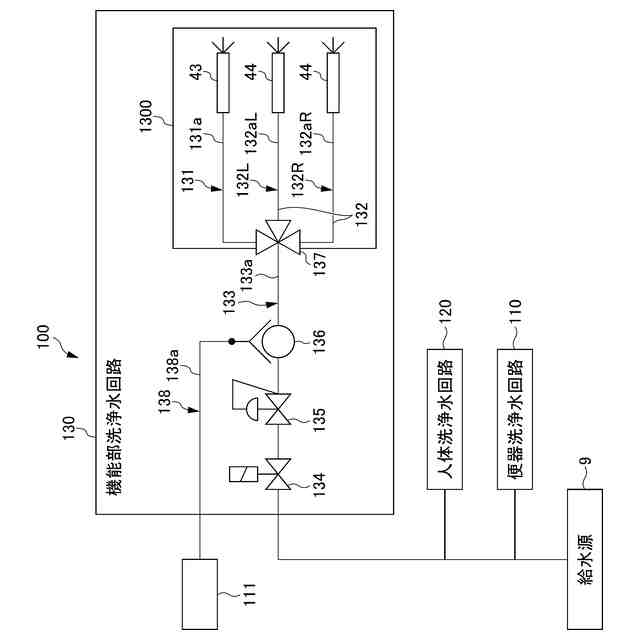

本実施形態の水回路のブロック図である。
【発明を実施するための形態】
【0007】
以下、本開示の実施形態について、図面を参照しながら詳細に説明する。以下の説明において、便座21に着座した使用者から見た場合の前後の向きを前後方向Yとする。便座21に着座した使用者から見た場合の左右の向きを左右方向Xとする。便器装置1が設置される床面に対する鉛直方向に沿う上下の向きを上下方向Zとする。
【0008】
図1に示すように、本実施形態に係る便器装置1は、便器本体2と、便座21と、便蓋22と、機能部3と、衛生洗浄装置4と、昇降機構5(図2及び図3参照)と、を備える。
【0009】
便器本体2は、前部側に上方が開口したボウル部20aを有し、後部に平坦な上面20bが形成されている。便器本体2の後部の下方内部には、便器本体2を洗浄する便器洗浄水を貯水する便器洗浄タンク111が配置されている。
【0010】
便座21は、ボウル部20aの周縁の上面に配置される。便蓋22は、便座21及びボウル部20aの上面を覆うように配置される。図4に示すように、便座21及び便蓋22は、後述する機能部3にヒンジ部21a、22aによりそれぞれ回動可能に接続され、開閉される。
(【0011】以降は省略されています)
