公開番号2025062713
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2023171913
出願日2023-10-03
発明の名称記録装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250408BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】媒体の切断不良を防止することが可能な記録装置を提供する。
【解決手段】記録装置は、媒体に記録を行う記録部と、媒体を搬送方向に搬送する搬送部と、記録部によって記録された媒体を切断する可動刃38と、可動刃38を保持し、搬送方向と交差する切断方向Bに沿って移動可能なキャリッジ31と、を有する切断部30と、切断部30が媒体Pを切断する場合に媒体Pの表面を押圧する押圧部40と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
媒体に記録を行う記録部と、
前記媒体を搬送方向に搬送する搬送部と、
前記記録部によって記録された前記媒体を切断する切断刃と、前記切断刃を保持し、前記搬送方向と交差する切断方向に沿って移動可能なキャリッジと、を有する切断部と、
前記切断部が前記媒体を切断する場合に前記媒体の表面を押圧する押圧部と、を備えることを特徴とする記録装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の記録装置であって、
前記搬送部は、
前記搬送方向において前記記録部の下流であって前記切断部の上流に設けられる第１ローラー対と、
前記搬送方向において前記切断部の下流に設けられる第２ローラー対と、を有し、
前記媒体は、前記第１ローラー対と前記第２ローラー対とによってニップされた状態で前記切断部によって切断され、
前記押圧部は、前記搬送方向において前記第１ローラー対と前記第２ローラー対との間に設けられることを特徴とする記録装置。
【請求項３】
請求項１に記載の記録装置であって、
前記押圧部は、前記切断方向において、前記切断刃の下流の位置を押圧することを特徴とする記録装置。
【請求項４】
請求項２に記載の記録装置であって、
前記切断刃は、前記媒体と接触する接触部を有し、
前記押圧部は、前記搬送方向からみて、前記接触部と重なる位置を押圧することを特徴とする記録装置。
【請求項５】
請求項２に記載の記録装置であって、
前記押圧部は、前記キャリッジに設けられることを特徴とする記録装置。
【請求項６】
請求項５に記載の記録装置であって、
前記押圧部は、前記搬送方向に沿う回転軸回りに回転可能なローラーを有することを特徴とする記録装置。
【請求項７】
請求項６に記載の記録装置であって、
前記押圧部は、前記ローラーを前記媒体に向けて付勢する付勢部材を有することを特徴とする記録装置。
【請求項８】
請求項５に記載の記録装置であって、
前記押圧部は、弾性変形が可能なシート部材を有することを特徴とする記録装置。
【請求項９】
媒体に記録を行う記録部と、
前記媒体を搬送方向に搬送する搬送部と、
前記記録部によって記録された前記媒体を切断する切断刃と、前記切断刃を保持し、前記搬送方向と交差する切断方向に沿って移動可能なキャリッジと、を有する切断部と、
前記切断部が前記媒体を切断する場合に前記媒体に前記切断方向と交差する方向に張力を付与する張力付与部と、を備えることを特徴とする記録装置。
【請求項１０】
請求項９に記載の記録装置であって、
前記張力付与部は、前記キャリッジに設けられ、前記搬送方向において前記切断刃の上流および下流の少なくとも一方にローラーを有し、
前記ローラーは、
前記切断方向に交差する方向に沿う回転軸回りに回転可能であり、
前記切断方向において前記切断刃の上流に設けられ、
前記切断方向における下流端が、前記切断方向における上流端よりも前記切断刃の移動経路に近づくように、前記切断方向に対して角度を有することを特徴とする記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、特許文献１に示すように、記録部の一例である印刷部と、切断部とを備える記録装置の一例である印刷装置が開示されている。印刷部は、媒体の一例である印刷用紙に画像を印刷し、切断部は、切断刃により印刷用紙を搬送方向の上流側および下流側の部分に分断するように印刷用紙を切断する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０５０２１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の印刷装置では、印刷用紙を切断する際に印刷用紙が浮いてしまう場合があった。印刷用紙が浮くと、切断しにくくなることから、切断不良が発生してしまう虞がある。
【課題を解決するための手段】
【０００５】
記録装置は、媒体に記録を行う記録部と、前記媒体を搬送方向に搬送する搬送部と、前記記録部によって記録された前記媒体を切断する切断刃と、前記切断刃を保持し、前記搬送方向と交差する切断方向に沿って移動可能なキャリッジと、を有する切断部と、前記切断部が前記媒体を切断する場合に前記媒体の表面を押圧する押圧部と、を備える。
【０００６】
記録装置は、媒体に記録を行う記録部と、前記媒体を搬送方向に搬送する搬送部と、前記記録部によって記録された前記媒体を切断する切断刃と、前記切断刃を保持し、前記搬送方向と交差する切断方向に沿って移動可能なキャリッジと、を有する切断部と、前記切断部が前記媒体を切断する場合に前記媒体に前記切断方向と交差する方向に張力を付与する張力付与部と、を備える。
【図面の簡単な説明】
【０００７】
記録装置の外観斜視図。
記録装置における要部を示す斜視図。
記録装置における要部を示す断面図。
切断部を示す斜視図。

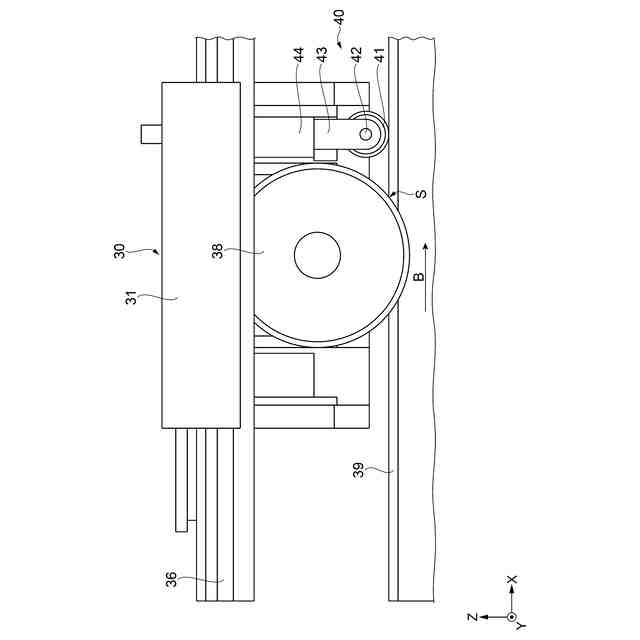

実施形態１に係る切断部および押圧部の拡大図。
実施形態１に係る切断部および押圧部の側面図。

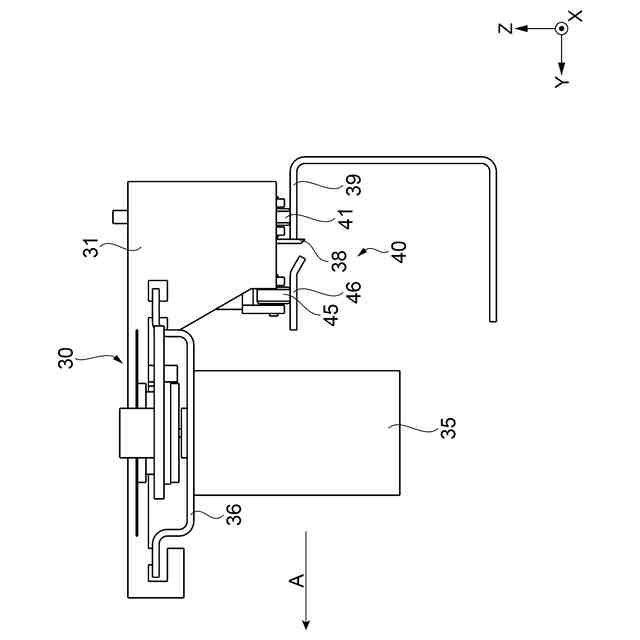

実施形態１に係る切断部および押圧部の側面図。
実施形態２に係る切断部および押圧部の拡大図。
実施形態３に係る切断部および張力付与部の底面図。
実施形態４に係る角度変更部の底面図。
実施形態４に係る角度変更部の拡大図。
実施形態４に係る角度変更部の拡大図。
実施形態５に係る張力付与部の平面図。
【発明を実施するための形態】
【０００８】
１．実施形態１
実施形態１に係る記録装置１００の概略構成について説明する。
【０００９】
記録装置１００は、媒体Ｐ（図３参照）に記録可能なインクジェットプリンターである。記録装置１００は、インクジェットプリンターに限定されず、媒体Ｐに記録可能な装置であればよい。
【００１０】
以下の説明においては、各図に示すように、互いに直交する３つの軸をそれぞれＸ軸、Ｙ軸、Ｚ軸とする。各軸において矢印の示す方向が＋方向であり、その逆方向が－方向である。Ｚ軸方向は鉛直方向即ち重力が作用する方向に相当し、＋Ｚ方向が鉛直上向きを示し、－Ｚ方向が鉛直下向きを示す。Ｘ軸方向およびＹ軸方向は、水平方向に相当する。＋Ｙ方向が装置の前方向を示し、－Ｙ方向が装置の後方向を示す。＋Ｘ方向が装置の前面に向かって右方向を示し、－Ｘ方向が装置の前面に向かって左方向を示す。
（【００１１】以降は省略されています）
