公開番号2025062572
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2024159613
出願日2024-09-13
発明の名称被覆シート、鋼構造物、及び鋼構造物の補修方法
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B32B 7/023 20190101AFI20250407BHJP(積層体)
要約【課題】屋外に位置する鋼構造物の鋼材などを覆う、紫外線に対する耐性を有する被覆シート、被覆シートを備える鋼構造物、および鋼構造物の補修方法を提供する。
【解決手段】鋼材の被覆に用いられる被覆シートであって、バリア層と、意匠層と、耐候層と、を含み、被覆シートの波長300nm以上350nm以下での最大の分光透過率は1.0%以下である。
【選択図】図2A
特許請求の範囲【請求項１】
鋼材の被覆に用いられる被覆シートであって、
バリア層と、意匠層と、耐候層と、を含み、
波長３００ｎｍ以上３５０ｎｍ以下での最大の分光透過率は１．０％以下である、被覆シート。
続きを表示（約 860 文字）【請求項２】

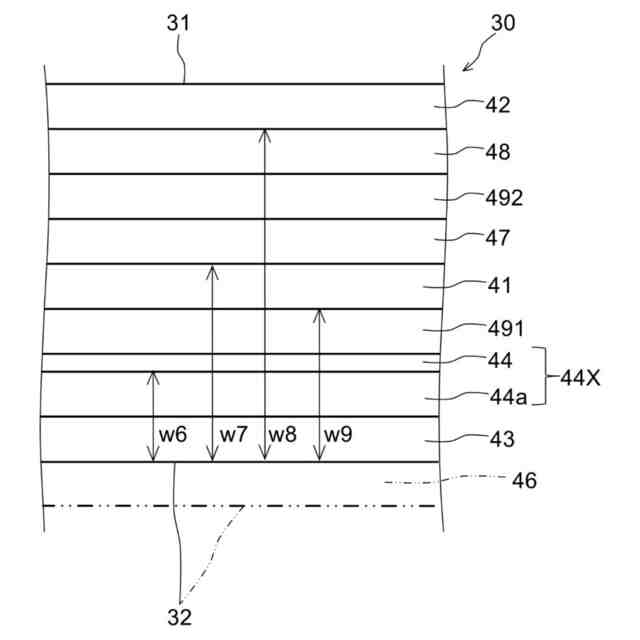

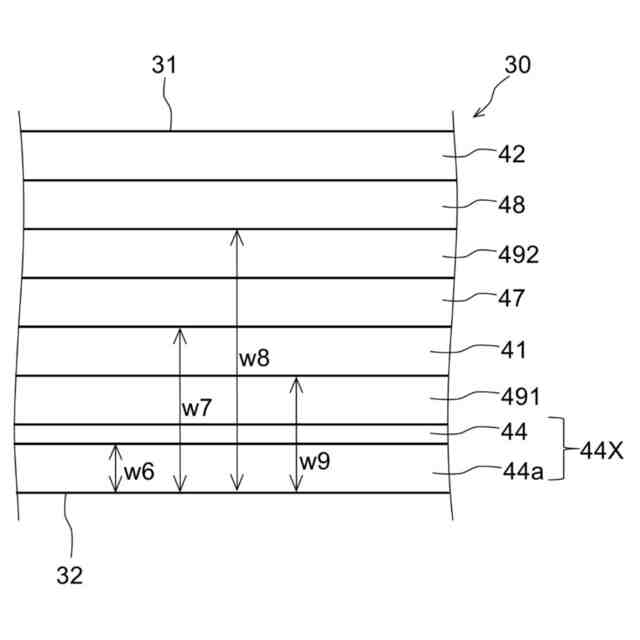

前記鋼材とは反対側を向く第１面及び前記鋼材と向かい合う第２面を備え、
前記バリア層と前記第２面との距離は、前記意匠層と第２面との距離より小さい、請求項１に記載の被覆シート。
【請求項３】
基材をさらに含み、
前記バリア層と前記第２面との距離は、前記耐候層と前記第２面との距離よりも小さく、且つ前記基材と前記第２面との距離よりも小さい、請求項２に記載の被覆シート。
【請求項４】
透明樹脂層をさらに含み、
前記第２面から前記第１面に向けた順で、前記バリア層、前記基材、前記意匠層、前記透明樹脂層、前記耐候層が積層されている、請求項３に記載の被覆シート。
【請求項５】
前記鋼材の面上に防錆層を形成し、前記鋼材の前記防錆層が形成された面を前記被覆シートで被覆し、４０８時間の耐候性試験を行った場合に、耐候性試験を行う前後における前記防錆層の色差ΔＥは４以下である、請求項１に記載の被覆シート。
【請求項６】
温度４０℃、湿度９０％ＲＨ環境下における水蒸気透過度は、３．０ｇ／（ｍ
２
・ｄａｙ）以下である、請求項１に記載の被覆シート。
【請求項７】
温度２３℃、湿度６０％ＲＨ環境下における酸素透過度は、６．５７ｃｍ
３
／（ｍ
２
・ｄａｙ）以下である、請求項１に記載の被覆シート。
【請求項８】
前記耐候層は、紫外線吸収剤と光安定剤とを含む、請求項１に記載の被覆シート。
【請求項９】
前記鋼材とは反対側を向く第１面及び前記鋼材と向かい合う第２面を備え、
前記第２面から前記第１面に向けた順で、前記第２面を構成する接合層と、基材と、を含む、請求項１に記載の被覆シート。
【請求項１０】
前記意匠層は、着色された着色基材である、請求項１に記載の被覆シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、被覆シート、鋼構造物、及び鋼構造物の補修方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
橋梁などの鋼構造物は鋼材を含む。鋼材は、腐食により経年劣化する。劣化した鋼材は、鋼構造物の強度を大幅に低下させ得る欠陥となる。このため、鋼材には、腐食を抑制するための複数の塗膜が積層されている。塗膜として、エポキシ樹脂を含む複数の下塗り層、フッ素系樹脂を含む中塗り層、フッ素系樹脂を含む上塗り層等が例示される。
【０００３】
鋼構造物は、定期的に点検される。点検で欠陥が発見された場合、鋼材は補修される。昨今では、特許文献１のように、樹脂等を材料とする被覆シートで鋼材を被覆することによって鋼構造物を補修することも提案されている。特許文献１では、フッ素系樹脂層を含む積層体が開示されている。特許文献１では、積層体で鋼材を被覆することによって鋼構造物を補修することにより、鋼構造物の補修を容易化することを提案している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１７９５６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
橋梁などの屋外に位置する鋼構造物の鋼材などの屋外に位置する鋼材を、被覆シートで覆うことが求められる場合がある。この場合に、被覆シートには、耐候性が求められる。特に、被覆シートには、耐候性として、紫外線に対する耐性が求められる。
【０００６】
本開示は、耐候性を備える被覆シートを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一実施の形態による被覆シートは、
鋼材の被覆に用いられる被覆シートであって、
バリア層と、意匠層と、耐候層と、を含み、
波長３００ｎｍ以上３５０ｎｍ以下での最大の分光透過率は１．０％以下である。
【０００８】

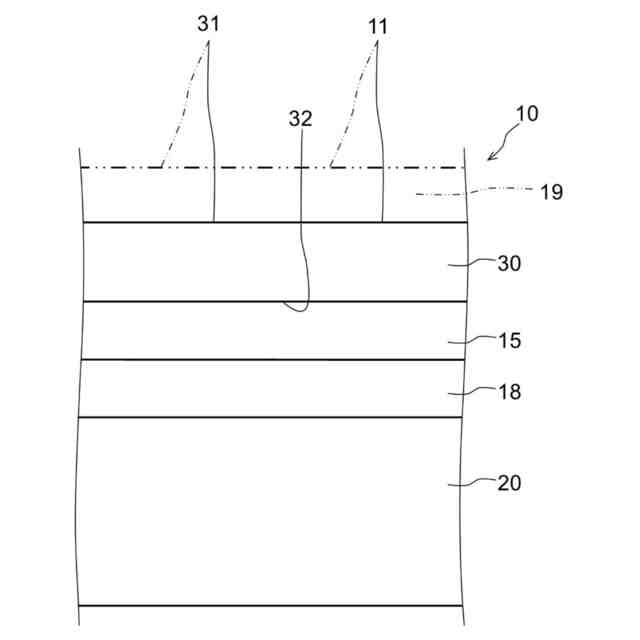

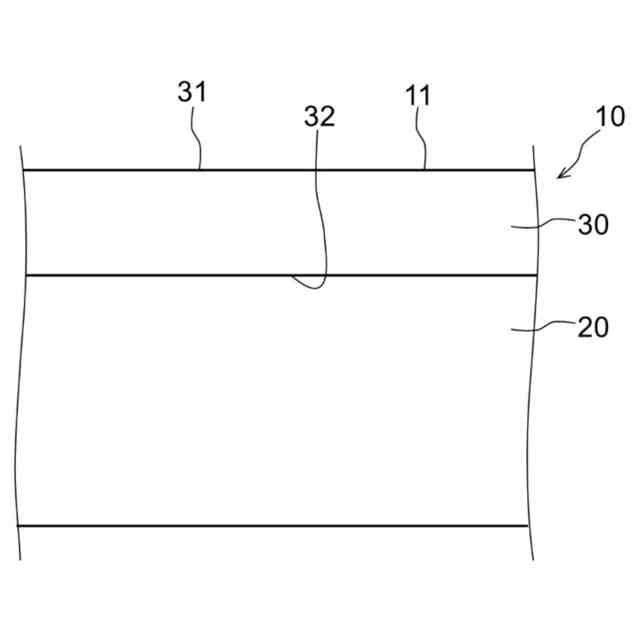

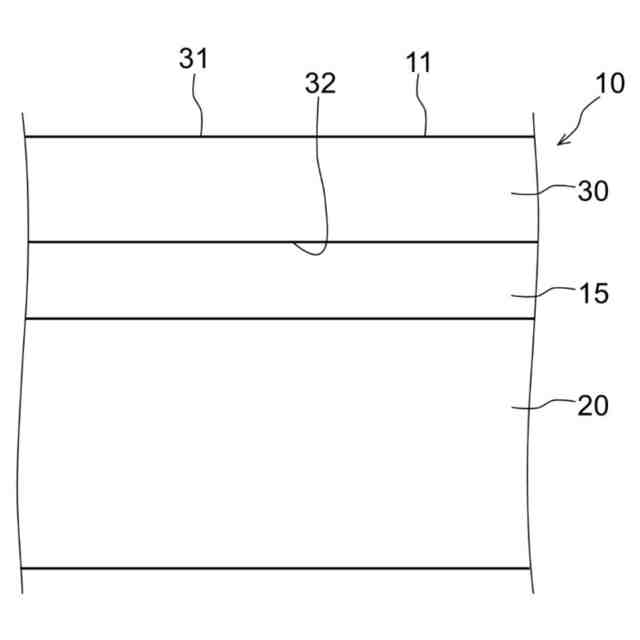

本開示の一実施の形態による鋼構造物は、
前記鋼材と、
本開示の一実施の形態による被覆シートと、を備える。
【０００９】
本開示の一実施の形態による鋼構造物の補正方法は、
鋼構造物の劣化部に対して素地調整を行う工程と、
本開示の一実施の形態による被覆シートによって素地調整された前記鋼構造物の鋼材を被覆する工程と、を備える。
【発明の効果】
【００１０】
本開示によれば、耐候性を備える被覆シートを提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
