公開番号2025062121
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025018176,2021007411
出願日2025-02-06,2021-01-20
発明の名称ポンプチューブセットおよびチューブホルダ
出願人ニプロ株式会社
代理人弁理士法人有古特許事務所
主分類A61M 1/16 20060101AFI20250404BHJP(医学または獣医学;衛生学)
要約【課題】血液処理回路を構成し、治療中に通流する液体を正確に計量できる液体バッグセットを提供する。

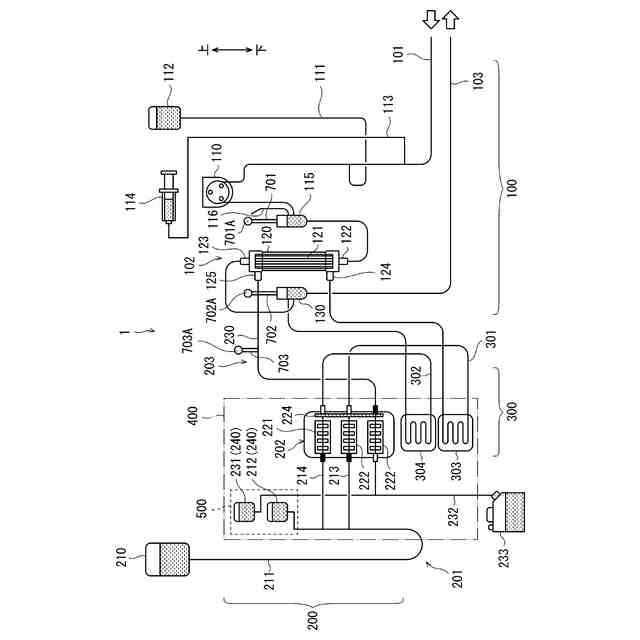

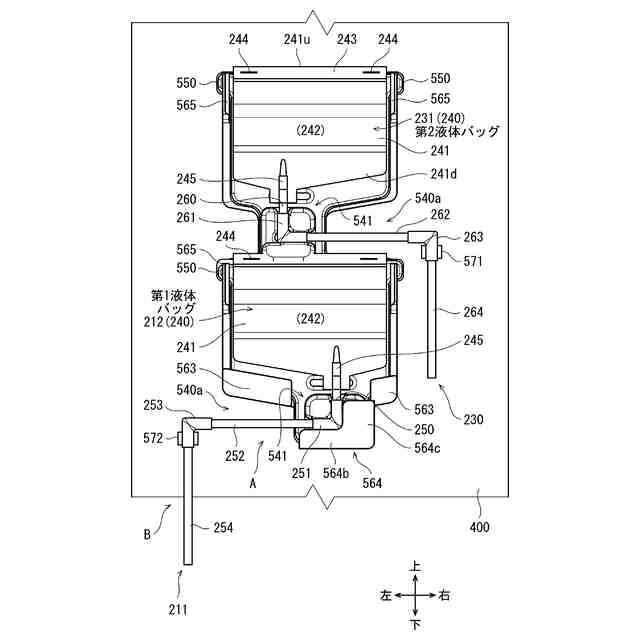

【解決手段】液体バッグセット500は、液体を貯留するバッグ212,231(240)と、バッグに一端が接続され、バッグへ液体を供給するか又はバッグから液体を排出するライン211,230を構成するチューブと、を備え、チューブは、血液処理装置400の重量センサにより計量される計量部分Aと、重量センサにより計量されない非計量部分Bと、を有する。
【選択図】図3
特許請求の範囲【請求項１】
血液処理回路に用いられて前記回路を流れる液体を貯留する貯留用であると共に、前記回路による血液処理を制御する血液処理装置の重量センサにより計量される計量用の液体バッグセットであって、
液体を貯留する第１バッグおよび前記第１バッグの上側に位置する第２バッグを含む複数のバッグと、
前記第１バッグおよび前記第２バッグと別体で構成され、前記第１バッグおよび前記第２バッグを一体的に支持し、前記血液処理装置に装着されることで前記第１バッグおよび前記第２バッグと共に前記重量センサにより計量されるホルダと、
前記バッグに一端が接続され、前記バッグへ液体を供給するか又は前記バッグから液体を排出するチューブと、を備え、
前記チューブは、
前記血液処理装置により支持される被支持部と、
前記被支持部よりも前記一端側の部分であって前記重量センサにより計量される計量部分と、
前記被支持部よりも他端側の部分であって前記重量センサにより計量されない非計量部分と、を有し、
前記チューブのうち前記第２バッグに接続されたチューブは、前記第１バッグと前記第２バッグとの間を側方へ延びる側方延設部分を有する、
液体バッグセット。
続きを表示（約 720 文字）【請求項２】
前記ホルダは、平板状のパネルと、前記パネルから延設する支持アームと、を有し、
前記複数のバッグは、前記支持アームが挿通する貫通孔を有する、
請求項１に記載の液体バッグセット。
【請求項３】
前記第１バッグは透析液又は補液を貯留し、前記第２バッグは前記血液処理回路が有する濾過器からの排液を貯留し、前記第１バッグは前記第２バッグに対して鉛直方向の下方に位置している、
請求項１に記載の液体バッグセット。
【請求項４】
前記第１バッグから延びるチューブである下側チューブは左右方向の一方へ延び、前記第２バッグから延びるチューブである上側チューブは左右方向の他方へ延びている、
請求項１に記載の液体バッグセット。
【請求項５】
前記第１バッグは前記下側チューブが接続される下側チューブ接続部を有し、前記下側チューブ接続部は前記第１バッグに対して左右方向の他方に偏在し、
前記第２バッグは前記上側チューブが接続される上側チューブ接続部を有し、前記上側チューブ接続部は前記第２バッグに対して左右方向の一方に偏在している、
請求項４に記載の液体バッグセット。
【請求項６】
前記ホルダは、前記血液処理装置に装着された状態を正面視したときに、前記チューブと重なる部分に切り欠きを有する、
請求項１に記載の液体バッグセット。
【請求項７】
前記ホルダは、前記バッグよりも硬質の材料から成り、前記バッグを支持して一体を成す状態で前記血液処理装置に支持される、請求項１に記載の液体バッグセット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、腎代替療法、単純血漿交換療法、および二重濾過血漿交換療法などの血液処理回路に用いられる液体バッグセット、ポンプチューブセット、及びチューブホルダに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
腎障害などを発症した患者に対する治療法として、腎代替療法（Renal Replacement Therapy：ＲＲＴ）と称される血液処理法がある。ＲＲＴは、持続的腎代替療法（ＣＲＲＴ：continuous RRT）及び間歇的腎代替療法（ＩＲＲＴ：intermittent RRT）を含む。例えば、ＣＲＲＴでは、患者の体外に出した血液を濾過器（持続緩徐式血液濾過器）に通し、透析及び濾過を行うことで、血液に対する除水、電解質の調整、老廃物の除去等を、長時間にわたって施す。このようなＣＲＲＴを含むＲＲＴに用いられる血液処理装置の一例が特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２７２０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ＲＲＴによる治療を適切に行うために、それに用いられる透析液および／または補液の使用量や濾過後の排液量を、より正確に計量することが要望されている。また、これらの液体を計量するために、血液処理装置に備えられた計量センサと、透析液等を貯留して計量センサに懸架される複数のバッグとが用いられるが、このような計量システムを安価に提供することが求められている。更に、血液処理装置には各液で満たされた複数のチューブを押圧してチューブ内の液を通流させるポンプが備えられており、当該ポンプに対してチューブを容易かつ正確に装着できるよう、利便性の向上が求められている。
【０００５】
そこで本開示では、上記課題の少なくとも一つを解決する、ＲＲＴ用、単純血漿交換療法（ＰＥ）用、あるいは、二重濾過血漿交換療法（ＤＥＰＰ）用等の血液浄化療法用の血液処理回路を構成する液体バッグセット、ポンプチューブセット、及びチューブホルダであって、治療中に通流する液体を正確に計量できる液体バッグセット、計量システムの低価格での提供が可能となる液体バッグセット、又は、チューブ装着時の利便性の向上を図ることができるポンプチューブセットあるいはチューブホルダを提供することを目的とする。
【課題を解決するための手段】
【０００６】
第１の開示に係る液体バッグセットは、血液処理回路に用いられて前記回路を流れる液体を貯留すると共に、前記回路による血液処理を制御する血液処理装置の重量センサにより計量される液体バッグセットであって、液体を貯留するバッグと、前記バッグに一端が接続され、前記バッグへ液体を供給するか又は前記バッグから液体を排出するチューブと、を備え、前記チューブは、前記重量センサにより計量される計量部分と、前記重量センサにより計量されない非計量部分と、を有する。
【０００７】
これにより、治療中に通流する液体を正確に計量できる液体バッグセットを実現することができる。すなわち、計量のために各液体を貯留するバッグには、液体が通流するチューブが接続されており、このチューブを含めて計量すると、使用液量あるいは排液量の正確な計量ができない。これに対して上記のような構成とすることにより、チューブのうち計量の対象となる部分が固定的に特定されるため、液体の計量をより正確に行うことができる。
【０００８】
第２の開示に係る液体バッグセットは、血液処理回路に用いられて前記回路を流れる液体を貯留すると共に、前記回路による血液処理を制御する血液処理装置の重量センサにより計量される液体バッグセットであって、液体を貯留する複数のバッグと、前記複数のバッグと別体で構成され、前記複数のバッグを支持し、前記血液処理装置に装着されることで前記複数のバッグと共に前記重量センサにより計量されるホルダと、を備える。
【０００９】
これにより、計量システムの低価格での提供が可能となる液体バッグセットを実現することができる。すなわち、液体を貯留するバッグは一般的に合成樹脂製であり、正確な計量のためには形状安定性の高い硬質の樹脂製である方が好ましいが、一方で、軟質の樹脂製のバッグの方が低コストで製造できる。そこで、上記のような構成とすることで、バッグとホルダとをそれぞれに適した材料で構成でき、正確な計量と低価格化とを両立することができる。また、１つのホルダに複数のバッグを支持可能なことにより、これらを一体にまとめた状態で装置にセットできるため、セット時の作業性が向上する。さらに、複数のバッグを装置へ直接セットする場合にはセット箇所を間違える可能性があるが、予め複数のバッグをホルダに支持した上で装置にセットできるため、セット箇所の間違いを防止できる。
【００１０】
また、第３の開示に係る液体バッグセットは、第２の開示に係る液体バッグセットにおいて、前記ホルダは、平板状のパネルと、前記パネルから延設する支持アームと、を有し、前記複数のバッグは、前記支持アームが挿通する貫通孔を有している構成としてもよい。
（【００１１】以降は省略されています）
