公開番号2025062093
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025017480,2021055068
出願日2025-02-05,2021-03-29
発明の名称コネクタおよびコネクタの製造方法
出願人ニプロ株式会社
代理人弁理士法人YKI国際特許事務所
主分類A61M 25/01 20060101AFI20250404BHJP(医学または獣医学;衛生学)
要約【課題】コネクタ接続時の不具合が発生しにくいコネクタ、およびその製造方法を提供する。

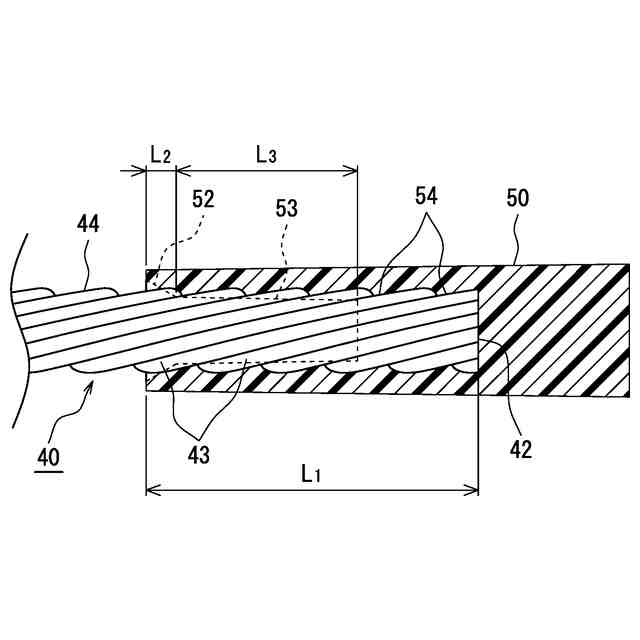

【解決手段】コネクタ1は、ワイヤ40と、ワイヤの保持部50とを備える。ワイヤ40は、表面に少なくとも1つの凹凸を有し、保持部50は、ワイヤ40の凹凸に保持部50を形成する樹脂が充填されることによってワイヤ40を保持している。
【選択図】図6
特許請求の範囲【請求項１】
ワイヤと、
前記ワイヤの保持部と、
を備え、
前記ワイヤは、表面に少なくとも１つの凹凸を有し、
前記保持部は、前記ワイヤの前記凹凸に前記保持部を形成する樹脂が充填されることによって前記ワイヤを保持している、コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタおよびコネクタの製造方法、特にはワイヤの固定構造に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

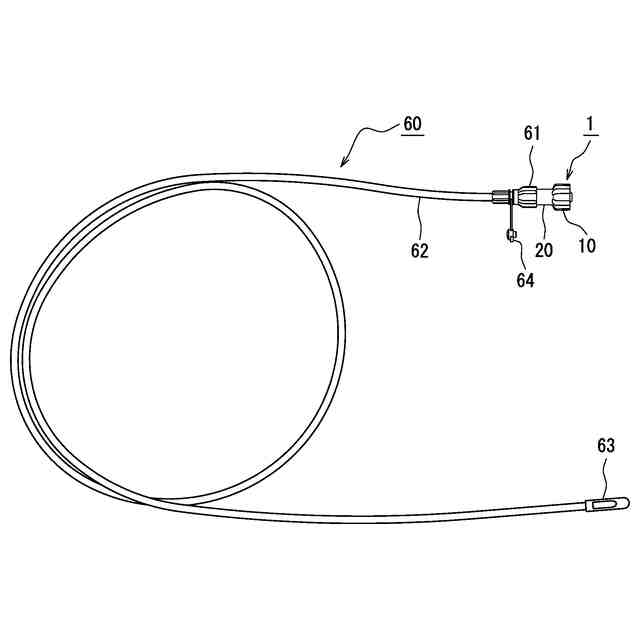

体内に栄養剤または薬剤を直接送り込む目的にカテーテルが用いられている。カテーテルに挿入して形を安定させ、気管内へのカテーテルの挿入をスムーズにするために、スタイレットコネクタが使用される。スタイレットコネクタは、スタイレットワイヤと、カテーテル基端のコネクタと接続するためのコネクタを備えている。カテーテル基端のコネクタには、オスルアーが接続されている。カテーテル先端が患部到達後、スタイレットコネクタは抜き取られる。
【０００３】
特許文献１には、ワイヤが、メスコネクタの先端に向かって開口したワイヤ保持部の内腔に挿入され、且つ内腔に充填された接着剤を介して固定されているコネクタが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１１５９６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
接着剤を使用したワイヤの固定方法は、接着剤がコネクタ内にこぼれて付着するおそれがある。コネクタ内に接着剤が付着すると、コネクタ同士のテーパー面の密着が不完全になり、液をうまく吸引できない等の不具合が生じる。コネクタ接続時の不具合が発生しない構造、および工法によるコネクタが求められる。
【０００６】
本開示の目的は、コネクタ接続時の不具合が発生しにくいコネクタ、およびその製造方法を提供することである。
【課題を解決するための手段】
【０００７】

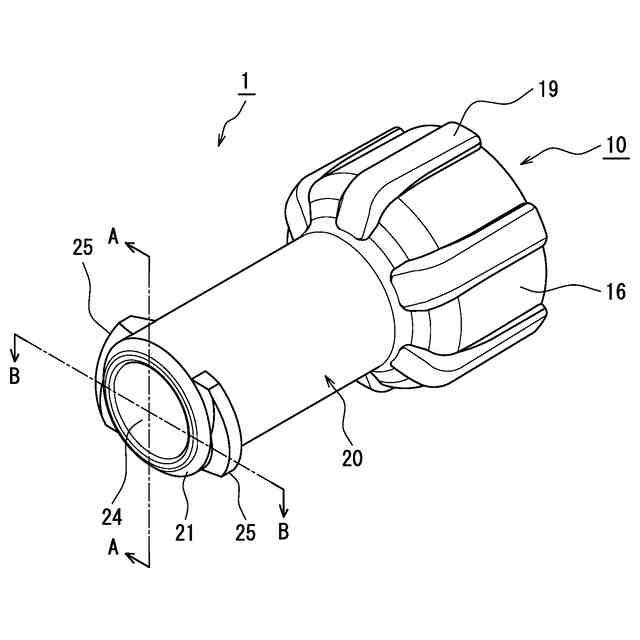

本開示に係るコネクタは、ワイヤと、ワイヤの保持部とを備えている。ワイヤは、表面に少なくとも１つの凹凸を有し、保持部は、ワイヤの凹凸に保持部を形成する樹脂が充填されることによってワイヤを保持している。
【０００８】
上記構成によれば、コネクタは、ワイヤ表面の凹凸に、保持部を構成する樹脂が充填された固定構造をしているので、ワイヤの固定に接着剤を使用する必要がない。従って、コネクタ内に接着剤が付着して、コネクタ接続時の不具合が発生することがない。
【０００９】

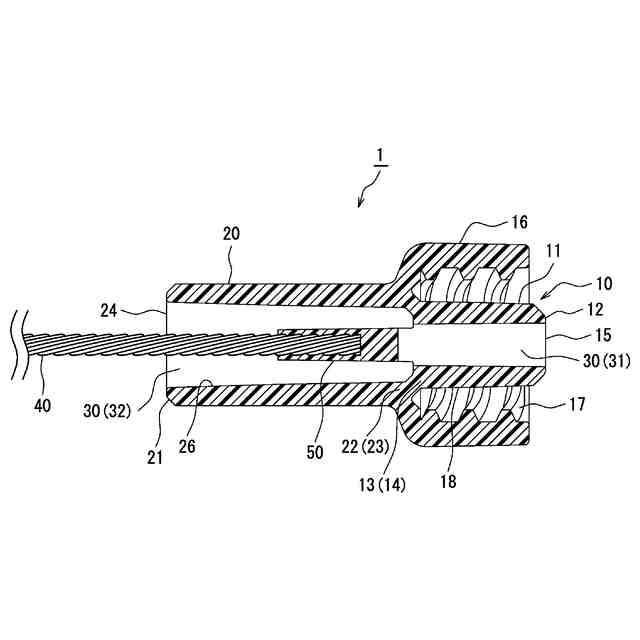

本開示の一態様であるコネクタは、基端から末端に亘る流路を更に有し、保持部は、流路内に設けられていることが好ましい。
【００１０】
上記構成によれば、ワイヤの保持部が流路内に形成されることで、注入もしくは吸引するような使われ方が可能となる。また、注入もしくは吸引時において、コネクタ同士のテーパー面の密着が不完全になったり、接着剤が流路を狭めてしまったりして、液体や気体をうまく吸引できない等の不具合が生じる可能性を低減できる。
（【００１１】以降は省略されています）
