公開番号2025005104
公報種別公開特許公報(A)
公開日2025-01-16
出願番号2023105126
出願日2023-06-27
発明の名称片足歩行支援具
出願人個人
代理人
主分類A61H 3/04 20060101AFI20250108BHJP(医学または獣医学;衛生学)
要約【課題】片足下肢の骨折や負傷、あるいは麻痺などにより、歩行が困難になった障害者が、室内と屋外両用で、安全な歩行を可能にし、移動に伴う体力の消耗を最小限に押さえ、登り傾斜・下り傾斜の歩行も苦にしない、松葉杖とも車椅子とも異なる、新らしい片足歩行支援具を提供する.
【解決手段】前方両脇に2個、後方両脇に2個のホイールを付けた4輪のボードであって、前方のホイールの一方にハンドブレーキを備えたハンドルと、ボード上には、利用者の体重をあずけるためのサドルを取り付け、さらに、障害のある足を支えるための足置き台を備えた、片足歩行支援具を提供する。利用者がこの片足歩行支援具のサドルにまたがって体重をあずけ、障害のある足を足置き台に置き、両手でハンドルを握りながら、健常な足で地面・床を蹴って、本発明品を前あるいは後に進めることにより、スムーズな片足歩行が可能となる。
【選択図】図1
特許請求の範囲【請求項１】
前方両脇に２個、後方両脇に２個のホイールを付けた４輪のボードであって、前方のホイールの一方にハンドブレーキを備えたハンドルと、ボード上には、利用者の体重をあずけるためのサドルを取り付け、さらに、障害のある足を支えるための足置き台を備えた、片足歩行支援具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、片足下肢が、骨折や負傷、あるいは麻痺などにより、歩行が困難になった障害者の、片足歩行を可能にする、片足歩行支援具に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
片足下肢の骨折や負傷、あるいは麻痺などにより、歩行が困難になった障害者は、古くから、松葉杖を使用して不自由で不安定な片足歩行をするか、占有する床面積が大きくなってしまう車椅子に座って移動してきた。
本発明は、走査位置の観測確認が容易なハンドスキャナに関するものである。
【０００３】
近年になって、松葉杖による歩行の不自由さを補う工夫がされてきている。文献１は、片方の松葉杖に台座状の本体を取り付け、そこに障害のある方の膝を乗せて障害者の体重をあずけることにより、片足歩行による疲労を和らげる、という片足歩行支援具を提供するものである。この歩行支援具は松葉杖使用が前提であり、松葉杖の持つ、体重の移動時に両脇に負担がかること、スムーズで安全な歩行や長距離の移動が困難であること、という短所は解決されていない。また、登り傾斜、下り傾斜の歩行はきわめて不得意である。
【０００４】
文献２は、障害のある側の足の膝を車輪の付いた台座に乗せて固定して歩行することにより、松葉杖を必要としない片足歩行支援具を提供するものである。しかしこの支援具の利用は、膝から下の障害に限られること、また歩行時にバランスを崩した際の危険性、さらに、登り傾斜、下り傾斜の歩行の困難などの、問題を抱える。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－２１２４４５
特開２００４－２２９６７７
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする課題は、片足下肢の骨折や負傷、あるいは麻痺などにより、歩行が困難になった障害者が、室内と屋外両用で、安全な歩行を可能にし、移動に伴う体力の消耗を最小限に押さえ、登り傾斜・下り傾斜の歩行も苦にしない、松葉杖とも車椅子とも異なる、新らしい片足歩行支援具を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は、前方両脇に２個、後方両脇に２個のホイールを付けた４輪のボードであって、前方のホイールの一方にハンドブレーキを備えたハンドルと、ボード上には、利用者の体重をあずけるためのサドルを取り付け、さらに、障害のある足を支えるための足置き台を備えた、片足歩行支援具を提供する。利用者がこの片足歩行支援具のサドルにまたがって体重をあずけ、障害のある足を足置き台に置き、両手でハンドルを握りながら、健常な足で地面・床を蹴って、本発明品を前あるいは後に進めることにより、スムーズな片足歩行が可能となる。
【発明の効果】
【０００８】
本発明により、松葉杖や車椅子を使用することなく、室内と屋外両用で、安全な歩行を可能にし、移動に伴う体力の消耗を最小限に押さえ、登り傾斜・下り傾斜の歩行も苦にしない、新らしい片足歩行支援具を提供する事ができた。
【図面の簡単な説明】
【０００９】

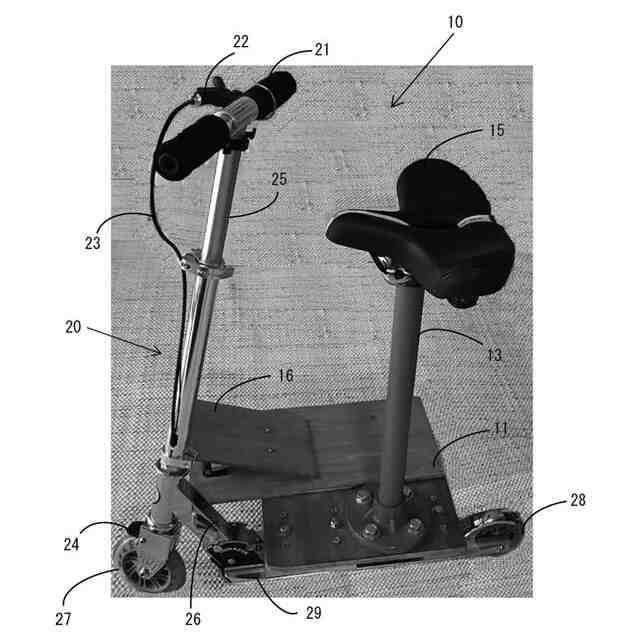

右足不自由者用の片足歩行支援具を進行方向左側から見た斜視図。

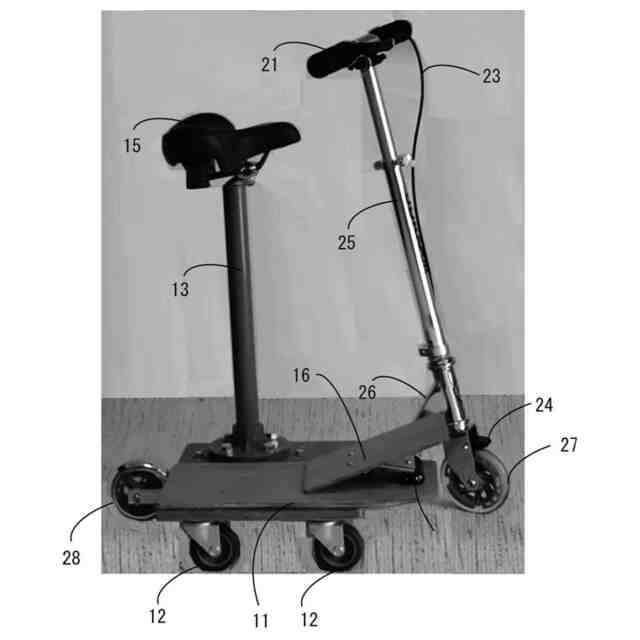

右足不自由者用の片足歩行支援具を進行方向右側から見た斜視図。

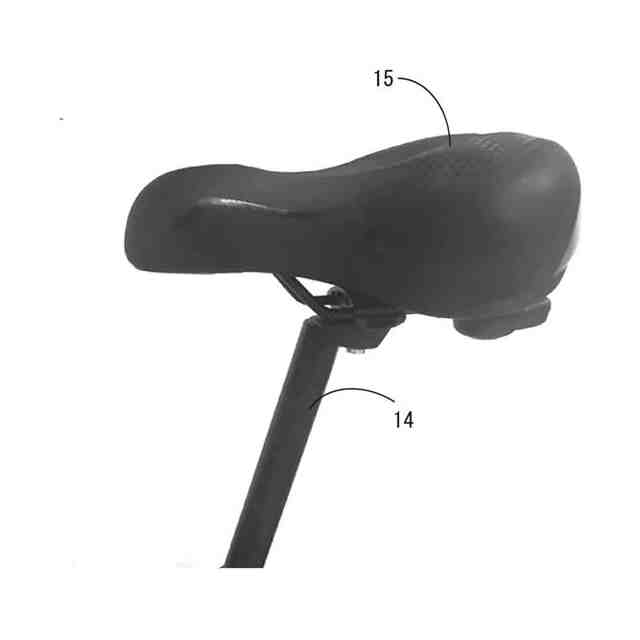

シートポストに取り付けられるサドル。

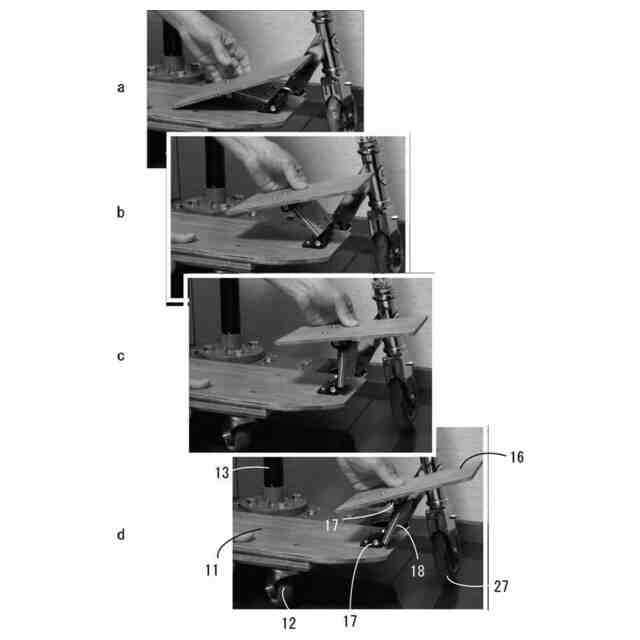

片足歩行支援具の足置き台。

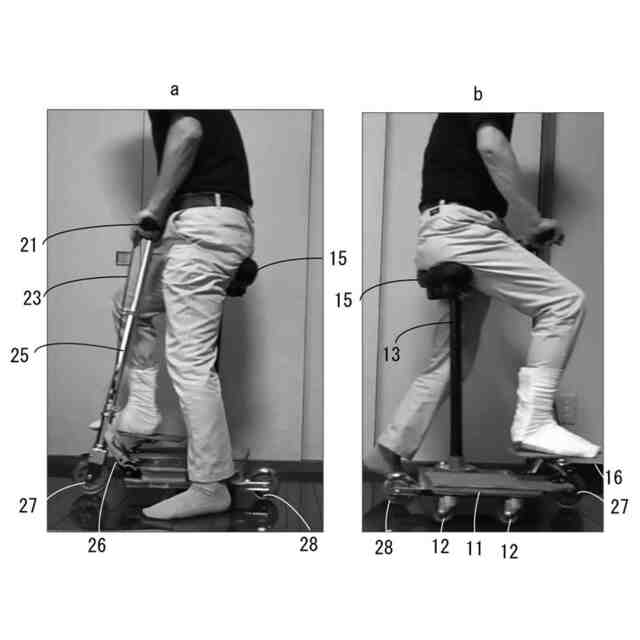

右足不自由者用の片足歩行支援具の利用形態。
【発明を実施するための形態】
【００１０】
本発明の片足歩行支援具の一実施例について説明する。
（【００１１】以降は省略されています）
