公開番号2024151679
公報種別公開特許公報(A)
公開日2024-10-25
出願番号2023065224
出願日2023-04-12
発明の名称磁器治療器
出願人個人
代理人個人
主分類A61N 2/08 20060101AFI20241018BHJP(医学または獣医学;衛生学)
要約【課題】従来、磁気治療器は多数存在しているが、保持部材の形状に特徴を有しており、磁性体そのものに特徴を有してない。。
【解決手段】2組の円筒形磁石を、極性が同じ部位を張り合わせた反発組磁石を3組と、円筒形の前記反発組磁石の底面円の直径の1.5倍乃至3倍の固定三角板を2組と、を備え、前記反発磁石3組が1点毎に接触するように三角状に並べ、前記固定三角板を2組で挟み込み接着させる、ことを特徴ととする磁気治療器よれば、効率的な磁場を身体に与える磁気治療器を提供することが可能となる。
を提供することが可能となる。
【選択図】図2

特許請求の範囲【請求項１】
２組の円筒形磁石を、極性が同じ部位を張り合わせた反発組磁石を三組と、
円筒形の前記反発組磁石の底面円の直径の１．５倍乃至３倍の固定三角板を二組と、
を備え、
前記反発組磁石三組が隣り合う前記反発組磁石とそれぞれ１点毎に接触するように三角状に並べ、前記固定三角板二組で挟み込み接着させる、
ことを特徴とする磁石治療器
続きを表示（約 67 文字）【請求項２】
上記反発組磁石を形成する円筒形磁石はネオジム磁石である、
ことを特徴とする請求項１の磁石治療器

発明の詳細な説明【技術分野】
【０００１】
本発明は、肩こり等を治療する磁気治療器に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、磁気治療器は多数存在する。
【０００３】
たとえば特許文献１の治療器は、磁石保持部材に特徴を有し、損傷が生じにくい形状となっている。また、特許文献２の治療器は、軟質性紐状体の内部に磁石を精度よく配置し、安定した磁力の効果を発揮させている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－０２６０９１号公報
特開２０１９－１４１２４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１及び特許文献２の発明とも、保持部材の形状に特徴を有しており、磁性体そのものに特徴を有してない。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、請求項１の発明は、二組の円筒形磁石を、極性が同じ部位を張り合わせた反発組磁石を三組と、円筒形の前記反発組磁石の底面円の直径の１．５倍乃至３倍の固定三角板を二組と、を備え、前記反発組磁石三組が隣り合う前記反発組磁石とそれぞれ１点毎に接触するように三角状に並べ、前記固定三角板二組で挟み込み接着させることを特徴としている。
【発明の効果】
【０００７】
本発明によれば、効率的な磁場を身体に与える磁気治療器を提供することが可能となる。
【図面の簡単な説明】
【０００８】

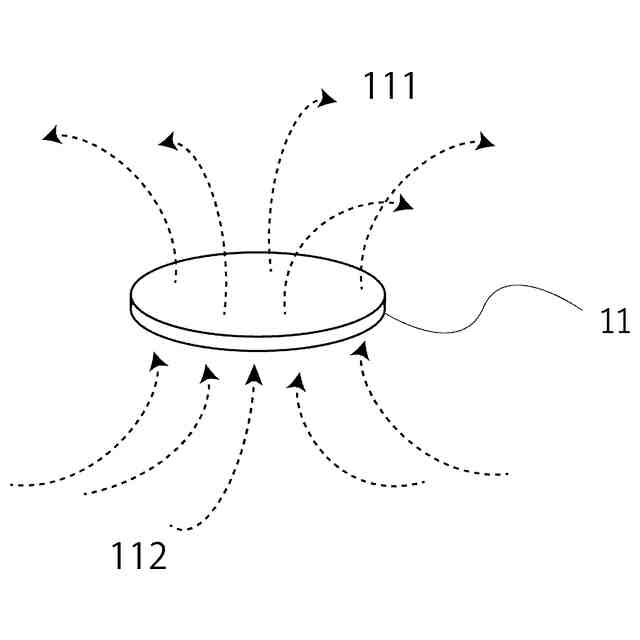

本発明の実施形態にかかる円筒形磁石１１の磁場を示す図である。

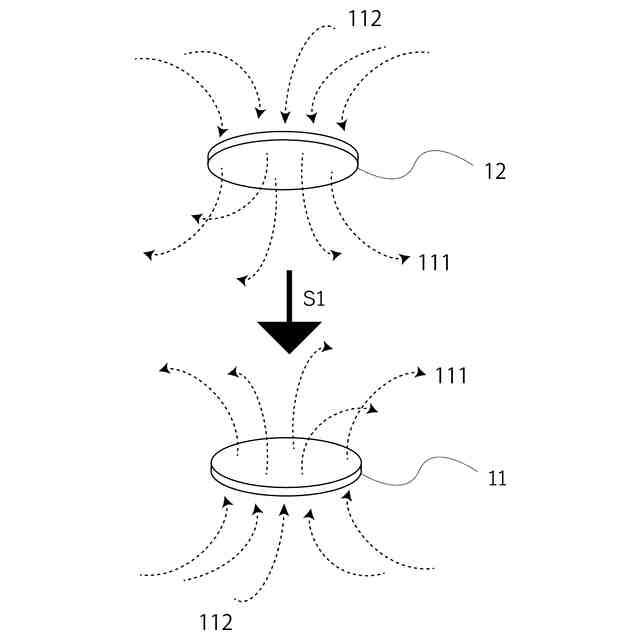

本発明の実施形態にかかる円筒形磁石１１と円筒形磁石１２を接触させる様子に、磁場を示した図である。
本発明の実施形態にかかる円筒形磁石１１と円筒形磁石１２を接触させた反発組磁石１３の磁場を示した図である。
本発明の実施形態にかかる反発組磁石１３を固定三角板へ載せた様子を示した図である。
本発明の実施形態にかかる反発組磁石１３を接触させたものを固定三角板２組で挟み込んで完成した磁気治療器１を示した図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら本発明の実施の形態について説明する。以下の実施の形態は、本発明を説明するための例示であり、本発明をその実施の形態のみに限定する趣旨ではない。また、本発明は、その要旨を逸脱しない限り、様々な変形が可能である。さらに、各図面において同一の構成要素に対しては可能な限り同一の符号を付し、重複する説明は省略する。
【００１０】
＜実施形態＞
本発明にかかる実施形態を図１乃至図５に示す。図１は本発明の実施形態にかかる円筒形磁石１１の磁場を示す図、図２は本発明の実施形態にかかる円筒形磁石１１と円筒形磁石１２を接触させる様子に、磁場を示した図、図３は本発明の実施形態にかかる円筒形磁石１１と円筒形磁石１２を接触させた反発組磁石１３の磁場を示した図、図４は本発明の実施形態にかかる反発組磁石１３を固定三角板へ載せた様子を示した図、及び図５は本発明の実施形態にかかる反発組磁石１３を固定三角板２組で挟み込んで完成した磁気治療器１を示した図である。
（【００１１】以降は省略されています）
