公開番号2025090439
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205655
出願日2023-12-05
発明の名称眼科装置
出願人株式会社ニデック
代理人
主分類A61B 3/10 20060101AFI20250610BHJP(医学または獣医学;衛生学)
要約【課題】プリンタユニットに関する使い勝手を良くし、その使用感を向上する。
【解決手段】被検眼を検査する検眼部と、ロール紙を収納する収納部と、被検眼の検査結果をロール紙から引き出された用紙に印字するプリンタと、収納部に収納されたロール紙及びプリンタを覆う開閉カバーと、を有するプリンタユニットと、を備え、プリンタユニットは、(a)ロール紙から引き出された用紙の丸まり状態を直す丸まり直し機構と、(b)プリンタから排出された用紙を切断する用紙切断部と、用紙切断部によってフルカットされた用紙を一時的に保持する用紙保持部と、を有する用紙切断・保持機構と、(c)開閉カバーを開かせるために操作者によって操作される操作ボタンを有し、操作ボタンの1回の操作によって開閉カバーを眼科装置の上側に自動的に開かせるメカ的なカバーオープン機構と、の少なくとも一つを備える。
【選択図】図2
特許請求の範囲【請求項１】
被検眼を検査する検眼部と、
ロール紙を収納する収納部と、前記検眼部による被検眼の検査結果を、前記ロール紙から引き出された用紙に印字するプリンタと、前記収納部に収納されたロール紙及び前記プリンタを覆う開閉カバーと、を有するプリンタユニットと、を備え、
前記プリンタユニットは、
（ａ）前記ロール紙から引き出された用紙の丸まり状態を直す丸まり直し機構と、
（ｂ）前記プリンタから排出された用紙を切断する用紙切断部と、前記用紙切断部によってフルカットされた用紙を一時的に保持する用紙保持部と、を有する用紙切断・保持機構と、
（ｃ）前記開閉カバーを開かせるために操作者によって操作される操作ボタンを有し、前記操作ボタンの１回の操作によって前記開閉カバーを前記眼科装置の上側に自動的に開かせるメカ的なカバーオープン機構と、
の少なくとも一つを備えることを特徴とする眼科装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１の眼科装置において、
前記丸まり直し機構は、前記収納部に収納された前記ロール紙と前記プリンタとの間の経路に、前記用紙の丸まり方向とは逆方向への力を前記用紙に加える力付与機構を備えることを特徴とする眼科装置。
【請求項３】
請求項２の眼科装置において、
前記力付与機構は、前記ロール紙からの前記用紙の引き出し位置と前記プリンタとを結ぶ線分に対し、前記ロール紙のロール中心が位置する側に離れたガイド部材であって、前記用紙の丸まり方向とは逆方向に前記用紙を反らせる曲面を持つガイド部材を備えることを特徴とする眼科装置。
【請求項４】
請求項１の眼科装置において、
前記用紙切断部によってフルカットされた用紙は、前記開閉カバーが閉じられた状態で、前記開閉カバーと前記眼科装置側との間に形成された隙間を持つ排出口から排出される構成であり、
前記用紙保持部は、前記開閉カバーに設けられた保持部材であって、前記開閉カバーが閉じられた場合に、前記開閉カバーに対向する前記眼科装置側との間に、前記プリンタからの用紙が排出可能な隙間が形成されると共に、前記用紙切断部によってフルカットされた前記用紙を摩擦力又は押圧力によって保持する保持部材を備えることを特徴とする眼科装置。
【請求項５】
請求項１又は４の眼科装置において、
前記用紙切断部は、用紙のフルカット及びパーシャルカットが可能とされ、
前記プリンタから送り出される用紙の長さに応じて、前記用紙のフルカットとパーシャルカットとを切換える切換手段を備えることを特徴とする眼科装置。
【請求項６】
請求項１の眼科装置において、
前記カバーオープン機構は、前記開閉カバーを開く方向に付勢する付勢手段と、前記付勢手段に抗して前記開閉カバーが閉じられた状態で開閉カバーのオープンをメカ的にロックするロック機構と、を備え、前記操作ボタンの操作によって前記ロック機構が解除されることで、前記付勢手段の付勢によって前記開閉カバーが上側に自動的に開くことを特徴とする眼科装置。
【請求項７】
請求項１又は６の眼科装置において、
眼科装置は、前記検眼部が移動可能に搭載される基台と、前記検眼部を被検眼に対して移動するために検者によって操作されるジョイスティックであって、前記基台に配置されたジョイスティックと、を備え、
前記開閉カバーは、前記ジョイスティックの周辺で前記基台に配置され、前記基台に対して上方向に開くことを特徴とする眼科装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、被検眼を検査する眼科装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
被検眼を検査する眼科装置においては、一般に、被検眼の検査結果を用紙に印字して出力するプリンタユニットを有する（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３２６１８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、眼科装置が備えるプリンタユニットにおいては、使い勝手のさらなる改良が望まれる。例えば、従来のプリンタユニットにおいては、印字された用紙が丸まって排出され、カルテ等に貼り難い不都合、プリンタユニットから排出された用紙がパーシャルカット（用紙の一部が残った部分的な切断）される場合に、用紙が上手く引きちぎれない不都合、眼科装置が壁際等の窮屈な場所に設置された場合に、プリンタユニットの開閉カバーのオープンが行い難く、印字用のロール紙を交換し難い不都合、等があった。
【０００５】
本開示は、上記従来装置に鑑み、プリンタユニットに関する使い勝手を良くし、その使用感を向上できる眼科装置を提供することを技術課題とする。
【課題を解決するための手段】
【０００６】
本開示の第１態様に係る眼科装置は、被検眼を検査する検眼部と、ロール紙を収納する収納部と、前記検眼部による被検眼の検査結果を、前記ロール紙から引き出された用紙に印字するプリンタと、前記収納部に収納されたロール紙及び前記プリンタを覆う開閉カバーと、を有するプリンタユニットと、を備え、前記プリンタユニットは、（ａ）前記ロール紙から引き出された用紙の丸まり状態を直す丸まり直し機構と、（ｂ）前記プリンタから排出された用紙を切断する用紙切断部と、前記用紙切断部によってフルカットされた用紙を一時的に保持する用紙保持部と、を有する用紙切断・保持機構と、（ｃ）前記開閉カバーを開かせるために操作者によって操作される操作ボタンを有し、前記操作ボタンの１回の操作によって前記開閉カバーを前記眼科装置の上側に自動的に開かせるメカ的なカバーオープン機構と、の少なくとも一つを備えることを特徴とする。
【図面の簡単な説明】
【０００７】

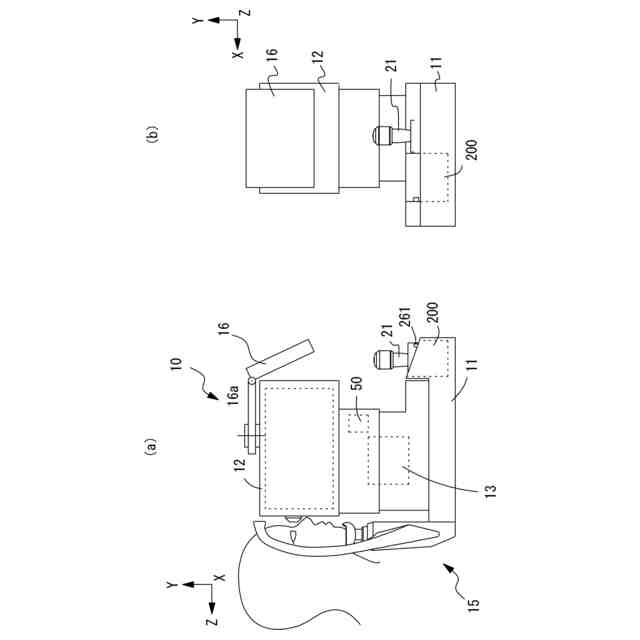

眼科装置の外観図である。

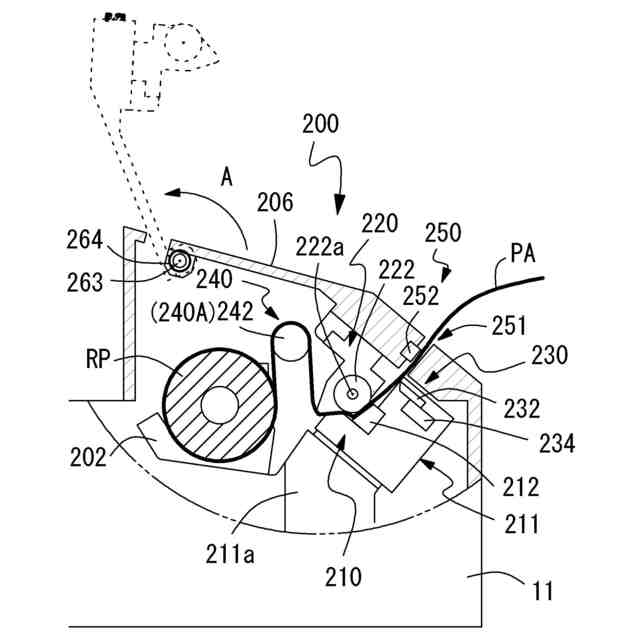

プリンタユニットの構成を説明する図である。

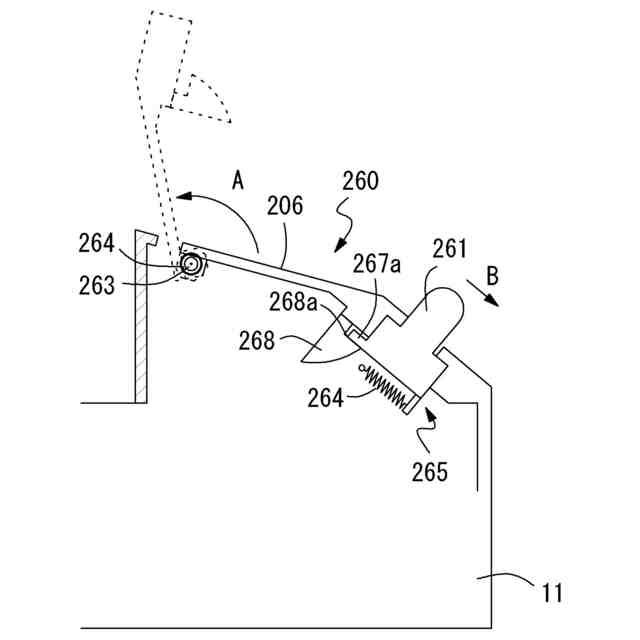

開閉カバーを開かせるカバーオープン機構部を説明する図である。

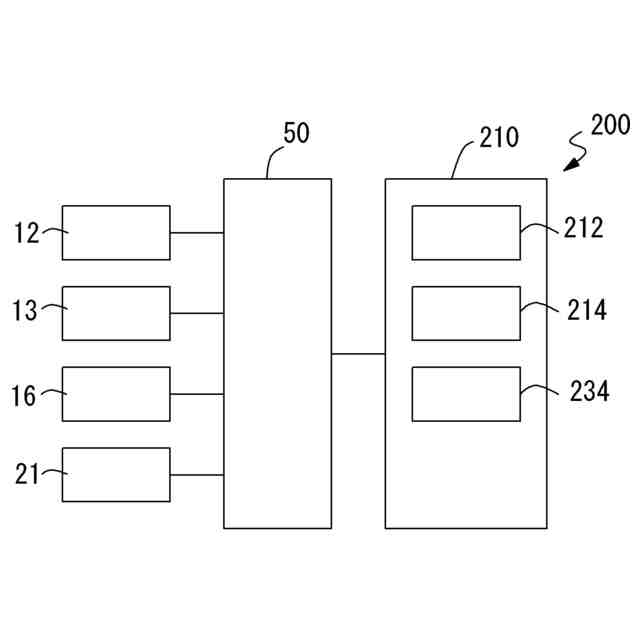

眼科装置の制御系を説明する図である。

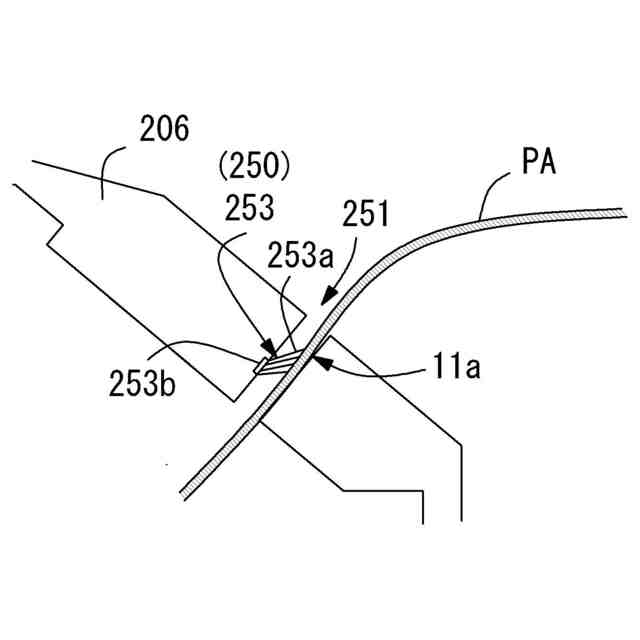

用紙保持部の変容例を説明する図である。
【発明を実施するための形態】
【０００８】
［概要］
以下、典型的な実施形態の１つについて、図面を参照して説明する。なお、以下の＜＞にて分類された項目は、独立又は関連して利用されうる。
【０００９】
眼科装置（例えば、眼科装置１０）は、被検眼を検査する検眼部（例えば、検眼部１２）と、プリンタユニット（例えば、プリンタユニット２００）と、を備える。例えば、検眼部は、被検眼の検査（測定、撮影を含む）に利用する検査光学系を備える。例えば、検査光学系は、眼屈折力測定光学系、角膜形状測定光学系、眼圧測定光学系、眼軸長測定光学系、眼組織断層像を得るＯＣＴ光学系、眼底撮影光学系、角膜内皮撮影光学系の少なくとも一つを備える。
【００１０】
例えば、眼科装置は、検眼部が移動可能に搭載される基台（例えば、基台１１）と、検者によって操作されるジョイスティック（例えば、ジョイスティック２１）と、を備える。ジョイスティックは、検眼部を被検眼に対して移動するために利用される。
（【００１１】以降は省略されています）
