公開番号2024170363
公報種別公開特許公報(A)
公開日2024-12-10
出願番号2023087350
出願日2023-05-28
発明の名称塗り薬塗り具
出願人個人
代理人
主分類A61M 35/00 20060101AFI20241203BHJP(医学または獣医学;衛生学)
要約【課題】手が届かない背中の患部に塗り薬を塗りたいとき手指に力が入らない人また握力が弱い人でも他人に頼ることなく、自分ひとりで無理なく容易に、しかも確実に塗り薬を塗ることができる塗り薬塗具を提供する。
【解決手段】柄1の片側端部に半円筒形の台座2の内面に、塗り薬容器を帯ゴムで取り付けたとき、容器の位置がずれたり回転したりしないように、滑り止めゴム3を取り付けてあり、塗り薬塗具を少々荒く動かしても背中の塗りたい患部に塗り薬を塗ることができる。柄1のもう片側の端部に親指を入れることができる円筒形4を端部から残り4本の指を添えることができる位置に取り付けてあるため、握力の弱い人でも親指か人差し指または中指を挿入し、吊るすようにして背中に塗り薬塗り具を廻し、上下に動かすだけで塗り薬と容器の重さでぶら下った状態になり、患部に確実に塗り薬を塗ることができる。

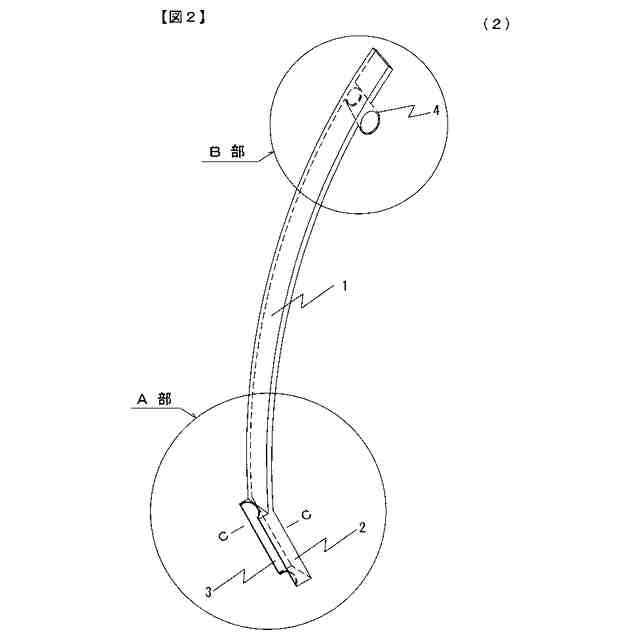

【選択図】図2
特許請求の範囲【請求項１】
柄１の片側端部の半円筒形の台座２の内面に滑り止めゴム３を取り付け、もう片
側の端部から少し離れた位置に円筒形４を取り付けたことを特徴とする、塗り薬
塗り具。
JPEG
143
101
JPEG
143
101
JPEG
143
101
JPEG
143
101
JPEG
143
101

発明の詳細な説明【技術分野】
【０００１】
本発明は、背中の患部に塗り薬を塗りたいとき、人に頼んで塗るのでは
なく、自分で好きな時に塗ることができるのに好適な塗り薬塗り具に関
する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
この種の塗り薬塗り具として、本出願の提案に係る塗り薬塗り具が公知
である（特許文献１）補助具を使用して塗り薬１０を背中の患部に塗布
するにはまず、ケース１１の基端部を補助枠２に挿入し、蝶ねじ５を保
持枠２の週壁にねじ込んで、ケース１１を保持枠２に固定する。そして
、図３に示すように、キャップ１４を外しスライダー１３を押圧して塗
り薬１０の先端をガイド筒１２から突出させる。
【０００３】
柄１を握って保持枠２を背中側に廻し、ケース１１から突出した塗り薬
１０の先端部を患部に擦り付ける。手とケース１１との間に柄１が介在
しているので、手が届かない患部にも塗り薬１０を塗布することができ
る。
【０００４】
同様の塗り薬塗り具は特許文献２にも開示されており、そこでは円中体
６の棒状体への取り付けは着脱自在であることがを要するが、望ましい
実施例としては、図１～図５に示すごとく、棒状体１の他端１bを、円
柱体６の胴部に設けられた嵌合凹部７に嵌合せしめるとともに、上記
円柱体６の胴部を棒状体１の他端部１bに固着したベルト８により抱持
する。ベルト８はいわゆるマジックが好適である。
【０００５】
円柱体６の略平面状である部分９には塗り薬を塗布又は液体薬（ローシ
ョン等も含む）を浸透させた綿布１０を着脱自在にリング体１１にて装
着するのが、薬剤塗布部５が適切に使えない液体薬などの場合に好適で
ある。尚、１２は円柱体６周縁の一部（図示例では２箇所）に一体的に
設けられた隆起部であり、図４等に示すごとく綿布１０を装着したとき
のリング体１１のストッパの役目をしており、綿布１０を装着しないと
きはリング体１１を円柱体６に一時的に固定する役目もしている。
【先行技術文献】
【特許文献】
【０００６】
特開平０９－２２５０３８号公報
特開２００６－１０１９８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記の塗り薬塗り具によれば、背中の患部に塗り薬を塗りたいとき、人
に頼まず一人で塗ることができ好評を博している。
しかし問題がないわけではない。
【０００８】
本発明は、特に、手、指に力が入らない人にも無理なく簡単に、確実に
背中の患部に塗り薬を塗ることができる塗り薬塗り具を提供することに
ある。
【課題を解決するための手段】
【０００９】
本発明が提供する塗り薬塗り具は、柄１の片側端部に半円筒形の台座２
の内面に、塗り薬容器５を帯ゴム６で取り付けた時、位置がずれたり回
転したりしないように、滑り止めゴム３を取り付け、柄１のもう片側の
端部に親指を入れることができる円筒形４を端部から残り4本の指を添
えて握ることができる位置に取り付ける。
【発明の効果】
【００１０】
本発明の塗り薬塗り具は、柄１の片側に塗り薬容器を取り付けた後、塗
り薬容器が台座２の半円形の内面に取り付けた、滑り止めゴム３によっ
てずれたり、回転したりしなくなり背中の塗りたい患部に好きなように
少々荒く動かしても塗り薬を患部に塗ることができる。
（【００１１】以降は省略されています）
