発明の名称保持具
出願人株式会社グッドマン,ニプロ株式会社
代理人個人,個人
主分類A61M 25/02 20060101AFI20250519BHJP(医学または獣医学;衛生学)
要約【課題】複数の導入部材を体内に導入する場合に用いられる導入補助具に装着されて使用される保持具であって、複数の導入部材の一部を移動可能とし且つ残りを移動不能とするための保持具を提供する。

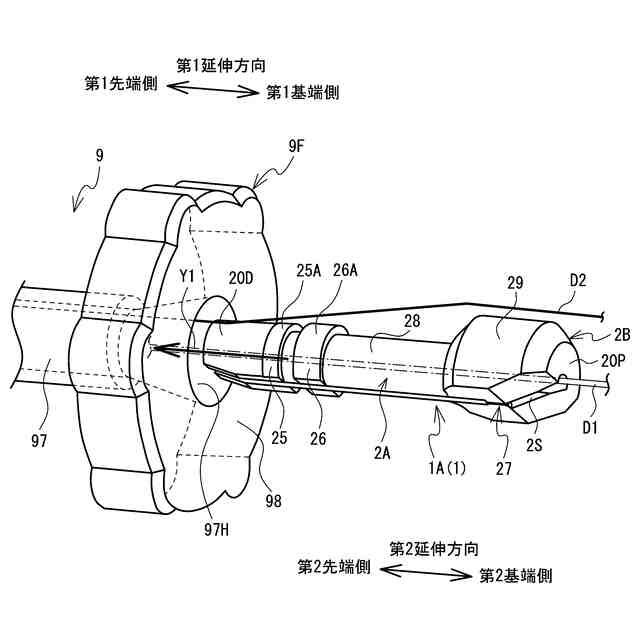

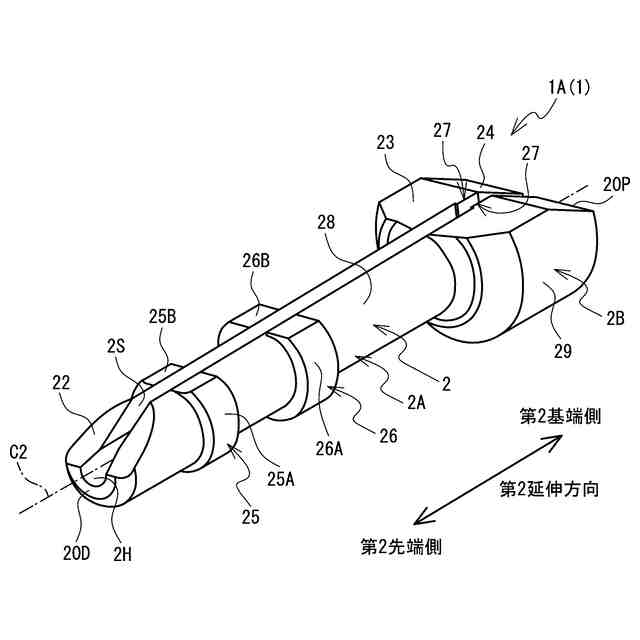

【解決手段】保持具1Aは、導入補助具の貫通部に装着されて使用される。保持具1Aは基部2を有する。基部2には、第2先端部20Dから第2基端部20Pに向けて延び、生体内に導入される複数の導入部材のうち第1導入部材を移動可能に保持する内腔2Hと、導入補助具の貫通部に保持具1Aが装着された状態で貫通部に相対する側面28の一部に設けられたスリット2Sが形成される。スリット2Sは、複数の導入部材のうち第1導入部材と異なる第2導入部材を、貫通部との間に挟持して移動不能とする。
【選択図】図4
特許請求の範囲【請求項１】
第１先端部と第１基端部との間に亘って第１延伸方向に貫通する貫通部を有する導入補助具の前記貫通部に、前記第１基端部の側から装着されて使用される保持具であって、

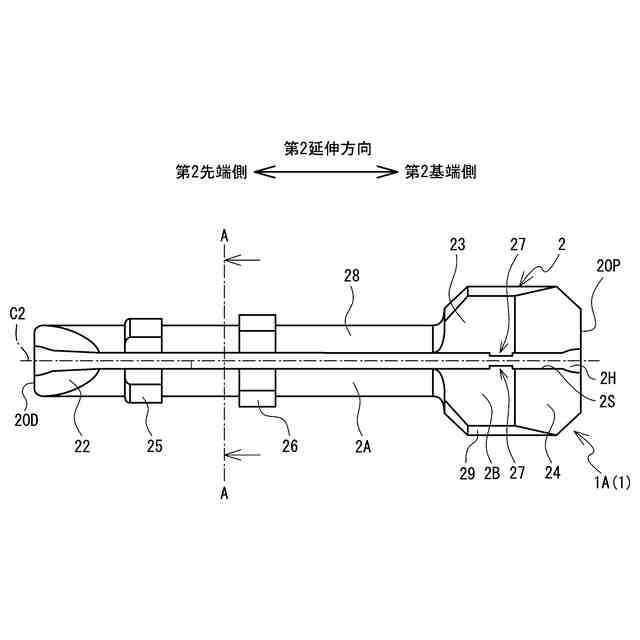

第２先端部と第２基端部との間に亘って第２延伸方向に延びる基部を有し、
前記導入補助具の前記貫通部に前記基部が装着された状態で、
前記第２延伸方向は、前記第１延伸方向に沿って延び、
前記第１先端部と前記第２先端部との間の距離は、前記第１先端部と前記第２基端部との間の距離よりも短く、
前記基部には、
前記第２先端部から、前記第２延伸方向に沿って前記第２基端部の側に向けて延び、生体内に導入される複数の導入部材のうち第１導入部材を前記第２延伸方向に移動可能に保持する内腔と、
前記導入補助具の前記貫通部に前記保持具が装着された状態で前記貫通部に相対する側面の一部に設けられた固定部と
が形成され、

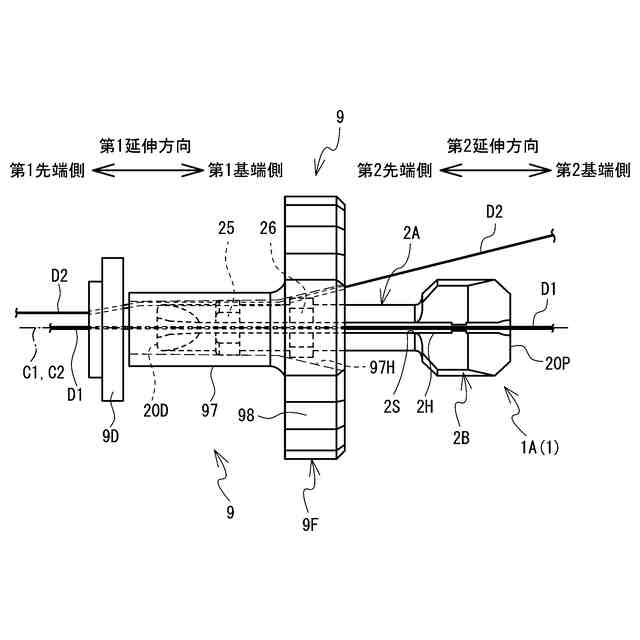

前記固定部は、
前記複数の導入部材のうち前記第１導入部材と異なる第２導入部材を、前記貫通部との間に挟持して移動不能とする
ことを特徴とする保持具。
続きを表示（約 920 文字）【請求項２】
前記基部は、
前記内腔の内側の空間と、前記側面の外側の空間とを、前記内腔の前記第２延伸方向の全域に亘って連通する連通部を有することを特徴とする請求項１に記載の保持具。
【請求項３】

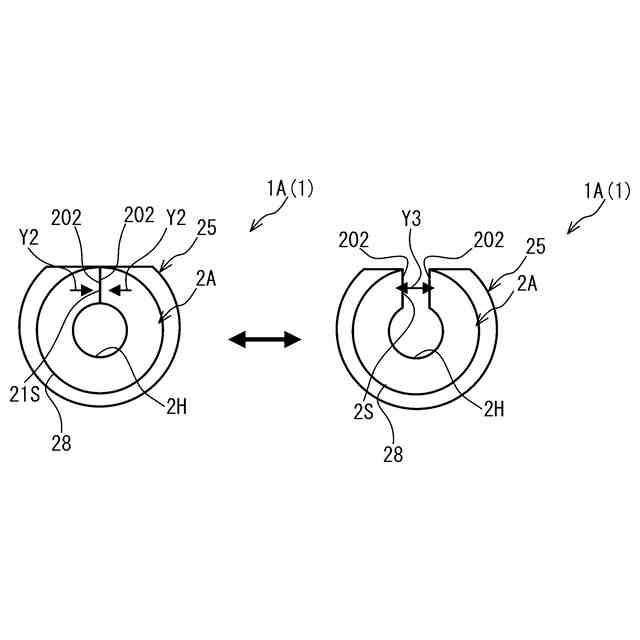

前記基部は、弾性変形可能であり、
前記連通部の形状は、前記基部が弾性変形することにより変形することを特徴とする請求項２に記載の保持具。
【請求項４】
前記連通部は、前記第２延伸方向に沿って延びるスリットであることを特徴とする請求項２に記載の保持具。

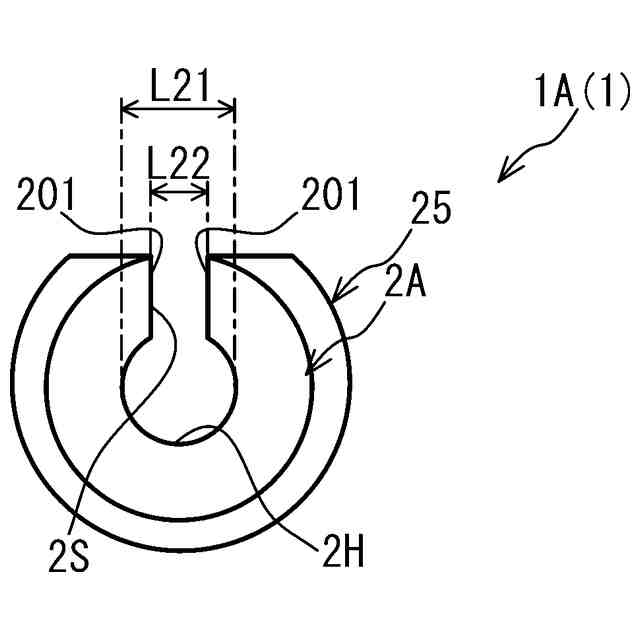

【請求項５】
前記スリットの幅は、前記内腔の径よりも小さいことを特徴とする請求項４に記載の保持具。
【請求項６】
前記スリットを形成する一対の壁部の少なくとも一方に設けられ、前記スリットの幅方向の内側に向けて突出する突出部を有することを特徴とする請求項４に記載の保持具。
【請求項７】
前記固定部は、
前記基部の中心を通って前記第２延伸方向に沿って延びる仮想的な軸を中心とした周方向に延びる１又は複数のリブを有し、
前記１又は複数のリブは、前記軸を中心とした径方向の外側にリブ面を有し、
前記リブ面と前記軸との間の前記径方向の距離は、前記側面と前記軸との前記径方向の距離よりも大きいことを特徴とする請求項１に記載の保持具。
【請求項８】
前記軸と前記リブ面との間の距離は、前記第２先端部の側から前記第２基端部の側に向けて次第に大きくなることを特徴とする請求項７に記載の保持具。
【請求項９】
前記固定部は、複数のリブを有し、
前記複数のリブは、前記第２延伸方向に並ぶことを特徴とする請求項７に記載の保持具。
【請求項１０】
前記複数のリブのうち前記第２先端部に最も近接するリブの前記リブ面と前記軸との前記径方向の距離よりも、前記複数のリブのうち前記第２基端部に最も近接するリブの前記リブ面と前記軸との前記径方向の距離の方が大きいことを特徴とする請求項９に記載の保持具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、カテーテルやガイドワイヤ等を含む導入部材を体内に導入する場合に用いられる導入補助具に装着されて使用される保持具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

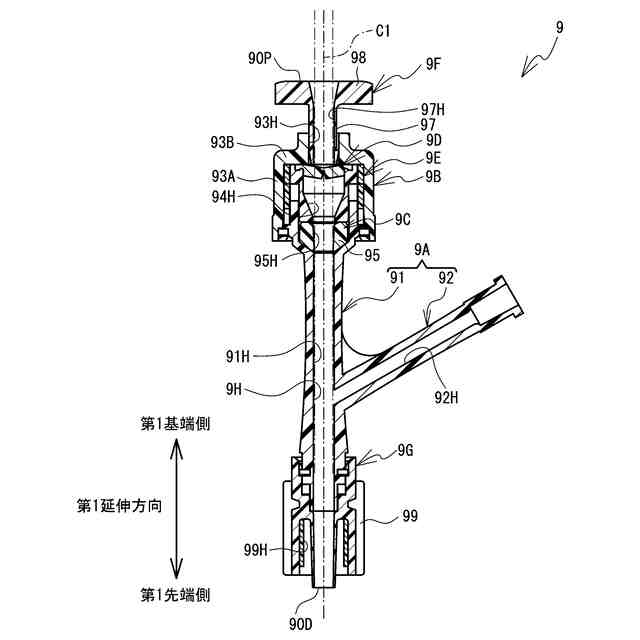

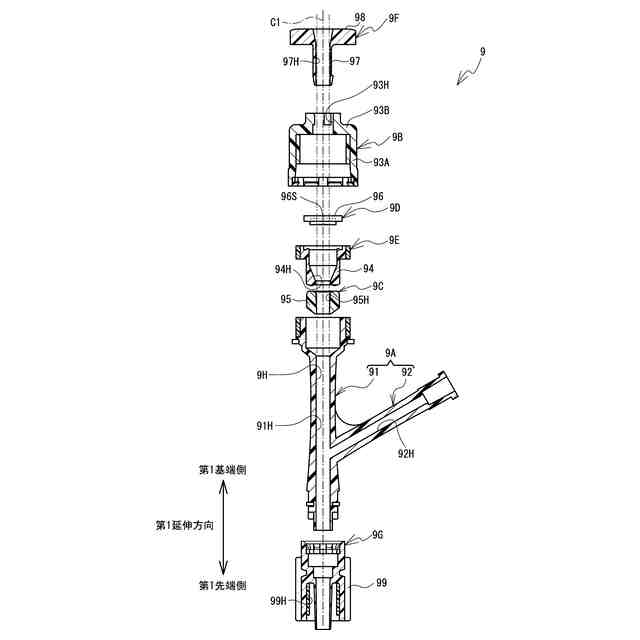

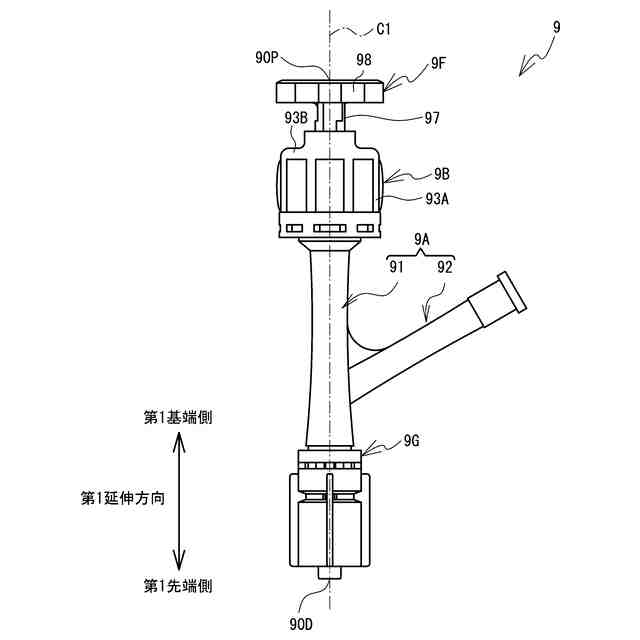

カテーテルやガイドワイヤ等を含む導入部材を用いて血管内の治療を行う場合に使用され、血管からの出血を抑制するための導入補助具が知られている。特許文献１は、止血弁及び固定弁を有するＹコネクタを開示する。止血弁にはスリットが形成される。止血弁は、スリットに挿通される導入部材に密着することで、スリットと止血弁との間の隙間から血液が流出することを抑制する。固定弁には固定孔が形成される。ユーザがＹコネクタの主管部材に対してキャップ部材を螺合させた場合、固定弁の固定孔は内側に拡張する。導入部材は固定弁により圧迫され、延伸方向に移動不能となる。これにより、Ｙコネクタに対して導入部材が固定される。
【先行技術文献】
【特許文献】
【０００３】
特許第６７４４８６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
導入部材を複数用いて血管内の治療が行われる場合がある。ここで、特許文献１に記載のＹコネクタが用いられる場合、複数の導入部材は固定弁により全て移動不能となる。これに対し、複数の導入部材の一部を移動可能とし且つ残りを移動不能とした状態で、複数の導入部材を使用して血管内の治療を行いたいという要求がある。
【０００５】
本発明の目的は、複数の導入部材を体内に導入する場合に用いられる導入補助具に装着されて使用される保持具であって、複数の導入部材の一部を移動可能とし且つ残りを移動不能とするための保持具を提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る保持具は、第１先端部と第１基端部との間に亘って第１延伸方向に貫通する貫通部を有する導入補助具の前記貫通部に、前記第１基端部の側から装着されて使用される保持具であって、第２先端部と第２基端部との間に亘って第２延伸方向に延びる基部を有し、前記導入補助具の前記貫通部に前記基部が装着された状態で、前記第２延伸方向は、前記第１延伸方向に沿って延び、前記第１先端部と前記第２先端部との間の距離は、前記第１先端部と前記第２基端部との間の距離よりも短く、前記基部には、前記第２先端部から、前記第２延伸方向に沿って前記第２基端部の側に向けて延び、生体内に導入される複数の導入部材のうち第１導入部材を前記第２延伸方向に移動可能に保持する内腔と、前記導入補助具の前記貫通部に前記保持具が装着された状態で前記貫通部に相対する側面の一部に設けられた固定部とが形成され、前記固定部は、前記複数の導入部材のうち前記第１導入部材と異なる第２導入部材を、前記貫通部との間に挟持して移動不能とすることを特徴とする。
【０００７】
本発明によれば、保持具は、第１導入部材を内腔に沿って第２延伸方向に移動可能としつつ、固定部により第２導入部材を移動不能に保持する。従ってユーザは、第１導入部材を移動可能とし且つ第２導入部材を移動不能とした状態で、第１導入部材及び第２導入部材を使用して治療を行うことができる。
【０００８】
本発明において、前記基部は、前記内腔の内側の空間と、前記側面の外側の空間とを、前記内腔の前記第２延伸方向の全域に亘って連通する連通部を有してもよい。この場合、ユーザは、連通部を介して第１導入部材を内腔に取り付けることができる。
【０００９】
本発明において、前記基部は、弾性変形可能であり、前記連通部の形状は、前記基部が弾性変形することにより変形してもよい。この場合、保持具は、ユーザが内腔に第１導入部材を取り付ける作業を容易化できる。
【００１０】
本発明において、前記連通部は、前記第２延伸方向に沿って延びるスリットであってもよい。この場合、保持具は、ユーザが内腔に第１導入部材を取り付ける作業を容易化しつつ、基部の強度を維持できる。
（【００１１】以降は省略されています）
