公開番号2025061127
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025003045,2023182965
出願日2025-01-08,2013-11-27
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250403BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】信頼性を向上しうる、新規な表示装置を提供する。
【解決手段】第1の配線と第2の配線との間に設けられた絶縁層を有し、絶縁層は、第1
の絶縁層、及び第1の絶縁層に重畳して設けられた第2の絶縁層を有し、絶縁層は、第2
の絶縁層の一部が除去された領域を有し、該領域は保護回路として機能する表示装置とす
る。また、絶縁層とトランジスタが有する半導体層とが重畳する領域では、第1の絶縁層
及び第2の絶縁層を有する表示装置とする。また、第1の配線と第2の配線とを直接接続
する領域では、第1の絶縁層及び第2の絶縁層が除去された領域を有する表示装置とする
。

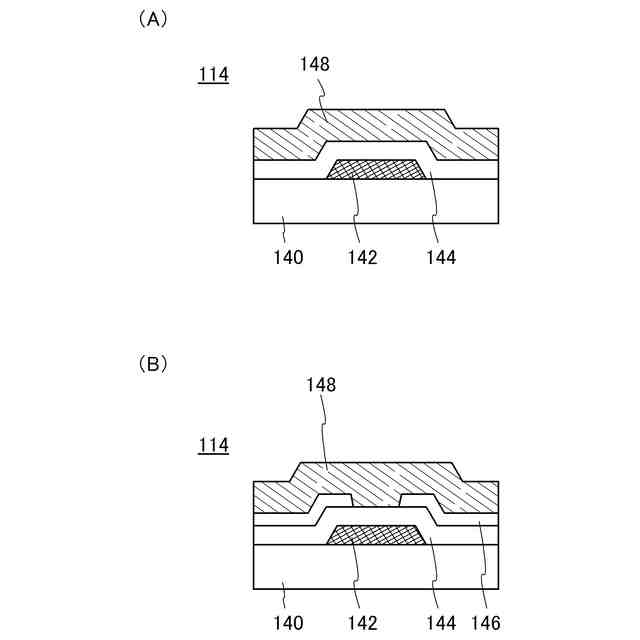

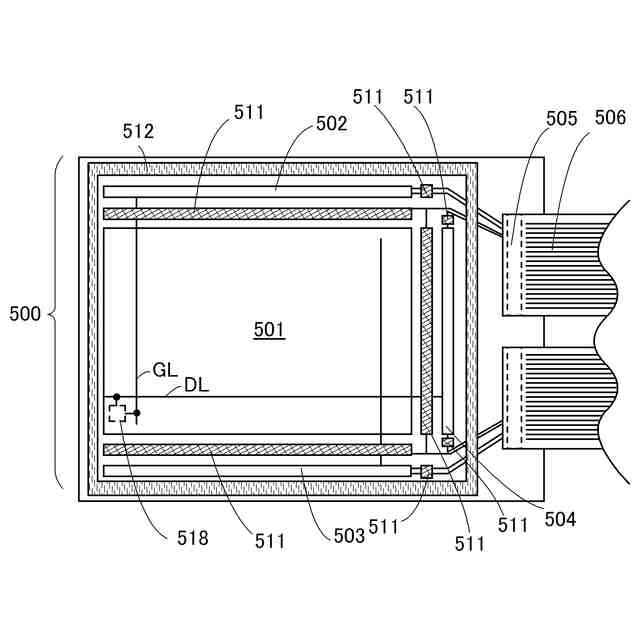

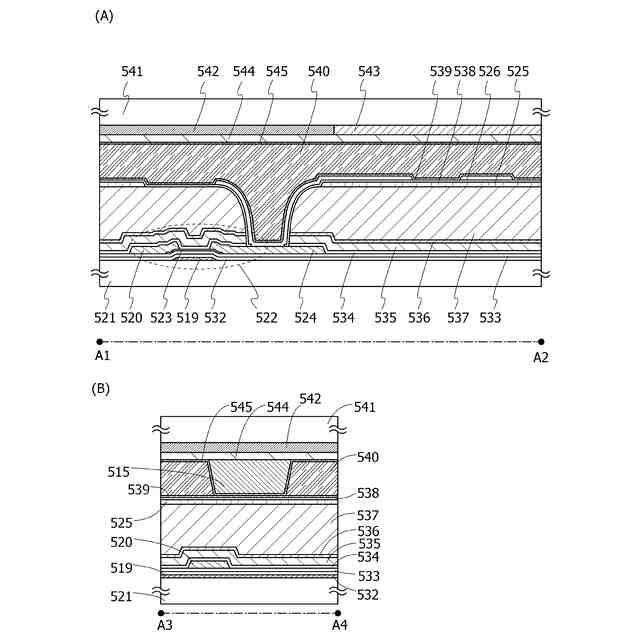

【選択図】図2
特許請求の範囲【請求項１】
第１の配線と、第２の配線と、半導体層と、を有する保護回路を有し、
前記第１の配線と前記第２の配線は、前記半導体層を挟んで離間して設けられており、
前記半導体層は、酸化物半導体層を有し、
前記第１の配線と前記半導体層、及び、前記第２の配線と前記半導体層は、前記半導体層に接して設けられた絶縁層に設けられた開口部において、電気的に接続されている表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物（プロダクト。機械（マシン）、製品（マニュファクチャ）、組成物（コ
ンポジション・オブ・マター）を含む。）、及び方法（プロセス。単純方法及び生産方法
を含む。）に関する。特に、本発明の一態様は、半導体装置、表示装置、発光装置、電子
機器、それらの駆動方法、または、それらの製造方法に関する。特に、本発明の一態様は
、酸化物半導体を有する半導体装置、表示装置、電子機器、または、発光装置に関する。
続きを表示（約 2,500 文字）【０００２】
なお、表示装置とは、表示素子を有する装置のことをいう。なお、表示装置は、複数の
画素を駆動させる駆動回路等を含む。なお、表示装置は、別の基板上に配置された制御回
路、電源回路、信号生成回路等を含む。
【背景技術】
【０００３】
液晶表示装置に代表される表示装置は、近年の技術革新の結果、素子及び配線の微細化
が進み、量産技術も各段に進歩してきている。今後はより、製造歩留まりの向上を図るこ
とで、低コストを図ることが求められている。
【０００４】
表示装置に静電気等によるサージ電圧が印加されると、素子が破壊してしまい、正常な
表示ができなくなる。そのため、製造歩留まりが悪化するおそれがある。その対策として
、表示装置には、サージ電圧を別の配線に逃がすための保護回路が設けられている（例え
ば特許文献１乃至７を参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１０－９２０３６号公報
特開２０１０－９２０３７号公報
特開２０１０－９７２０３号公報
特開２０１０－９７２０４号公報
特開２０１０－１０７９７６号公報
特開２０１０－１０７９７７号公報
特開２０１０－１１３３４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
表示装置では、保護回路に代表されるように、信頼性の向上を目的とした構成が重要で
ある。
【０００７】
そこで、本発明の一態様では、信頼性を向上しうる、新規な構成の表示装置を提供する
ことを課題の一とする。または、本発明の一態様では、静電破壊を低減することができる
、新規な構成の表示装置を提供することを課題の一とする。または、本発明の一態様では
、静電気の影響を低減することができる、新規な構成の表示装置を提供することを課題の
一とする。または、本発明の一態様では、壊れにくい、新規な構成の表示装置を提供する
ことを課題の一とする。または、本発明の一態様では、ラビング工程において、トランジ
スタに与える影響を低減することができる、新規な構成の表示装置を提供することを課題
の一とする。または、本発明の一態様では、検査工程において、トランジスタに与える影
響を低減することができる、新規な構成の表示装置を提供することを課題の一とする。ま
たは、本発明の一態様では、タッチセンサを使用したときの不具合の影響を低減すること
ができる、新規な構成の表示装置を提供することを課題の一とする。または、本発明の一
態様では、トランジスタの特性の変動または劣化を低減することができる、新規な構成の
表示装置を提供することを課題の一とする。または、本発明の一態様では、トランジスタ
のしきい値電圧の変動または劣化を低減することができる、新規な構成の表示装置を提供
することを課題の一とする。または、本発明の一態様では、トランジスタのノーマリオン
状態を低減することができる、新規な構成の表示装置を提供することを課題の一とする。
または、本発明の一態様では、トランジスタの製造歩留まりを向上することができる、新
規な構成の表示装置を提供することを課題の一とする。または、本発明の一態様では、ト
ランジスタをシールドすることができる、新規な構成の表示装置を提供することを課題の
一とする。または、本発明の一態様では、画素電極に溜まった電荷を放電することできる
、新規な構成の表示装置を提供することを課題の一とする。または、本発明の一態様では
、配線に溜まった電荷を放電することできる、新規な構成の表示装置を提供することを課
題の一とする。または、本発明の一態様では、導電率の向上した酸化物半導体層を有する
、新規な構成の表示装置を提供することを課題の一とする。または、本発明の一態様では
、酸化物半導体層の導電率を制御することができる、新規な構成の表示装置を提供するこ
とを課題の一とする。または、本発明の一態様では、ゲート絶縁膜の導電率を制御するこ
とができる、新規な構成の表示装置を提供することを課題の一とする。または、本発明の
一態様では、正常な表示が出来やすくすることができる、新規な構成の表示装置を提供す
ることを課題の一とする。
【０００８】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の
一態様は、これらの課題の全てを解決する必要はないものとする。なお、上記以外の課題
は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図
面、請求項などの記載から、上記以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００９】
本発明の一態様は、第１の配線と第２の配線との間に設けられた絶縁層を有し、前記絶
縁層は、第１の絶縁層、及び前記第１の絶縁層に重畳して設けられた第２の絶縁層を有し
、前記絶縁層は、前記第２の絶縁層の一部が除去された領域を有する保護回路を有する表
示装置である。
【００１０】
本発明の一態様は、第１の配線と第２の配線との間に設けられた絶縁層を有し、前記絶
縁層は、第１の絶縁層、及び前記第１の絶縁層に重畳して設けられた第２の絶縁層を有し
、前記絶縁層は、前記第２の絶縁層の一部が除去された領域を有する保護回路を有し、前
記絶縁層とトランジスタが有する半導体層とが重畳する領域では、前記第１の絶縁層及び
前記第２の絶縁層を有する表示装置である。
（【００１１】以降は省略されています）
