公開番号2025055647
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023165009
出願日2023-09-27
発明の名称車両用表示装置
出願人日本精機株式会社
代理人
主分類G09F 9/00 20060101AFI20250401BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】電磁両立性を向上した車両用表示装置を提供すること。
【解決手段】第一表示面111を形成する第一表示パネル110と、第一表示面111を露出させながらも第一表示パネル110の縁部を覆うシールド130と、を有する第一ディスプレイの一例であるTFT液晶表示器100と、第二表示面211を形成する第二表示パネル210と、第二表示パネル210の縁部のうち一箇所の端部に形成されるコネクタ220と、を有する第二ディスプレイの一例であるセグメント液晶表示器200と、TFT液晶表示器100とセグメント液晶表示器200との表示を制御する制御部と、第二表示パネル210の縁部のうち第二表示面211を挟みコネクタ220とは反対側である他端部214と、前記シールドと、を電気的に接続する導電部材と、を備える。
【選択図】図2

特許請求の範囲【請求項１】
第一表示面を形成する第一表示パネルと、前記第一表示面を露出させながらも前記第一表示パネルの縁部を覆うシールドと、を有する第一ディスプレイと、
第二表示面を形成する第二表示パネルと、前記第二表示パネルの縁部のうち一方の端部に形成されるコネクタと、を有する第二ディスプレイと、
前記第一ディスプレイと前記第二ディスプレイとの表示を制御する制御部と、
前記第二表示パネルの縁部のうち前記第二表示面を挟み前記コネクタとは反対側である他端部と、前記シールドと、を電気的に接続する導電部材と、を備える
車両用表示装置。
続きを表示（約 170 文字）【請求項２】
前記第二表示面は、長方形状を為し、
前記端部は、前記長方形状の一方の短辺であり、
前記他端部は、前記長方形状の他方の短辺である
請求項１に記載の車両用表示装置。
【請求項３】
前記導電部材は、前記端部を全て覆うように形成される
請求項１または２に記載の車両用表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、特許文献１が示すような構成が開示されている。当該文献に開示された回路基板（グランド構造）は、ノイズ源（２００）が発したノイズを伝達するノイズグランド層（１４０）と、電子部品に供給する電源に対する回路グランド層（１００）とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開第２０１５－１１１６４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような構成を採用してもなお、外来ノイズに対する耐性（イミュニティ、Electromagnetic Susceptibility、ＥＭＳ）やノイズの放射量（エミッション、Electromagnetic Interference、ＥＭＩ）の観点では、未だ改善の余地があった。特に、映像などの送受信に用いられる高速信号線を接続するコネクタ周囲では高い電磁両立性（Electromagnetic Compatibility、ＥＭＣ）が求められている。
【０００５】
そこで本発明の目的とするところは、上述課題に着目し、電磁両立性を向上した車両用表示装置を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る車両用表示装置は、
第一表示面を形成する第一表示パネルと、前記第一表示面を露出させながらも前記第一表示パネルの縁部を覆うシールドと、を有する第一ディスプレイと、
第二表示面を形成する第二表示パネルと、前記第二表示パネルの縁部のうち一方の端部に形成されるコネクタと、を有する第二ディスプレイと、
前記第一ディスプレイと前記第二ディスプレイとの表示を制御する制御部と、
前記第二表示パネルの縁部のうち前記第二表示面を挟み前記コネクタとは反対側である他端部と、前記シールドと、を電気的に接続する導電部材と、を備える。
【図面の簡単な説明】
【０００７】

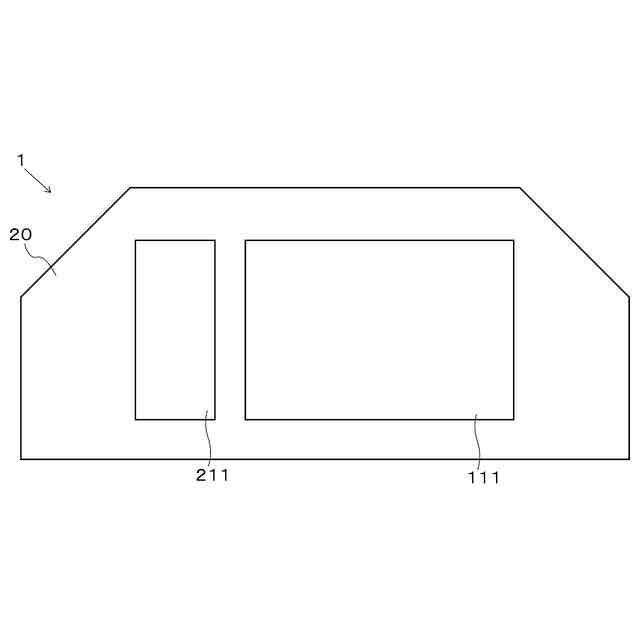

本開示の実施形態におけるメータ１の外観を示す図。

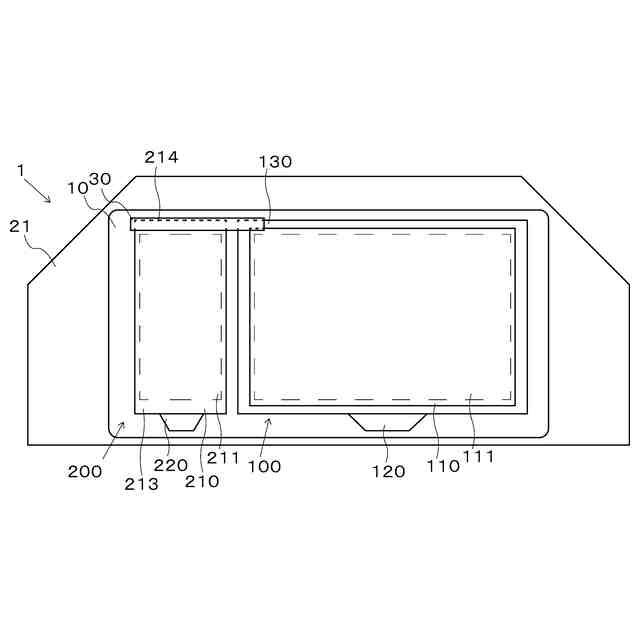

バイザー２０を外した状態のメータ１の外観を示す図。
【発明を実施するための形態】
【０００８】
以下に、本開示の車両用表示装置を車両に搭載された実施形態及び変形例として例にあげ、図面を参照しつつ次の順序で説明する。
［第一実施形態］
［効果例］
［変形例］
【０００９】
［第一実施形態］
＜１－１．構成の説明＞
図１は、本開示の車両用表示装置の外観の一例を示す図である。本開示の車両用表示装置は、例えば図１が示すように車両に搭載されたメータ１のように構成されることを好適な適用形態の１つとする。
【００１０】
車両は、自動車や自動二輪車などの車両であり、例えば動力と動力伝達系を備えることでユーザー（乗員や利用者）や積載された貨物などを移動できる。ユーザーは、操作部（スイッチやタッチパネルなど）を操作することで、電気信号としての操作情報を車両の制御手段（マイコンなど）へ入力する。制御手段は、入力された操作情報に基づいて、車両に搭載された電装部品を制御し、動作させる。
（【００１１】以降は省略されています）
