発明の名称踏み板及び階段
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E04F 11/104 20060101AFI20250403BHJP(建築物)
要約【課題】耐火性と意匠性とを両立できる階段の踏み板を提供すること。
【解決手段】階段に用いられる踏み板であって、炭素繊維強化プラスチックにより構成され、炭素繊維強化プラスチックを構成する炭素繊維の引張弾性率は600GPa以上であり、炭素繊維の引張強度は2500MPa以上である、踏み板。
【選択図】図1
特許請求の範囲【請求項１】
階段に用いられる踏み板であって、
炭素繊維強化プラスチックにより構成され、
前記炭素繊維強化プラスチックを構成する炭素繊維の引張弾性率は６００ＧＰａ以上であり、
前記炭素繊維の引張強度は２５００ＭＰａ以上である、踏み板。
続きを表示（約 440 文字）【請求項２】
前記炭素繊維は、ピッチ系炭素繊維である、請求項１に記載の踏み板。
【請求項３】
前記炭素繊維強化プラスチックは、シアネートエステル、フェノール、ポリイミド樹脂、及び難燃剤のうち、少なくとも何れかを含む、請求項１又は２に記載の踏み板。
【請求項４】
前記炭素繊維強化プラスチック中における前記炭素繊維の繊維体積含有率は５０％以上８０％以下である、請求項１又は２に記載の踏み板。
【請求項５】
前記炭素繊維は、前記踏み板の長手方向に沿って引き揃えられている、請求項１又は２に記載の踏み板。
【請求項６】
前記踏み板の厚みは、４ｍｍ以上である、請求項１又は２に記載の踏み板。
【請求項７】
前記踏み板の長手方向の長さは７５０ｍｍ以上であり、前記踏み板の短手方向の長さは１５０ｍｍ以上である、請求項６に記載の踏み板。
【請求項８】
請求項１又は２に記載の踏み板を用いた、階段。

発明の詳細な説明【技術分野】
【０００１】
本開示は、踏み板及び階段に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、火災時の避難路の確保をするため、耐火性能を向上させた階段が知られている（例えば、特許文献１参照）。このような階段の踏み板は、鉄筋コンクリートや鉄製で構成されていた。更に、耐火性を向上させるため、耐火ボードを張り付ける、厚みの大きい木材で構成する、等の工夫が必要であった。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－４１３１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の耐火性を向上させた階段の踏み板は、開放的な外観等の高い意匠性が求められる個人用住宅等の階段には適していないという課題がある。更に、施工時に現場での重作業が必要である、踏み板を支持する梁や壁の強度が必要である、という課題もある。
【０００５】
本開示は、上記に鑑みてなされたものであり、耐火性と意匠性とを両立できる階段の踏み板を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、階段に用いられる踏み板であって、炭素繊維強化プラスチックにより構成され、前記炭素繊維強化プラスチックを構成する炭素繊維の引張弾性率は６００ＧＰａ以上であり、前記炭素繊維の引張強度は２５００ＭＰａ以上である、踏み板に関する。
【図面の簡単な説明】
【０００７】

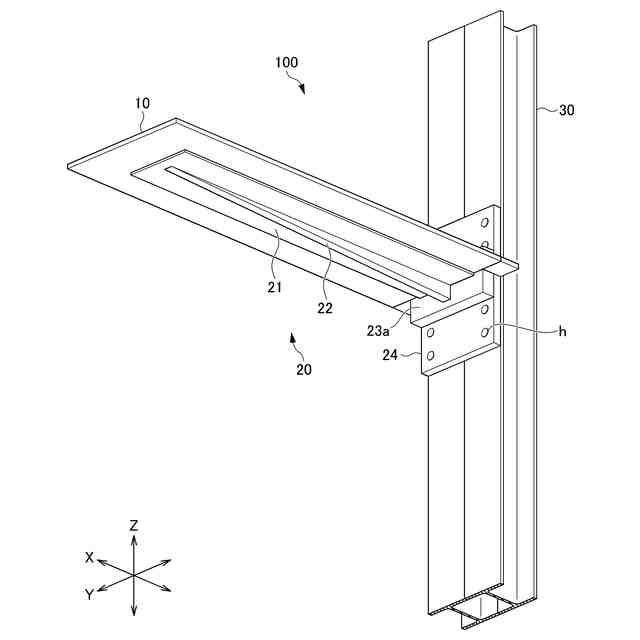

第１実施形態に係る踏み板を備える階段を示す斜視図である。
第１実施形態に係る踏み板を備える階段を示す側面図である。

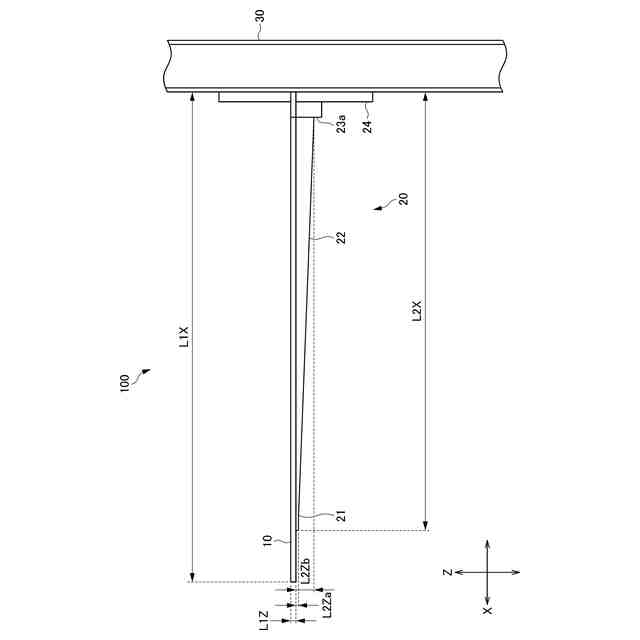

第１実施形態に係る踏み板を備える階段を示す下面図である。

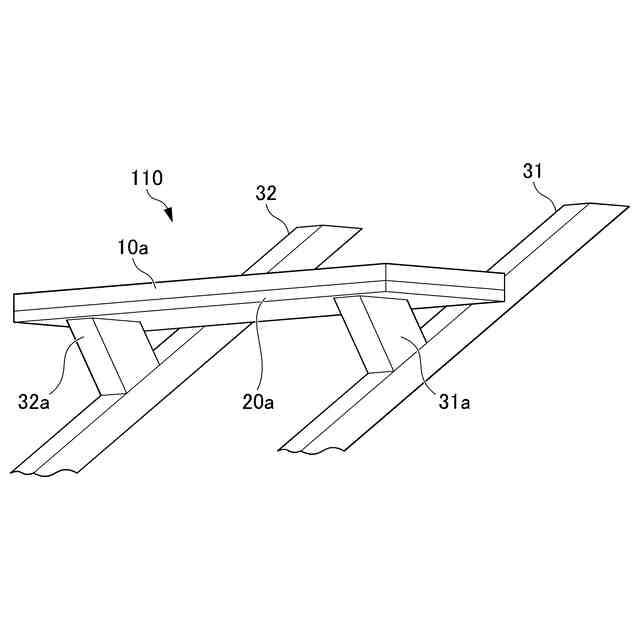

第２実施形態に係る踏み板を備える階段を示す斜視図である。

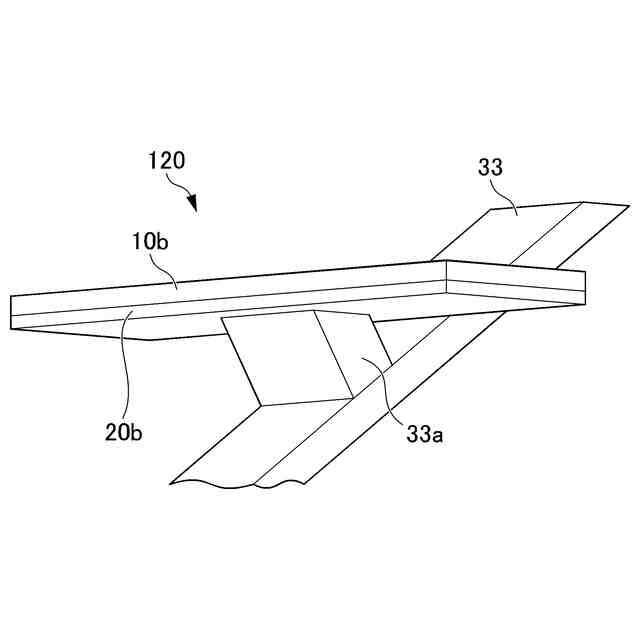

第３実施形態に係る踏み板を備える階段を示す斜視図である。

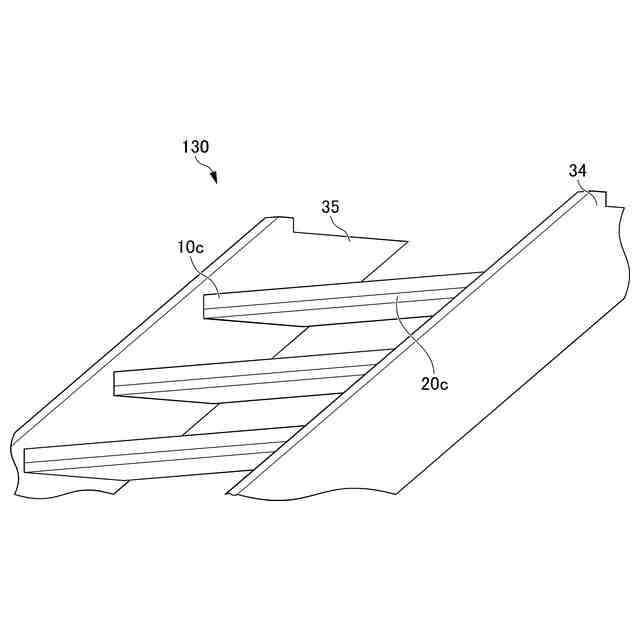

第４実施形態に係る踏み板を備える階段を示す斜視図である。

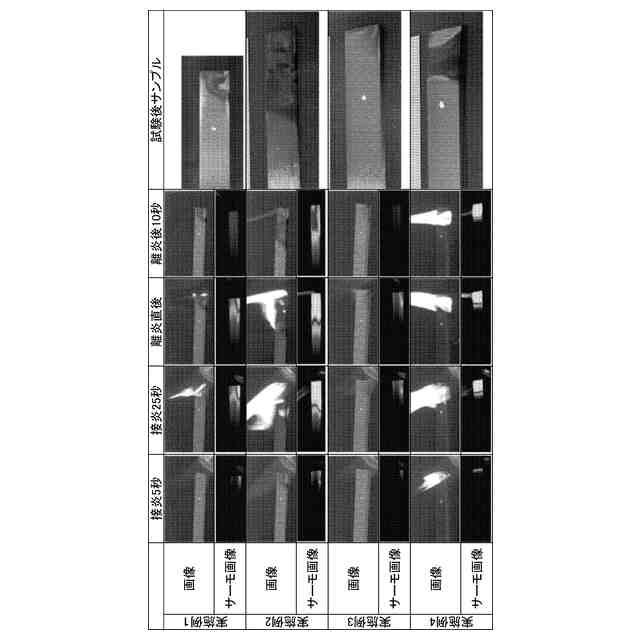

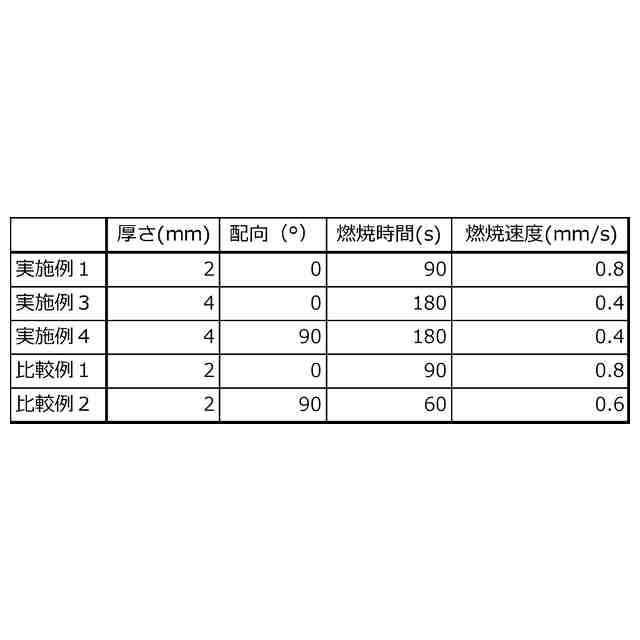

実施例に係る燃焼試験の結果を示す図である。

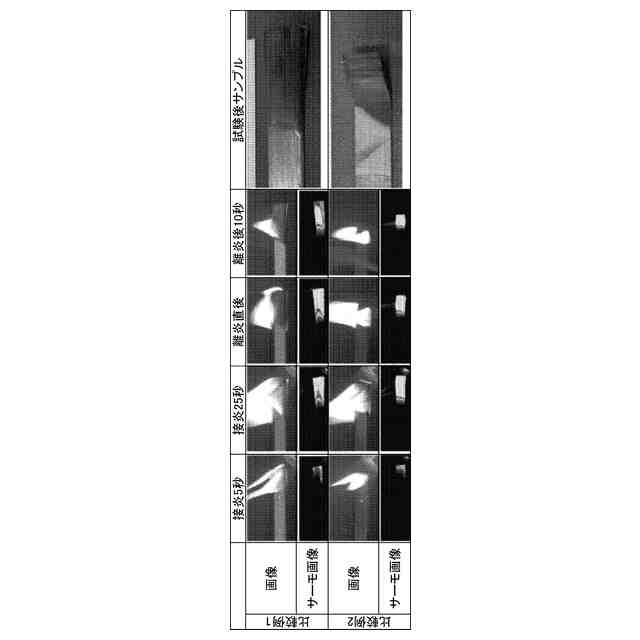

比較例に係る燃焼試験の結果を示す図である。
【発明を実施するための形態】
【０００８】
《第１実施形態》
本実施形態に係る踏み板１０を備える階段１００を、図１～３に示す。以下の説明において、階段１００を、踏み板１０の一端側を躯体３０に対して固定して支持する支持具２０を備えるものとして説明する。具体的には、図１～３に示されるような踏み板１０の他端側が躯体３０に対して固定されていない、片持ち階段として説明する。一方で、本開示に係る踏み板は、両端が支持された両支持階段等に対しても適用でき、支持具２０を備えていなくてもよい。各図面中、踏み板１０の長手方向（幅方向）をＸ方向、踏み板１０の短手方向（前後方向）をＹ方向、鉛直方向（厚み方向）をＺ方向としてそれぞれ示す。
【０００９】
（踏み板）
踏み板１０は、図２、３に示すように、Ｘ方向の長さＬ１Ｘ、Ｙ方向の長さＬ１Ｙ、Ｚ方向の長さ（厚み）Ｌ１Ｚを有する板状部材である。図２、３において、踏み板１０を矩形状の踏み板として示しているが、踏み板１０の形状は矩形状には限定されない。踏み板１０の形状が矩形状ではない場合、本明細書におけるＸ方向の長さＬ１Ｘ、Ｙ方向の長さＬ１Ｙ、Ｚ方向の長さ（厚み）Ｌ１Ｚは、それぞれ最大長さを意味する。住宅用階段として安全性を確保する観点から、長さＬ１Ｘは、７５０ｍｍ以上であることが好ましい。同様の理由から、長さＬ１Ｙは、１５０ｍｍ以上であることが好ましい。
【００１０】
踏み板１０は、均一な厚みを有し、厚みＬ１Ｚは、４ｍｍ以上であることが好ましい。これにより、長さＬ１Ｘを７５０ｍｍ以上、かつ長さＬ１Ｙを１５０ｍｍ以上とした場合に、踏み板１０の好ましい耐火性が得られる。厚みＬ１Ｚは、３０ｍｍ以下であることが好ましい。これにより、階段１００の好ましい意匠性が得られる。従って、厚みＬ１Ｚは、４ｍｍ以上３０ｍｍ以下であることがより好ましい。
