発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類B41J 29/42 20060101AFI20250403BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ユーザに煩雑な操作を強いることなく、ロック状態のユーザインタフェースでの設定画面の表示と、非表示とを行うことが可能な画像形成装置を提供することを目的とする。
【解決手段】コントローラ23は、ユーザIF22を介して受け付けた操作に応じて、設定アイコンをロック状態に移行させる。コントローラ23は、ロック状態で、当該ロック状態を一時的に解除する一時解除操作がされた場合に、時解除状態となる。コントローラ23は、一時解除状態が所定期間継続したことをトリガに、一時解除状態を解除し、ロック状態に戻る。
【選択図】図10
特許請求の範囲【請求項１】
ユーザインタフェースと、
メモリと、
コントローラと、を備える画像形成装置であって、
前記コントローラは、
前記メモリに記憶されている設定値に従って、画像形成に係る処理を実行可能であり、
前記ユーザインタフェースに、画面表示アイコンを含む待機画面を表示させる待機画面表示処理と、
前記待機画面上で、前記画面表示アイコンが操作されたことに応じて設定画面を前記ユーザインタフェースに表示させ、前記設定画面上で受け付けた操作に応じて、前記設定値を前記メモリに記憶する設定値記憶処理と、を実行し、
前記コントローラは、
前記ユーザインタフェースを介して受け付けた操作に応じて、前記ユーザインタフェースをロック状態に移行させるロック状態移行処理を実行し、前記ロック状態は、前記画面表示アイコンが操作されても前記ユーザインタフェースに前記設定画面を表示させない状態であり、
前記コントローラは、
前記ロック状態で、当該ロック状態を一時的に解除する一時解除操作がされた場合に、前記設定画面を前記ユーザインタフェースに表示させることが可能な一時解除状態になり、
前記一時解除状態は、前記画面表示アイコンが操作されたことに応じて前記ユーザインタフェースに前記設定画面を表示することが可能な状態であり、
前記一時解除状態が所定期間継続したことをトリガに、前記一時解除状態を解除し、前記ロック状態に戻る、ように構成された画像形成装置。
続きを表示（約 2,000 文字）【請求項２】
前記コントローラは、
前記待機画面を表示しているときに、前記一時解除状態が所定期間継続したことをトリガに、前記一時解除状態を解除し、前記ロック状態に戻る、ように構成された請求項１に記載の画像形成装置。
【請求項３】
前記コントローラは、
前記一時解除状態中に前記待機画面を表示した状態で、前記ユーザインタフェースを操作するイベント、又は画像データを受信するイベントが発生した場合は、前記イベントが発生しなかった場合に比べ、前記一時解除状態の発生から、前記一時解除状態の解除までの時間を長くする、ように構成された請求項２に記載の画像形成装置。
【請求項４】
前記コントローラは、
前記一時解除状態中に前記待機画面を表示している状態で、画面遷移を伴うイベントが発生した場合は、前記イベントが発生しなかった場合に比べ、前記一時解除状態の発生から、前記一時解除状態の解除までの時間を長くする、ように構成された請求項２に記載の画像形成装置。
【請求項５】
ユーザインタフェースと、
メモリと、
コントローラと、を備える画像形成装置であって、
前記コントローラは、
前記メモリに記憶されている設定値に従って、画像形成に係る処理を実行可能であり、
前記ユーザインタフェースに、画面表示アイコンを含む待機画面を表示させる待機画面表示処理と、
前記待機画面上で、前記画面表示アイコンが操作されたことに応じて設定画面を前記ユーザインタフェースに表示させ、前記設定画面上で受け付けた操作に応じて、前記設定値を前記メモリに記憶する設定値記憶処理と、を実行し、
前記コントローラは、
前記ユーザインタフェースを介して受け付けた操作に応じて、前記ユーザインタフェースをロック状態に移行させるロック状態移行処理を実行し、前記ロック状態は、前記画面表示アイコンが操作されても前記ユーザインタフェースに前記設定画面を表示させない状態であり、
前記コントローラは、
前記ロック状態で、当該ロック状態を一時的に解除する一時解除操作がされた場合に、前記設定画面を前記ユーザインタフェースに表示させることが可能な一時解除状態になり、前記一時解除状態は、前記画面表示アイコンが操作されたことに応じて前記ユーザインタフェースに前記設定画面を表示することが可能な状態であり、
前記コントローラは、
前記一時解除状態では、前記ユーザインタフェースに再ロックアイコンを表示し、前記再ロックアイコンが操作されたことを、前記一時解除状態を解除するトリガとする、ように構成された画像形成装置。
【請求項６】
前記コントローラは、
前記ロック状態では、待機画面に一時解除アイコンを表示させ、前記一時解除アイコンが操作されることを、前記一時解除状態を解除するトリガとする、ように構成され、
前記一時解除状態では、前記待機画面に前記一時解除アイコンを表示せず、再ロックアイコンを表示する、ように構成され、前記再ロックアイコンが操作されたことを、前記一時解除状態を解除するトリガとする、ように構成された請求項５に記載の画像形成装置。
【請求項７】
前記コントローラは、
前記ロック状態で、前記ユーザインタフェースに表示された、前記一時解除アイコンの操作とともに、ロック一時解除パスワードの入力を求め、前記ロック一時解除パスワードが入力されると、前記一時解除状態に移行する、ように構成された請求項６に記載の画像形成装置。
【請求項８】
前記ロック一時解除パスワードは、前記ユーザインタフェースを介したユーザ操作で設定されるパスワードである、ように構成された請求項７に記載の画像形成装置。
【請求項９】
前記コントローラは、前記ロック状態移行処理において、
前記待機画面での操作を含む所定の操作をすると表示される、ロック設定画面を介したユーザ操作により、前記ロック状態に移行し、前記ロック一時解除パスワードは、前記ロック設定画面を介したユーザ操作で設定される、ように構成された請求項８に記載の画像形成装置。
【請求項１０】
前記コントローラは、前記ロック状態移行処理において、
前記ロック設定画面を介したユーザ操作で、前記ロック状態に移行するときも、前記ロック一時解除パスワードと同じパスワードの入力を求め、前記ロック一時解除パスワードと同じパスワードが入力されると、前記ロック状態に移行する、ように構成された請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画面を表示可能なユーザインタフェースを有する画像形成装置の技術に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、ユーザインタフェースに設定画面を表示させ、この設定画面に対して受け付けた操作に応じて、メモリに設定値を記憶する画像形成装置が記載されている。画像形成装置は、ＰＣ等の外部装置からネットワークを介してロック状態への指示を受け付けた場合に、ユーザインタフェースによる設定画面の表示を許可しない。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１９１０５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された発明では、ＰＣ等の外部装置からの指示により、画像形成装置のロック状態への移行と、このロック状態からの解除とを切換える必要がある。そのため、ロック状態となったユーザインタフェースに設定画面を表示させる場合に、ユーザに外部装置を操作するといった煩雑な操作を強いることとなる。
【０００５】
本発明は上記課題に鑑みたものであり、ユーザに煩雑な操作を強いることなく、ロック状態のユーザインタフェースでの設定画面の表示と、非表示とを行うことが可能な画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本実施形態に開示された画像形成装置では、ユーザインタフェースと、メモリと、コントローラと、を備えている。コントローラは、メモリに記憶されている設定値に従って、画像形成に係る処理を実行可能であり、ユーザインタフェースに、画面表示アイコンを含む待機画面を表示させる待機画面表示処理と、待機画面上で、画面表示アイコンが操作されたことに応じて設定画面をユーザインタフェースに表示させ、設定画面上で受け付けた操作に応じて、設定値をメモリに記憶する設定値記憶処理と、を実行する。コントローラは、ユーザインタフェースを介して受け付けた操作に応じて、ユーザインタフェースをロック状態に移行させるロック状態移行処理を実行し、ロック状態は、画面表示アイコンが操作されてもユーザインタフェースに設定画面を表示させない状態であり、コントローラは、ロック状態で、当該ロック状態を一時的に解除する一時解除操作がされた場合に、設定画面をユーザインタフェースに表示させることが可能な一時解除状態になり、一時解除状態は、画面表示アイコンが操作されたことに応じてユーザインタフェースに設定画面を表示することが可能な状態であり、一時解除状態が所定期間継続したことをトリガに、一時解除状態を解除し、ロック状態に戻る、ように構成されている。
【０００７】
上記構成では、画像形成装置は、画面表示アイコンが操作されてもユーザインタフェースに設定画面を表示させないロック状態に移行した後、一時解除操作がされた場合に、設定画面をユーザインタフェースに表示させることが可能な一時解除状態になる。そして、一時解除状態が所定期間継続したことをトリガに、一時解除状態を解除し、ロック状態に戻る。これにより、ユーザに煩雑な操作を強いることなく、ロック状態のユーザインタフェースでの設定画面の表示と、非表示とを行うことができる。
【発明の効果】
【０００８】
本実施形態に開示された画像形成装置によれば、ユーザに煩雑な操作を強いることなく、ロック状態のユーザインタフェースでの設定画面の表示と、非表示とを行うことができる。
【図面の簡単な説明】
【０００９】
画像形成システムの構成図である。

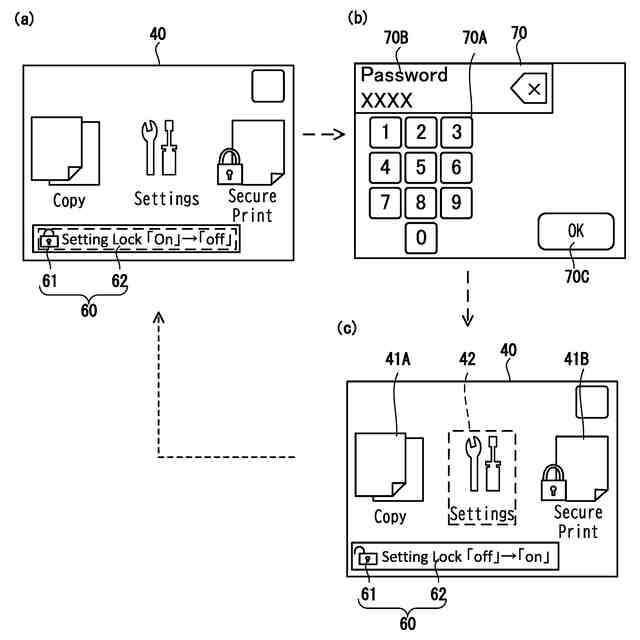

ユーザＩＦに表示される画面の画面遷移図である。

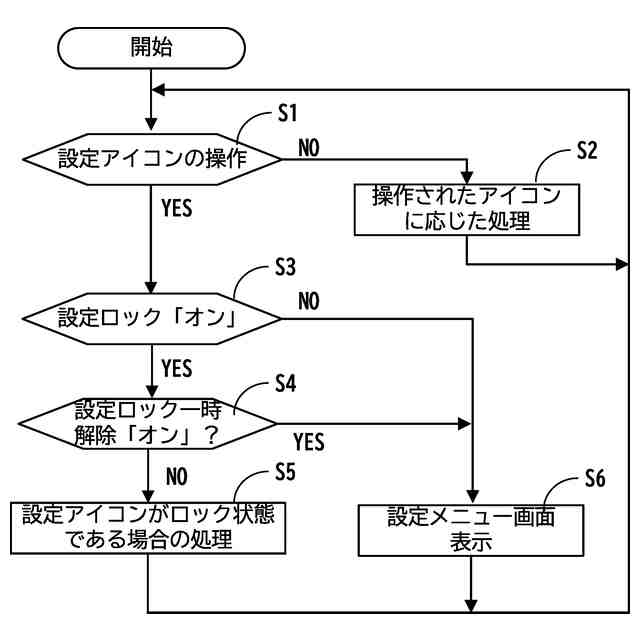

待機画面の操作を契機に実行される処理の手順を説明するフローチャートである。

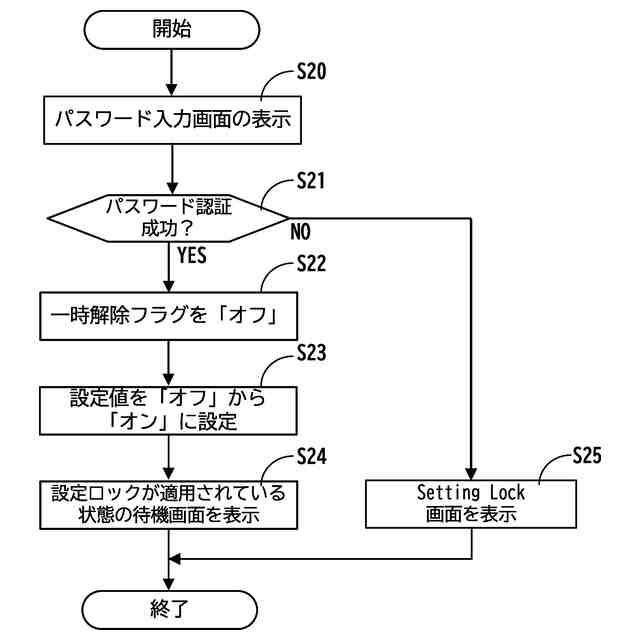

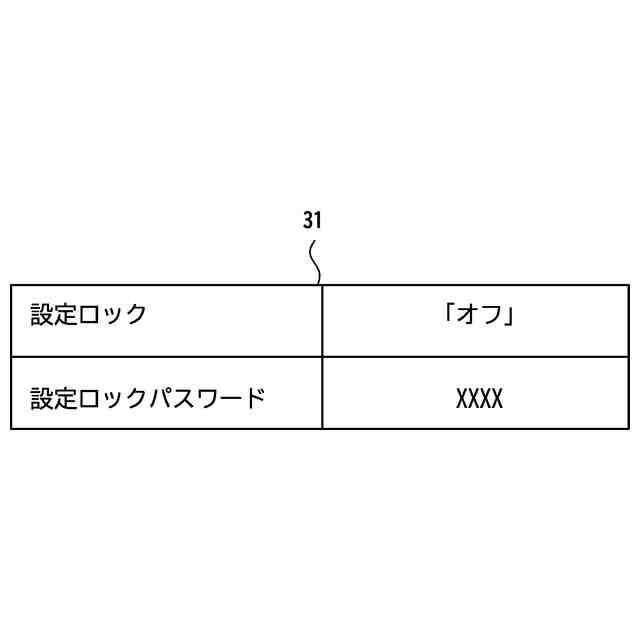

ロック機能設定情報を説明する図である。
ロック機能設定情報の変更を行う処理の手順を説明するフローチャートである。

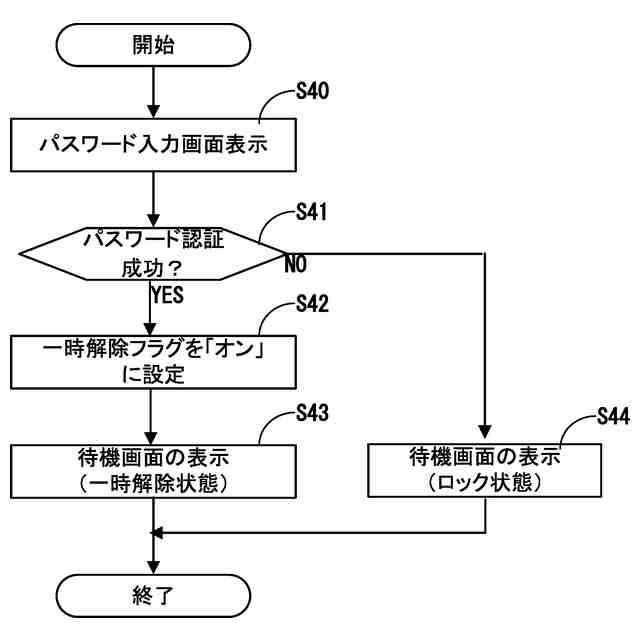

一時解除処理の手順を説明するフローチャートである。

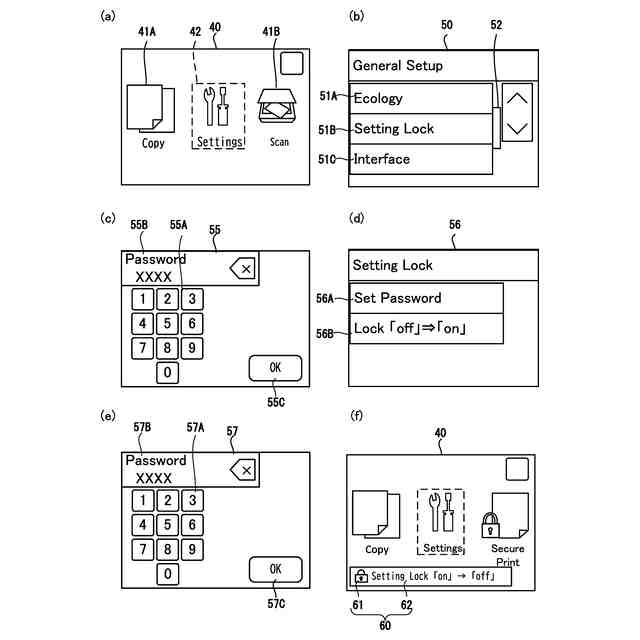

ユーザＩＦに表示される画面の画面遷移図である。

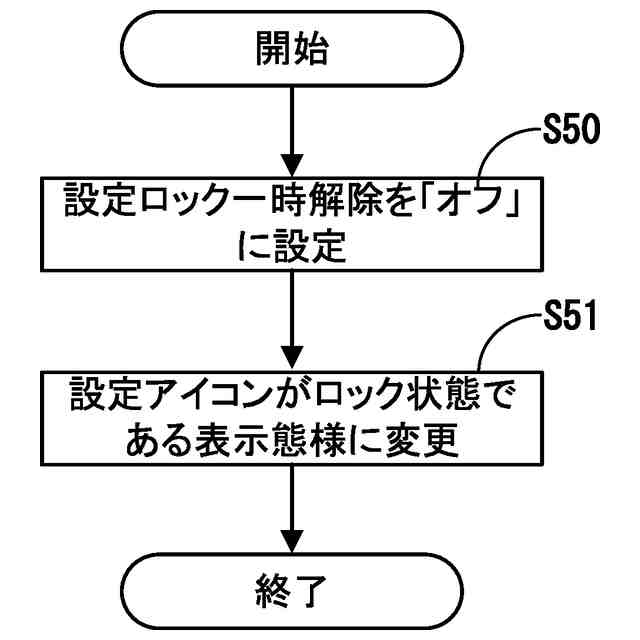

一時解除処理の設定値の変更を説明するフローチャートである。
一時解除処理の設定値の変更を説明するフローチャートである。

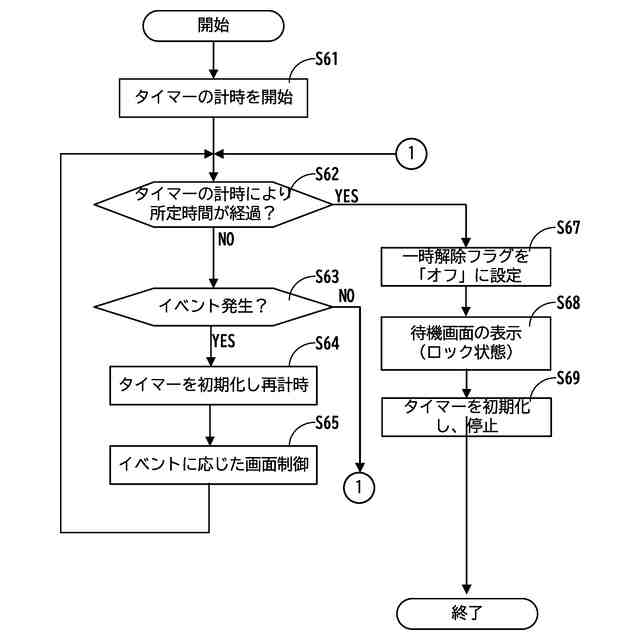

一時解除状態を解除する場合の処理の手順を説明するフローチャートである。
第２実施形態に係るユーザＩＦに表示される画面の画面遷移図である。
ロック機能設定値の変更を行う処理の手順を説明するフローチャートである。
図１２のＳ７５で実行される処理の手順を説明するフローチャートである。
ロック機能設定情報を説明する図である。
待機画面の操作を契機に実行される処理の手順を説明するフローチャートである。
設定ロックの適用の有無に応じて変化する設定画面を説明する図である。
ユーザＩＦに表示される画面の画面遷移図である。
一時解除処理の設定値の変更を説明するフローチャートである。
【００１０】
（第１実施形態）本実施形態に係る画像形成システムを、図面を参照しつつ説明する。図１に示す画像形成システム１００は、ＰＣ１０、及び画像形成装置の一例であるＭＦＰ２０を備えている。なお、ＭＦＰは、Multifunction Peripheralの略称である。
（【００１１】以降は省略されています）
