公開番号2025059279
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169268
出願日2023-09-29
発明の名称プリンタ、及びバッテリユニット
出願人ブラザー工業株式会社
代理人個人
主分類B41J 29/00 20060101AFI20250403BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】バッテリ端子と接触する接点端子の耐久性を向上することに貢献するプリンタ、及びバッテリユニットを提供する。

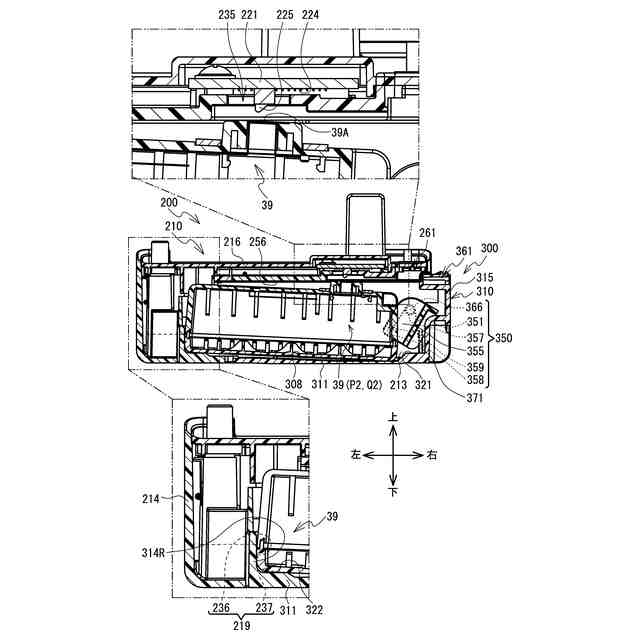

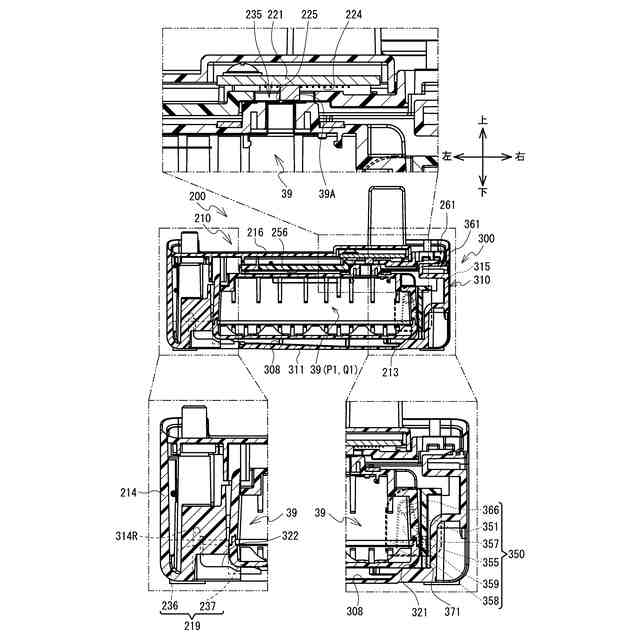

【解決手段】バッテリトレイ300の載置面308は、バッテリ39が載置面308上で右方側の第一位置P1と左方側の第二位置との間に移動可能にバッテリ39を支持する。載置面308は、バッテリ39が第一位置P1にあるときにバッテリ39が第一姿勢Q1になるように支持する。載置面308は、バッテリ39が第二位置にあるときに第二姿勢になるようにバッテリ39を支持する。第二姿勢は、バッテリ端子39Aが第一姿勢Q1のときよりも下方に位置する姿勢である。支持壁の押圧部236は、バッテリトレイ300がバッテリ収容部に装着される時、バッテリ39を右方に押圧してバッテリ39を第一位置P1に移動させて第一姿勢Q1にすることにより、バッテリ端子39Aを接点端子225に下側から接触させる。
【選択図】図6
特許請求の範囲【請求項１】

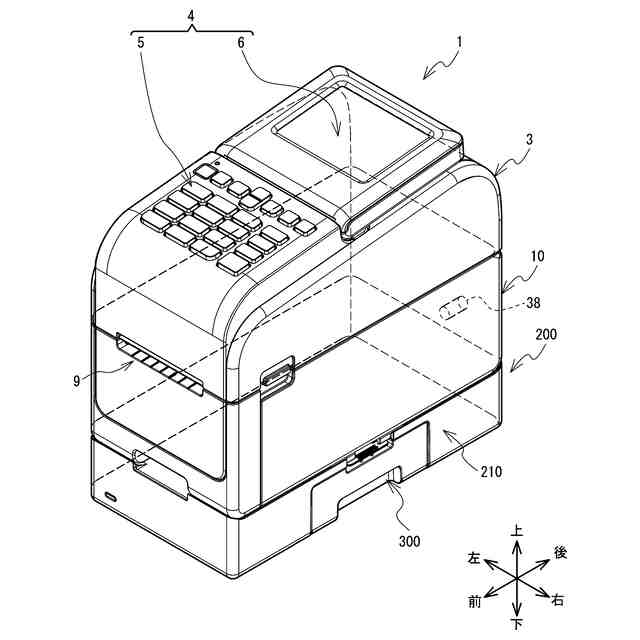

バッテリからの電力で駆動し、媒体に印刷を行う印刷部と、

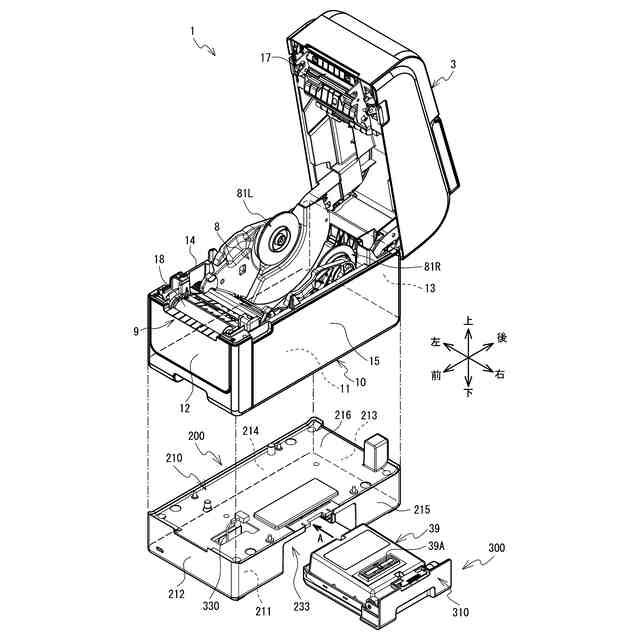

上下方向と直交する第一方向に開口し、前記バッテリが収容される空間であるバッテリ収容部を有する筐体と、
前記印刷部と電気的に接続する接点端子であって、前記筐体のうち前記バッテリ収容部を規定する壁から下方を向いて前記バッテリ収容部に露出し、前記バッテリの上面に設けられたバッテリ端子と接触したときに上方に撓む接点端子と、

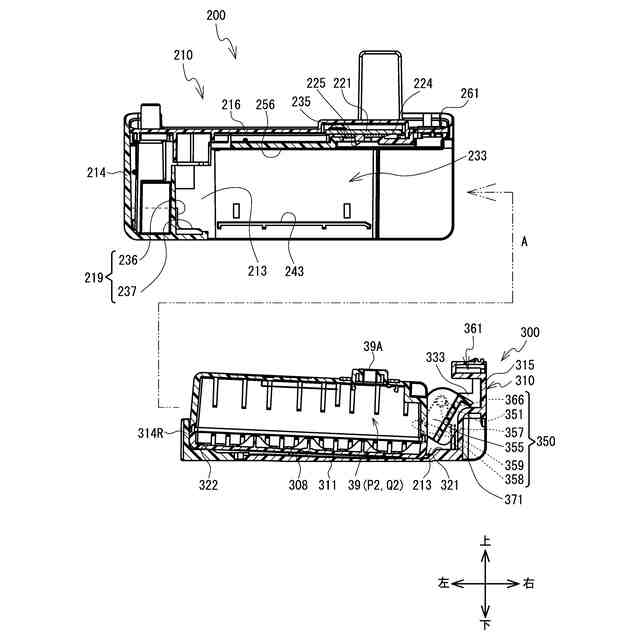

前記バッテリが前記上方から載置される載置面を有し、外部から前記第一方向とは反対の第二方向に向けて前記バッテリ収容部に装着可能なバッテリトレイと
を備え、
前記載置面は、
前記バッテリが前記載置面上で前記第一方向側の第一位置と前記第二方向側の第二位置との間に移動可能に前記バッテリを支持し、
前記バッテリが前記第一位置にあるときに前記バッテリが第一姿勢になり、前記バッテリが前記第二位置にあるときに、前記バッテリ端子が前記第一姿勢のときよりも前記下方に位置する第二姿勢になるように前記バッテリを支持し、
前記壁は、
前記バッテリトレイが前記バッテリ収容部に装着される時、前記第二位置にある前記バッテリを前記第一方向に押圧して前記バッテリを前記第二位置から前記第一位置に移動させて前記第一姿勢にすることにより、前記バッテリ端子を前記接点端子に下側から接触させる押圧部を有する
ことを特徴とするプリンタ。
続きを表示（約 1,300 文字）【請求項２】
前記載置面の前記第一方向側の端部に設けられ、前記載置面から前記上方に向けて突出し、前記第一位置にある前記バッテリを前記第一姿勢で支持する第一支持部を備えた
ことを特徴とする請求項１に記載のプリンタ。
【請求項３】
前記載置面は、
前記載置面の前記第二方向側の端部に設けられ、前記載置面から前記上方に向けて突出し、前記第二位置にある前記バッテリを前記第二姿勢で支持する第二支持部を備えた
ことを特徴とする請求項１又は２に記載のプリンタ。
【請求項４】
前記バッテリトレイは、
前記バッテリトレイの前記第一方向側の端部に配置され、前記バッテリの前記第二位置から前記第一位置への移動を規制する規制部を備えた
ことを特徴とする請求項１に記載のプリンタ。
【請求項５】
前記規制部は、
前記上下方向と前記第一方向とに直交する直交方向に延びる板と、
前記直交方向に延びる回動軸を中心として前記板を回動可能に支持する支持部材と、
前記板を前記第二方向に付勢する付勢部材と
を備え、
前記板は、前記第二姿勢の前記バッテリに前記第一方向側から接触する
ことを特徴とする請求項４に記載のプリンタ。
【請求項６】
前記付勢部材は、前記板の前記下方側の端部を前記第二方向に向けて付勢し、
前記板は、前記付勢部材の付勢により前記第二方向に向かうにつれて前記下方に向けて傾斜する
ことを特徴とする請求項５に記載のプリンタ。
【請求項７】
前記載置面の前記第一方向側の端部に設けられ、前記載置面から前記上方に向けて突出し、前記第一位置にある前記バッテリを前記第一姿勢で支持する第一支持部を備え、
前記板は、前記第一支持部の前記上方側に設けられ、且つ前記上方側から見た場合、前記第一支持部に重ねて配置される
ことを特徴とする請求項６に記載のプリンタ。
【請求項８】
前記バッテリトレイの前記第二方向側の端部には、前記第二方向に開口する開口部が設けられ、
前記押圧部は、前記バッテリトレイが前記バッテリ収容部に装着される時、前記バッテリトレイの前記開口部を介して前記バッテリトレイの内部に挿入する
ことを特徴とする請求項１に記載のプリンタ。
【請求項９】
前記壁には、前記第一姿勢において、前記バッテリの前記第二方向側の端部を支持する第三支持部が設けられる
ことを特徴とする請求項２に記載のプリンタ。
【請求項１０】

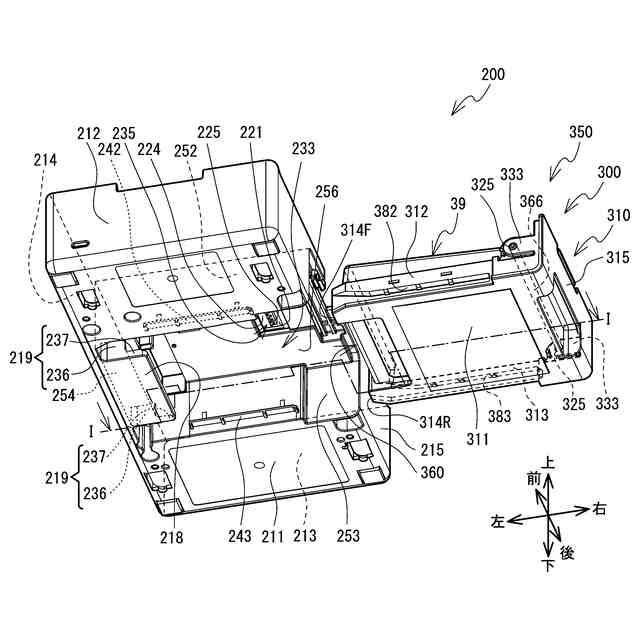

前記壁の前記上下方向と前記第二方向とに直交する直交方向の両側壁には、それぞれ、前記第二方向に延び、前記バッテリトレイの前記第二方向への移動を案内する一対のガイドレールが設けられ、
前記バッテリトレイは、前記載置面の前記直交方向の両端部から前記上方にそれぞれ延びる一対の側壁を備え、
前記一対の側壁には、前記第二方向に延び、前記一対のガイドレールに対してそれぞれ摺動可能に係合する一対の係合部が設けられる
ことを特徴とする請求項１に記載のプリンタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンタ、及びバッテリユニットに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１のバッテリトレイは、開口部と接点端子とを備える。開口部は、バッテリトレイの一端に設けられる。接点端子は、バッテリトレイの内面のうち開口部と交差するように延びる底面に設けられる。バッテリトレイには、バッテリパックが、開口部を介して挿入される。バッテリパックがバッテリトレイに挿入された場合、バッテリパックのバッテリ端子は接点端子と接触する。この場合、接点端子はバッテリ端子からの荷重により底面に向かって撓む。
【先行技術文献】
【特許文献】
【０００３】
特開平２－２９９１４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記バッテリトレイをプリンタに適用することが考えられる。プリンタのバッテリ収容部にバッテリパックが挿入される場合、接点端子に対してバッテリ端子が接点端子の撓む方向に直交する直交方向側から接触することで、接点端子に負荷が掛かる場合がある。このため、上記バッテリトレイを適用したプリンタは、接点端子の接触不良や剥がれ等が発生する可能性があり、バッテリ端子と接触する接点端子の耐久性に問題が発生する可能性がある。
【０００５】
本発明の目的は、バッテリ端子と接触する接点端子の耐久性を向上することに貢献するプリンタ、及びバッテリユニットを提供することである。
【課題を解決するための手段】
【０００６】
本発明の第一態様に係るプリンタは、バッテリからの電力で駆動し、媒体に印刷を行う印刷部と、上下方向と直交する第一方向に開口し、前記バッテリが収容される空間であるバッテリ収容部を有する筐体と、前記印刷部と電気的に接続する接点端子であって、前記筐体のうち前記バッテリ収容部を規定する壁から下方を向いて前記バッテリ収容部に露出し、前記バッテリの上面に設けられたバッテリ端子と接触したときに上方に撓む接点端子と、前記バッテリが前記上方から載置される載置面を有し、外部から前記第一方向とは反対の第二方向に向けて前記バッテリ収容部に装着可能なバッテリトレイとを備え、前記載置面は、前記バッテリが前記載置面上で前記第一方向側の第一位置と前記第二方向側の第二位置との間に移動可能に前記バッテリを支持し、前記バッテリが前記第一位置にあるときに前記バッテリが第一姿勢になり、前記バッテリが前記第二位置にあるときに、前記バッテリ端子が前記第一姿勢のときよりも前記下方に位置する第二姿勢になるように前記バッテリを支持し、前記壁は、前記バッテリトレイが前記バッテリ収容部に装着される時、前記第二位置にある前記バッテリを前記第一方向に押圧して前記バッテリを前記第二位置から前記第一位置に移動させて前記第一姿勢にすることにより、前記バッテリ端子を前記接点端子に下側から接触させる押圧部を有することを特徴とする。
【０００７】
上記プリンタでは、バッテリのバッテリ端子は下側から接点端子に接触する。この場合、接点端子は、上方に撓むことで、バッテリ端子からの荷重を受ける。故に、プリンタは、バッテリ端子と接触する接点端子の耐久性を向上することに貢献する。
【０００８】
本発明の第一態様に係るプリンタにおいて、前記載置面の前記第一方向側の端部に設けられ、前記載置面から前記上方に向けて突出し、前記第一位置にある前記バッテリを前記第一姿勢で支持する第一支持部を備えてもよい。プリンタは、簡易な構成でバッテリを第一姿勢で支持できる。
【０００９】
本発明の第一態様に係るプリンタにおいて、前記載置面は、前記載置面の前記第二方向側の端部に設けられ、前記載置面から前記上方に向けて突出し、前記第二位置にある前記バッテリを前記第二姿勢で支持する第二支持部を備えてもよい。プリンタは、簡易な構成でバッテリを第二姿勢で支持できる。
【００１０】
本発明の第一態様に係るプリンタにおいて、前記バッテリトレイは、前記バッテリトレイの前記第一方向側の端部に配置され、前記バッテリの前記第二位置から前記第一位置への移動を規制する規制部を備えてもよい。バッテリトレイは、規制部によりバッテリの移動を規制することで、バッテリを第二姿勢に維持できる。
（【００１１】以降は省略されています）
